3
4
5
1
2

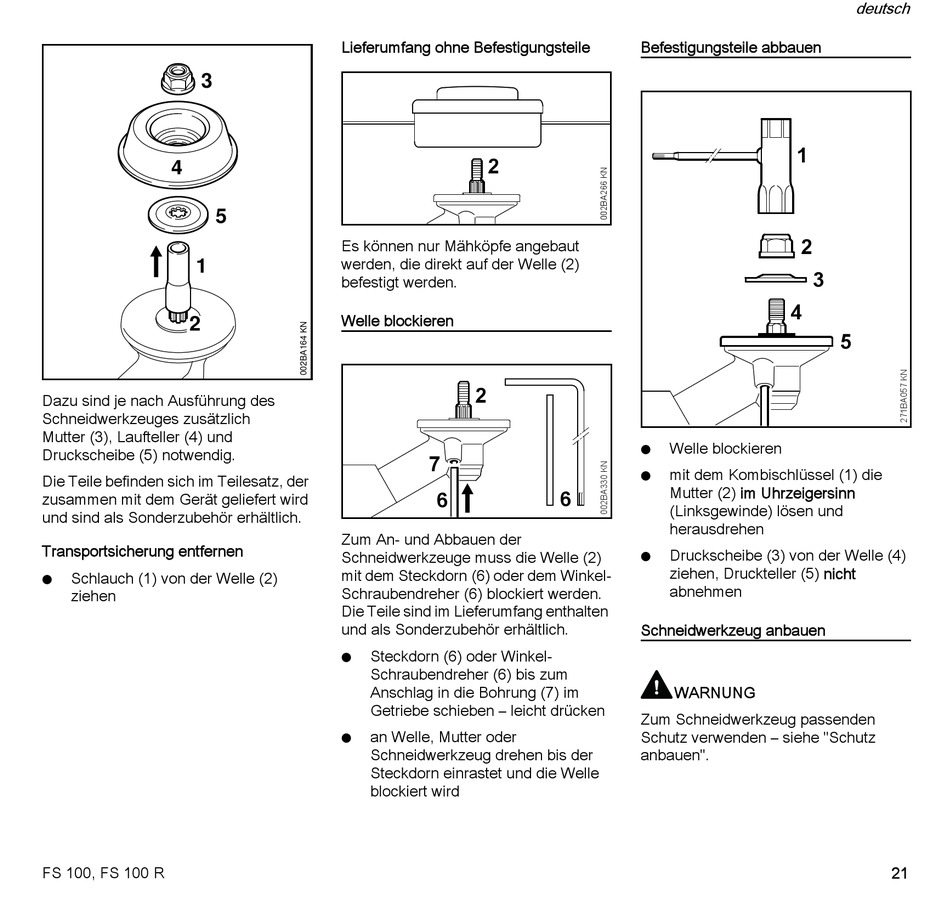

Dazu sind je nach Ausführung des
Schneidwerkzeuges zusätzlich
Mutter (3), Laufteller (4) und
Druckscheibe (5) notwendig.
Die Teile befinden sich im Teilesatz, der
zusammen mit dem Gerät geliefert wird
und sind als Sonderzubehör erhältlich.
Transportsicherung entfernen
Schlauch (1) von der Welle (2)
N
ziehen
FS 100, FS 100 R
Lieferumfang ohne Befestigungsteile
2
Es können nur Mähköpfe angebaut
werden, die direkt auf der Welle (2)
befestigt werden.
Welle blockieren
2
7
6
Zum An- und Abbauen der
Schneidwerkzeuge muss die Welle (2)
mit dem Steckdorn (6) oder dem Winkel-
Schraubendreher (6) blockiert werden.
Die Teile sind im Lieferumfang enthalten
und als Sonderzubehör erhältlich.
Steckdorn (6) oder Winkel-
N
Schraubendreher (6) bis zum
Anschlag in die Bohrung (7) im
Getriebe schieben – leicht drücken
an Welle, Mutter oder
N
Schneidwerkzeug drehen bis der
Steckdorn einrastet und die Welle
blockiert wird
Befestigungsteile abbauen
Welle blockieren
N
mit dem Kombischlüssel (1) die
N
Mutter (2) im Uhrzeigersinn
6
(Linksgewinde) lösen und
herausdrehen
Druckscheibe (3) von der Welle (4)
N
ziehen, Druckteller (5) nicht
abnehmen
Schneidwerkzeug anbauen
WARNUNG
Zum Schneidwerkzeug passenden
Schutz verwenden – siehe "Schutz
anbauen".
deutsch
1
2
3
4
5
21
