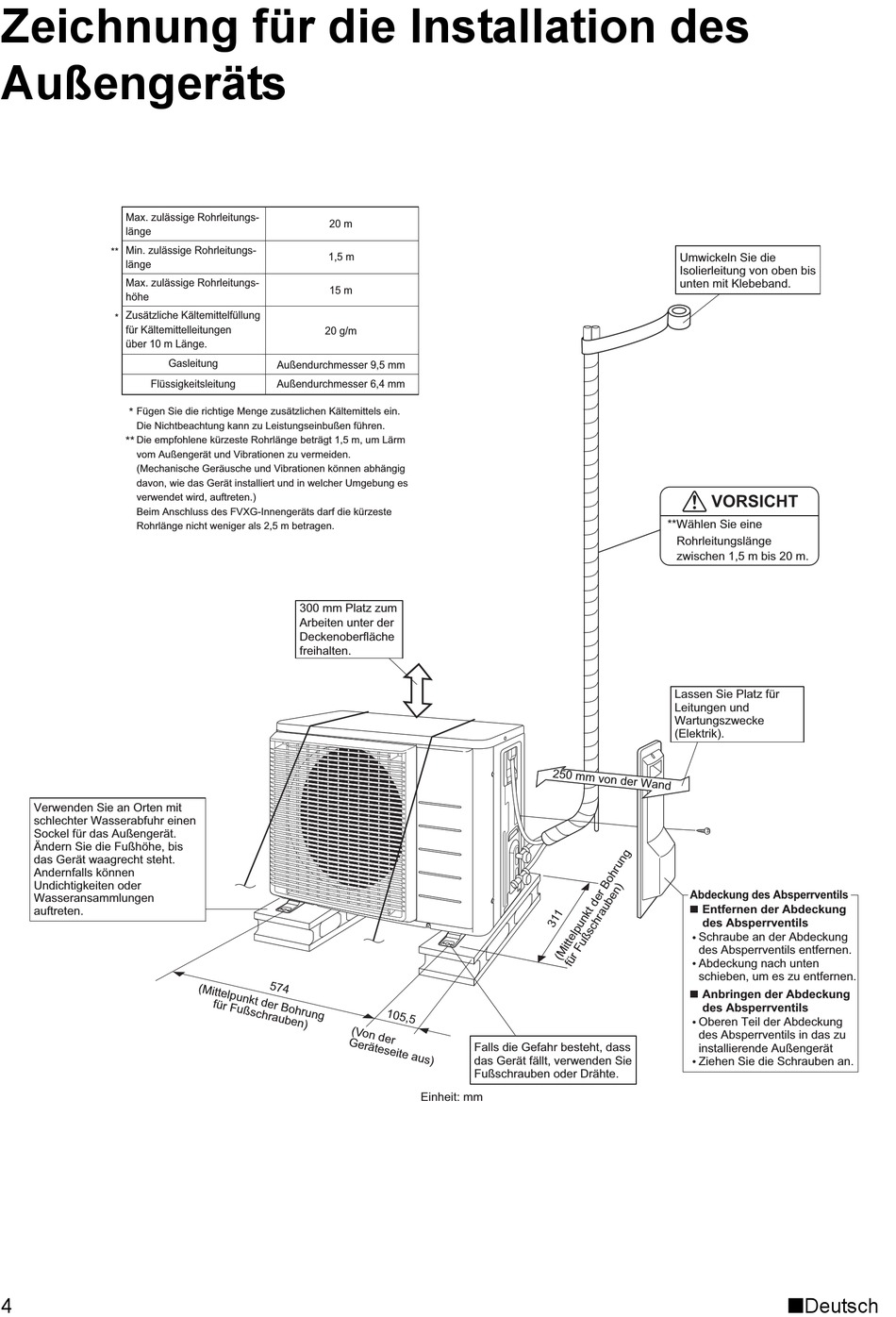

Zeichnung für die Installation des
Außengeräts
Max. zulässige Rohrleitungs-
länge
Min. zulässige Rohrleitungs-
**
länge
Max. zulässige Rohrleitungs-
höhe
Zusätzliche Kältemittelfüllung
*
für Kältemittelleitungen
über 10 m Länge.
Gasleitung
Flüssigkeitsleitung
Fügen Sie die richtige Menge zusätzlichen Kältemittels ein.
*
Die Nichtbeachtung kann zu Leistungseinbußen führen.
Die empfohlene kürzeste Rohrlänge beträgt 1,5 m, um Lärm
**
vom Außengerät und Vibrationen zu vermeiden.
(Mechanische Geräusche und Vibrationen können abhängig
davon, wie das Gerät installiert und in welcher Umgebung es
verwendet wird, auftreten.)
Beim Anschluss des FVXG-Innengeräts darf die kürzeste
Rohrlänge nicht weniger als 2,5 m betragen.
Verwenden Sie an Orten mit
schlechter Wasserabfuhr einen
Sockel für das Außengerät.
Ändern Sie die Fußhöhe, bis
das Gerät waagrecht steht.
Andernfalls können
Undichtigkeiten oder
Wasseransammlungen
auftreten.
4
20 m
1,5 m
15 m
20 g/m
Außendurchmesser 9,5 mm
Außendurchmesser 6,4 mm
300 mm Platz zum
Arbeiten unter der
Deckenoberfläche
freihalten.
Einheit: mm
Falls die Gefahr besteht, dass
das Gerät fällt, verwenden Sie
Fußschrauben oder Drähte.
Umwickeln Sie die
Isolierleitung von oben bis
unten mit Klebeband.
VORSICHT
**Wählen Sie eine
Rohrleitungslänge
zwischen 1,5 m bis 20 m.
Lassen Sie Platz für
Leitungen und
Wartungszwecke
(Elektrik).
Abdeckung des Absperrventils
Entfernen der Abdeckung
des Absperrventils
Schraube an der Abdeckung
des Absperrventils entfernen.
Abdeckung nach unten
schieben, um es zu entfernen.
Anbringen der Abdeckung
des Absperrventils
Oberen Teil der Abdeckung
des Absperrventils in das zu
installierende Außengerät
Ziehen Sie die Schrauben an.
Deutsch
