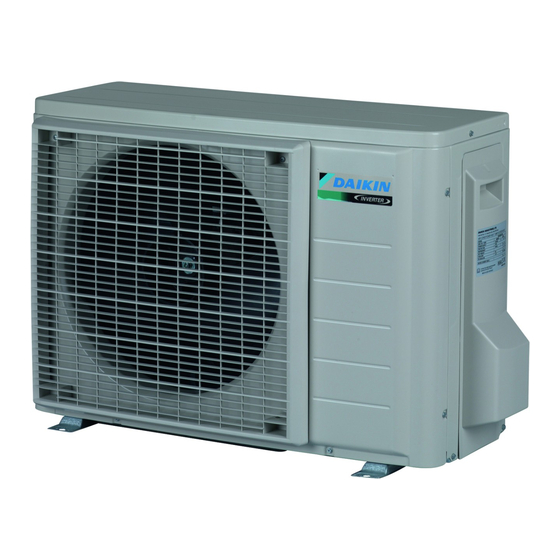

Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Modelle Manual de instalación RXG20L2V1B Español Serie Split R410A RXG25L2V1B Manuale d’installazione RXG35L2V1B Italiano Serie Multiambienti R410A Εγχειρίδιο εγκατάστασης Ελληνικά ∆ιαιρούμενης σειράς R410A Manual de Instalação Portugues Série split R410A...
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG ..Eine Missachtung dieser Anweisungen kann zu Körperverletzungen oder Tod führen. ACHTUNG ..
Seite 4
ACHTUNG • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Installieren Sie die Ablaufleitungen nach den Anweisungen in dieser Installationsanleitung, um einwandfreies Ablaufen zu gewährleisten, und isolieren Sie die Leitungen, um Kondensation zu verhüten.
Hinweise zur Auswahl des Standorts 1) Wählen Sie einen Standort, dessen Untergrund stark genug ist, das Gewicht des Geräts zu tragen, der dessen Vibrationen aushält und die Betriebsgeräusche nicht verstärkt. 2) Wählen Sie einen Standort aus, an dem die aus dem Gerät austretende heiße Luft oder das Betriebsgeräusch die Nachbarn nicht belästigt.
Zeichnung für die Installation des Außengeräts Max. zulässige Rohrleitungs- 20 m länge Min. zulässige Rohrleitungs- 1,5 m Umwickeln Sie die länge Isolierleitung von oben bis Max. zulässige Rohrleitungs- unten mit Klebeband. 15 m höhe Zusätzliche Kältemittelfüllung für Kältemittelleitungen 20 g/m über 10 m Länge.
Installationsleitfaden • Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen die unten angegebenen Abstände eingehalten werden. • Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Luftaustrittsseite höchstens 1200 mm betragen. Wand an einer Seite Wand an zwei Seiten Mehr als 50...
Seite 8
Installation des Außengeräts Aufdornen des Rohrendes 1) Schneiden Sie das Rohrende mit einem (Genau im rechten Winkel schneiden.) Entgraten. Rohrschneider ab. 2) Entgraten Sie das Rohrende, halten Sie dabei die Bördelung Verwenden Sie genau die unten abgebildete Position. Schnittfläche nach unten, damit die Späne nicht in Bördelgerät für R410A Herkömmliches Bördelgerät das Rohr fallen.
Seite 9
Installation des Außengeräts Entlüften mit einer Vakuumpumpe und Überprüfen auf Gasundichtigkeiten WARNUNG • Füllen Sie nur das angegebene Kältemittel R410A (keine anderen Substanzen) in den Kühlzyklus. • Wenn Kältemittelgas austritt, lüften Sie den Raum so bald und so lang wie möglich. •...
Seite 10
Installation des Außengeräts Nachfüllen von Kältemittel Ermitteln Sie den zu verwendenden Kältemitteltyp anhand des Typenschilds. Vorsichtsmaßnahmen beim Auffüllen des Kältemittels R410A Füllen Sie das Kältemittel über die Gasleitung in flüssiger Form ein. Da dieses Kältemittel ein gemischtes Kältemittel ist, kann sich die Kältemittelzusammensetzung ändern und ein normaler Betrieb verhindert werden, wenn das Kältemittel in Gasform hinzugegeben wird.
Installation des Außengeräts Verlegen der Kältemittelleitungen 7-1 Hinweise zur Handhabung von Kältemittelleitungen Wand Bringen Sie 1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz eine Kappe an. und Feuchtigkeit. Regen Wenn keine Bördelungs- 2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen. kappe verfügbar ist, decken Sie die Öffnung Verwenden Sie eine Rohrbiegezange zum Biegen.
Seite 12
Abpumpmodus Wenn Sie das installierte Gerät an einem anderen Ort aufstellen oder es entsorgen möchten, müssen Sie das Kältemittel abpumpen, um die Umwelt zu schützen. 1) Entfernen Sie die Ventilkappen vom Absperrventil der Flüssigkeitsleitung und der Gasleitung. Sechskant- Absperrventil schlüssel der Flüssig- 2) Führen Sie die Zwangskühlung aus.
Seite 13
Kabel WARNUNG • Verwenden Sie keine Drähte mit Verzweigungen, Verlängerungskabel oder sternförmige Verbindungen, weil sie zu Überhitzung, Stromschlag oder Bränden führen können. • Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für die Kondensatpumpe etc. von der Klemmenleiste ab.) Andernfalls besteht Stromschlag- und Brandgefahr. •...
Seite 14
Kabel ACHTUNG • Wenn Sie die Verkabelung an der Klemmleiste mit einem einadrigen Kabel anschließen, müssen Sie das Kabel ringeln. Fehlerhafte Arbeiten können Wärmebildung und Brand verursachen. Wenn Sie zu viel von der Kabelisolierung entfernen, Entfernen Sie die Kabelisolierung kann dies zu einem Stromschlag bis zu diesem Punkt.
Seite 15
Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur.
Seite 16
Ein zweidimensionaler Barcode ist ein Code für die Fertigung. 3P358184-1C M13B189A (1401) HT...
