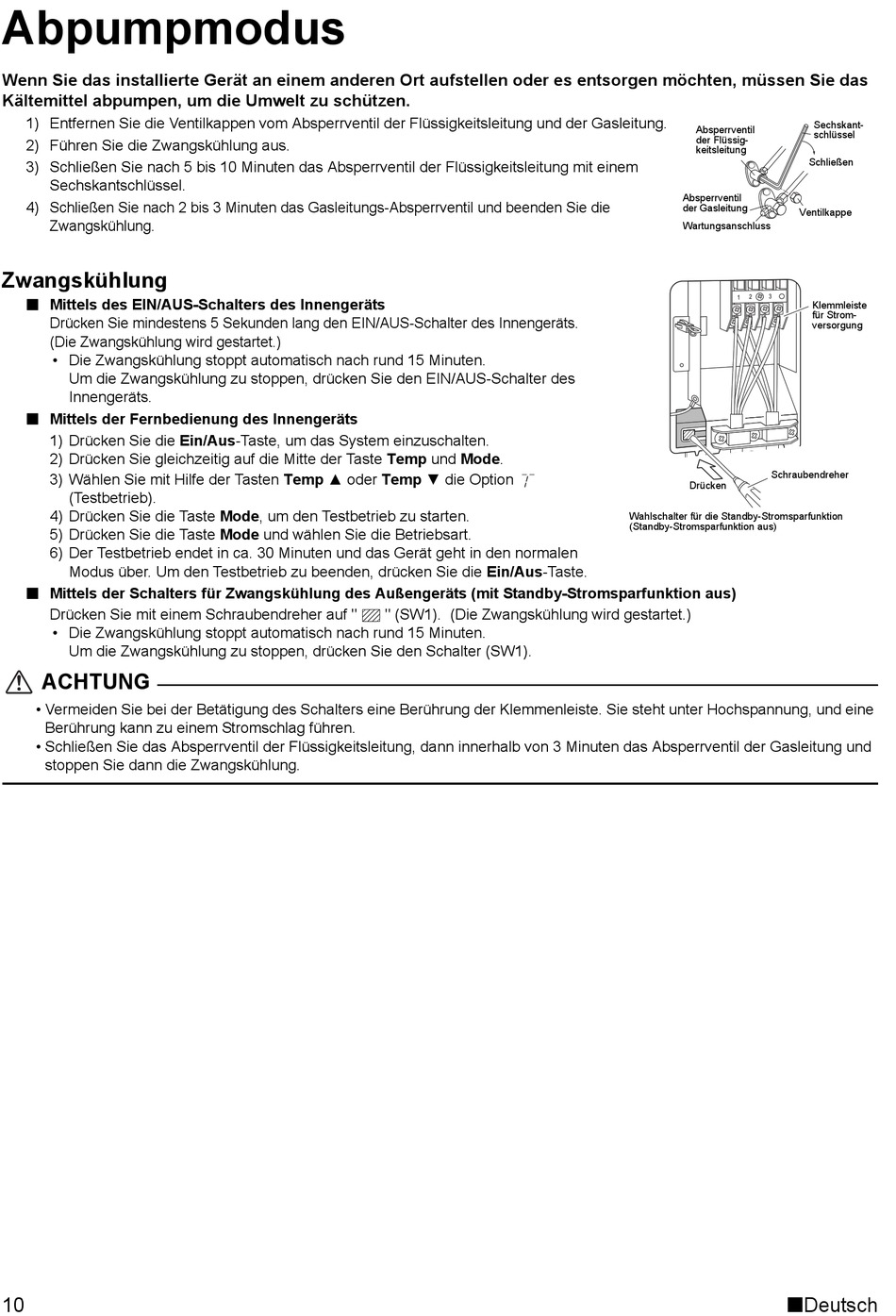

Daikin RXG20L2V1B Installationsanleitung Seite 12

Abpumpmodus
Wenn Sie das installierte Gerät an einem anderen Ort aufstellen oder es entsorgen möchten, müssen Sie das
Kältemittel abpumpen, um die Umwelt zu schützen.
1) Entfernen Sie die Ventilkappen vom Absperrventil der Flüssigkeitsleitung und der Gasleitung.
2) Führen Sie die Zwangskühlung aus.
3) Schließen Sie nach 5 bis 10 Minuten das Absperrventil der Flüssigkeitsleitung mit einem
Sechskantschlüssel.
4) Schließen Sie nach 2 bis 3 Minuten das Gasleitungs-Absperrventil und beenden Sie die
Zwangskühlung.
Zwangskühlung
 Mittels des EIN/AUS-Schalters des Innengeräts
Drücken Sie mindestens 5 Sekunden lang den EIN/AUS-Schalter des Innengeräts.
(Die Zwangskühlung wird gestartet.)
• Die Zwangskühlung stoppt automatisch nach rund 15 Minuten.
Um die Zwangskühlung zu stoppen, drücken Sie den EIN/AUS-Schalter des
Innengeräts.
 Mittels der Fernbedienung des Innengeräts
1) Drücken Sie die Ein/Aus-Taste, um das System einzuschalten.
2) Drücken Sie gleichzeitig auf die Mitte der Taste Temp und Mode.
3) Wählen Sie mit Hilfe der Tasten Temp ▲ oder Temp ▼ die Option
(Testbetrieb).
4) Drücken Sie die Taste Mode, um den Testbetrieb zu starten.
5) Drücken Sie die Taste Mode und wählen Sie die Betriebsart.
6) Der Testbetrieb endet in ca. 30 Minuten und das Gerät geht in den normalen
Modus über. Um den Testbetrieb zu beenden, drücken Sie die Ein/Aus-Taste.
 Mittels der Schalters für Zwangskühlung des Außengeräts (mit Standby-Stromsparfunktion aus)
Drücken Sie mit einem Schraubendreher auf "
• Die Zwangskühlung stoppt automatisch nach rund 15 Minuten.
Um die Zwangskühlung zu stoppen, drücken Sie den Schalter (SW1).
ACHTUNG
• Vermeiden Sie bei der Betätigung des Schalters eine Berührung der Klemmenleiste. Sie steht unter Hochspannung, und eine
Berührung kann zu einem Stromschlag führen.
• Schließen Sie das Absperrventil der Flüssigkeitsleitung, dann innerhalb von 3 Minuten das Absperrventil der Gasleitung und
stoppen Sie dann die Zwangskühlung.
10
" (SW1). (Die Zwangskühlung wird gestartet.)
Absperrventil
der Flüssig-
keitsleitung
Absperrventil
der Gasleitung
Wartungsanschluss
Schraubendreher
Drücken
Wahlschalter für die Standby-Stromsparfunktion
(Standby-Stromsparfunktion aus)
Deutsch
Sechskant-
schlüssel
Schließen
Ventilkappe
Klemmleiste
für Strom-
versorgung
