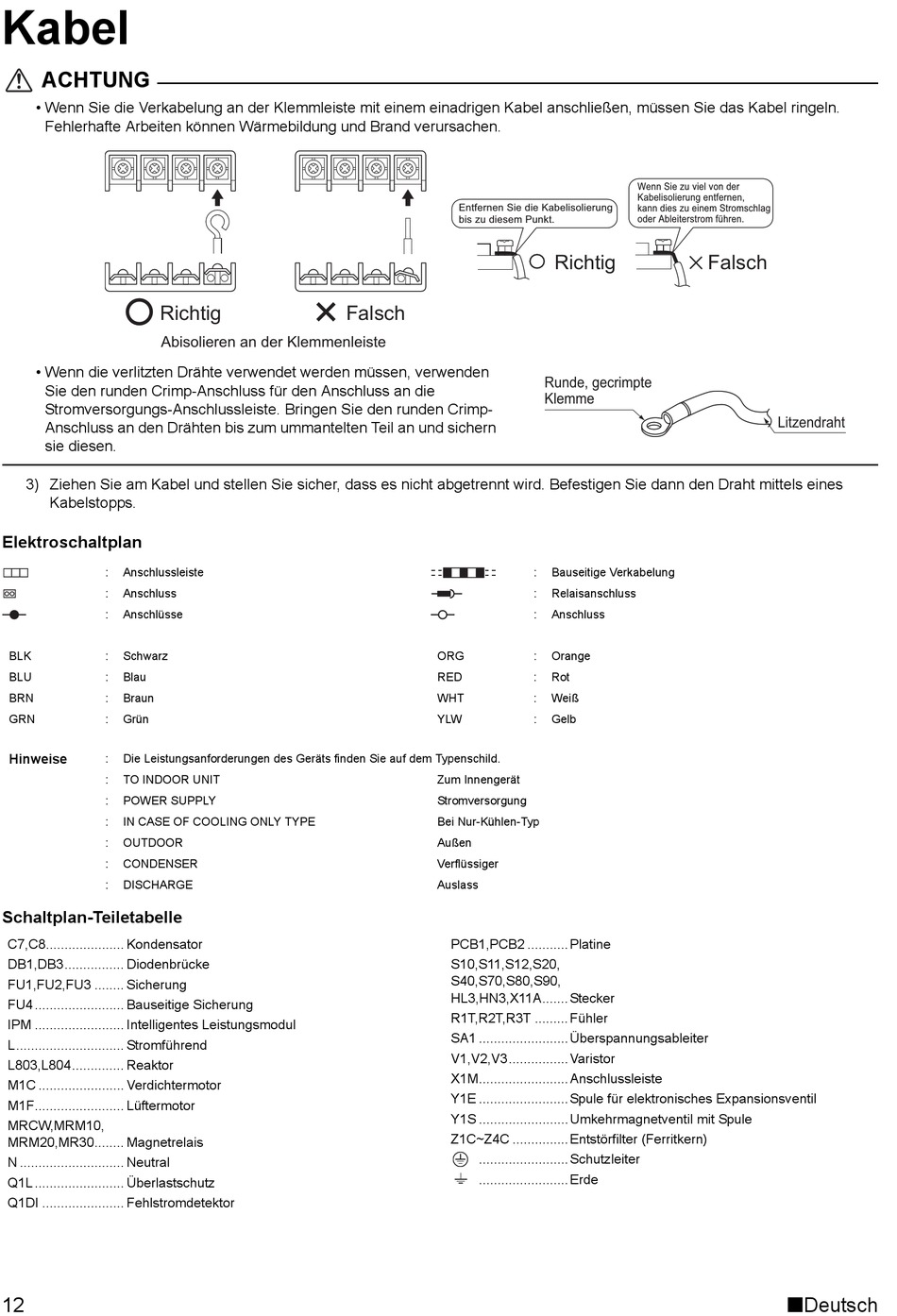

Daikin RXG20L2V1B Installationsanleitung Seite 14

Kabel
ACHTUNG
• Wenn Sie die Verkabelung an der Klemmleiste mit einem einadrigen Kabel anschließen, müssen Sie das Kabel ringeln.
Fehlerhafte Arbeiten können Wärmebildung und Brand verursachen.
Richtig
Abisolieren an der Klemmenleiste
• Wenn die verlitzten Drähte verwendet werden müssen, verwenden
Sie den runden Crimp-Anschluss für den Anschluss an die
Stromversorgungs-Anschlussleiste. Bringen Sie den runden Crimp-
Anschluss an den Drähten bis zum ummantelten Teil an und sichern
sie diesen.
3) Ziehen Sie am Kabel und stellen Sie sicher, dass es nicht abgetrennt wird. Befestigen Sie dann den Draht mittels eines
Kabelstopps.
Elektroschaltplan
: Anschlussleiste
: Anschluss
: Anschlüsse
BLK : Schwarz
BLU : Blau
BRN : Braun
GRN : Grün
Hinweise : Die Leistungsanforderungen des Geräts finden Sie auf dem Typenschild.
: TO INDOOR UNIT
: POWER SUPPLY
: IN CASE OF COOLING ONLY TYPE
: OUTDOOR
: CONDENSER
: DISCHARGE
Schaltplan-Teiletabelle
C7,C8..................... Kondensator
DB1,DB3................ Diodenbrücke
FU1,FU2,FU3 ........ Sicherung
FU4 ........................ Bauseitige Sicherung
IPM ........................ Intelligentes Leistungsmodul
L............................. Stromführend
L803,L804.............. Reaktor
M1C ....................... Verdichtermotor
M1F........................ Lüftermotor
MRCW,MRM10,
MRM20,MR30........ Magnetrelais
N ............................ Neutral
Q1L ........................ Überlastschutz
Q1DI ...................... Fehlstromdetektor
12
Entfernen Sie die Kabelisolierung
bis zu diesem Punkt.
Falsch
ORG
RED
WHT
YLW
Zum Innengerät
Stromversorgung
Bei Nur-Kühlen-Typ
Außen
Verflüssiger
Auslass
PCB1,PCB2 ...........Platine
S10,S11,S12,S20,
S40,S70,S80,S90,
HL3,HN3,X11A....... Stecker
R1T,R2T,R3T ......... Fühler
SA1 ........................Überspannungsableiter
V1,V2,V3................Varistor
X1M........................Anschlussleiste
Y1E ........................Spule für elektronisches Expansionsventil
Y1S ........................Umkehrmagnetventil mit Spule
Z1C~Z4C ...............Entstörfilter (Ferritkern)
........................Schutzleiter
........................Erde
Wenn Sie zu viel von der
Kabelisolierung entfernen,
kann dies zu einem Stromschlag
oder Ableiterstrom führen.
Richtig
Runde, gecrimpte
Klemme
: Bauseitige Verkabelung
: Relaisanschluss
: Anschluss
: Orange
: Rot
: Weiß
: Gelb
Falsch
Litzendraht
