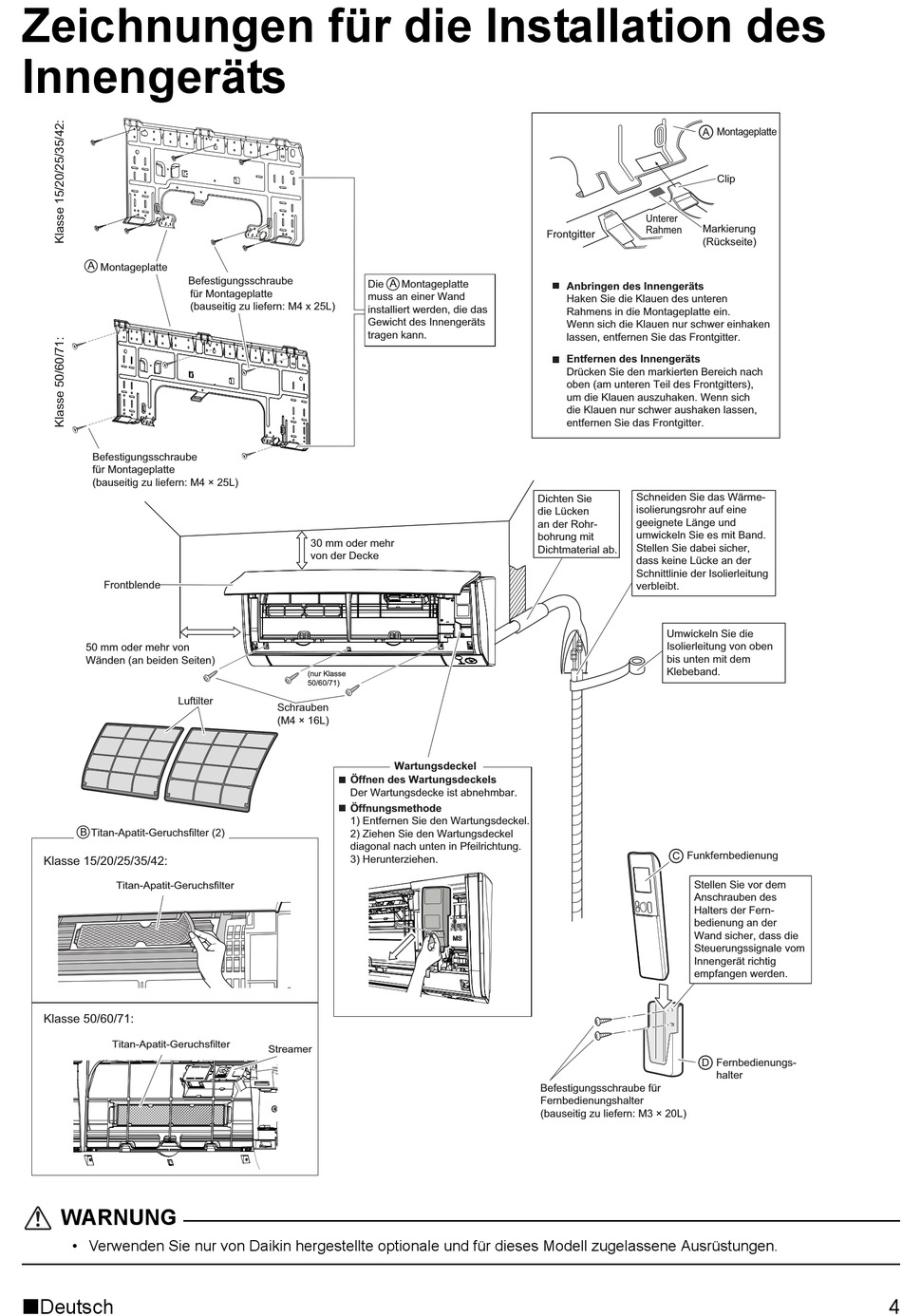

Zeichnungen für die Installation des
Innengeräts
A
Montageplatte
Befestigungsschraube
für Montageplatte
(bauseitig zu liefern: M4 x 25L)
Befestigungsschraube
für Montageplatte
(bauseitig zu liefern: M4 × 25L)
Frontblende
50 mm oder mehr von
Wänden (an beiden Seiten)
Luftilter
B
Klasse 15/20/25/35/42:
Klasse 50/60/71:
WARNUNG
• Verwenden Sie nur von Daikin hergestellte optionale und für dieses Modell zugelassene Ausrüstungen.
Deutsch
Die
A
Montageplatte
muss an einer Wand
installiert werden, die das
Gewicht des Innengeräts
tragen kann.
30 mm oder mehr
von der Decke
(nur Klasse
50/60/71)
Schrauben
(M4 × 16L)
Wartungsdeckel
Öffnen des Wartungsdeckels
Der Wartungsdecke ist abnehmbar.
Öffnungsmethode
1) Entfernen Sie den Wartungsdeckel.
2) Ziehen Sie den Wartungsdeckel
diagonal nach unten in Pfeilrichtung.
3) Herunterziehen.
Streamer
Unterer
Markierung
Rahmen
Frontgitter
(Rückseite)
Anbringen des Innengeräts
Haken Sie die Klauen des unteren
Rahmens in die Montageplatte ein.
Wenn sich die Klauen nur schwer einhaken
lassen, entfernen Sie das Frontgitter.
Entfernen des Innengeräts
Drücken Sie den markierten Bereich nach
oben (am unteren Teil des Frontgitters),
um die Klauen auszuhaken. Wenn sich
die Klauen nur schwer aushaken lassen,
entfernen Sie das Frontgitter.
Schneiden Sie das Wärme-
Dichten Sie
isolierungsrohr auf eine
die Lücken
geeignete Länge und
an der Rohr-
umwickeln Sie es mit Band.
bohrung mit
Stellen Sie dabei sicher,
Dichtmaterial ab.
dass keine Lücke an der
Schnittlinie der Isolierleitung
verbleibt.
Umwickeln Sie die
Isolierleitung von oben
bis unten mit dem
Klebeband.
Funkfernbedienung
Stellen Sie vor dem
Anschrauben des
Halters der Fern-
bedienung an der
Wand sicher, dass die
Steuerungssignale vom
Innengerät richtig
empfangen werden.
Befestigungsschraube für
Fernbedienungshalter
(bauseitig zu liefern: M3 × 20L)
Montageplatte
Clip
Fernbedienungs-
halter
4
