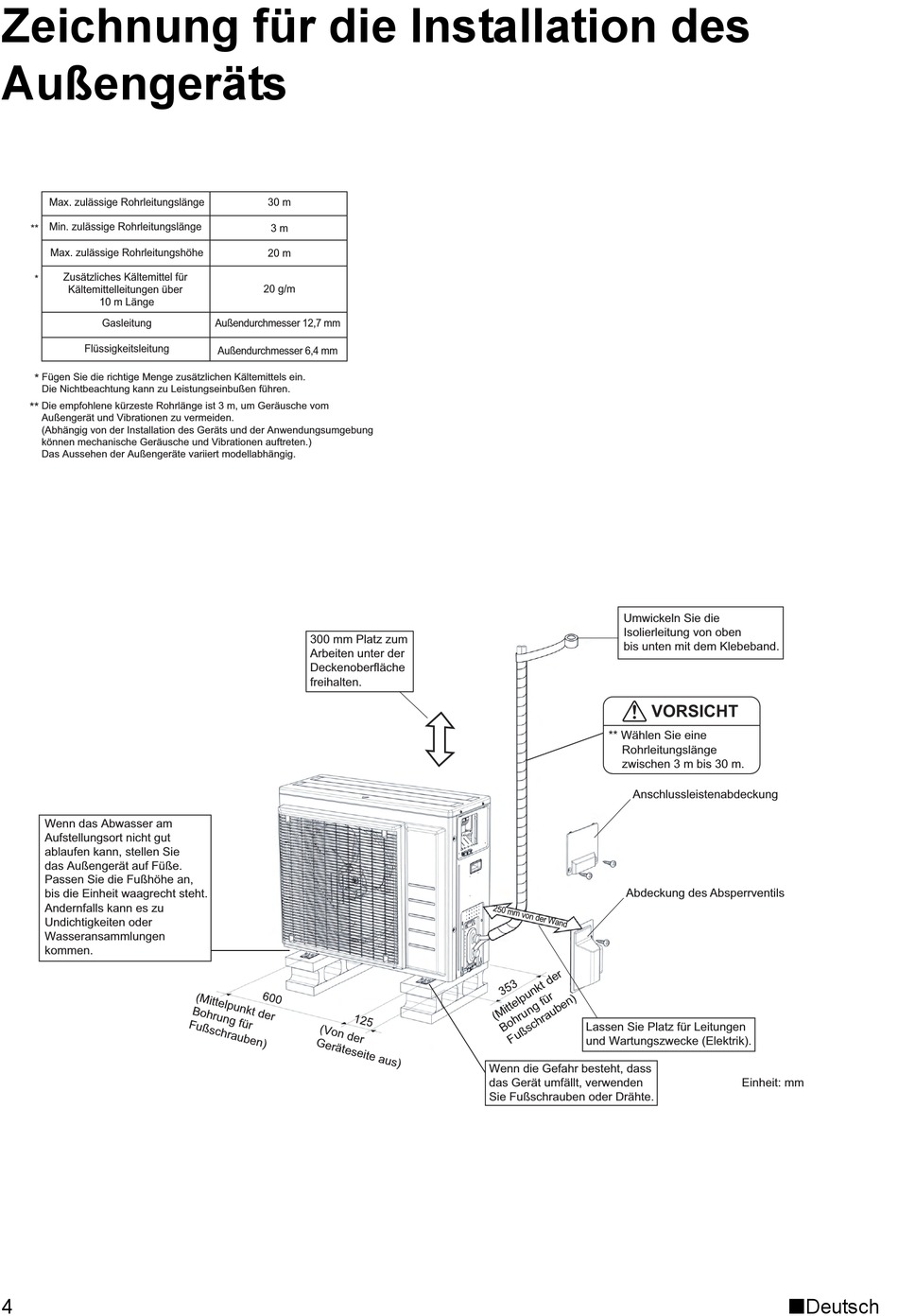

Zeichnung für die Installation des
Außengeräts
Max. zulässige Rohrleitungslänge
Min. zulässige Rohrleitungslänge
Max. zulässige Rohrleitungshöhe
Zusätzliches Kältemittel für
*
Kältemittelleitungen über
10 m Länge
Gasleitung
Flüssigkeitsleitung
Fügen Sie die richtige Menge zusätzlichen Kältemittels ein.
Die Nichtbeachtung kann zu Leistungseinbußen führen.
Die empfohlene kürzeste Rohrlänge ist 3 m, um Geräusche vom
Außengerät und Vibrationen zu vermeiden.
(Abhängig von der Installation des Geräts und der Anwendungsumgebung
können mechanische Geräusche und Vibrationen auftreten.)
Das Aussehen der Außengeräte variiert modellabhängig.
Wenn das Abwasser am
Aufstellungsort nicht gut
ablaufen kann, stellen Sie
das Außengerät auf Füße.
Passen Sie die Fußhöhe an,
bis die Einheit waagrecht steht.
Andernfalls kann es zu
Undichtigkeiten oder
Wasseransammlungen
kommen.
4
30 m
3 m
20 m
20 g/m
Außendurchmesser 12,7 mm
Außendurchmesser 6,4 mm
300 mm Platz zum
Arbeiten unter der
Deckenoberfläche
freihalten.
Umwickeln Sie die
Isolierleitung von oben
bis unten mit dem Klebeband.
VORSICHT
** Wählen Sie eine
Rohrleitungslänge
zwischen 3 m bis 30 m.
Anschlussleistenabdeckung
Abdeckung des Absperrventils
Lassen Sie Platz für Leitungen
und Wartungszwecke (Elektrik).
Wenn die Gefahr besteht, dass
das Gerät umfällt, verwenden
Sie Fußschrauben oder Drähte.
Einheit: mm
