INSTALLATIONS-
ANLEITUNG

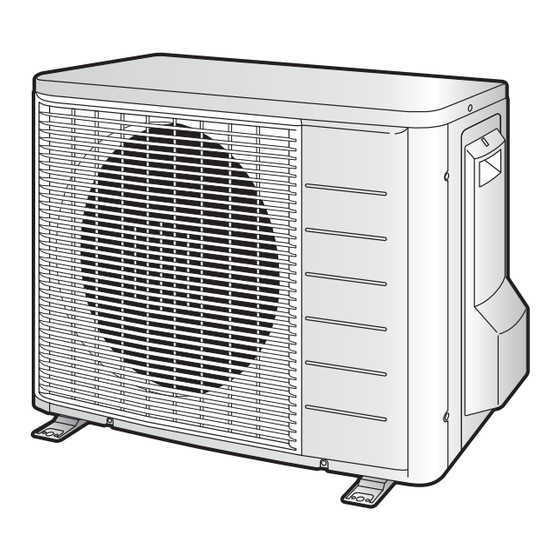

R410A Split-Serie
Modelle
RXS20L2V1B
RXS25L2V1B
RXS35L2V1B
ARXS25L2V1B
ARXS35L2V1B
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
R410A Split-systeem
Manual de instalación
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρίδιο εγκατάστασης
∆ιαιρούμενης σειράς R410A
Manual de Instalação
Руководство по монтажу
Серия R410A с раздельной установкой
Installation manual
R410A Split series
Série split R410A
Montagehandleiding
Serie Split R410A
Série split R410A
Montaj kılavuzları
R410A Split serisi
English
Deutsch
Français
Nederlands
Español
Italiano
Ελληνικά
Portugues
Русский
Türkçe
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin RXS20L2V1B
Inhaltszusammenfassung für Daikin RXS20L2V1B
- Seite 1 R410A Split series Installationsanleitung Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Modelle Manual de instalación RXS20L2V1B Español Serie Split R410A RXS25L2V1B Manuale d’installazione RXS35L2V1B Italiano Serie Multiambienti R410A ARXS25L2V1B ARXS35L2V1B Εγχειρίδιο εγκατάστασης Ελληνικά ∆ιαιρούμενης σειράς R410A Manual de Instalação...
- Seite 2 3P327445-15H...
- Seite 3 3P327445-16K...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG..Eine Missachtung dieser Anweisungen kann zu Körperverletzungen oder Tod führen. ACHTUNG.. - Seite 5 ACHTUNG • Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Im Falle eines Gaslecks kann die Ansammlung von Gas in der Nähe der Klimaanlage zu einem Brand führen. • Installieren Sie die Ablaufleitungen nach den Anweisungen in dieser Installationsanleitung, um einwandfreies Ablaufen zu gewährleisten, und isolieren Sie die Leitungen, um Kondensation zu verhüten.
-
Seite 6: Hinweise Zur Auswahl Des Standorts
Hinweise zur Auswahl des Standorts 1) Wählen Sie einen Standort, dessen Untergrund stark genug ist, das Gewicht des Geräts zu tragen, der dessen Vibrationen aushält und die Betriebsgeräusche nicht verstärkt. 2) Wählen Sie einen Standort aus, an dem die aus dem Gerät austretende heiße Luft oder das Betriebsgeräusch die Nachbarn nicht belästigt. -
Seite 7: Zeichnung Für Die Installation Des Außengeräts
Zeichnung für die Installation des Außengeräts Max. zulässige Rohrlänge 20 m Min. zulässige Rohrlänge 1,5 m Max. zulässige Rohrhöhe 15 m Umwickeln Sie die Zusätzliche Kältemittelfüllung Isolierleitung von oben bis für Kältemittelleitungen 20 g/m unten mit Klebeband. über 10 m Länge. Gasleitung Außendurchmesser 9,5 mm Flüssigkeitsleitung... -
Seite 8: Hinweise Zur Installation
Installationsleitfaden • Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen die unten angegebenen Abstände eingehalten werden. • Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Luftaustrittsseite höchstens 1200 mm betragen. Wand an einer Seite Wand an zwei Seiten Mehr als 50... - Seite 9 Installation des Außengeräts Aufdornen des Rohrendes 1) Schneiden Sie das Rohrende mit einem (Genau im rechten Winkel schneiden.) Entgraten. Rohrschneider ab. 2) Entgraten Sie das Rohrende, halten Sie dabei die Bördelung Verwenden Sie genau die unten abgebildete Position. Schnittfläche nach unten, damit die Späne nicht in Bördelgerät für R410A Herkömmliches Bördelgerät das Rohr fallen.
- Seite 10 4-1 Hinweise zur Handhabung von Kältemittelleitungen Wand Bringen Sie 1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz eine Kappe an. und Feuchtigkeit. Regen Wenn keine Bördelungs- 2) Alle Rohrbiegungen sollten so behutsam wie möglich erfolgen. kappe verfügbar ist, decken Sie die Öffnung Verwenden Sie eine Rohrbiegezange zum Biegen.
- Seite 11 Installation des Außengeräts Entlüften mit einer Vakuumpumpe und Überprüfen auf Gasundichtigkeiten WARNUNG • Füllen Sie nur das angegebene Kältemittel R410A (keine anderen Substanzen) in den Kühlzyklus. • Wenn Kältemittelgas austritt, lüften Sie den Raum so bald und so lang wie möglich. •...
- Seite 12 Nachfüllen von Kältemittel Ermitteln Sie den zu verwendenden Kältemitteltyp anhand des Typenschilds. Vorsichtsmaßnahmen beim Auffüllen des Kältemittels R410A Füllen Sie das Kältemittel über die Gasleitung in flüssiger Form ein. Da dieses Kältemittel ein gemischtes Kältemittel ist, kann sich die Kältemittelzusammensetzung ändern und ein normaler Betrieb verhindert werden, wenn das Kältemittel in Gasform hinzugegeben wird.
-
Seite 13: Stromsparen Im Standby-Betrieb
Stromsparen im Standby-Betrieb Die Stromsparfunktion im Standby-Betrieb schaltet die Stromversorgung des Außengeräts ab und versetzt das Innengerät in den Standby-Stromsparbetrieb und verringert somit den Stromverbrauch der Klimaanlage. Die Standby-Stromsparfunktion funktioniert mit den folgenden Innengeräten. Für alle Modelle nach dem Typ FTXS20/25/35J ACHTUNG •... - Seite 14 Mittels der Schalters für Zwangskühlung des Außengeräts (mit Standby-Stromsparfunktion aus) Die Zwangskühlung kann durchgeführt werden, wenn der Zwangskühlungsschalter des Außengeräts innerhalb von 3 Minuten nach Einschalten der Stromversorgung gedrückt wird. Drücken Sie mit einem Schraubendreher auf " " (SW1). (Die Zwangskühlung wird gestartet.) •...
- Seite 15 Kabel WARNUNG • Verwenden Sie keine Drähte mit Verzweigungen, Litzendrähte, Verlängerungskabel oder sternförmige Verbindungen, weil sie zu Überhitzung, Stromschlag oder Bränden führen können. • Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für die Kondensatpumpe etc.
- Seite 16 ACHTUNG • Wenn Sie die Verkabelung an der Klemmleiste mit einem einadrigen Kabel anschließen, müssen Sie das Kabel ringeln. Fehlerhafte Arbeiten können Wärmebildung und Brand verursachen. Wenn Sie zu viel von der Kabelisolierung entfernen, Entfernen Sie die Kabelisolierung kann dies zu einem Stromschlag bis zu diesem Punkt.
- Seite 17 Testbetrieb Testbetrieb 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, dass Sie innerhalb des angegebenen Bereichs liegt. 1-2 Der Testbetrieb sollte entweder im Kühl- oder Heizmodus durchgeführt werden. • Wählen Sie im Kühlmodus die niedrigste programmierbare Temperatur; wählen Sie im Heizbetrieb die höchste programmierbare Temperatur.
- Seite 20 3P360062-2C 2013.11...
