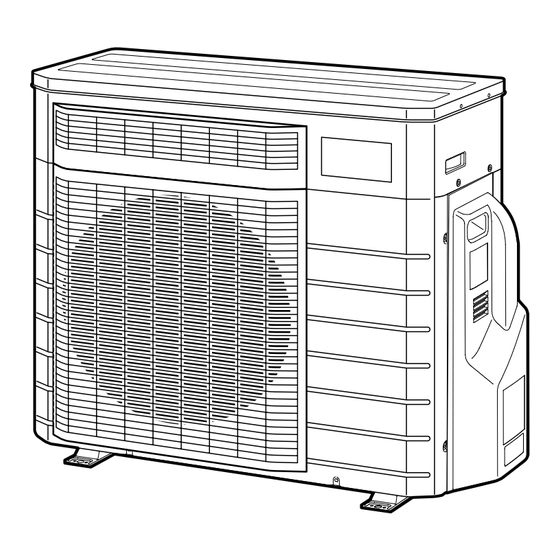

INSTALLATION
MANUAL
R410A Split Series
Models
RXR28EV1B
RXR42EV1B
RXR50EV1B
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Montagehandleiding
R410A Split-systeem
Manual de instalación
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Installation manual
English
R410A Split series
Deutsch
Français
Série split R410A
Nederlands
Español
Serie Split R410A
Italiano
ΕλληνικÜ
Portugues
Série split R410A
Рóссêий
Montaj kýlavuzlarý
Türkçe
R410A Split serisi
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin RXR28EV1B
Inhaltszusammenfassung für Daikin RXR28EV1B
- Seite 1 Serie Split R410A Manuale d’installazione Italiano Serie Multiambienti R410A Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ διαιροýìενηò σειρÜò R410A Models Manual de Instalação Portugues RXR28EV1B Série split R410A RXR42EV1B Рóêоводство по монтажó RXR50EV1B Рóссêий Серия R410A с раздельной óстановêой Montaj kýlavuzlarý Türkçe R410A Split serisi...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Bitte lesen Sie diese Sicherheitshinweise sorgfältig durch, um korrekte Installierung sicherzustellen. • Dieses Handbuch unterscheidet die Sicherheitshinweise in WARNUNG und ACHTUNG. Bitte befolgen Sie alle folgenden Sicherheitshinweise: sie sind alle für Sicherstellung der Sicherheit erforderlich. WARNUNG ....Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung. -
Seite 3: Vorsichtsmaßnahmen Für Die Wahl Des Montageortes
Zubehör Mit dem Außengerät mitgeliefertes Zubehör: Ablaufstopfen Installierungshandbuch Befeuchterschlauch Verbindungsstück Winkelstück Schelle Vorsichtsmaßnahmen für die Wahl des Montageortes 1) Der Aufstellungsort muß stabil sein, um das Gewicht tragen zu können und darf durch die Vibrationen nicht ins Schwingen gebracht werden, so daß die Betriebsgeräusche nicht verstärkt werden können. 2) Der Aufstellungsort muß... - Seite 4 Installationszeichnungen für das Außengerät Vorsichtsmaßnahmen bei der Installation des Befeuchterschlauchs. • Feuchtigkeit wird bei der Betriebsart Befeuchtung zusammen mit der Luft über die Außeneinheit zur Inneneinheit gebracht. Installieren Sie die Außeneinheit in einer sauberen, ruhigen Umgebung. • Einbau des Befeuchterschlauchs 1) Er kann nicht zusammen mit einer vorhandenen Verrohrung installiert werden.
-
Seite 5: Richtlinien Für Die Installation
Richtlinien für die Installation • Wenn sich im Lufteinlaß- oder -auslaßpfad der Außeneinheit eine Wand oder ein sonstiges Hindernis befindet, so befolgen Sie die nachfolgenden Richtlinien für die Installierung. • Für alle im Folgenden dargestellten Installationsschemata sollte die Wandhöhe auf der Abluftseite höchstens 1200mm betragen. Bei Wand auf eine Seite Bei Wänden an zwei Seiten Mehr als 50... - Seite 6 Installation des Außengeräts Aufweiten des rohrendes. 1) Schneiden Sie das Rohrende mit einem (Genau rechtwinklig schneiden.) Grat entfernen Rohrschneider ab. 2) Entfernen Sie Grat mit der Schnittfläche nach Aufweiten Genau in der nachfolgend gezeigten Position einsetzen. unten, damit keine Metallspäne in das Rohr Bördelwerkzeug für R410A Herkömmliches Bördelwerkzeug eintreten.
- Seite 7 Absaugen von luft und prüfen auf lecken von gas. • Wenn die Rohrleitungsarbeiten abgeschlossen sind, müssen die Luft abgepumpt und die Leitungen auf Dich- tigkeit geprüft werden. WARNUNG 1) Geben Sie keine anderen Substanzen als das festgelegte Kühlmittel (R410A) in den Kühlkreislauf. 2) Sollte Kühlmittelgas austreten, durchlüften Sie den Raum so schnell und so gründlich wie möglich.
- Seite 8 Installation des Außengeräts Wiedereinfüllen Des Kühlmittels. Überprüfen Sie auf dem Typenschild der Maschine die Art des zu verwendenden Kühlmittels. Vorsichtsmaßnahmen beim Einfüllen von R410A Füllen Sie das Kühlmittel in flüssiger Form von der flüssigkeitsseitigen Rohrleitung her ein. Es handelt sich um ein gemischtes Kühlmittel. Daher kann das Hinzufügen in Gasform zu einer Veränderung der Zusammenset- zung des Kühlmittels führen und die einwandfreie Funktion beeinträchtigen.
-
Seite 9: Abpump-Verfahren
Abpump-Verfahren Denken Sie zum Schutz der Umwelt vor einem Umzug oder der Entsorgung des Geräts daran, dieses Leerzupumpen. 1) Entfernen Sie den Deckel des Flüssigkeits- und Gas-Absperrventils. Gas- 2) Lassen Sie das Gerät im “erzwungenen” Kühlbetrieb laufen. Absperrventil Schließen 3) Schließen Sie nach fünf bis zehn Minuten mit einem Sechskant- Imbusschlüssel das Flüssigkeits-Absperrventil. - Seite 10 Verkabelung WARNUNG 1) Verwenden Sie keine verdrillten Kabel, Litzen (ACHTUNG (1)), Verlängerungskabel oder mehrere Geräte an einer Steck- dose, da diese zur Überhitzung, Stromschlag oder einem Brand führen können. 2) Verwenden Sie im Gerät keine örtlich beschafften Elektroteile. (Verzweigen Sie die Stromversorgung für die Ablaufpumpe, etc.
-
Seite 11: Probelauf Und Endkontrolle
<Masseanschluss> 1) Gehen Sie wie folgt vor, wenn Sie einadriges Kabel verwenden. Flache Schraube Unterlegscheibe Einadriges Kabel Ansicht in Richtung 2) Gehen Sie wie folgt vor, wenn Sie Kabelschuhe verwenden. Schraube Schraube Flache Unterlegscheibe Runder Flache Unterlegscheibe Schraube Klemmanschluss Runder Flache Klemmanschluss Unterlegscheibe... - Seite 12 3P177302-2 M05B201 (0605) HT...
