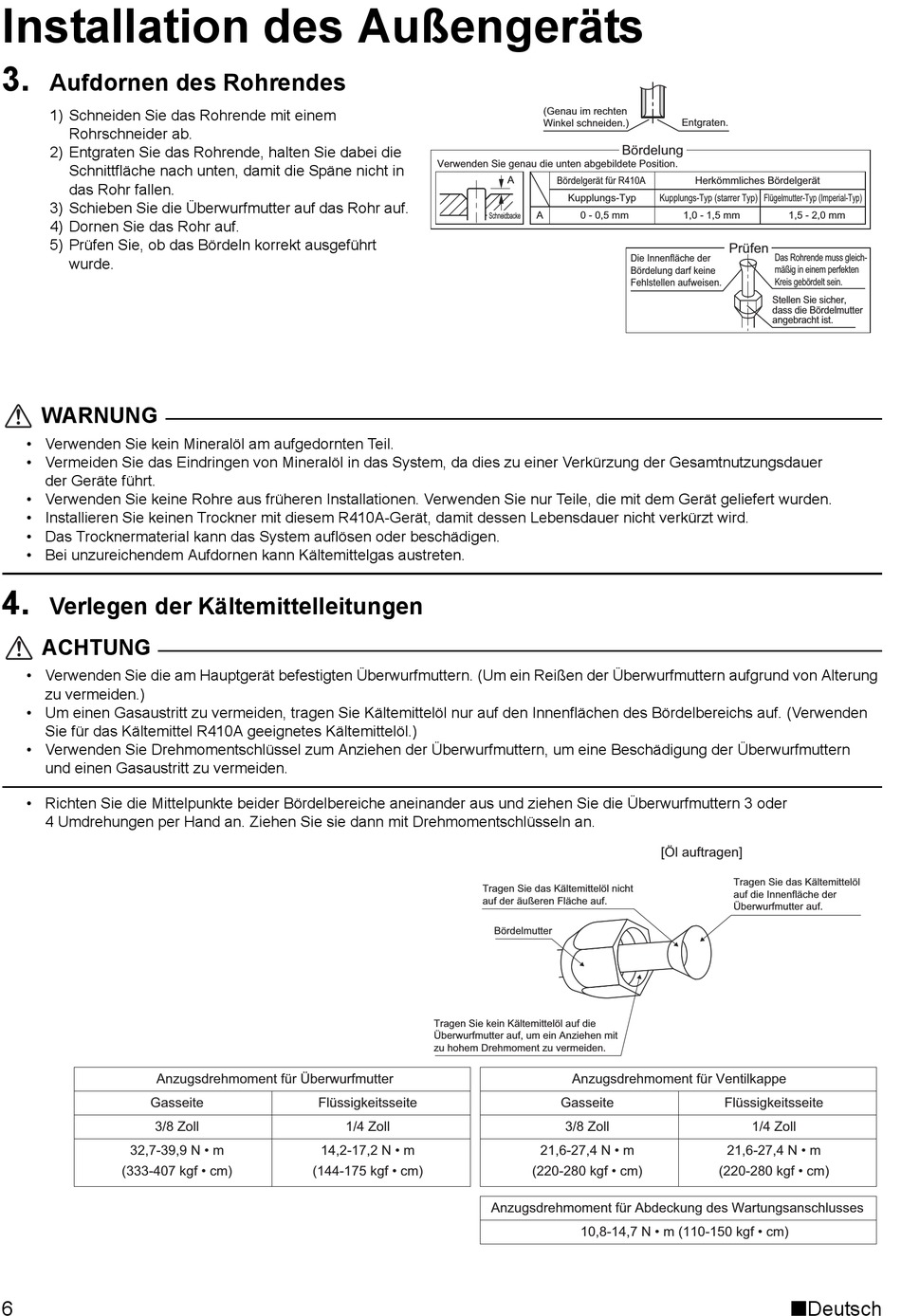

Daikin RXG20L2V1B Installationsanleitung Seite 8

Installation des Außengeräts
3.
Aufdornen des Rohrendes
1) Schneiden Sie das Rohrende mit einem
Rohrschneider ab.
2) Entgraten Sie das Rohrende, halten Sie dabei die
Schnittfläche nach unten, damit die Späne nicht in
das Rohr fallen.
3) Schieben Sie die Überwurfmutter auf das Rohr auf.
4) Dornen Sie das Rohr auf.
5) Prüfen Sie, ob das Bördeln korrekt ausgeführt
wurde.
WARNUNG
• Verwenden Sie kein Mineralöl am aufgedornten Teil.
• Vermeiden Sie das Eindringen von Mineralöl in das System, da dies zu einer Verkürzung der Gesamtnutzungsdauer
der Geräte führt.
• Verwenden Sie keine Rohre aus früheren Installationen. Verwenden Sie nur Teile, die mit dem Gerät geliefert wurden.
• Installieren Sie keinen Trockner mit diesem R410A-Gerät, damit dessen Lebensdauer nicht verkürzt wird.
• Das Trocknermaterial kann das System auflösen oder beschädigen.
• Bei unzureichendem Aufdornen kann Kältemittelgas austreten.
4.
Verlegen der Kältemittelleitungen
ACHTUNG
• Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein Reißen der Überwurfmuttern aufgrund von Alterung
zu vermeiden.)
• Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf. (Verwenden
Sie für das Kältemittel R410A geeignetes Kältemittelöl.)
• Verwenden Sie Drehmomentschlüssel zum Anziehen der Überwurfmuttern, um eine Beschädigung der Überwurfmuttern
und einen Gasaustritt zu vermeiden.
• Richten Sie die Mittelpunkte beider Bördelbereiche aneinander aus und ziehen Sie die Überwurfmuttern 3 oder
4 Umdrehungen per Hand an. Ziehen Sie sie dann mit Drehmomentschlüsseln an.
Anzugsdrehmoment für Überwurfmutter
Gasseite
3/8 Zoll
32,7-39,9 N • m
(333-407 kgf • cm)
6
Verwenden Sie genau die unten abgebildete Position.
Tragen Sie das Kältemittelöl nicht
auf der äußeren Fläche auf.
Tragen Sie kein Kältemittelöl auf die
Überwurfmutter auf, um ein Anziehen mit
zu hohem Drehmoment zu vermeiden.
Flüssigkeitsseite
1/4 Zoll
14,2-17,2 N • m
(144-175 kgf • cm)
(Genau im rechten
Winkel schneiden.)
Bördelung
A
Bördelgerät für R410A
Kupplungs-Typ Kupplungs-Typ (starrer Typ)
A 0 - 0,5 mm
Schneidbacke
Die Innenfläche der
Bördelung darf keine
Fehlstellen aufweisen.
Bördelmutter
Anzugsdrehmoment für Ventilkappe
Gasseite
3/8 Zoll
21,6-27,4 N • m
(220-280 kgf • cm)
Anzugsdrehmoment für Abdeckung des Wartungsanschlusses
10,8-14,7 N • m (110-150 kgf • cm)
Entgraten.
Herkömmliches Bördelgerät
Flügelmutter-Typ (Imperial-Typ)
1,0 - 1,5 mm 1,5 - 2,0 mm
Prüfen
Das Rohrende muss gleich-
mäßig in einem perfekten
Kreis gebördelt sein.
Stellen Sie sicher,
dass die Bördelmutter
angebracht ist.
[Öl auftragen]
Tragen Sie das Kältemittelöl
auf die Innenfläche der
Überwurfmutter auf.
Flüssigkeitsseite
1/4 Zoll
21,6-27,4 N • m
(220-280 kgf • cm)
Deutsch
