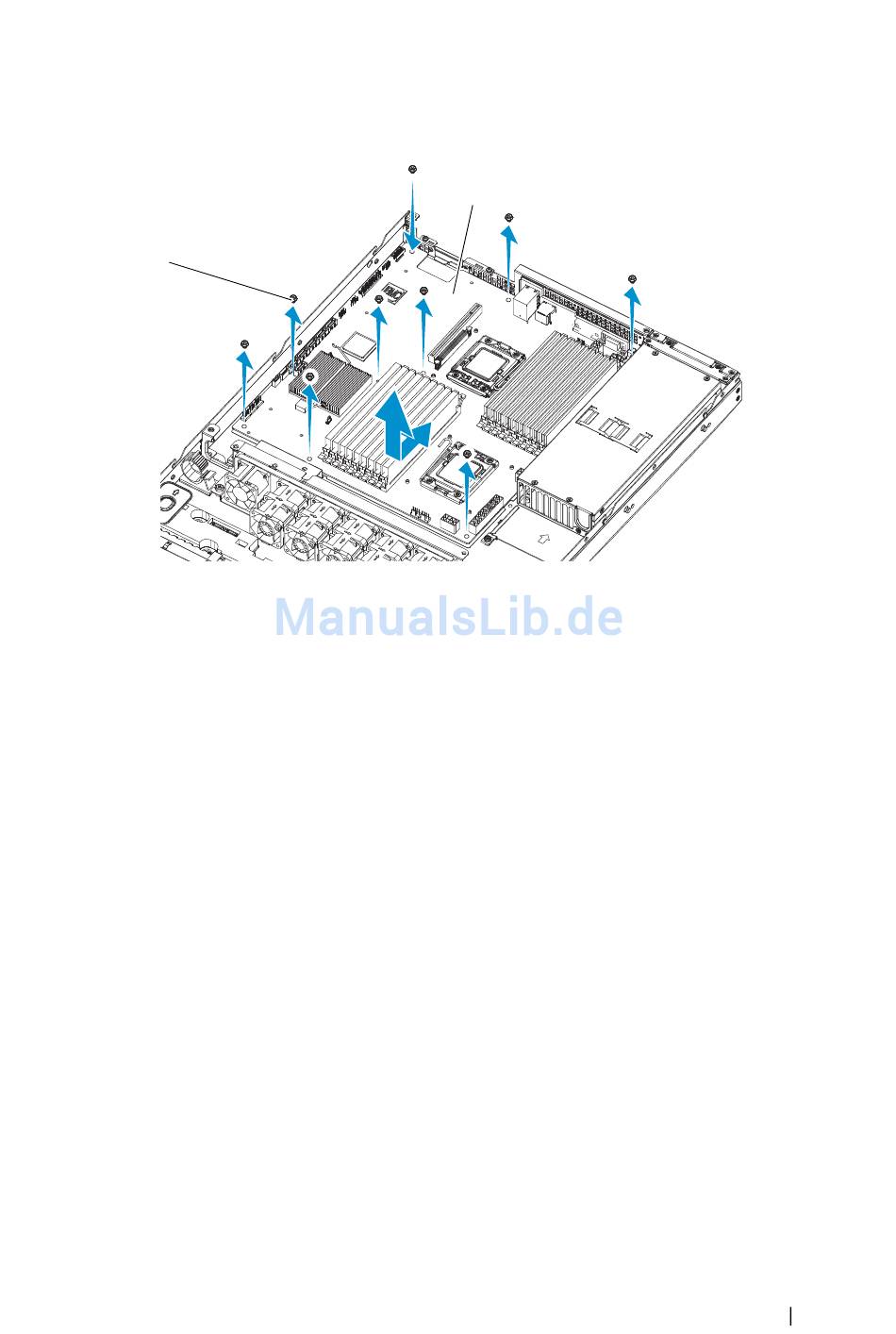

Abbildung 3-27. Systemplatine entfernen und installieren
1
1 Schrauben (10)

Installieren der Systemplatine

1 Richten Sie die Löcher A und B auf der Systemplatine aus, um die
Systemplatine korrekt im System zu positionieren.
2 Befestigen Sie die zehn Schrauben, die die Systemplatine sichern.
3 Verbinden Sie die Kabel für die Stromversorgung, IPMB, SATA, Bedienfeld
und sonstige Kabel mit der Systemplatine. Siehe „Anschlüsse auf der
Systemplatine" auf Seite 125.
4 Installieren Sie die Prozessoren. Siehe „Installieren des Prozessors" auf
Seite 67.
5 Installieren Sie die Kühlkörper. Siehe „Installieren des Kühlkörpers" auf
Seite 64.
6 Setzen Sie den Erweiterungskarten-Riser ein. Siehe „Installation des
Erweiterungskarten-Risers" auf Seite 76.
7 Setzen Sie die Speichermodule wieder ein. Siehe „Installieren von
Speichermodulen" auf Seite 74.
8 Setzen Sie das Kühlgehäuse wieder ein. Siehe „Installieren des
Kühlgehäuses" auf Seite 63.
2
2 Systemplatinenbaugruppe
