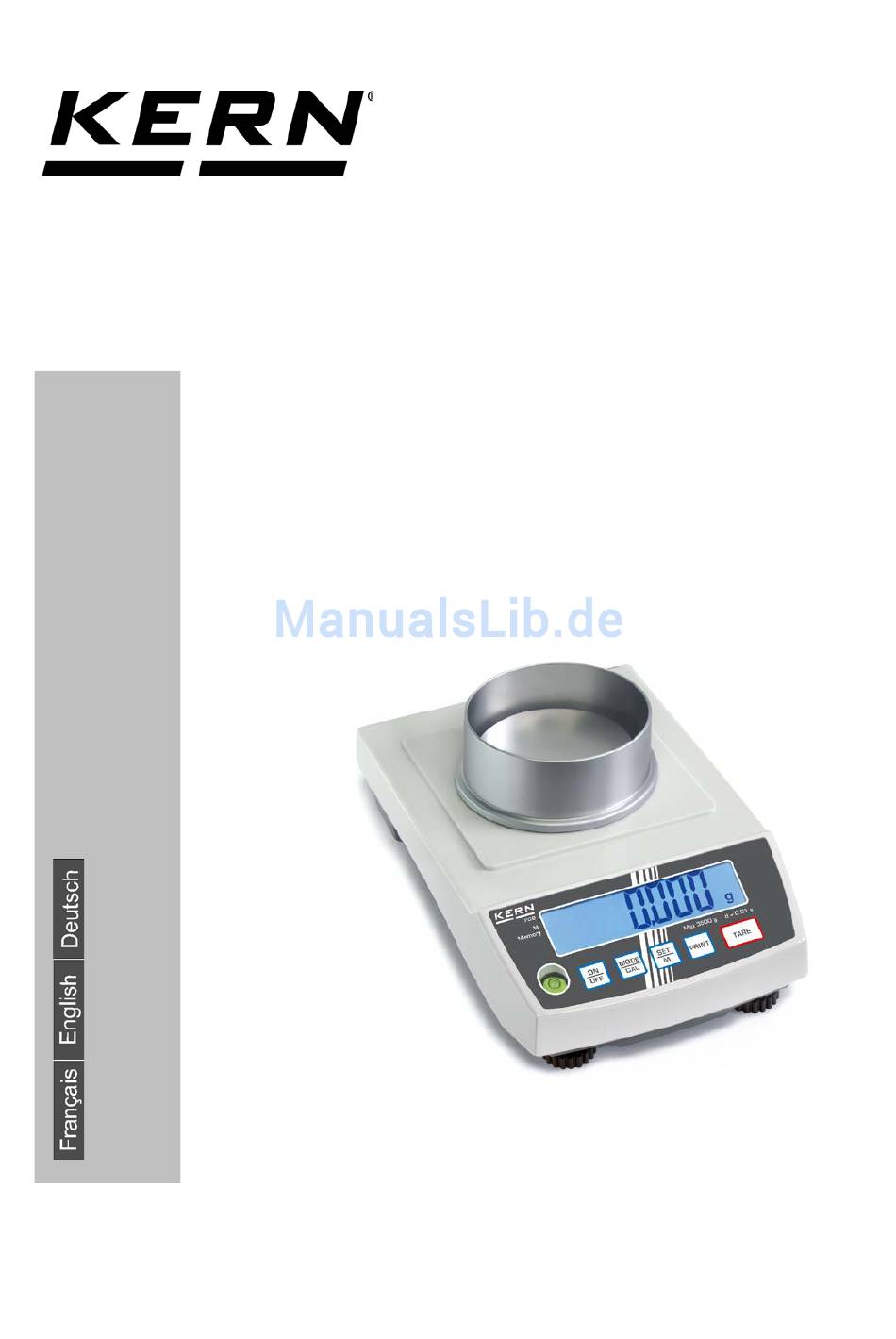

KERN PCB 200-2 Betriebsanleitung
Präzisionswaage
Vorschau ausblenden
Andere Handbücher für PCB 200-2:
- Betriebsanleitung (34 Seiten) ,
- Betriebsanleitung (362 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Betriebsanleitung Präzisionswaage
Operating instruction Precision balance
Mode d'emploi Balance de précision
KERN PCB
Version 1.8
05/2017
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-mail:info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
PCB-BA-def-1718
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für KERN PCB 200-2
Inhaltszusammenfassung für KERN PCB 200-2
- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-mail:info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Präzisionswaage Operating instruction Precision balance Mode d’emploi Balance de précision KERN PCB Version 1.8 05/2017 PCB-BA-def-1718...
- Seite 2 Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Další jazykové verze najdete na webu pod adresou www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajowww.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals Further language versions you will find online under www.kern-sohn.com/manuals Trovate altre versioni di lingue online inwww.kern-sohn.com/manuals...
-
Seite 3: Inhaltsverzeichnis
KERN PCB Version 1.8 05/2017 Betriebsanleitung Präzisionswaage Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 7 Grundlegende Hinweise (Allgemeines) ............8 Bestimmungsgemäße Verwendung ..................8 Sachwidrige Verwendung ......................8 Gewährleistung ......................... 8 Prüfmittelüberwachung ......................8 Grundlegende Sicherheitshinweise ............. 9 Hinweise in der Betriebsanleitung beachten ................. 9 Ausbildung des Personals ....................... - Seite 4 Menü ......................24 Navigation im Menü........................ 24 Menü-Übersicht ........................27 Beschreibung einzelner Menüpunkte ................... 29 Wägeeinheiten ............................. 29 Dosierung und Zero-tracking ......................30 Auswahl Justiergewicht ........................30 Filter ..............................32 Hinterleuchtung der Anzeige ......................33 Tierwäge-funktion ..........................34 Rücksetzen auf Werkseinstellung ..................... 35 Schnittstellenparameter ......................
-
Seite 5: Technische Daten
Technische Daten KERN PCB 100-3 PCB 200-2 PCB 250-3 PCB 350-3 0,01 g 0,001 g 0,001 g Ablesbarkeit (d) 0,001 g 200 g 250 g 350 g Wägebereich (Max) 100 g 200 g 250 g 350 g Tarierbereich (subtraktiv) 100 g... - Seite 6 KERN PCB 1000-1 PCB 1000-2 PCB 2000-1 PCB 2500-2 Ablesbarkeit (d) 0,1 g 0,01 g 0,1 g 0,01 g Wägebereich (Max) 1000 g 1000 g 2000 g 2500 g Tarierbereich (subtraktiv) 1000 g 1000 g 2000 g 2500 g Reproduzierbarkeit...
- Seite 7 PCB 10000-1 KERN PCB 3500-2 PCB 6000-1 PCB 6000-0 Ablesbarkeit (d) 0,01 g 0,1 g 0,1 g Wägebereich (Max) 3500 g 6 kg 6 kg 10 kg Tarierbereich (subtraktiv) 3500 g 6 kg 6 kg 10 kg Reproduzierbarkeit 0,02 g...
-
Seite 8: Konformitätserklärung
Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. PCB-BA-d-1718... -
Seite 9: Grundlegende Hinweise (Allgemeines)
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 10: Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbe- triebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. Alle Sprachversionen beinhalten eine unverbindliche Überset- zung. Verbindlich ist das deutsche Originaldokument. -
Seite 11: Auspacken, Aufstellung Und Inbetriebnahme
6 Auspacken, Aufstellung und Inbetriebnahme 6.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •... -
Seite 12: Netzanschluss
6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. 6.4 Batteriebetrieb / Akkubetrieb ( optional ) Batteriefachdeckel an Waagenunterseite abnehmen. 9 V-Blockbatterie anschließen. -
Seite 13: Anschluss Von Peripheriegeräten
Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 6.6 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. -
Seite 14: Linearisierung
6.7 Linearisierung (nur Modelle PCB 250-3, PCB 350-3, PCB 2500-2, , PCB 3500-2) Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebe- reich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linearisierung verbessert werden. - Seite 15 so oft drücken, bis LinEAr angezeigt wird Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Mit Linearisierung starten. Der Wert des ersten Justiergewichts wird angezeigt. (Beispiel) Justiergewicht auflegen und mit bestäti- gen. Die Waage wechselt zur Nullanzeige. ...
-
Seite 16: Justierung
Fünftes Justiergewicht auflegen und mit bestätigen. Die Waage wechselt zur Nullanzei- Justiergewicht abnehmen. Nach kurzer Zeit wird CAL F angezeigt. Anschließend schaltet sich die Waage automatisch ab. Die Linearisierung ist damit erfolgreich abgeschlossen. Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung im Display, Linearisierungsvorgang wiederholen. -
Seite 17: Justieren
6.9 Justieren Die Justierung sollte mit dem empfohlenen Justiergewicht ( siehe Kap. 1 „Techn. Daten“) durchführt werden. Die Justierung ist aber auch mit Gewichten anderer Nennwerte (siehe Tabelle 1) möglich, messtechnisch aber nicht optimal. Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabili- sierung ist erforderlich. -
Seite 18: Unterflurwägung
6.10 Unterflurwägung Mit Hilfe der Unterflurwägung können Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, gewogen werden. Gehen Sie wie folgt vor: • Waage ausschalten. • Verschlussdeckel am Waagenboden öffnen. • Haken zur Unterflurwägung vorsichtig und vollständig einhängen. •... -
Seite 19: Bedienungselemente
Bedienungselemente 7.1 Anzeigenübersicht 7.2 Tastaturübersicht Taste Bezeichnung Funktion • Wägedaten über Schnittstelle übermitteln PRINT-Taste • Menü aufrufen (Taste gedrückt halten, bis UNIT er- scheint) • Einstellungen im Menü bestätigen SET-Taste • Speichern und Menü verlassen • Menüpunkte anwählen • MODE-Taste Einstellungen im Menü... -
Seite 20: Basisbetrieb
8 Basisbetrieb ON-Taste drücken. Einschalten Die Waage führt einen Selbsttest durch. Sobald die Ge- wichtsanzeige erscheint, ist die Waage wägebereit. O F F OFF-Taste drücken, die Anzeige erlischt Ausschalten O F F Wägegut auflegen Wägen Stillstandskontrolle abwarten, nach erfolgter Stillstands- kontrolle wird rechts im Display die Wägeeinheit (z. -
Seite 21: Pre-Tare-Funktion
Wägegut einwiegen, das Nettogewicht wird angezeigt. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponen- ten zu einer Mischung (Zuwiegen). Die Grenze ist dann er- reicht, wenn der gesamte Wägebereich ausgelastet ist. Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter als Minus-Anzeige. -
Seite 22: Plus/Minus-Wägungen
Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle Plus/Minus- usw. Wägungen Sollgewicht auf die Wägeplatte stellen und mit TARE-Taste tarieren. TA R E Sollgewicht abnehmen Prüflinge nacheinander auf die Wägeplatte stellen, jeweili- ge Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt. Nach dem gleichen Verfahren können auch gewichtsglei- che Packungen, bezogen auf ein Sollgewicht, hergestellt werden. -
Seite 23: Netto-Total-Wägungen
• Zurück in den Wägemodus MODE-Taste drücken. • Fehlermeldung „Er 1“ Mindeststückgewicht unterschritten, siehe Kap. 1 „Techni- sche Daten“. MODE-Taste drücken und Referenzbildung erneut starten. • Tarieren Tarabehälter können auch bei der Stückzählung verwendet werden. Vor Beginn der Stückzählung Tarabehälter mit TARE- Taste austarieren. -
Seite 24: Prozentbestimmung
Die Prozentbestimmung ermöglicht die Gewichtsanzeige Prozentbestimmun in Prozent, bezogen auf ein Referenzgewicht, das 100 % entspricht. Im Wägemodus MODE-Taste wiederholt drücken, M O D E bis [100 %] angezeigt wird. C A L Referenzgewicht, das 100 % entspricht auflegen. ... -
Seite 25: Navigation Im Menü
9 Menü 9.1 Navigation im Menü Einstieg ins Menü P R IN T Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird. Menüpunkte anwählen Mit der MODE-Taste lassen sich die ein- M O D E C A L zelnen Menüpunkte der Reihe nach an- wählen. - Seite 26 2. Einstellung mehrerer Menüpunkte ändern Angewählten Menüpunkt mit SET-Taste S E T bestätigen, die aktuelle Einstellung wird angezeigt. Mit der MODE-Taste Einstellung ändern. M O D E C A L TARE-Taste drücken „Exit“ wird ange- TA R E zeigt. Entweder S E T Mit SET-Taste (Ja) bestätigen, „StorE“...
- Seite 27 Speichern/verwerfen und Menü verlassen S E T Entweder Speichern Durch Drücken der SET-Taste (Ja) die S E T vorgenommenen Änderungen abspei- chern. Die Waage kehrt automatisch in den Wägemodus zurück. oder Verwerfen P R IN T Zum Verwerfen der Änderungen PRINT- Taste (Nein) drücken.
-
Seite 28: Menü-Übersicht
9.2 Menü-Übersicht Funktionsbeschreibung Funktion Parameter Beschreibung der Auswahlmöglichkeiten Wägeeinheiten- UNIT Gramm umschaltung Kilogramm (modellabhängig) (siehe Kap. 9.3) Pound Unze Troy Unze Tael Hongkong Tael Taiwan Grain(modellabhängig) Pennyweight (modellabhängig) Momme Tola Carat (modellabhängig) Frei wählbarer Faktor Datenübertragungs- Datenausgabe über Fernsteu- rE CR* modus (siehe Kap. - Seite 29 Baudrate bAUd 19200 (siehe Kap. 9.4) 9600* 4800 2400 1200 Auto off Automatische Abschaltfunktion (Batteriebetrieb), siehe nach 3 min ohne Laständerung Kap. 6.4 Automatische Abschaltfunktion nach 3 min ohne Laständerung Auto Zero (siehe Kap. 9.3) Auswahl Justiergewicht (siehe Kap. 9.3) *modellabhängig Filterfunktion schnelle Anzeige...
-
Seite 30: Beschreibung Einzelner Menüpunkte
9.3 Beschreibung einzelner Menüpunkte Wägeeinheiten Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. SET-Taste drücken, die eingestellte Einheit wird angezeigt. Mit der MODE-Taste kann zwischen den verschiedenen Einhei- ten (siehe nachfolgendeTabelle) gewählt werden. Ausgewählte Einheit mit SET-Taste bestätigen. Anzeige Umrechnungsfaktor 1 g =... - Seite 31 Funktion deaktiviert tr off Auswahl mit SET-Taste bestätigen. Auswahl Bei der Modellreihe KERN PCB kann das Justiergewicht aus vier oder fünf (modellabhängig) vorgegebenen Nennwerten (z. B. Justiergewicht ca.1/4; 1/2; 3/4; Max) gewählt werden (siehe nachfolgende Tabel- le, Werkseinstellung grau unterlegt). Um messtechnisch hoch- wertige Wägeergebnisse zu erlangen, ist die Auswahl eines mög-...
- Seite 32 PCB 100-3 PCB 200-2 PCB 250-3 PCB 350-3 PCB 1000-1 200g 100g 100g 150g 500g 150g 150g 250g 700g 200g 300g 100g 200g 1000g 250g 350g PCB 1000-2 PCB 2000-1 PCB 2500-2 PCB 3500-2 PCB 6000-0 200g 500g 500g 500g...
- Seite 33 Unter diesem Menüpunkt kann die Waage an bestimmte Um- Filter gebungsbedingungen und Messzwecke angepasst werden. nur Modelle: PCB 100-3 PCB 250-3 PCB 350-3 PCB 1000-2 PCB 2500-2 PCB 3500-2 PCB 6000-1 PCB 10000-1 Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird.
- Seite 34 Hinterleuchtung der Anzeige Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] an- gezeigt wird. MODE-Taste wiederholt drücken bis „bl“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen. bl on Hinterleuchtung Kontrastreiche Anzeige, eingeschaltet...
- Seite 35 Tierwäge- Die Tierwägefunktion kann bei unruhigen Wägungen eingesetzt werden. Während einer festgelegten Zeitspanne wird der Mittel- funktion wert der Wägeresultate gebildet. Je unruhiger das Wägegut ist, desto länger sollte die Zeitspanne gewählt werden. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird.
- Seite 36 Rücksetzen auf Mit dieser Funktion werden alle Waageneinstellungen auf Werks- einstellungen zurückgesetzt. Werkseinstellung Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt.
-
Seite 37: Schnittstellenparameter
9.4 Schnittstellenparameter Die Datenausgabe erfolgt über Schnittstelle RS 232 C. Allgemeines Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriege- rät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparame- ter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind. Datenübertragungsmodus ... - Seite 38 Druckausgabe Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden (gilt nicht für der Datenübertragungsmodus BAPr ). Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „LAPr“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt.
-
Seite 39: Pinbelegung Der Waagenausgangsbuchse
Baudrate wählbar auf 1200, 2400, 4800 , 9600 und 19200 Baud Miniatur-Stecker notwendig (9 pol D-Sub) Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 10.2 Pinbelegung der Waagenausgangsbuchse Frontansicht:... -
Seite 40: Beschreibung Des Datentransfers
10.3 Beschreibung des Datentransfers Pr PC: PRINT-Taste drücken, bei stabilem Gewicht wird das Format aus LAPR übertragen. a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe 10 11 12 13 14 15 16 17 CR LF b. Format im Fehlerfall 10 11 12 13 14 15 16 17 CR LF AU Pr:... - Seite 41 rE Cr: Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommandos erhalten hat, sendet sie die nachfolgenden Daten. Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfol- gendes CR LF gesendet werden müssen. Funktion: Stabiler Wägewert für das Gewicht wird über RS232- Schnittstelle gesendet...
-
Seite 42: Ausgabe Auf Barcode-Drucker
Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem mitge- lieferten Schnittstellenkabel zu verbinden. -
Seite 43: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 11.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetech- nikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 11.3 Entsorgung ... -
Seite 44: Kleine Pannenhilfe
