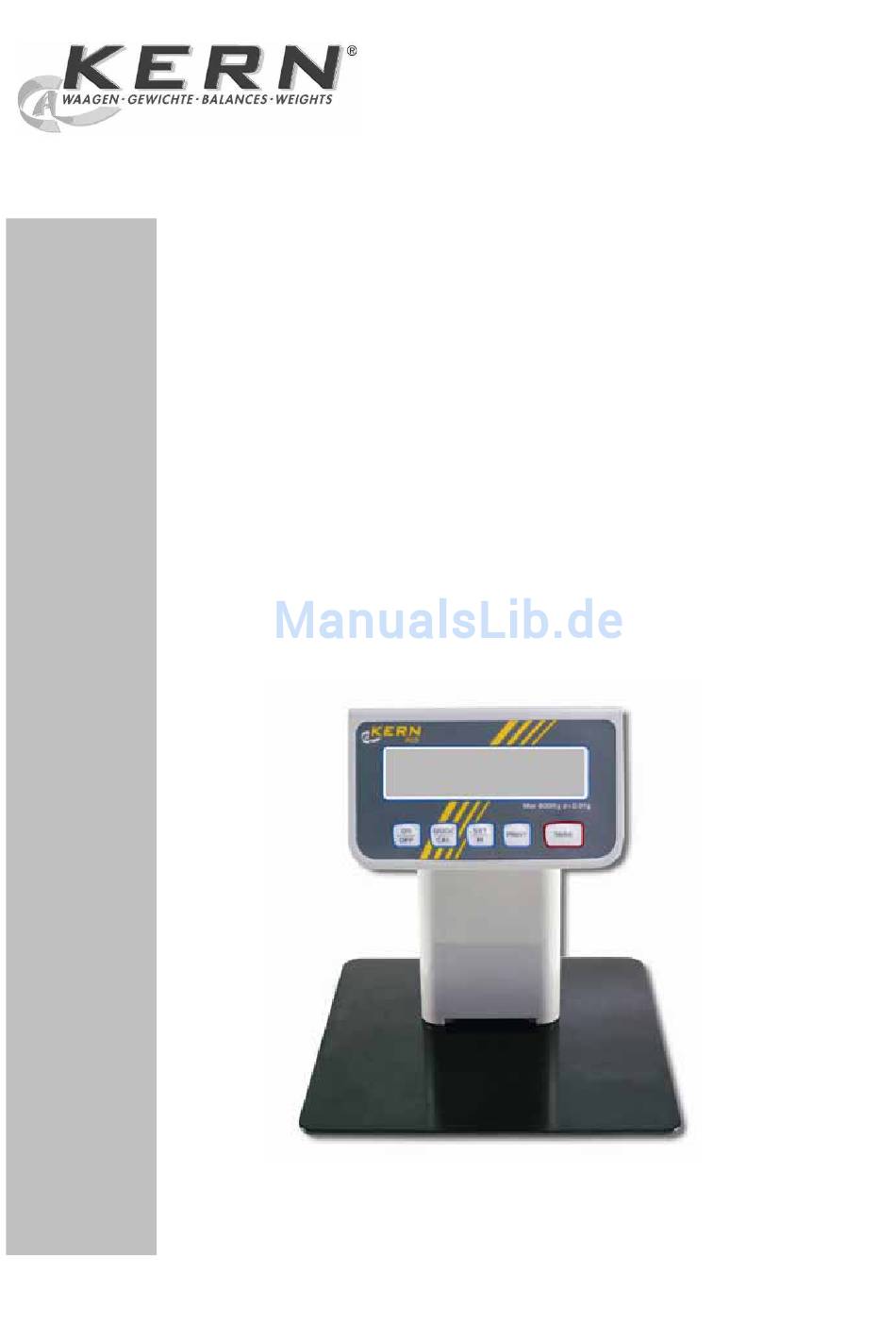

KERN PCD-A03
Version 1.0
08/2011
D
Installationsanleitung Stativ
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
PCD-A03-IA-d-1110

Werbung

loading

Inhaltszusammenfassung für KERN PCD-A03

  • Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Installationsanleitung Stativ KERN PCD-A03 Version 1.0 08/2011 PCD-A03-IA-d-1110...
  • Seite 2 KERN PCD-A03 Version 1.0 08/2011 Installationsanleitung Stativ Lieferumfang: Stück Bauteile Stativ Schrauben Kabelführung Technische Daten: Stativ Höhe 25 cm Abmessungen 195 x 195 x 250 mm PCD-A03-IA-d-1110...
  • Seite 3 Montage: Es gibt mehrere Möglichkeiten das Stativ PCD-A03 zu verwenden: Variante 1: Das Stativ wird auf einem Stellfuß neben der Waage platziert. Variante 2: Das Stativ wird an die Plattform der Waage montiert 4 Schrauben an der Rückseite des Anzeigegerätes lösen und Kunststoffabdeckungen [1] abnehmen Anzeigegerät und Stativ lt.
  • Seite 4 Variante 1: Kabel an der Rückseite des Stativs durch die Kabelführung legen und Kabelführung mit 4 Schrauben befestigen PCD-A03-IA-d-1110...
  • Seite 5 Variante 2: 2 Schrauben an der Unterseite des Stellfußes herausdrehen Stativ und Halterung der Plattform zusammenschieben PCD-A03-IA-d-1110...
  • Seite 6 Mit Schrauben befestigen Kabel an der Rückseite des Stativs durch die Kabelführung legen und Kabelführung mit 4 Schrauben befestigen PCD-A03-IA-d-1110...
  • Seite 7 PCD-A03-IA-d-1110...
