12

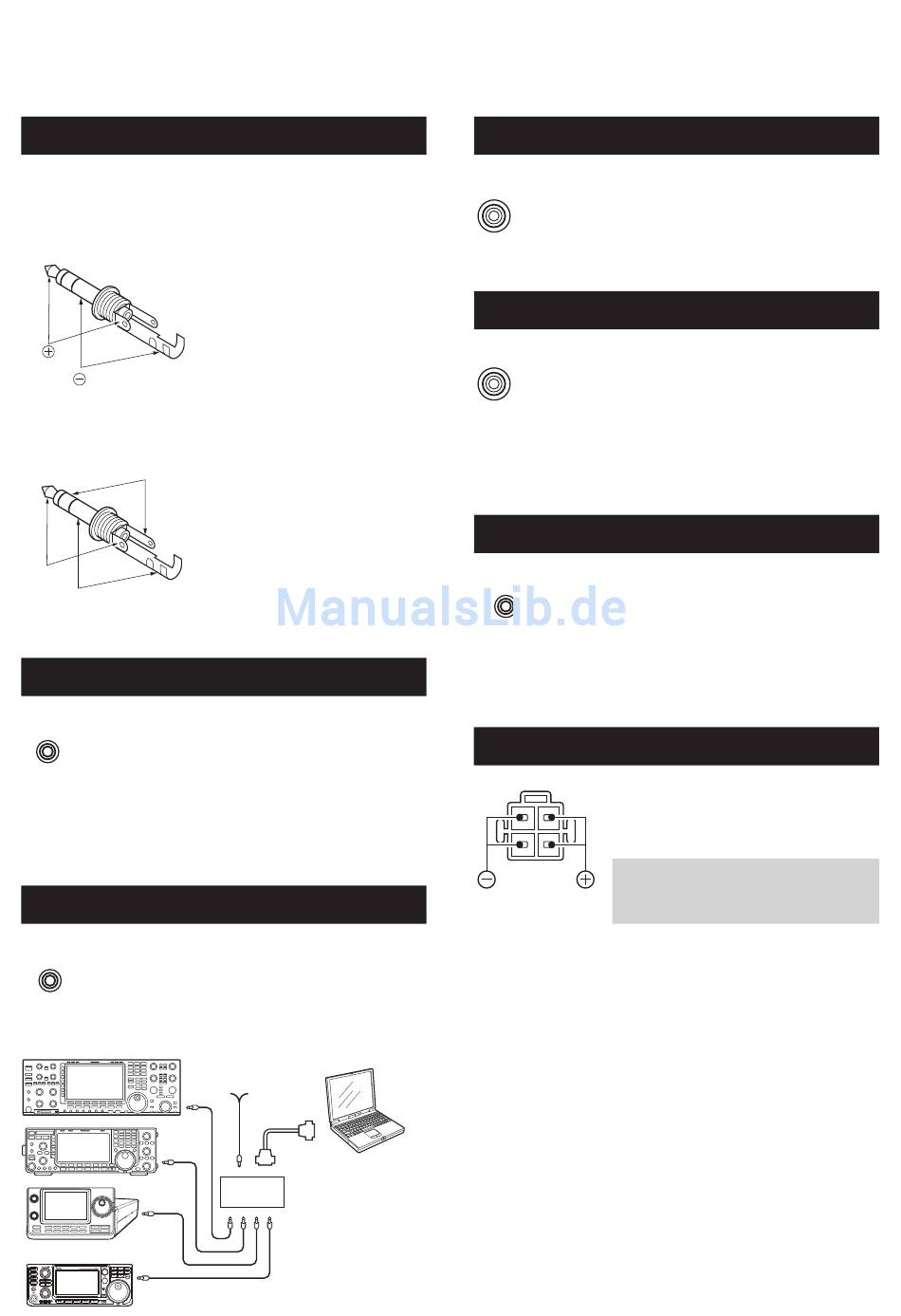

INFORMAZIONI SUI CONNETTORI

Jack KEY

Si connette a un pulsante verticale CW o a un paddle:
6,35 mm (¼ in) (d)
Per connettere a un pulsante verticale CW.
Per connettere un paddle CW e utilizzare il
manipolatore elettronico interno.
trattino
punto
com

Jack EXT-SP

Si connette a un altoparlante esterno:
EXT-SP
3,5 mm (⅛ in) (d)
• Impedenza uscita: 4~8 Ω
• Livello uscita:

Jack REMOTE

REMOTO Utilizzato per il controllo del computer e la
modalità di ricetrasmissione: 3,5 mm (⅛ in)
(d)
Il CT-17 opzionale è necessario per
connettere un PC a [REMOTE].
IC-7300
Cavo mini-spina
Più di 2,5 W a una
distorsione del 10%
con un carico di 8 Ω.
9–15 V DC
Cavo
PC
( Tipo RS-
232C)
ct-17

Jack ALC

ALC Si connette al jack di uscita ALC di un
amplificatore lineare non-Icom. (Spina
RCA)
• Voltaggio di controllo: -4~0 V

Jack SEND

SEND Il terminale si abbassa quando il
ricetrasmettitore trasmette. (Spina RCA)
Questo terminale è utilizzato per controllare
un amplificatore lineare esterno non-Icom.
Il voltaggio di controllo T/R e la corrente
devono essere inferiori a 16 V DC e a 0,5 A.

Jack PHONES

Si connette ad auricolari stereo standard:
PHONES
3,5 mm (⅛ in) (d)
• Impedenza uscita: 8~16 Ω
• Livello uscita:

Presa di alimentazione DC

Vista pannello
posteriore
12-3
Più di 5 mW in un
carico di 8 Ω.
Accetta la corrente DC regolata per
13,8 V DC ±15% attraverso il cavo
di alimentazione DC in dotazione.
RAVVERTENZA! MAI invertire la
polarità del cavo di alimentazione
DC.
