Icom IC-7300 Bedienungsanleitung Seite 214

1

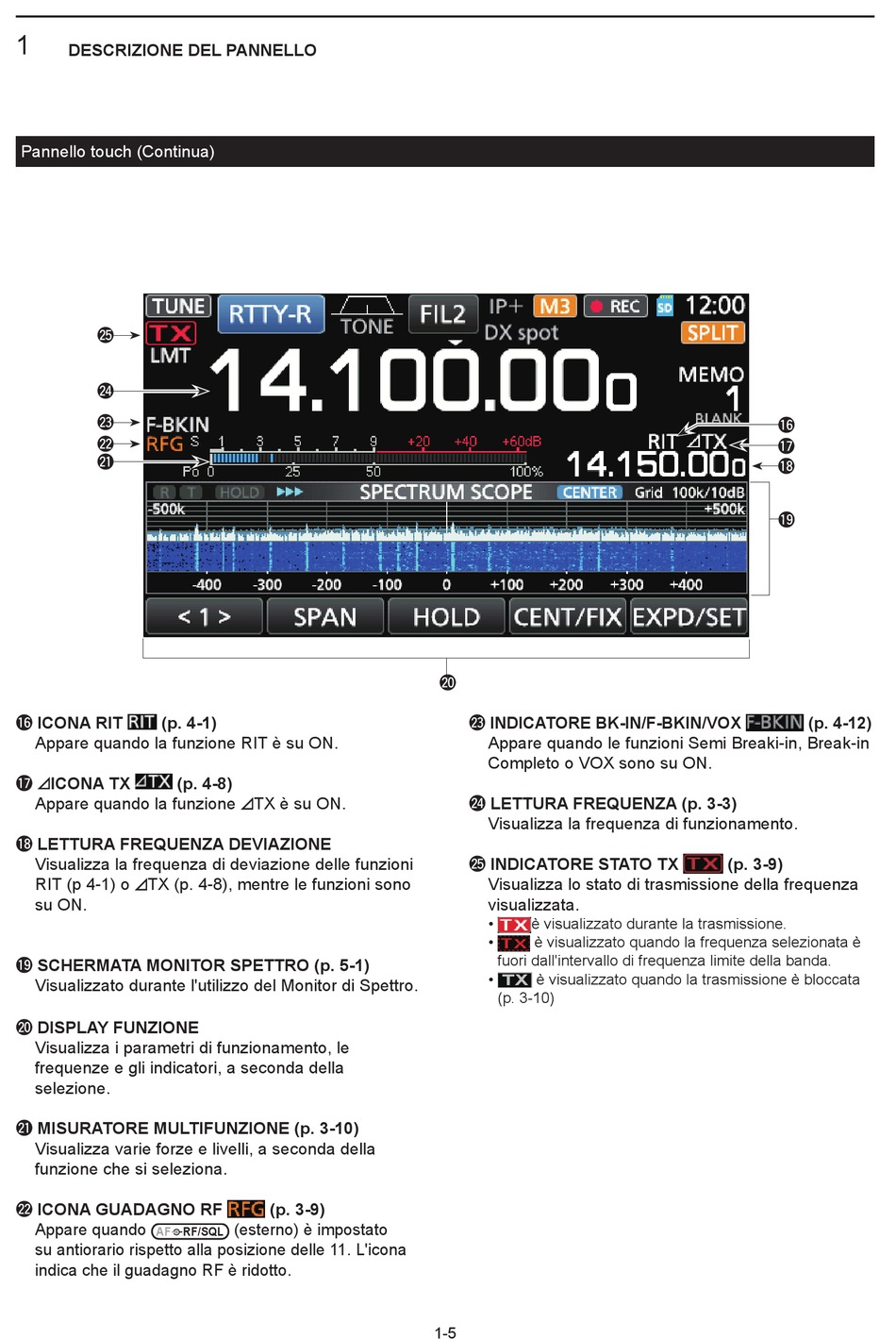

DESCRIZIONE DEL PANNELLO
Pannello touch (Continua)
@5
@4
@3
@2
@1
!6 ICONA RIT (p. 4-1)
Appare quando la funzione RIT è su ON.
ICONA TX (p. 4-8)
!7
Appare quando la funzione TX è su ON.
!8 LETTURA FREQUENZA DEVIAZIONE
Visualizza la frequenza di deviazione delle funzioni
RIT (p 4-1) o TX (p. 4-8), mentre le funzioni sono
su ON.
!9 SCHERMATA MONITOR SPETTRO (p. 5-1)
Visualizzato durante l'utilizzo del Monitor di Spettro.
@0 DISPLAY FUNZIONE
Visualizza i parametri di funzionamento, le
frequenze e gli indicatori, a seconda della
selezione.
@1 MISURATORE MULTIFUNZIONE (p. 3-10)
Visualizza varie forze e livelli, a seconda della
funzione che si seleziona.
@2 ICONA GUADAGNO RF
Appare quando
AF RF/SQL
su antiorario rispetto alla posizione delle 11. L'icona
indica che il guadagno RF è ridotto.
(p. 3-9)
(esterno) è impostato
@0
@3 INDICATORE BK-IN/F-BKIN/VOX
Appare quando le funzioni Semi Breaki-in, Break-in
Completo o VOX sono su ON.
@4 LETTURA FREQUENZA (p. 3-3)
Visualizza la frequenza di funzionamento.
@5 INDICATORE STATO TX
Visualizza lo stato di trasmissione della frequenza
visualizzata.
• è visualizzato durante la trasmissione.
• è visualizzato quando la frequenza selezionata è
fuori dall'intervallo di frequenza limite della banda.
• è visualizzato quando la trasmissione è bloccata
TX
(p. 3-10)
1-5
!6
!7
!8
!9
(p. 4-12)
(p. 3-9)
