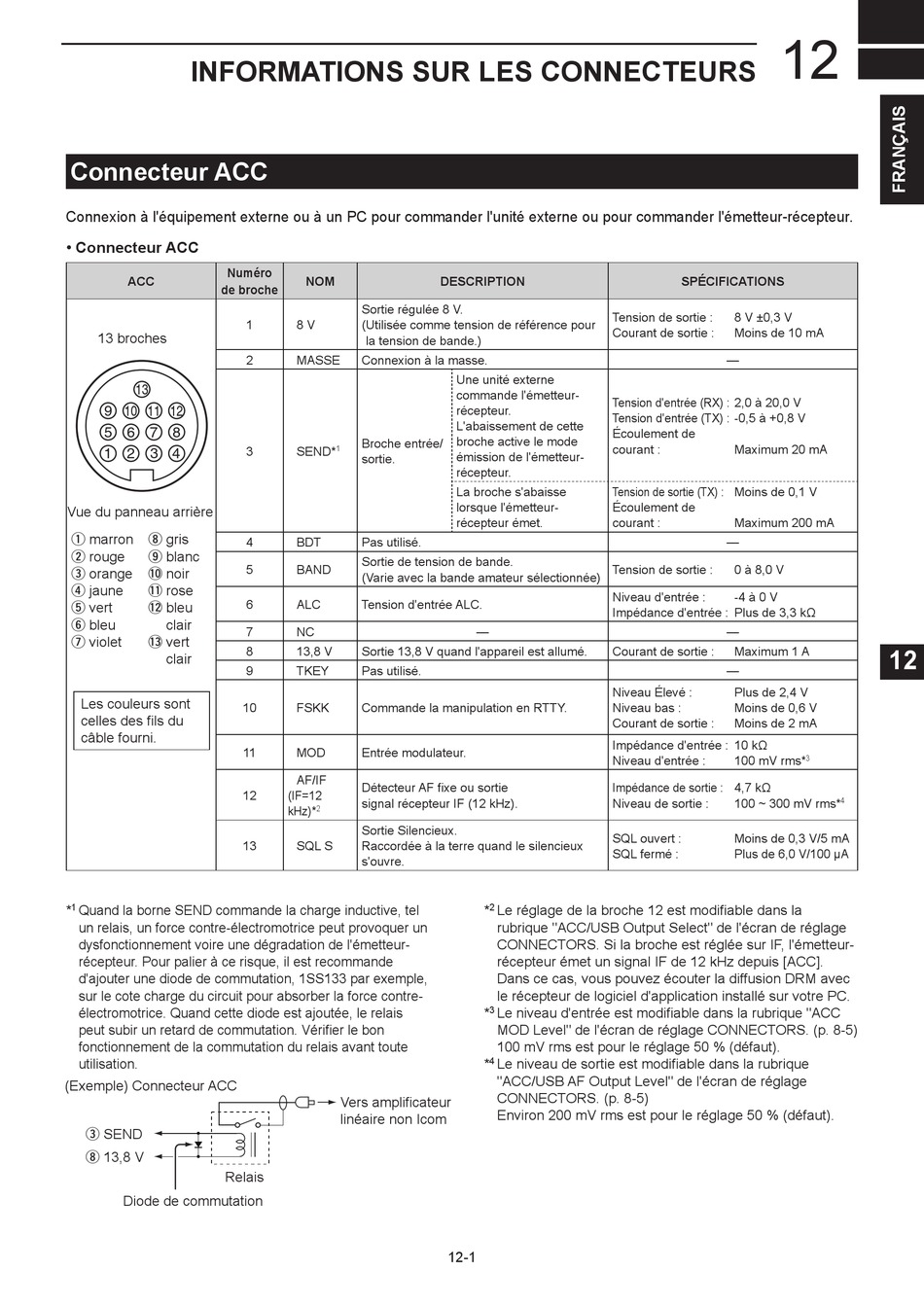

INFORMATIONS SUR LES CONNECTEURS

Connecteur ACC

Connexion à l'équipement externe ou à un PC pour commander l'unité externe ou pour commander l'émetteur-récepteur.
• Connecteur ACC
Numéro
ACC
de broche
13 broches
13
9 10 11 12
5 6 7 8
1 2 3 4
Vue du panneau arrière
q marron i gris
w rouge o blanc
e orange !0 noir
r jaune !1 rose
t vert !2 bleu
y bleu clair
u violet !3 vert
clair
Les couleurs sont
celles des fils du
câble fourni.
* 1 Quand la borne SEND commande la charge inductive, tel
un relais, un force contre-électromotrice peut provoquer un
dysfonctionnement voire une dégradation de l'émetteur-
récepteur. Pour palier à ce risque, il est recommande
d'ajouter une diode de commutation, 1SS133 par exemple,
sur le cote charge du circuit pour absorber la force contre-
électromotrice. Quand cette diode est ajoutée, le relais
peut subir un retard de commutation. Vérifier le bon
fonctionnement de la commutation du relais avant toute
utilisation.
(Exemple) Connecteur ACC
e SEND
i 13,8 V
Relais
Diode de commutation
NOM
Sortie régulée 8 V.
1 8 V ( Utilisée comme tension de référence pour
la tension de bande.)
2 MASSE Connexion à la masse.
Broche entrée/
3 SEND* 1
sortie.
4 BDT Pas utilisé.
Sortie de tension de bande.
5 BAND
( Varie avec la bande amateur sélectionnée)
6 ALC Tension d'entrée ALC.
7 NC
8 13,8 V Sortie 13,8 V quand l'appareil est allumé.
9 TKEY Pas utilisé.
10 FSKK Commande la manipulation en RTTY.
11 MOD Entrée modulateur.
AF/IF
Détecteur AF fixe ou sortie
12 (IF=12
signal récepteur IF (12 kHz).
kHz)* 2
Sortie Silencieux.
13 SQL S Raccordée à la terre quand le silencieux
s'ouvre.
Vers amplificateur
linéaire non Icom
DESCRIPTION
Tension de sortie :
Courant de sortie :
Une unité externe
commande l'émetteur-
Tension d'entrée (RX) :
récepteur.
Tension d'entrée (TX) :
L'abaissement de cette
Écoulement de
broche active le mode
courant :
émission de l'émetteur-
récepteur.
La broche s'abaisse Tension de sortie (TX) :
lorsque l'émetteur- Écoulement de
récepteur émet. courant :
Tension de sortie :
Niveau d'entrée :
Impédance d'entrée :
—
Courant de sortie :
Niveau Élevé :
Niveau bas :
Courant de sortie :
Impédance d'entrée :
Niveau d'entrée :
Impédance de sortie :
Niveau de sortie :
SQL ouvert :
SQL fermé :
* 2 Le réglage de la broche 12 est modifiable dans la
rubrique "ACC/USB Output Select" de l'écran de réglage
CONNECTORS. Si la broche est réglée sur IF, l'émetteur-
récepteur émet un signal IF de 12 kHz depuis [ACC].
Dans ce cas, vous pouvez écouter la diffusion DRM avec
le récepteur de logiciel d'application installé sur votre PC.
* 3 Le niveau d'entrée est modifiable dans la rubrique "ACC
MOD Level" de l'écran de réglage CONNECTORS. (p. 8-5)
100 mV rms est pour le réglage 50 % (défaut).
* 4 Le niveau de sortie est modifiable dans la rubrique
"ACC/USB AF Output Level" de l'écran de réglage
CONNECTORS. (p. 8-5)
Environ 200 mV rms est pour le réglage 50 % (défaut).
