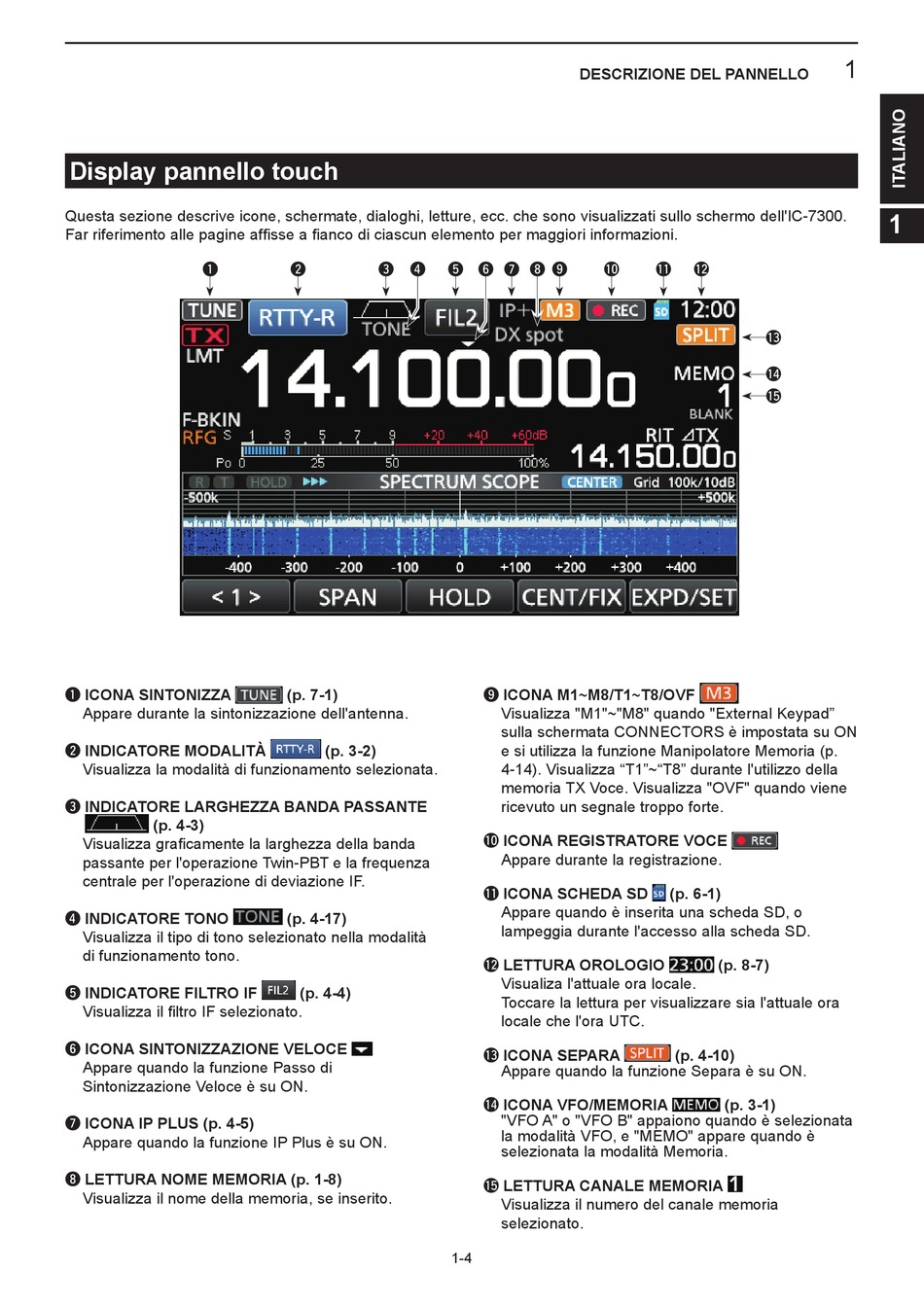

Display pannello touch

Questa sezione descrive icone, schermate, dialoghi, letture, ecc. che sono visualizzati sullo schermo dell'IC-7300.
Far riferimento alle pagine affisse a fianco di ciascun elemento per maggiori informazioni.
q
q ICONA SINTONIZZA
Appare durante la sintonizzazione dell'antenna.
w INDICATORE MODALITÀ
Visualizza la modalità di funzionamento selezionata.
e INDICATORE LARGHEZZA BANDA PASSANTE
(p. 4-3)
V isualizza graficamente la larghezza della banda
passante per l'operazione Twin-PBT e la frequenza
centrale per l'operazione di deviazione IF.
r INDICATORE TONO
Visualizza il tipo di tono selezionato nella modalità
di funzionamento tono.
t INDICATORE FILTRO IF
V isualizza il filtro IF selezionato.
y ICONA SINTONIZZAZIONE VELOCE
A ppare quando la funzione Passo di
Sintonizzazione Veloce è su ON.
u ICONA IP PLUS (p. 4-5)
A ppare quando la funzione IP Plus è su ON.
i LETTURA NOME MEMORIA (p. 1-8)
Visualizza il nome della memoria, se inserito.
w e r t
(p. 7-1)
(p. 3-2)
(p. 4-17)
(p. 4-4)
1-4
DESCRIZIONE DEL PANNELLO
y u i o !0
o ICONA M1~M8/T1~T8/OVF
Visualizza "M1"~"M8" quando "External Keypad"
sulla schermata CONNECTORS è impostata su ON
e si utilizza la funzione Manipolatore Memoria (p.
4-14). Visualizza "T1"~"T8" durante l'utilizzo della
memoria TX Voce. Visualizza "OVF" quando viene
ricevuto un segnale troppo forte.
!0 ICONA REGISTRATORE VOCE
Appare durante la registrazione.
!1 ICONA SCHEDA SD
Appare quando è inserita una scheda SD, o
lampeggia durante l'accesso alla scheda SD.
!2 LETTURA OROLOGIO
Visualiza l'attuale ora locale.
Toccare la lettura per visualizzare sia l'attuale ora
locale che l'ora UTC.
!3 ICONA SEPARA
Appare quando la funzione Separa è su ON.
!4 ICONA VFO/MEMORIA
"VFO A" o "VFO B" appaiono quando è selezionata
la modalità VFO, e "MEMO" appare quando è
selezionata la modalità Memoria.
!5 LETTURA CANALE MEMORIA
Visualizza il numero del canale memoria
selezionato.
!1 !2
!3
!4
!5
(p. 6-1)
(p. 8-7)
(p. 4-10)
(p. 3-1)
