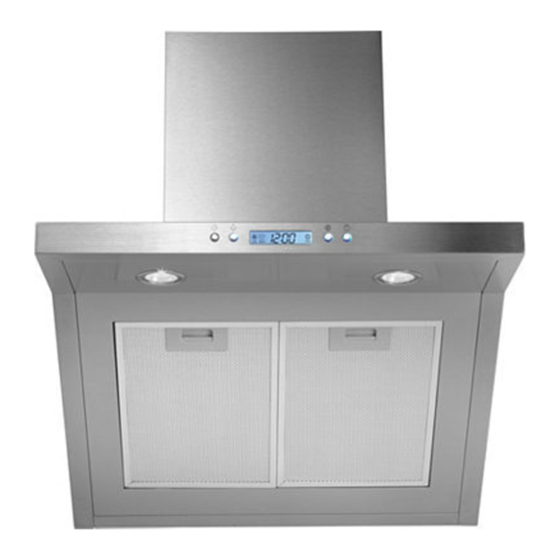

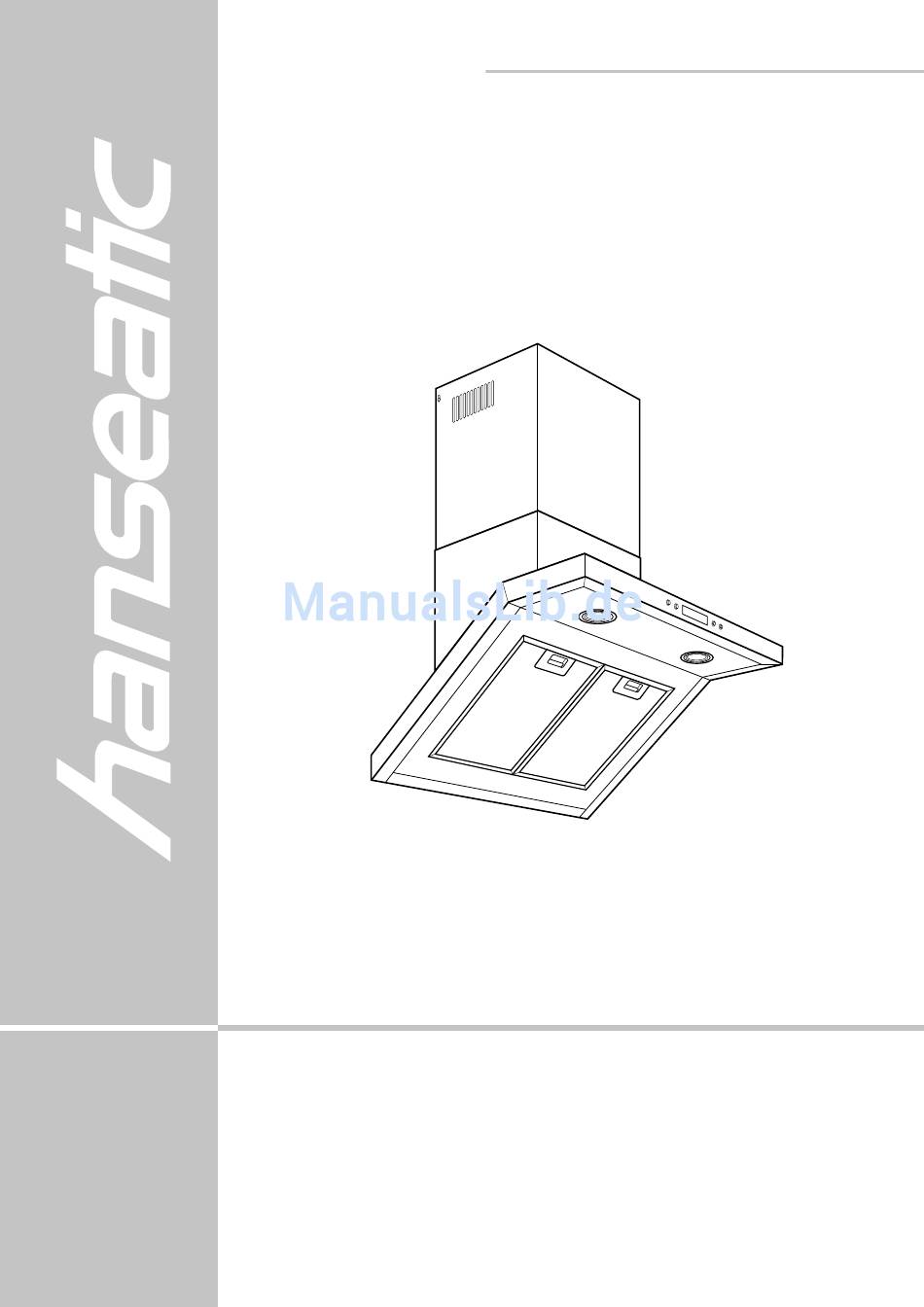

- Seite 1 SY-3502D-E1-C-600 (60 cm) SY-3502D-E1-C-900 (90 cm) Gebrauchsanleitung Kaminhaube Anleitung, Nr.: 91840 HC 20110823 Bestellnummer: 735063 (60 cm) Bestellnummer: 735240 (90 cm) Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Ihre Dunstabzugshaube Stellt Sich Vor
Information Ihre Dunstabzugshaube stellt sich vor Ihre Dunstabzugshaube stellt sich vor Diese Gebrauchsanleitung beschreibt zwei Dunstanzugshauben, die sich nur im Design und in der Anzahl der Fettfi lter unterschei- den. Im Weiteren ist in den Abbildungen das Gerät mit zwei Fett- fi... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Information Inhaltsverzeichnis Ihre Dunstabzugshaube stellt sich vor Bedienung Ausstattungsmerkmale Bedienelemente Kontrolle ist besser Uhrzeit einstellen Zubehör Gebläse Timer... (nicht im Lieferumfang enthalten) Bestimmungsgemäßer Gebrauch Pfl ege und Wartung Inhaltsverzeichnis Reinigung 5 Minuten für Ihre Sicherheit ... Fettfi lter reinigen Begriffserklärung (Abluft- und Umluftbetrieb) Sicherheitshinweise... -
Seite 4: Minuten Für Ihre Sicherheit
Information 5 Minuten für Ihre Sicherheit ... 5 Minuten für Ihre Sicherheit ... 5 Minuten sollte Ihnen Ihre Si cher heit wert sein! Län ger dau ert es nicht, un se re Si cher heits hin wei se durchzulesen. Begriffserklärung Folgende Si gnal be grif fe fi... - Seite 5 5 Minuten für Ihre Sicherheit ... Information Gefahr! Der Abstand zwischen der Oberfläche der Koch- stelle und der Unterkante der Abzugshaube muss bei Gasherden mindestens 65 cm betragen. Beachten Sie jedoch unbedingt die Gebrauchsanleitung Ihres Gasherdes! Wenn dort ein größerer Abstand vor- geschrieben ist, muss dieser berücksichtigt werden.
-
Seite 6: Besondere Sicherheitshinweise Für Abluftbetrieb
Information 5 Minuten für Ihre Sicherheit ... Besondere Sicherheitshinweise für Abluft- betrieb Gefahr! Dem Raum, in dem eine Dunstabzugshaube im Ab- luftbetrieb arbeitet, wird durch das Gebläse Luft ent- zogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten (z.B. Gas- oder andere Brennstoffheizungen) in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauer- stoff entzogen werden. -
Seite 7: Teileliste
Teileliste Information Teileliste Um Ihnen die Montage Ihrer Dunstabzugshaube so einfach wie möglich zu machen, sind alle Einzelteile durchnummeriert: Die fett gedruckte Zahl ist die Teilenummer, die Ihnen hilft, einzelne Teile zu identifi zieren. Bevor Sie mit der Montage beginnen, prüfen Sie bitte, ob alle Ein- zelteile vorhanden und unbeschädigt sind. -
Seite 8: Informationen Zur Montage
Information Informationen zur Montage Informationen zur Montage Ihre Dunstabzugshaube kann im Abluft- oder Umluftbetrieb be- nutzt werden. Umluftbetrieb Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen wieder der Raumluft zugeführt. Die Reinigung erfolgt durch die Fettfi lter und zusätzlich durch die Kohlefi... -
Seite 9: Stromanschluss
Informationen zur Montage Information Stromanschluss Damit später kein störendes Kabel sichtbar ist, sollten Sie auch den Stromanschluss vor der Montage planen. Gefahr! Arbeiten an Elektroinstallationen dürfen nur von auto- risiertem Fachpersonal durchgeführt werden. Benötigen Sie eine zusätzliche Steckdose für das Gerät, beauftra- gen Sie einen Elektrofachbetrieb. -
Seite 10: Montage
Vorbereitung Montage Montage Werkzeuge und Hilfsmittel Zur Montage benötigen Sie etwas handwerkliches Geschick. Be- achten Sie die vorgegebene Reihenfolge der Montageschritte. Bevor Sie beginnen, legen Sie sich folgende Ausrüstung zurecht: – Kreuzschlitz-Schraubendreher, Größe 2 – Bohrmaschine mit für die Wand geeigneten Bohrern ø 8 mm –... -
Seite 11: Dunstabzugshaube Montieren
Montage Vorbereitung Dunstabzugshaube montieren Achtung! Stellen Sie sicher, dass beim Bohren der Löcher keine Leitungen beschädigt werden. Wichtig! Unbedingt die Gebrauchsanleitung Ihres Gasherds be- achten! Wird ein größerer Abstand als 65 cm vorge- schrieben, muss dieser berücksichtigt werden. 1. Um das Gerät exakt über der Mitte des Herds zu platzieren, zunächst eine Hilfslinie an die Wand zeichnen (senkrechte Li- nie mit Hilfe einer Wasserwaage oder einem Lot von der Mitte des Herds bis zur Decke). -
Seite 12: Montage Des Kamins
Vorbereitung Montage 8. Dunstabzugshaube in die Wandhalterung einhängen. 9. Verriegelung der Fettfi lters nach oben schieben und die Fettfi lter vorsichtig nach unten abnehmen. 10. Die Bohrlöcher von innen durch das Gerät an der Wand an- zeichnen. 11. Dunstabzugshaube wieder vorsichtig von der Wand abneh- men. - Seite 13 Montage Vorbereitung 2. An den markierten Stellen Löcher, Durchmesser mindestens ø 8 mm, in die Wand bohren. 3. Zwei Dübel in die Bohrungen schlagen. 4. Wandhalterung mit zwei Schrauben an die Wand schrauben. 5. Halteblech mit zwei Schrauben an die untere Kamin blende schrauben.
- Seite 14 Vorbereitung Montage 8. Bei Abluftbetrieb: Abluftschlauch mit der 150 mm durch- messenden Öffnung (siehe Markierung auf dem Abluft- schlauch) auf den Anschluss in/an der Wand/Decke auf- stecken. 9. Bei Abluftbetrieb: Abluftschlauch mit der 153 mm durch- messenden Öffnung oben auf die Rückschlagskappe auf- stecken.
-
Seite 15: Kohlefi Lter Für Umluftbetrieb Einsetzen
Montage Vorbereitung Kohlefi lter für Umluftbetrieb einsetzen Die Kohlefi lter (Geruchsfi lter) sind mit Aktivkohle gefüllt, wel- che die Küchendünste während des Kochens reduziert. Bei häufi gem Gebrauch sollten Sie diese Filter regelmäßig wech- seln. Sehen Sie dazu auch das Kapitel „Kohlefilter erneuern (nur bei Umluftbetrieb)“... -
Seite 16: Bedienung
Bedienung Bedienung Bedienung Bedienelemente Timer-Taste Ein-/Ausschalter für die Beleuchtung/Wert verringern LED-Anzeigefenster Taste zum Regulieren der Gebläsestärke/Wert erhöhen Ein-/Ausschalter für das Gebläse Uhrzeit einstellen Hinweis: wenn im Uhrzeit-Modus 10 Sekunden lang keine Taste gedrückt wird, kehrt die Elektronik in den Normalmodus zurück. 1. -
Seite 17: Gebläse
Bedienung Bedienung Gebläse Das Gebläse Ihrer Dunstabzugshaube ist in drei Stufen einstellbar. • Schalten Sie das Gebläse immer ein, wenn Sie mit dem Kochen oder Braten beginnen. So wird der Küchendunst von Anfang an beseitigt. • Lassen Sie das Gebläse laufen, solange Küchendünste oder Dampf entstehen. - Seite 18 Bedienung Bedienung 5. Wenn die gewünschte Gebläselaufzeit eingestellt ist, 1x Taste drücken. Die Anzeige zählt die Zeit jetzt bis auf 00 Mi- nuten herunter und schaltet dann das Gebläse ab. 6. Um das Gebläse vorzeitig auszuschalten, Taste 1x drücken. Betriebsleuchte Ihre Dunstabzugshaube ist mit zwei Halogenlampen ausgestattet.
-
Seite 19: Pfl Ege Und Wartung
Pfl ege und Wartung Allgemeines Pflege und Wartung Reinigung Gefahr! Vor dem Reinigen der Dunstabzugshaube muss der Netz- stecker gezogen werden. Ist er schwer zugänglich, Strom an der entsprechenden Hauptsicherung abschalten. Fettrückstände an der Dunstabzugshaube können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass die Oberfl... -
Seite 20: Kohlefi Lter Erneuern (Nur Bei Umluftbetrieb)
Allgemeines Pfl ege und Wartung 4. Die Fettfi lter wieder einsetzen. Hierzu die Fettfi lter unten in die Aussparung einsetzen. 5. Die Verriegelung nach hinten schieben, die Fettfi lter nach oben andrücken und die Verriegelung loslassen. Die Fettfi lter rasten ein. 6. - Seite 21 Pfl ege und Wartung Allgemeines 4. Die Kohlefi lter wie oben dargestellt rechts und links auf den Motor aufsetzen und festdrehen. 5. Die Fettfi lter wieder einsetzen. Hierzu die Fettfi lter ten in die Aussparung einsetzen. 6. Die Verriegelung nach hinten schieben, die Fettfi lter nach oben andrücken und die Verriegelung loslassen.
-
Seite 22: Wechseln Der Halogenlampe
Allgemeines Pfl ege und Wartung Wechseln der Halogenlampe Sollte eine der Leuchten nicht mehr funktionieren, muss die Lam- pe ausgewechselt werden. Sie benötigen je eine Halogenlampe mit Stecksockel, 12 V, max. 20 Watt. Stromschlaggefahr! Das Gerät arbeitet mit gefährlicher Spannung. Ziehen Sie vor dem Wechseln der Lampe den Netzstecker. -
Seite 23: Wenn's Mal Ein Problem Gibt
0,14 Euro/Min. Festnetz / Mobilfunk abweichend, max. 0,42 Euro/Min. Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung: Kaminhaube SY-3502D-E1-C-600 und Bestellnummer 735063 (für die 60 cm- Variante) oder SY-3502D-E1-C-900 und Bestellnummer 735240 (für die 90 cm-Variante). Kaminhaube... -
Seite 24: Umweltschutz Leicht Gemacht
Allgemeines Umweltschutz leicht gemacht Umweltschutz leicht gemacht Verpackungstipps Unsere Verpackungen wer den aus um welt freund li chen, wie der ver- wert ba ren Materialien hergestellt: – Außenverpackung aus Pappe – Formteile aus ge schäum tem, FCKW-freiem Po ly sty rol (PS) –... -
Seite 25: Stichwortverzeichnis
Stichwortverzeichnis Allgemeines Stichwortverzeichnis Abluftbetrieb 8 Problem beheben 23 Altgeräte 24 Anbaustelle 10,11 Reinigung 19 Bedienung 16 Bezirksschornsteinfeger 6 Service 23 Sicherheitshinweise 4 Sicherheitshinweise für Abluftbetrieb 6 Deckendurchbruch 6,10 Stromanschluss 9 Stromschlaggefahr 4 Entsorgung Gerät 24 Technische Daten 26 Erstickungsgefahr 4 Timer 17 Fehlersuchtabelle 23 Umluftbetrieb 8... -
Seite 26: Technische Daten
17 kg Anschluss Abluftschlauch ø 15,3 cm max. Luftdurchsatz bei Abluft 600 m Schutzklasse: Modellbezeichnung – 60 cm-Variante: SY-3502D-E1-C-600 , Artikelnr. 735063 – 90 cm-Variante: SY-3502D-E1-C-900, Artikelnr. 735240 Zubehör (nicht im Lieferumfang enthalten) – Aktivkohlefi lter, (erforderlich für Umluftbetrieb), Bestell- Experten-Team nummer 625444, zu bestellen bei unserem Experten-Team.
