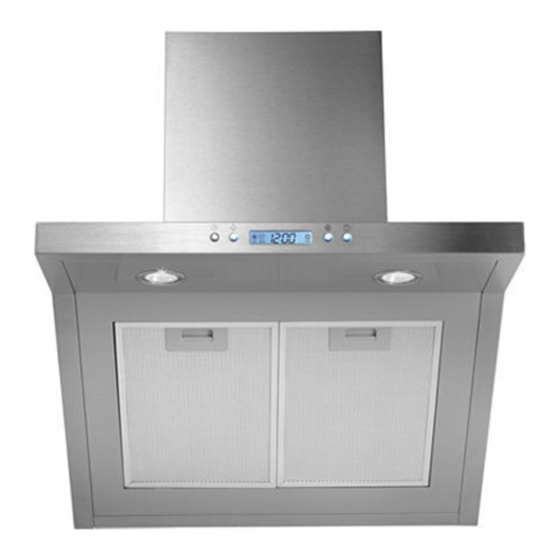

hanseatic SY-3502D-E1-C-600 Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für SY-3502D-E1-C-600:
- Gebrauchsanleitung (28 Seiten) ,
- Gebrauchsanleitung (28 Seiten)
Verwandte Anleitungen für hanseatic SY-3502D-E1-C-600
Inhaltszusammenfassung für hanseatic SY-3502D-E1-C-600

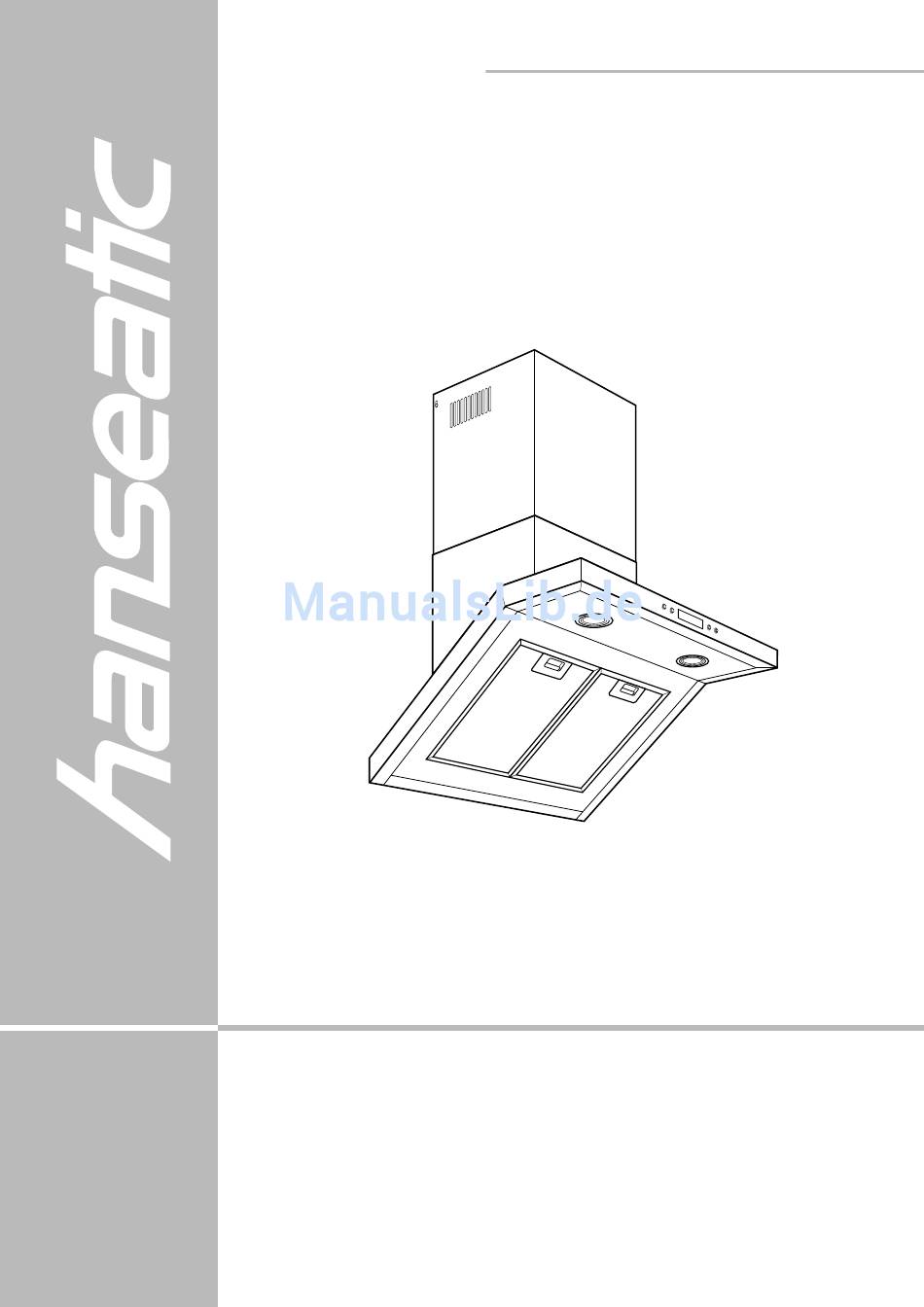

- Seite 1 SY-3502D-E1-C-600 (60 cm) SY-3502D-E1-C-900 (90 cm) Gebrauchsanleitung Kaminhaube Anleitung, Nr.: 91840 HC 20141121 Bestellnummer: 735 063 (60 cm) Bestellnummer: 735 240 (90 cm) Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Seite 2: Information
Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze! Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisun- gen an jeden nachfolgenden Verwender des Produkts weiter. Kaminhaube SY-3502D-E1-C-600/900... -
Seite 3: Inhaltsverzeichnis
Technische Daten ....32 Zubehör ......32 Kaminhaube SY-3502D-E1-C-600/900... -
Seite 4: Minuten Für Ihre Sicherheit
Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. • Reparaturen an Elektrogeräten dürfen nur von auto- risierten Fachkräften ausgeführt werden. Unsachge- mäß durchgeführte Reparaturen können erhebliche Gefahren für den Benutzer bedeuten. Kaminhaube SY-3502D-E1-C-600/900... - Seite 5 (mit einem Leitungssuchgerät die betreffenden Stellen überprüfen). • Verwenden Sie nur Montagematerial, das für die Be- schaffenheit Ihrer Decken und Wände geeignet ist. Sollten Sie sich bei der Auswahl nicht sicher sein, las- sen Sie sich durch einen Fachmann beraten. Kaminhaube SY-3502D-E1-C-600/900...
-
Seite 6: Besondere Sicherheitshinweise Für Abluft Betrieb
Dies kann dazu führen, dass die Flamme erlischt und Gas austritt bzw. die Abgase in den Raum gesogen werden. • Ein gefahrloser Betrieb ist möglich, wenn z.B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nach- Kaminhaube SY-3502D-E1-C-600/900... - Seite 7 • Flambieren Sie nicht unter der Dunstabzugshau- be! Es besteht Brandgefahr. Frittiert werden darf unter der Dunstabzugshaube wegen Brandgefahr nur unter ständiger Beobachtung. • Halten Sie Ihre Dunstabzugshaube sauber. Fettab- lagerungen können sich bei starker Hitzeeinwirkung entzünden. Kaminhaube SY-3502D-E1-C-600/900...
- Seite 8 Abluft. Fragen Sie Ihren Bezirksschorn- steinfeger um Rat. • Behandeln Sie Fettfilter vorsichtig, damit das feine Geflecht nicht verbiegt oder knickt. • Setzen Sie Fettfilter nach der Reinigung erst wieder ein, wenn sie völlig getrocknet sind. Kaminhaube SY-3502D-E1-C-600/900...
- Seite 9 • Werden im gleichen Raum auch offene Feuerstellen betrie- ben, erkundigen Sie sich vor Montage bei Ihrem Bezirks- schornsteinfeger nach den örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise. Kaminhaube SY-3502D-E1-C-600/900...
-
Seite 10: Teileliste
Fachhandel (z.B. einem Baumarkt) erwerben. Sie benötigen: 9 Schrauben sowie dazu passende Dübel. Zubehör (nicht im Lieferumfang enthalten) – Aktivkohlefilter (ohne Abbildung, erforderlich für Umluft- betrieb) Die Bezugsquelle entnehmen Sie der Tabelle „Technische Daten“ auf Seite 32. Kaminhaube SY-3502D-E1-C-600/900... -
Seite 11: Informationen Zur Montage
örtlichen Vorschriften. • Sind Sie Mieter einer Wohnung, ist die Genehmigung des Hauseigentümers erforderlich. • Beachten Sie unbedingt die Sicherheitshinweise, ab Seite 4. Der Anschluss für den Abluftschlauch muss vor der nachfolgend beschriebenen Montage fertig gestellt sein. Kaminhaube SY-3502D-E1-C-600/900... -
Seite 12: Stromanschluss
Es muss die gesetzliche Vorschrift eingehalten werden, dass der Stecker zugänglich ist. D.h. auch nach Montage der Blende müs- sen Sie den Stecker erreichen können. Lassen Sie die Montage und elektrische Installation der Dunst- abzugshaube nur von einer autorisierten Fachkraft vornehmen! Kaminhaube SY-3502D-E1-C-600/900... -
Seite 13: Vorbereitung
– Luftschlauch, ø 15 cm, für Abluftbetrieb, oder Aktivkohle filter für Umluftbetrieb. Schutzfolien entfernen Die lackierten Flächen Ihrer neuen Dunstabzugshaube sind zum Schutz vor Kratzern während des Transports mit Folien überzo- gen. Ziehen Sie die Schutzfolien erst kurz vor der endgültigen Befestigung der Dunstabzugshaube ab. Kaminhaube SY-3502D-E1-C-600/900... -
Seite 14: Nur Für Abluftbetrieb
• Wird der Abluftschlauch durch eine Außenwand ge- führt, muss der Luftaustritt von außen mit einer Ab- deckung mit selbstöffnenden Schlitzen (nicht im Lie- ferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt. Kaminhaube SY-3502D-E1-C-600/900... -
Seite 15: Dunstabzugshaube Montieren
Bohrlöcher markieren. 5. An den markierten Stellen Löcher mit einem den Dübeln ent- sprechenden Durchmesser in die Wand bohren. 6. Drei Schraubdübel in die Bohrlöcher stecken. 7. Die Wandhalterung 7 mit drei Schrauben an die Wand schrauben. Kaminhaube SY-3502D-E1-C-600/900... - Seite 16 13. An den markierten Stellen Löcher mit einem den Dübeln entsprechenden Durchmesser in die Wand bohren. 14. Zwei Dübel in die Bohrlöcher stecken. 15. Dunstabzugshaube 1 wieder in die Wandhalterung 7 einhän- gen und mit zwei Schrauben an die Wand schrauben. Kaminhaube SY-3502D-E1-C-600/900...
-
Seite 17: Kamin Montieren
4. Zwei Dübel in die Bohrungen schlagen. 5. Wandhalterung 5 mit zwei Schrauben an die Wand schrauben. 6. Halteblech 6 mit zwei Schrauben 8 an die untere Kamin- blende 2 schrauben. 7. Obere Kaminblende 2 in die untere Kaminblende 2 hinein- schieben. Kaminhaube SY-3502D-E1-C-600/900... - Seite 18 10. Bei Abluftbetrieb: Abluftschlauch 3 mit der 153 mm durch- messenden Öffnung oben auf die Rückschlagklappe 4 auf- stecken. 11. Stromanschluss herstellen. 12. Obere Kaminblende 2 bis zur Wandhalterung 5 hochziehen und mit zwei Schrauben 8 festschrauben. Kaminhaube SY-3502D-E1-C-600/900...
-
Seite 19: Kohlefilter Für Umluftbetrieb Einsetzen
2. Die Fettfilter 12 wieder einsetzen. Hierzu die Fettfilter 12 un- ten in die Aussparung einsetzen. 3. Die Verriegelung nach hinten schieben, die Fettfilter 12 nach oben andrücken und die Verriegelung loslassen. Die Fettfilter 12 rasten ein. 4. Stromversorgung herstellen. Kaminhaube SY-3502D-E1-C-600/900... -
Seite 20: Bedienung
Wert schnell, bis die Taste wie- der losgelassen wird. 6. Wenn der richtige Wert für die Minuten eingestellt ist, 1x Taste drücken. Die Uhrzeit wird gespeichert und die Elektro- nik kehrt in den Normalmodus zurück. Kaminhaube SY-3502D-E1-C-600/900... -
Seite 21: Gebläse
: Wert wird erhöht. Wenn die jeweilige Taste länger gedrückt gehalten wird, verringert/erhöht sich der Wert schnell, bis die Taste wieder losgelassen wird. Wird der Wert bei 00 Minuten noch weiter verringert, startet die Anzeige wieder mit 60 Minuten. Kaminhaube SY-3502D-E1-C-600/900... - Seite 22 Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden. 1. Taste 15 drücken, um die Beleuchtung einzuschalten. Die Beleuchtung wird angeschaltet und in der Anzeige 16 er- scheint LAMP 2. Taste 15 erneut drücken, um die Beleuchtung auszuschal- ten. Kaminhaube SY-3502D-E1-C-600/900...
-
Seite 23: Pflege Und Wartung
• Setzen Sie Fettfilter nach der Reinigung erst wieder ein, wenn sie völlig getrocknet sind. • Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häu- figer – im Geschirrspüler (bis 65 °C) oder in warmer Spülmit- tellauge. Kaminhaube SY-3502D-E1-C-600/900... -
Seite 24: Kohlefilter Erneuern (Nur Bei Umluftbetrieb)
5. Die Fettfilter 12 wieder einsetzen. Hierzu die Fettfilter 12 un- ten in die Aussparung einsetzen. 6. Die Verriegelung nach hinten schieben, die Fettfilter 12 nach oben andrücken und die Verriegelung loslassen. Die Fettfilter 12 rasten ein. 7. Stromversorgung herstellen. Kaminhaube SY-3502D-E1-C-600/900... -
Seite 25: Wechseln Der Halogenlampe
• Berühren Sie die Halogenlampe nicht mit den Fin- gern, da dies ihre Lebensdauer reduziert. Verwenden Sie ein trockenes Tuch. 1. Netzstecker ziehen oder Strom an der entsprechenden Haus- sicherung abschalten. 2. Den Abdeckrahmen 19 der Leuchte mit einem dünnen Schraubendreher vorsichtig anheben und abnehmen. Kaminhaube SY-3502D-E1-C-600/900... - Seite 26 Allgemeines 3. Die Glasabdeckung 20 ebenfalls entnehmen. 4. Die defekte Lampe 21 aus dem Sockel herausziehen und ei- ne neue einsetzen. 5. Die Glasabdeckung 20 und den Abdeckrahmen 19 wieder aufsetzen. 6. Stromversorgung wieder herstellen. Kaminhaube SY-3502D-E1-C-600/900...
-
Seite 27: Wenn's Mal Ein Problem Gibt
Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Sa. 8 – 16 – für die 60 cm-Variante: Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf Gerätebezeichnung: SY-3502D-E1-C-600 Bestellnummer: 735 063 – für die 90 cm-Variante: Gerätebezeichnung: SY-3502D-E1-C-900 Bestellnummer: 735 240... -
Seite 28: Umweltschutz Leicht Gemacht
Weitere Informationen zu diesem Thema finden Sie auch auf den Service-Seiten unseres aktuellen Hauptkataloges oder auf unse- rer Internetseite unter der Rubrik Service. Entsorgung der Kohlefilter für Umluftbe- trieb Die verbrauchten Kohlefilter können Sie mit dem Hausmüll ent- sorgen. Kaminhaube SY-3502D-E1-C-600/900... - Seite 29 – Reduzieren Sie nicht den Querschnitt des Gebläsestutzens. Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug. – Wählen Sie einen Mauerkasten mit Außenwandjalousien, die sich beim Betrieb völlig öffnen. Kaminhaube SY-3502D-E1-C-600/900...
-
Seite 30: Stichwortverzeichnis
Stromanschluss 12 Deckendurchbruch 8,14 Technische Daten 32 Timer 21 Entsorgung Gerät 28 Umluftbetrieb 11 Umweltschutz 28 Fehlersuchtabelle 27 Fettfilter reinigen 23 Zubehör 2 Frittieren 7 Gebläse 20,21 Halogenlampe wechseln 25 Kernbohrung 8,14 Kohlefilter 24 Kontrolle 2 Problem beheben 27 Kaminhaube SY-3502D-E1-C-600/900... -
Seite 32: Technische Daten
17 kg SY-3502D-E1-C-900 Höhe gesamt SY-3502D-E1-C-600: 87 cm SY-3502D-E1-C-900: 97 cm Höhe der Kaminblende SY-3502D-E1-C-600: 45 - 83 cm SY-3502D-E1-C-900: 55 - 93 cm Anschluss Abluftschlauch ø 15 cm *) Ermittelt gemäß Dokument „DELEGIERTE VERORDNUNG Hinweis (EU) Nr. 65/2014 der Kommission vom 1. Oktober 2013 zur Er- für unsere Kunden in...
