System Sensor LZR-1M Installations- Und Wartungsanleitung

Diese Produkt entspricht der Klasse A. Der Betrieb in Wohnräumen kann unter Umständen zu elektromagnetischen
Störungen von Geräten führen, die dann gegebenenfalls auf Kosten des Betreibers angepasst werden müssen.
DREIJÄHRIGE GARANTIE
System Sensor gewährleistet für den zugehörigen Rauchbrandmelder bei
Materialfehlern und Fehlern trotz bestimmungsgemäßem Gebrauch eine
Garantiezeit von 3 Jahren ab dem Herstellungsdatum. System Sensor
gibt ausdrücklich keine weiteren Gewährleistungsansprüche. Weder
Repräsentanten, Vertreter, Händler oder Mitarbeiter des Unternehmens
haben die Befugnis diese Gewährleistung zu erhöhen oder zu abzuändern.
Die Verpflichtung des Unternehmens ist begrenzt auf die Reparatur oder
den Austausch für jeden defekten Teil des Melders durch Materialfehler
oder dem bestimmungsgemäßem Gebrauch sowie dem Service für einen
Zeitraum von drei Jahren ab dem Herstellungsdatum.
Nach der telefonischen Anfrage über die gebührenfreie Telefonnummer
800-SENSOR2 (736-7672) zu einer Reparatur-Kennziffer (RA#), senden Sie
die defekten Baugruppen versandfertig verpackt an: System Sensor, Repair
Department, RA #__________, 3825 Ohio Avenue, St. Charles, IL 60174.
Bitte fügen Sie eine kurze Beschreibung des Fehlers oder der vermuteten
Störungsursache bei.
Die Staubschutzabdeckung bietet einen begrenzten Schutz gegen Verunreinigung während des Transportes. Die
Staubschutzabdeckung muss vor der Inbetriebnahme entfernt werden damit der Melder den Brandrauch erkennen kann.
Vor dem Beginn von Bau- oder Gebäudesanierungsarbeiten sollte der Melder entnommen werden.
D200-44-00
0832
0832-CPD-0196
WARNUNG
Das Unternehmen ist nicht zur Reparatur oder dem Austausch verpflich-
tet, wenn der Melder nach dem Herstellungsdatum unsachgemäß behan-
delt, verändert oder umgebaut wurde.
Unter keinen Umständen haftet das Unternehmen für Folgen oder
Nebenwirkungen bei einem Verstoß gegen die Garantiebestimmungen,
unabhängig davon ob diese zugesagt oder erwartet worden sind, auch
dann nicht wenn ein Fehler oder eine Nachlässigkeit des Unternehmens
vorliegt.
Einige Staaten untersagen den Ausschluss oder die Einschränkung von
Folge- und Begleitschäden so das gegebenenfalls die oben genannte
Haftungsbegrenzung für Sie nicht anwendbar ist. Diese Garantie sichert
Ihnen bestimmte Rechte zu, die durch weitere Rechte von Land zu Land
unterschiedlich ausfallen können.
ACHTUNG
4
©
2005 System Sensor
INSTALLATIONS- UND WARTUNGSANLEITUNG
LZR-1M INTELLIGENTER
LASER RAUCHMELDER
Lesen Sie vor der Installation das System Sensor Merkblatt
zum ordnungsgemäßen Gebrauch von Rauchmeldern
mit detaillierten Informationen zum Melderabstand,
Anordnung, Gruppierung, Verdrahtung und speziellen
Anwendungen. Kopien dieser Anleitung sind verfügbar
ohne diese System Sensor in Rechnung zu stellen. Dieser
Melder muss in Abstimmung mit der Installationsanleitung
der Brandmelderzentrale installiert werden.
HINWEIS: D iese Anleitung muss dem Betreiber der Anlage
ausgehändigt werden.
WICHTIG: D er Melder muss mindestens einmal in Jahr
gereinigt werden.
SPEZIFIKATION
Betriebsspannungsbereich:
Max. Ruhestrom:
max. Ruhestrom, durchschnittl.:
Max. Alarmstrom (LED ein):
Raumklima:
Betriebstemperaturbereich:
Höhe:
Durchmesser:
Gewicht:

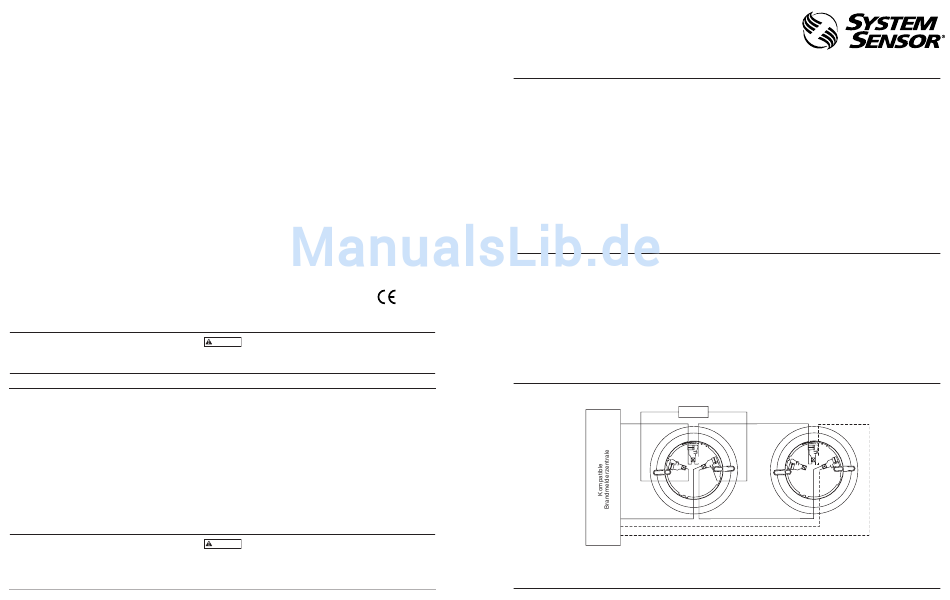

Figure 1. Wiring diagram:
D200-44-00
I56-2217-002
ALLGEMEINES
Der Meldertyp LZR-1M ist ein adressierbarer
Rauchbrandmelder mit einer Messkammer nach dem
LASER-Prinzip. Der Einsatz einer Laserdiode ermögli-
cht bei der Messung ein erheblich besseres Signal-
Störungsverhältnis im Vergleich zu einer normalen
LED Lichtquelle. Der Melder überträgt die gemessene
Rauchdichte und weitere Informationen zu der angeschlos-
senen Brandmelderzentrale. Mit den Drehschaltern wird
die Melderadresse eingestellt (siehe Abb. 2). Die beiden
Melder-LED werden von der Zentrale angesteuert und
zeigen den Melderstatus an. Im Normalbetrieb blinkt die
rote LED und leuchtet dauernd bei einem Alarm, Voralarm
oder einer Störung. Für den Anschluss einer optionalen
Melderparallelanzeige (RA400Z).steht ein eigener Ausgang
zur Verfügung.
15 bis 32 VDC
230µA @ 24 VDC (ohne Kommunikation)
330µA (Kommunikation mit blinkender LED alle 5 Sekunden)
6,5mA @ 24 VDC
10% bis 93% Rel. Luftfeuchte, ohne Betauung
–10 bis 50 °C (14° bis 122°F)
43 mm (1,7 Zoll) installiert mit Sockel B210LP
155 mm (6,1 Zoll) installiert mit Sockel B210LP
104 mm (4,1 Zoll) installiert mit Sockel B501
102 g
Parallelanzeige
+ –
+
2
3
1
–
–
Rückführung der Ringleitung
+
1
3825 Ohio Avenue, St. Charles, Illinois 60174
1-800-SENSOR2, FAX: 630-377-6495
www.systemsensor.com
2
3
1
C0136-00
I56-2217-002
