Advanced Contact Technology

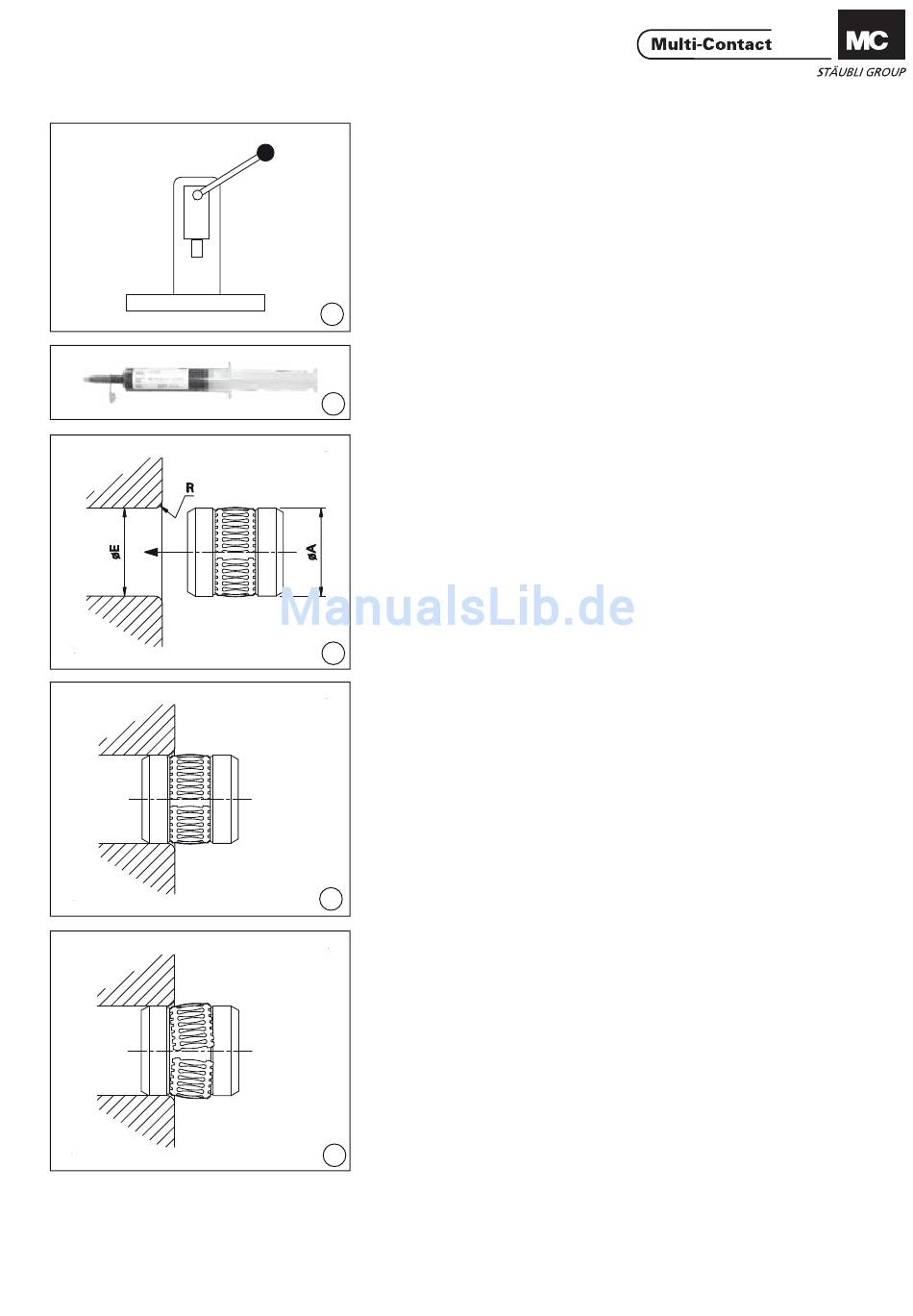

Notwendiges Werkzeug
(ill. 1)
Hydraulische Presse, Alternative:
Hammer mit Schlagstempel.
1
(ill. 2)
Schmiermittel
Klüberlectric KR44-402-50ML,
Bestell-Nr. 73.1056
2
(ill. 3)
Überprüfung des Bohrungsdurchmes-
sers: Bohrung Ø E = Ø A
3
(ill. 4)
Die Buchse wird so tief wie möglich
von Hand unter leichtem Drehen in
die Bohrung eingebracht.
Buchse auf keinen Fall verkanten!
Der Kontaktlamellenring muss auf
dem ganzen Umfang fest in der vorge-
sehenen Nut sitzen.
4
(ill. 5)
Unter keinen Umständen darf die
Randzähnung des MC Kontakt-
lamellenrings aus der Nut ragen.
5
www.multi-contact.com
Tools required
(ill. 1)
Hydraulic press, alternative:
Hammer with stamp.
(ill. 2)
Contact grease
Klüberlectric KR44-402-50ML,
Order No. 73.1056
(ill. 3)
Checking the hole diameter:
+0.1
Hole Ø E = Ø A
0
(ill. 4)
The sockets are inserted by hand with
a light twisting action as far as pos-
sible into the hole.
Under no circumstances should
the socket be tilted!
The Multilam band must be seated
over its complete circumference fi rmly
in the groove.
(ill. 5)
Under no circumstances should
the teeth of the MC Multilam band
project out over the groove.
+0.1
0
3 / 4
