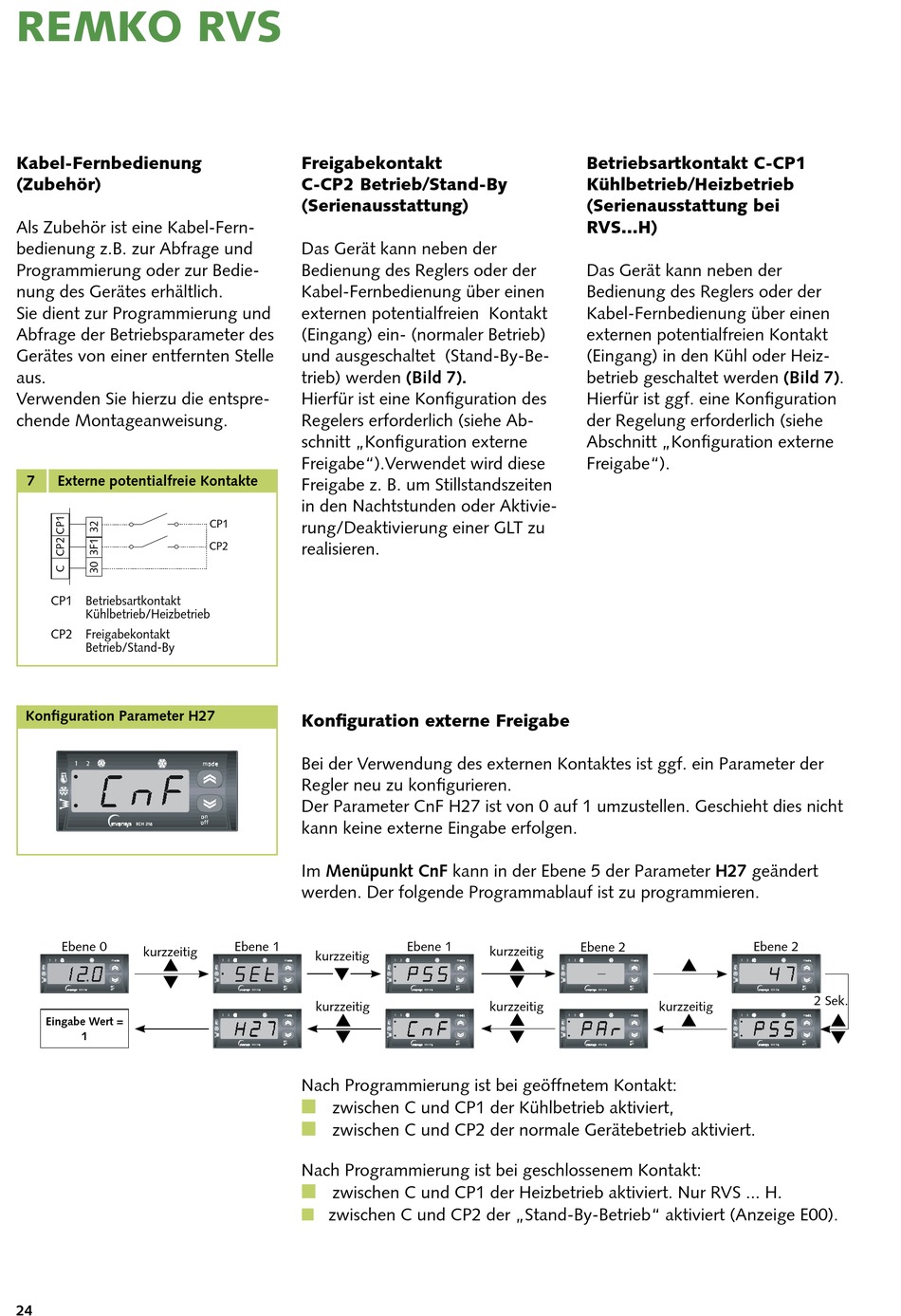

REMKO RVS 50 Bedienungsanleitung Seite 24

REMKO RVS
Kabel-Fernbedienung
(Zubehör)
Als Zubehör ist eine Kabel-Fern-
bedienung z.B. zur Abfrage und
Programmierung oder zur Bedie-
nung des Gerätes erhältlich.
Sie dient zur Programmierung und
Abfrage der Betriebsparameter des
Gerätes von einer entfernten Stelle
aus.
Verwenden Sie hierzu die entspre-
chende Montageanweisung.
 Externe potentialfreie Kontakte
CP1 Betriebsartkontakt
Kühlbetrieb/Heizbetrieb
CP2 Freigabekontakt
Betrieb/Stand-By
Konfiguration Parameter H�
Ebene 0
kurzzeitig
p
q
Eingabe Wert =
1
�
Freigabekontakt
�-�P2 Betrieb/Stand-By
(Serienausstattung)
Das Gerät kann neben der
Bedienung des Reglers oder der
Kabel-Fernbedienung über einen
externen potentialfreien Kontakt
(Eingang) ein- (normaler Betrieb)
und ausgeschaltet (Stand-By-Be-
trieb) werden (Bild ).
Hierfür ist eine Konfiguration des
Regelers erforderlich (siehe Ab-
schnitt „Konfiguration externe
Freigabe").Verwendet wird diese
Freigabe z. B. um Stillstandszeiten
in den Nachtstunden oder Aktivie-
CP1 rung/Deaktivierung einer GLT zu
CP2 realisieren.
Konfiguration externe Freigabe
Bei der Verwendung des externen Kontaktes ist ggf. ein Parameter der
Regler neu zu konfigurieren.
Der Parameter CnF H27 ist von 0 auf 1 umzustellen. Geschieht dies nicht
kann keine externe Eingabe erfolgen.
Im Menüpunkt CnF kann in der Ebene 5 der Parameter H� geändert
werden. Der folgende Programmablauf ist zu programmieren.
Ebene 1
kurzzeitig
q
kurzzeitig
p
q
Nach Programmierung ist bei geöffnetem Kontakt:
■ zwischen C und CP1 der Kühlbetrieb aktiviert,
■ zwischen C und CP2 der normale Gerätebetrieb aktiviert.
Nach Programmierung ist bei geschlossenem Kontakt:
■ zwischen C und CP1 der Heizbetrieb aktiviert. Nur RVS ... H.
zwischen C und CP2 der „Stand-By-Betrieb" aktiviert (Anzeige E00).
■
Ebene 1
kurzzeitig
p
q
kurzzeitig
p
q
Betriebsartkontakt �-�P1
Kühlbetrieb/Heizbetrieb
(Serienausstattung bei
RVS...H)
Das Gerät kann neben der
Bedienung des Reglers oder der
Kabel-Fernbedienung über einen
externen potentialfreien Kontakt
(Eingang) in den Kühl oder Heiz-
betrieb geschaltet werden (Bild ).
Hierfür ist ggf. eine Konfiguration
der Regelung erforderlich (siehe
Abschnitt „Konfiguration externe
Freigabe").
Ebene 2
p
kurzzeitig
p
Ebene 2
2 Sek.
p
q
