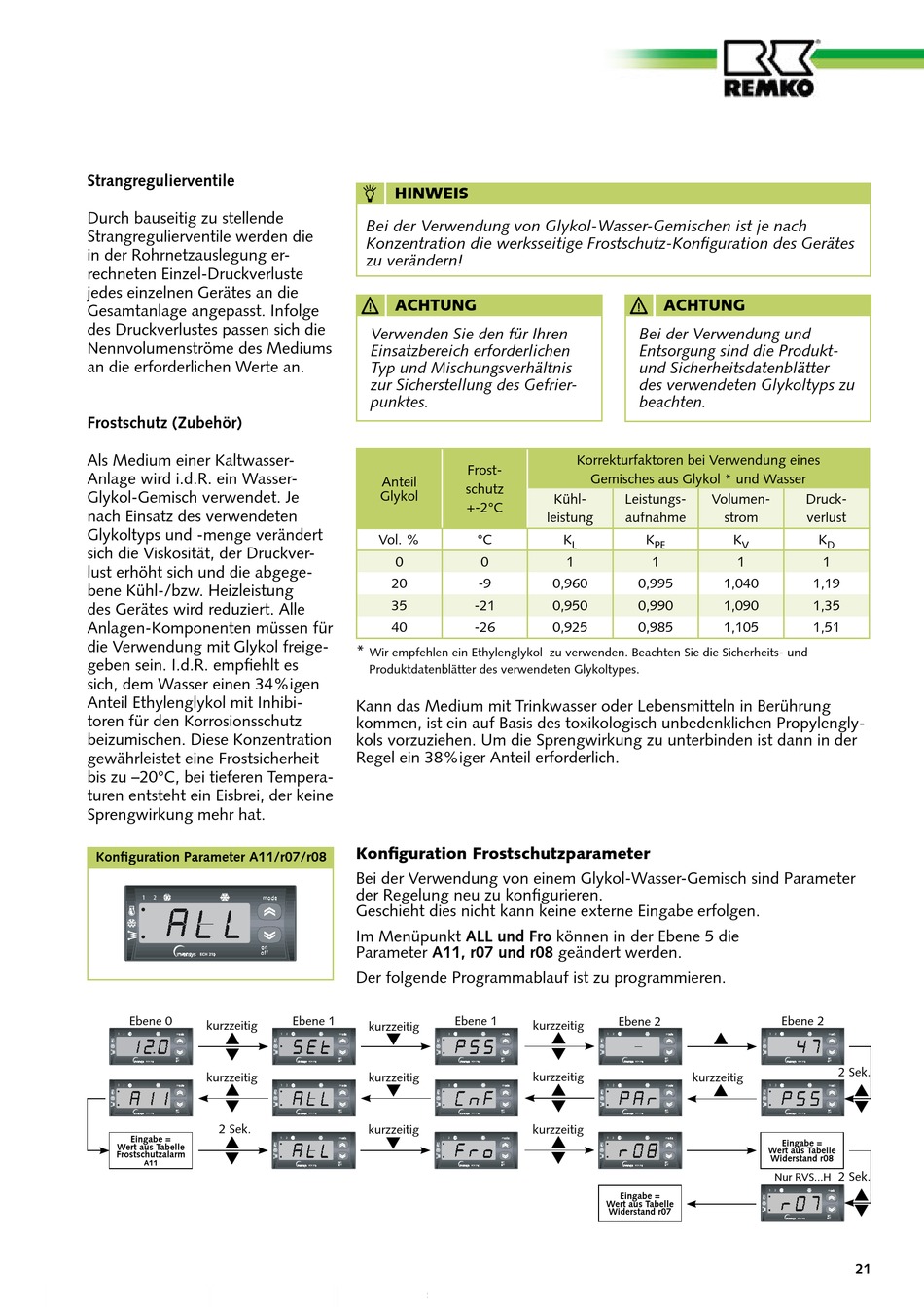

REMKO RVS 50 Bedienungsanleitung Seite 21

Strangregulierventile
Durch bauseitig zu stellende
Strangregulierventile werden die
in der Rohrnetzauslegung er-
rechneten Einzel-Druckverluste
jedes einzelnen Gerätes an die
Gesamtanlage angepasst. Infolge
des Druckverlustes passen sich die
Nennvolumenströme des Mediums
an die erforderlichen �erte an.
Frostschutz (Zubehör)
Als Medium einer Kaltwasser-
Anlage wird i.d.R. ein �asser-
Glykol-Gemisch verwendet. Je
nach Einsatz des verwendeten
Glykoltyps und -menge verändert
sich die Viskosität, der Druckver-
lust erhöht sich und die abgege-
bene Kühl-/bzw. Heizleistung
des Gerätes wird reduziert. Alle
Anlagen-Komponenten müssen für
die Verwendung mit Glykol freige-
geben sein. I.d.R. empfiehlt es
sich, dem �asser einen 34%igen
Anteil Ethylenglykol mit Inhibi-
toren für den Korrosionsschutz
beizumischen. Diese Konzentration
gewährleistet eine Frostsicherheit
bis zu –20°C, bei tieferen Tempera-
turen entsteht ein Eisbrei, der keine
Sprengwirkung mehr hat.
Konfiguration Parameter A11/r0/r0
Ebene 0
kurzzeitig
p
q
kurzzeitig
p
q
2 Sek.
p
Eingabe =
Wert aus Tabelle
Frostschutzalarm q
A11
HINWEIS HINWEIS
Bei der Verwendung von Glykol-Wasser-Gemischen ist je nach
Konzentration die werksseitige Frostschutz-Konfiguration des Gerätes
zu verändern!
A�HTUNG
Verwenden Sie den für Ihren
Einsatzbereich erforderlichen
Typ und Mischungsverhältnis
zur Sicherstellung des Gefrier-
punktes.
Frost-
Anteil
schutz
Glykol
+-2°C
Vol. %
0
20
35
40
*
�ir empfehlen ein Ethylenglykol zu verwenden. Beachten Sie die Sicherheits- und
Produktdatenblätter des verwendeten Glykoltypes.
Kann das Medium mit Trinkwasser oder Lebensmitteln in Berührung
kommen, ist ein auf Basis des toxikologisch unbedenklichen Propylengly-
kols vorzuziehen. Um die Sprengwirkung zu unterbinden ist dann in der
Regel ein 38%iger Anteil erforderlich.
Konfiguration Frostschutzparameter
Bei der Verwendung von einem Glykol-�asser-Gemisch sind Parameter
der Regelung neu zu konfigurieren.
Geschieht dies nicht kann keine externe Eingabe erfolgen.
Im Menüpunkt ALL und Fro können in der Ebene 5 die
Parameter A11, r0 und r0 geändert werden.
Der folgende Programmablauf ist zu programmieren.
Ebene 1 Ebene 1
kurzzeitig
q
kurzzeitig
q
kurzzeitig
q
Bei der Verwendung und
Entsorgung sind die Produkt-
und Sicherheitsdatenblätter
des verwendeten Glykoltyps zu
beachten.
Korrekturfaktoren bei Verwendung eines
Gemisches aus Glykol * und �asser
Kühl- Leistungs-
leistung aufnahme
°C K K
L
0 1
-9 0,960 0,995
-21 0,950 0,990
-26 0,925 0,985
Ebene 2
kurzzeitig
p
q
kurzzeitig
p
q
kurzzeitig
p
q
Eingabe =
Wert aus Tabelle
Widerstand r0
A�HTUNG
Volumen- Druck-
strom verlust
K K
PE V
1 1 1
1,040 1,19
1,090 1,35
1,105 1,51
Ebene 2
p
kurzzeitig
p
Eingabe =
Wert aus Tabelle
Widerstand r0
Nur RVS...H
D
2 Sek.
p
q
2 Sek.
p
q
�1
