Seite 1 RADIO-CONTROLLED WEATHER STATION RADIO-CONTROLLED RADIO-OHJATTU SÄÄASEMA WEATHER STATION Käyttö- ja turvallisuusohjeet Operation and Safety Notes RADIOSTYRD VÄDERSTATION RADIOSTYRET VEJRSTATION Bruksanvisning och säkerhetsanvisningar Brugs- og sikkerhedsanvisninger FUNK-WETTERSTATION Bedienungs- und Sicherheitshinweise IAN 96414...
Seite 2 GB / IE Operation and Safety Notes Page Käyttö- ja turvallisuusohjeet Sivu Bruksanvisning och säkerhetsanvisningar Sidan Brugs- og sikkerhedsanvisninger Side DE / AT / CH Bedienungs- und Sicherheitshinweise Seite...
Seite 3 25 23...
Seite 149 Bestimmungsgemäße Verwendung ....... Seite 151 Teilebeschreibung ................Seite 151 Technische Daten ................Seite 153 Lieferumfang ..................Seite 154 Sicherheit Allgemeine Sicherheitshinweise ............... Seite 155 Sicherheitshinweise zu Batterien .............. Seite 156 Vor der Inbetriebnahme Geräte aufstellen ..................Seite 157 Außenfühler in Betrieb nehmen ..............Seite 158 Wetterstation in Betrieb nehmen ..............
Seite 150 Standort auswählen .................. Seite 169 Standort manuell auswählen ..............Seite 170 Mondphasen ..................... Seite 174 Luftdruck der vergangenen 12 Stunden ablesen ........Seite 174 Einstellung des Luftdruckanzeige ............. Seite 175 Kanal einstellen ..................Seite 176 Temperatur und Temperatur-Trend anzeigen .......... Seite 177 Luftfeuchtigkeit und Luftfeuchtigkeit-Trend anzeigen .......
Seite 151: Bestimmungsgemäße Verwendung

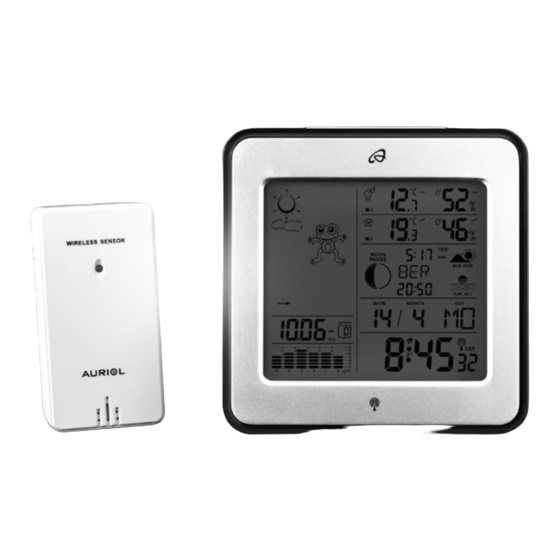

Funk-Wetterstation Bestimmungsgemäße Verwendung Die Wetterstation zeigt die Innen- und Außentemperatur in Celsius (°C) oder Fahren- heit (°F) sowie deren Maximal- und Minimalwerte an. Ebenso die Innen- und Außen- luftfeuchtigkeit (% RH) sowie deren Maximal- und Minimalwerte. Weitere Anzeigewerte der Wetterstation sind die Wetterprognose, die Zeit im 12- / 24-Stundenformat sowie das Datum.
Seite 152 Zeitanzeige Alarm 2 Wochentags-Anzeige Sonnenaufgang / Uhrzeit des Sonnenaufgangs Gezeiten-Anzeige Standort Mondphase Sonnenuntergang / Uhrzeit des Sonnenuntergangs Temperatur-Trend (Innen) Luftfeuchtigkeit-Trend (Innen) Luftfeuchtigkeit (Innen) Komfort-Indikator (maximal / minimal) Innentemperatur (°C / °F) Batterieanzeige Luftfeuchtigkeit-Trend (Außen) Luftfeuchtigkeit (Außen) Temperartur- und Frost-Alarm (maximal / minimal) Temperatur-Trend (Außen) Außentemperatur (°C / °F) Batterieanzeige (Außenfühler)
Seite 153: Außenfühler
Luftdrucktrend Wettervorhersage SNOOZE- / LIGHT-Taste MODE-Taste +-Taste – -Taste Kanal-Taste (CH) HISTORY ABS / REL-Taste CITY-Taste Batteriefach Außenfühler: Kontroll-LED Aufhängevorrichtung RESET-Taste Kanal-Wahlschalter Batteriefach Technische Daten Wetterstation: Temperaturmessbereich: 0 bis +50 °C +32 bis +122 °F DE/AT/CH...
Seite 154: Lieferumfang
Temperaturauflösung: 0,1 °C Messbereich Luftfeuchtigkeit: 20–95 % Auflösung Luftfeuchtigkeit: Funksignal: Batterie: 3 x AA, 1,5 V Maße: 130 x 130 x 60 mm (B x H x T) Luftdruckbereich: 850 - 1050hPa Außenfühler: Temperaturmessbereich: –20 bis +65 °C –4 bis +149 °F Messbereich Luftfeuchtigkeit: 20–95 % Auflösung Luftfeuchtigkeit:...
Seite 155: Sicherheit
2 Batterien AA, 1,5 V 1 Bedienungsanleitung Sicherheit Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen. BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF! Allgemeine Sicherheitshinweise Kinder unterschätzen häufig die Gefahren.
Seite 156: Sicherheitshinweise Zu Batterien
Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Sicherheitshinweise zu Batterien LEBENSGEFAHR! Batterien können verschluckt werden, was lebensgefährlich sein kann. Ist eine Batterie verschluckt worden, muss sofort medizinische Hilfe in Anspruch genommen werden.
Seite 157: Vor Der Inbetriebnahme
Verwenden Sie nur Batterien des gleichen Typs. Falls die Batterien in Ihrem Gerät ausgelaufen sein sollten, entnehmen Sie diese sofort, um Schäden am Gerät vorzubeugen! Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batteriesäure spülen Sie die betroffene Stelle mit reichlich Wasser ab und / oder suchen Sie einen Arzt auf! Vor der Inbetriebnahme Geräte aufstellen...
Seite 158: Außenfühler In Betrieb Nehmen
Stellen Sie sicher, dass benachbarte Geräte nicht mit der gleichen Frequenz von 433 MHz betrieben werden. Diese Geräte können eine Störung der Funkverbindung verursachen. Stellen Sie die Geräte nicht neben oder auf Metallplatten. Die Funkübertragung zwischen den Geräten kann vermindert werden. Stellen Sie die Geräte nicht in Gebäuden aus Stahlbeton, z.
Seite 159: Wandmontage
Suchen Sie einen geeigneten Platz für den Außenfühler. Hinweis: Achten Sie darauf, dass Sie den Außenfühler in einem Umkreis von 30 m zur Wetterstation montieren. Stellen Sie sicher, dass sich keine störenden Hindernisse zwischen Außenfühler und Wetterstation befinden. Andernfalls kann die Übertragung der Daten gestört werden. Wandmontage: Hängen Sie den Außenfühler mit der Aufhängevorrichtung an eine...
Seite 160 Wetterstation mit dem Außenfühler und dem DCF-Funksignal verbinden: Die Wetterstation versucht nach dem Entfernen des Batterie-Sicherungsstreifens eine Verbindung zum Außenfühler herzustellen. Dieser Vorgang kann einige Minuten dauern. Bei erfolgreicher Verbindung zum Außenfühler wird im LC-Display das gewählte Kanal-Symbol mit dem Kanal des Außenfühlers angezeigt (Wechseln Sie ggf.
Seite 161: Bedienung
Funksignal (DCF): Das DCF-Signal (Zeitsignalsender) besteht aus Zeitimpulsen, die von einer der genauesten Uhren der Welt, in der Nähe von Frankfurt / Main, Deutschland, abgegeben werden. Ihre Wetterstation empfängt diese Signale unter optimalen Bedingungen bis zu einer Distanz von ca. 2000 km um Frankfurt / Main. Der Empfang des Funksignals dauert in der Regel ca.
Seite 162 Hinweis: In Gebäuden aus Stahlbeton kann der Empfang des Funksignals stark beeinträchtigt werden (siehe „Geräte aufstellen“). Um eventuelle Abweichungen von der exakten Zeit zu berichtigen, führt die Wetter- station täglich um 1:00, 2:00 und 03:00 Uhr automatisch eine Synchronisation mit dem DCF-Funksignal durch.
Seite 163: 24-Stundenformat / °C / °F / Hpa / Inhg / Zeitzone / Uhrzeit / Datum / Sprache Manuell Einstellen
12- / 24-Stundenformat / °C / °F / hPa / inHg / Zeitzone / Uhrzeit / Datum / Sprache manuell einstellen Der Empfang des DCF-Funksignals kann am Aufstellort der Wetterstation gestört bzw. unterbrochen sein. In diesem Fall haben Sie die Möglichkeit, das Gerät manuell einzustellen.
Seite 164 Hinweis: Die Standard-Einstellung für die Zeitzone ist GMT+1. Stellen Sie die Wetterstation entsprechend Ihrer Zeitzone ein. 5. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste. Die Stundenanzeige der Zeitanzeige blinkt. Drücken Sie die + oder – -Taste, um den gewünschten Wert einzustellen.
Seite 165: Weckzeit Einstellen
10. Bestätigen Sie Ihre Eingabe durch Drücken der MODE-Taste. Anstelle der Wochentagsanzeige blinkt die Sprachenanzeige des Displays. Drücken Sie die + oder – -Taste, um die gewünschte Sprache zu wählen. Hinweis: Sie haben die Wahl zwischen Deutsch (GE), Englisch (EN), Italie- nisch (IT), Französisch (FR) und Spanisch (SP) (Deutsch ist als Standardsprache eingestellt).
Seite 166: Weckfunktion Aktivieren / Deaktivieren
6. Drücken Sie zweimal kurz die MODE-Taste, wenn sich die Wetterstation in der Zeitanzeige befindet. Drücken Sie einmal kurz die MODE-Taste, wenn sich die Wetterstation im Modus ALARM 1 befindet. Sie gelangen nun in den Modus ALARM 2. 7. Wiederholen Sie Schritt 2–5, um den Wert für ALARM 2 einzustellen. Weckfunktion aktivieren / deaktivieren 1.
Seite 167: Snooze-Funktion
SNOOZE-Funktion Drücken Sie die SNOOZE- / LIGHT-Taste , um in den SNOOZE-Modus zu gelangen, während das Alarmsignal ertönt. Das Alarmsignal ertönt nach ca. 5 Minuten erneut. Wettervorhersage in Betrieb nehmen Hinweis: Bitte achten Sie zusätzlich auf die Wettervorhersage Ihres lokalen Wetterdienstes.
Seite 168 leicht bewölkt bewölkt regnerisch Regen + Schnee Die Wettersymbole zeigen die Wetterbewegungen der nächsten acht Stunden an und nicht das aktuelle Wetter. Die Wetterstation kann den Luftdrucktrend anzeigen. 168 DE/AT/CH...
Seite 169: Standort Auswählen
Folgende Anzeigen sind möglich: Der Luftdruck wird steigen. Der Luftdruck bleibt konstant. Der Luftdruck wird sinken. Standort auswählen Drücken Sie die CITY-Taste . Die Anzeige des Standortes blinkt und der Längen- und Breitengrad wird angezeigt. Drücken Sie die + oder – -Taste , um Ihren Standort auszuwählen.
Seite 170: Standort Manuell Auswählen
Standort manuell auswählen Drücken und halten Sie die CITY-Taste für ca. 2 Sekunden gedrückt. Drücken Sie die + oder – -Taste , um die Anfangsbuchstaben Ihres Standortes auszuwählen. Drücken Sie die CITY-Taste, um Ihre Eingabe zu bestätigen. Stellen Sie den 2.
Seite 171 Folgende Länder und Städte können ausgewählt werden: Germany Berlin Rostock Bosnia & Sarajevo (DE) Her- Saarbrücken SAA zegovina Bremen Stuttgart (BA) Köln Croatia Split Dortmund (HR) Würzburg Dresden Zagreb Australia Canbera Düsseldorf (AU) Czech Brno (CZ) Erfurt Melbourne Prague Frankfurt Sydney Denmark Alborg...
Seite 172 Dijon Lecce New Zea- Wellington land (NZ) Lille Messina Norway Bergen Lyon Milan (NO) Marseille Naples Lillehammer Metz Palermo Oslo Nantes Parma Poland Cracow Nice Perugia (PL) Orleans Rome Gdansk Paris San Remo Poznan Perpignan Triest Warsaw Rouen Turin Portugal Faro (PT) Strasbourg...
Seite 173 Badajoz Lugano Barcelona Sion Bilbao St. Gallen Cordoba Zurich Eivissa Ibiza United Aberdeen Kingdom La Coruna (GB) Las Palmas Belfast Leon Birmingham Madrid Cardiff Malaga Glasgow Palma de London Mallorca Manchester Salamanca Newcastle Sevilla upon Tyne Valencia Plymouth Zaragoza United Los Angeles Sweden Gothenburg...
Seite 174: Mondphasen
Mondphasen Die Wetterstation verfügt über eine Anzeige, die automatisch die aktuelle Mond- Phase anzeigt. Neumond Wachsender Halbmond Wachsender Halbmond Vollmond Vollmond Abnehmender Halbmond Abnehmender Vollmond Halbmond Luftdruck der vergangenen 12 Stunden ablesen Drücken Sie wiederholt die HISTORY-ABS / REL-Taste , um die Luftdruckwerte der vergangenen 12 Stunden ablesen zu können.
Seite 175: Einstellung Des Luftdruckanzeige
Einstellung des Luftdruckanzeige Die Wettervorhersage dieser Wetterstation beruht auf einer Auswertung der Veränderung des Luftdrucks. Die Luftdruckanzeige ist werksseitig auf den absoluten Luftdruck eingestellt. Da der Luftdruck generell mit der Höhe über dem Meeresspiegel absinkt, wird vom öffentlichen Wetterdienst in der Regel der so genannte relative Luftdruck angegeben. Dieser relative Luftdruck wird der Topografie des Geländes angepasst, um ver- gleichbare Werte zu erhalten.
Seite 176: Kanal Einstellen
Wenn Sie möchten, dass die Wetterstation den absoluten Luftdruck anzeigt, gehen Sie vor wie folgt: Drücken und halten Sie die HISTORY ABS/REL-Taste für ca. 3 Sekunden gedrückt. Drücken Sie anschließend die + oder – -Taste, um zur absoluten Luftdruckanzeige zu wechseln. Bestätigen Sie durch Drücken der HISTORY ABS / REL-Taste. Kanal einstellen Die Wetterstation empfängt das Signal des Außenfühlers automatisch, nachdem Sie alle Einstellungen vorgenommen haben.
Seite 177: Temperatur Und Temperatur-Trend Anzeigen
Temperatur und Temperatur-Trend anzeigen Die aktuelle Innentemperatur und der Temperatur-Trend (Innen) werden im LC-Display angzeigt. Nach erfolgreicher Verbindung mit dem Außenfühler wird die Außentemperatur und der Temperatur-Trend (Außen) angezeigt. Folgende Anzeigen sind möglich: Die Temperatur steigt. Die Temperatur bleibt konstant. Die Temperatur sinkt.
Seite 178: Maximale / Minimale Temperatur / Luftfeuchtigkeit Anzeigen
Nach erfolgreicher Verbindung mit dem Außensensor zeigt die Wetterstation den Luftfeuchtigkeit-Trend (Außen) sowie die Luftfeuchtigkeit (Außen) im LC-Dis- play an. Maximale / minimale Temperatur / Luftfeuchtigkeit anzeigen Die minimale / maximale Temperatur / Luftfeuchtigkeit wird nach dem Einlegen der Batterien erstmals gemessen und in der Wetterstation gespeichert. Die maximalen und minimalen Werte für Temperatur, Hygrometer und Luftdruck werden automatisch gespeichert.
Seite 179: Temperatur- Und Frostalarm
Temperatur- und Frostalarm Der Temperaturalarm ist ein kurzer Signalton, der ertönt, sobald die Außentemperatur den vorgegebenen Temperaturbereich über- oder unterschreitet. Gehen Sie zur Ein- stellung des gewünschten Temperaturbereichs wie folgt vor: Drücken Sie die – -Taste , um in den Modus des Temperaturalarms zu gelangen.
Seite 180: Hintergrundbeleuchtung
Ist der Frostalarm aktiviert, erscheint das dazugehörige Symbol neben der Außentemperatur. Das Alarmsignal ertönt bei –1 °C bis + 3 °C. Ist der Temperaturalarm aktiviert, erscheint das dazugehörige Symbol neben der Außentemperatur. Das Alarmsignal ertönt bei den eingestellten Werten. Sind Temperatur- und Frostalarm aktiviert, erscheinen beide Symbole auf dem Display. Hintergrundbeleuchtung Drücken Sie die SNOOZE / LIGHT-Taste .
Seite 181: Batterien Wechseln
Batterien wechseln Wetterstation: Wechseln Sie die Batterien, wenn das LC-Display unleserlich oder die Batteriean- zeige angezeigt wird. Entfernen Sie die Batteriefachabdeckung auf der Rückseite der Wetterstation. Entnehmen Sie die verbrauchten Batterien. Legen Sie 3 neue Batterien vom Typ AA, 1,5 V ein. Hinweis: Achten Sie dabei auf die richtige Polarität.
Seite 182: Fehler Beheben
Fehler beheben Hinweis: Das Gerät enthält elektronische Bauteile. Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Nähe gestört wird. Entfernen Sie solche Geräte aus der Reichweite der Wetterstation / des Außen- fühlers oder entnehmen Sie kurzzeitig die Batterien aus der Wetterstation / dem Außenfühler, wenn das Display Störungen anzeigt.
Seite 183: Reinigung Und Pflege
Reinigung und Pflege Verwenden Sie in keinem Fall Flüssigkeiten und keine Reinigungsmittel, da diese das Gerät beschädigen. Reinigen Sie das Gerät nur äußerlich mit einem weichen trockenen Tuch. Spritzen Sie den Außensensor in keinem Fall, z. B. mit einem Gartenschlauch, ab.
Seite 184: Garantie
Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006 / 66 / EC recycelt werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammel- einrichtungen zurück. Umweltschäden durch falsche Entsorgung der Batterien! Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwer- metalle enthalten und unterliegen der Sondermüllbehandlung.
Seite 185: Konformitätserklärung
Wir OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, erklären in alleiniger Verantwortung, dass das Produkt: Funk-Wetterstation · Model-Nr.: Z31915 Version: 12 / 2013, auf das sich diese Erklärung bezieht, mit den Normen / normativen Dokumenten der 1999 / 5 / EC übereinstimmt. Diese Unterlagen können Sie bei Bedarf von www.owim.com herunterladen.
Seite 186 186 DE/AT/CH...
