4. Installation und erste Inbetriebnahme
4.3 Zusammenbau
Der Zusammenbau des Ofens ist sehr einfach und in wenigen Schritten erledigt. Bevor Sie mit dem Zusammenbau begin-
nen, prüfen Sie, ob die angegebene Spannung des Typenschildes (27) mit der vorhandenen Netzspannung übereinstimmt.
Ist dies nicht der Fall, darf das Gerät nicht angeschlossen werden!

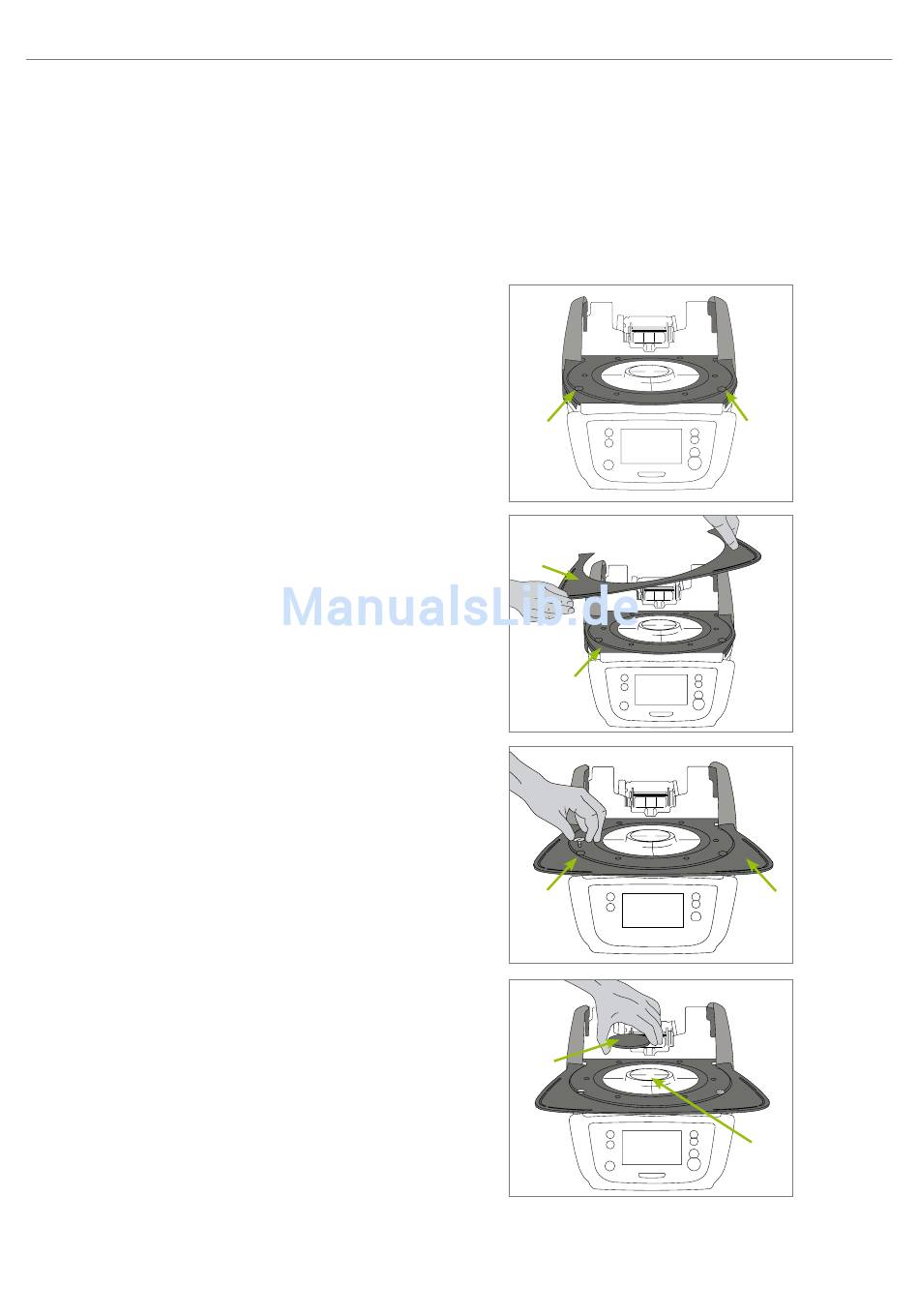

Schritt 1:
Montage der Brenngut-Ablageplatte (7)
Entfernen Sie die zwei Befestigungsschrauben für die Brenngut-
ablageplatte (8).
Legen Sie nun die Brenngut-Ablageplatte (7) auf die Rahmenplatte
(19). Achten Sie dabei, dass die Brenngut-Ablageplatte korrekt auf
der Rahmenplatte aufliegt.
Sichern Sie nun die Brenngut-Ablageplatte (7) mit den zwei Befesti-
gungsschrauben (8).
Schritt 2:
Aufnahmeplatte auflegen
Legen Sie die Aufnahmeplatte (17) auf die Aufnahme (18). Bei kor-
rektem Einsetzen zentriert sich die Unterseite der Aufnahmeplatte
automatisch.
16
8
7
19
8
17
8
7
18
