4. Installation und erste Inbetriebnahme

4.3 Zusammenbau

Der Zusammenbau des Ofens ist sehr einfach und in wenigen Schritten erledigt. Bevor Sie mit dem Zusammenbau begin-
nen, prüfen Sie, ob die angegebene Spannung des Typenschildes mit der vorhandenen Netzspannung übereinstimmt. Ist
dies nicht der Fall, darf das Gerät nicht angeschlossen werden!

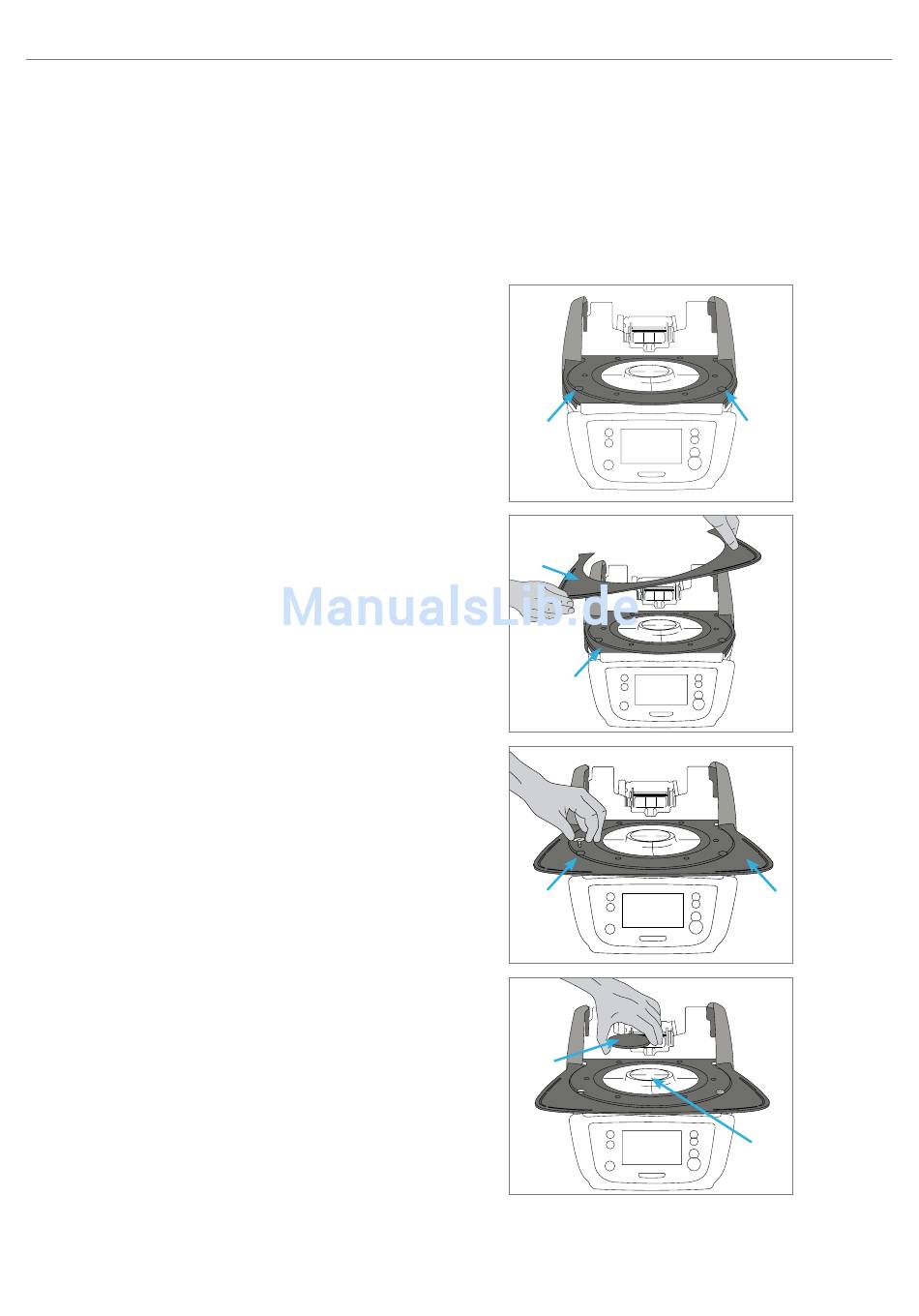

Schritt 1:
Montage der Brenngut-Ablageplatte (7)
Entfernen Sie die zwei Befestigungsschrauben für die Brenngut-
ablageplatte (8).
Legen Sie nun die Brenngut-Ablageplatte (7) auf die Rahmenplatte
(19). Achten Sie dabei, dass die Brenngut-Ablageplatte korrekt auf
der Rahmenplatte aufliegt.
Sichern Sie nun die Brenngut-Ablageplatte (7) mit den zwei Befesti-
gungsschrauben (8).
Schritt 2:
Brenntisch auflegen
Legen Sie den Brenntisch (17) auf die Brenntisch-Aufnahme (18). Bei
korrektem Einsetzen zentriert sich die Unterseite des Brenntisches
automatisch in der Brenntisch-Aufnahme.
16
8
7
19
8
17
8
7
18
