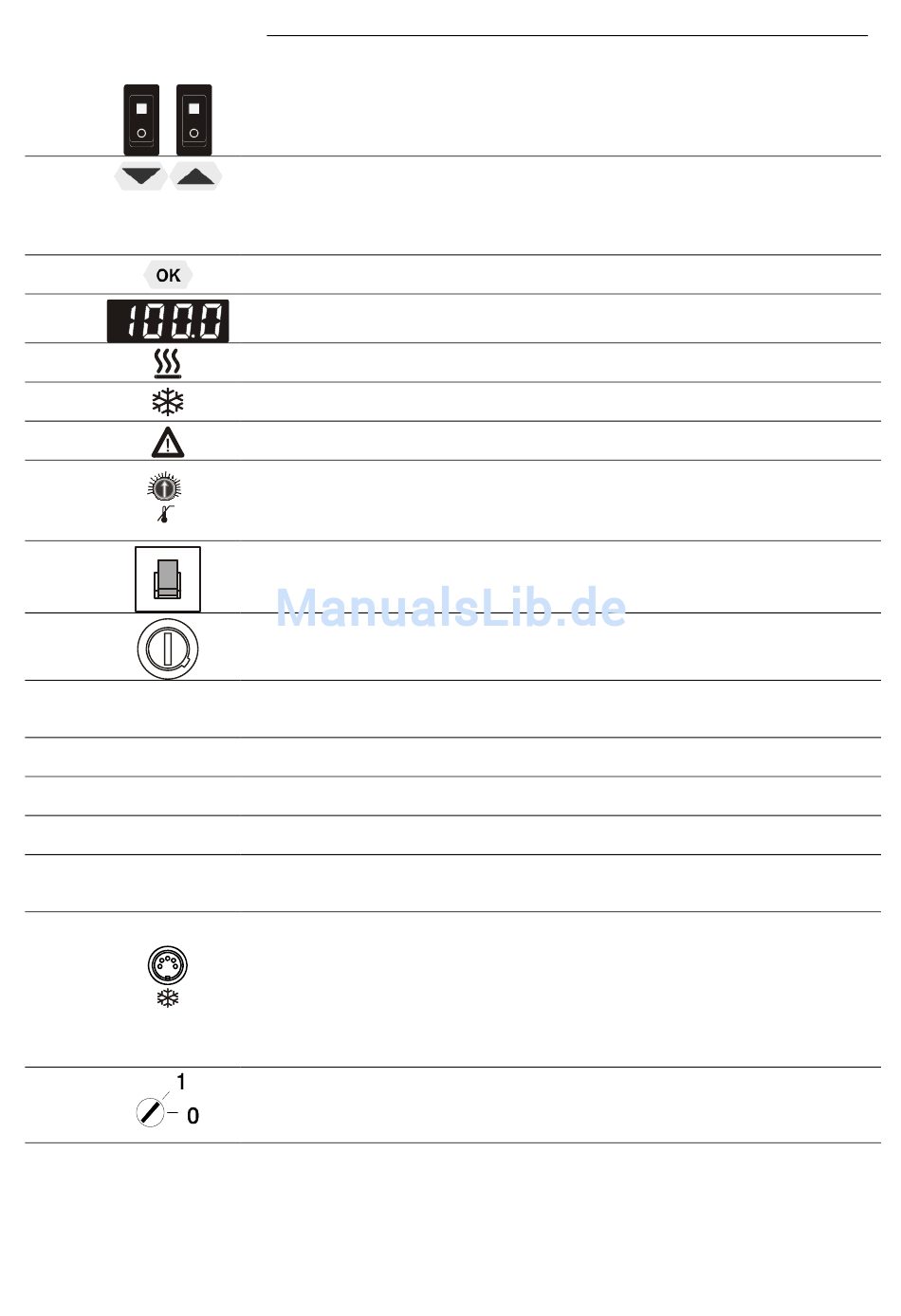

Netzschalter für Thermostat, beleuchtet
Netzschalter für Kältemaschine, beleuchtet
Editier-Tasten
Temperatur-Sollwert höher/niedriger einstellen
Taste kurz betätigen für Einzelschritte,
Taste gedrückt halten für schnelles Durchzählen.
Taste OK
1. Wert / Parameter speichern
LED Temperaturanzeige, Menu-Anzeige
Kontroll-Anzeige –Heizung
Kontroll-Anzeige – Kühlung
Kontroll-Anzeige – Alarm
Einstellbarer Übertemperaturschutz nach IEC 61010-2-010
Netzsicherungen für Thermostat: Sicherungsautomat 15 A
Netzsicherungen für Kältemaschine: T 10,0 A, D5 x 20 mm
Netzkabel mit Stecker für Thermostat
Kabel mit Stecker für Netzanschluss
Ablaufstutzen (nicht bei F12)
Ablassschraube
Lüftungsgitter, abnehmbar
Pumpenanschluss: Vorlauf
Pumpenanschluss: Rücklauf
Steuerleitung
Anschlussbuchse: Alarmausgang,
Anschlussbuchse: Steuersignal für Julabo Kälte-Badgefäß
Wahlschalter für Kältemaschine (nur F25, F34)
Stellung "1" bei Betrieb mit Thermostat "EH".
Einbausteckdose für Thermostatenanschluss
(nicht bei F12)
EH
