Komponenten der Systemplatine

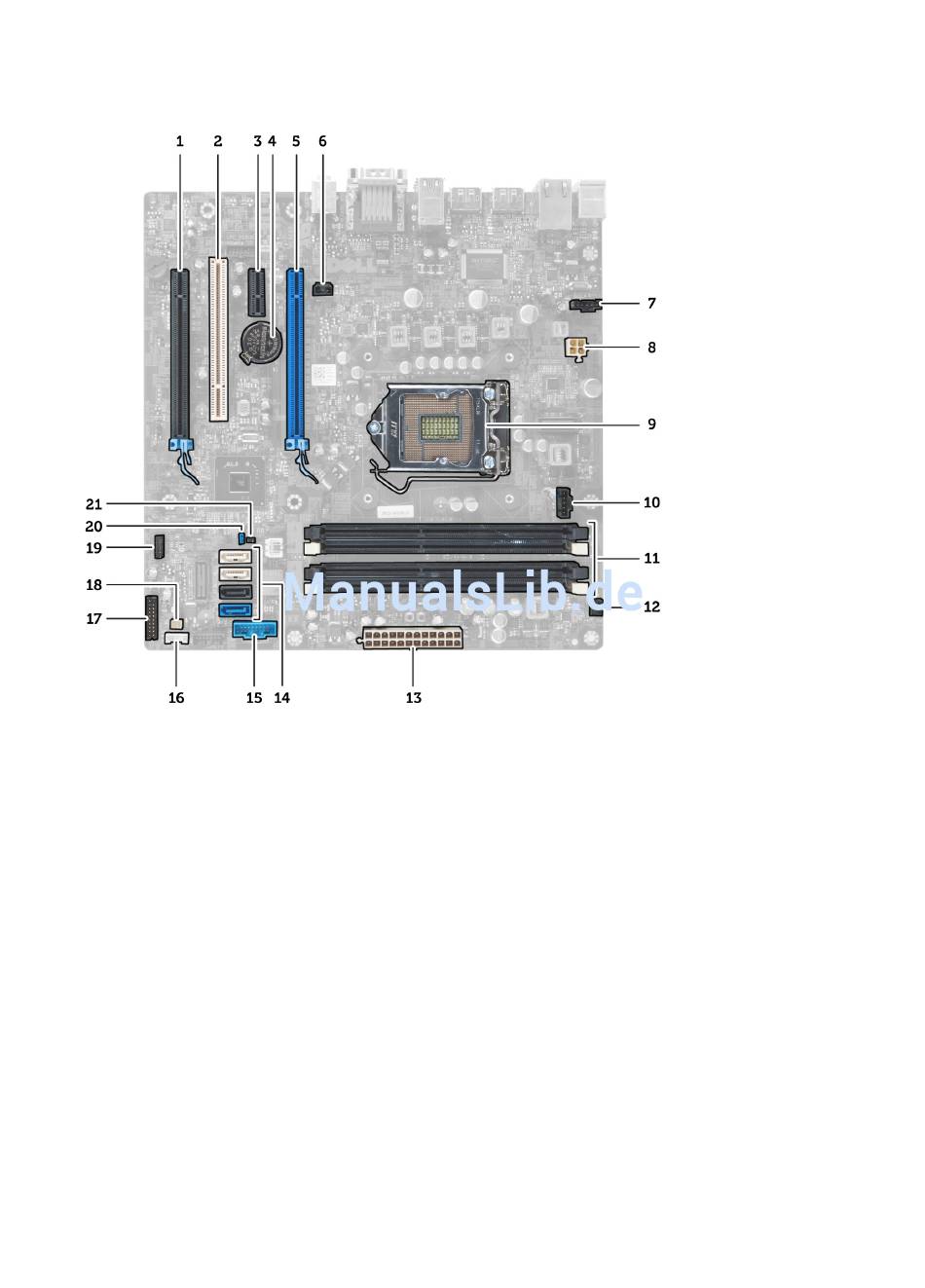

Abbildung 1. Komponenten der Systemplatine
1. PCI-Express x16-Steckplatz (verkabelt als x4)
2. PCI-Steckplatz
3. PCIe x1-Steckplatz
4. Knopfzellenbatterie
5. PCI Express x16-Steckplatz
6. Anschluss für Gehäuseeingriffschalter
7. Anschluss für Systemlüfter
8. 4-poliger CPU-Netzanschluss
9. CPU-Sockel
10. Anschluss des Kühlkörperventilators
11. DDR DIMM-Speichersteckplätze (4)
12. Vorderer Betriebsschalteranschluss
13. 24-poliger ATX-Netzanschluss
14. SATA-Steckleisten
15. USB-Anschluss auf der Vorderseite
16. Lautsprecheranschluss
17. Audioanschluss der Frontblende
18. Anschluss für Temperatursensor
19. Interner USB 2.0-Anschluss
20. Kennwort-Reset-Jumper
21. RTCRST-Jumper-Anschluss
