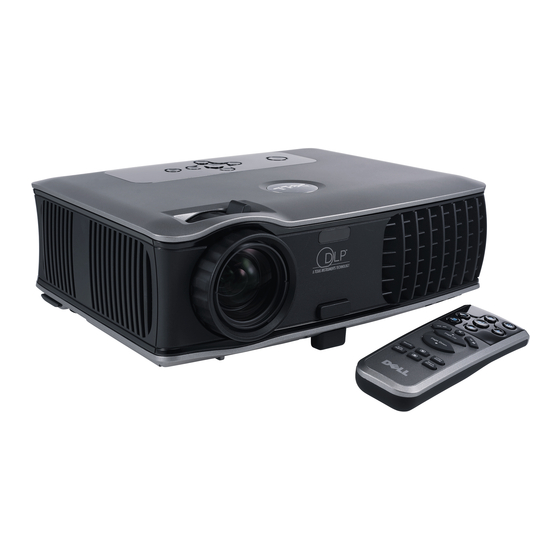

Dell™ Projektor 2400MP
Bedienungsanleitung
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell 2400MP

  • Seite 1 Dell™ Projektor 2400MP Bedienungsanleitung w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
  • Seite 2 © 2007-2008 Dell Inc. Alle Rechte vorbehalten. Nachdrucke jeglicher Art ohne die vorherige schriftliche Genehmigung von Dell Inc. sind strengstens untersagt. Marken in diesem Text: Dell und das DELL-Logo sind Marken der Dell Inc.; ® DLP und das DLP -Logo sind Marken der Texas Instruments; Microsoft und Windows sind Marken bzw.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Der Dell-Projektor ....Informationen über den Projektor ..Anschließen des Projektors ..
  • Seite 4 Technische Daten ....Kontaktaufnahme mit Dell ....Anhang: Glossar .
  • Seite 5: Der Dell-Projektor

    Der Dell-Projektor Im Lieferumfang des Projektors sind die unten abgebildeten Artikel enthalten. Prüfen Sie den Lieferumfang auf Vollständigkeit und wenden Sie sich an Dell, falls etwas fehlen sollte. Lieferumfang 1,8 m langes Netzkabel (in Amerika 3,0 1,8 m langes VGA-Kabel (D-sub-auf-...
  • Seite 6 (Fortsetzung) Lieferumfang 1,8 m langes RCA-auf-Audiokabel 1,8 m langes Mini-Pin-auf-Mini-Pin- Kabel Batterien (2) Fernbedienung Dokumentation Tragetasche Der Dell-Projektor...
  • Seite 7: Informationen Über Den Projektor

    Informationen über den Projektor Bedienfeld Höhenregulierungstaste Fernbedienungsempfänger Objektiv Fokusring Zoom-Regler Der Dell-Projektor...
  • Seite 8: Anschließen Des Projektors

    Anschließen des Projektors IR-Empfänger VGA-Eingangsanschluss (D-Sub) VGA-Ausgang (Monitordurchschleife) USB-Remote-Anschluss Audioausgangsanschluss RS232-Anschluss Netzanschluss Audioeingangsanschluss Composite-Videoanschluss S-Video-Anschluss Öffnung für Kensington-Schloss Anschließen des Projektors...
  • Seite 9: Anschließen An Einen Computer

    Anschließen an einen Computer Netzkabel D-Sub-auf-D-Sub-Kabel USB-auf-USB-Kabel Anschließen des Projektors...
  • Seite 10: Anschließen An Einen Dvd-Player

    Anschließen an einen DVD-Player Anschließen eines DVD-Players über ein S-Video-Kabel Netzkabel S-Video-Kabel Anschließen des Projektors...
  • Seite 11: Anschließen Eines Dvd-Players Über Ein Composite-Kabel

    Anschließen eines DVD-Players über ein Composite-Kabel Netzkabel Composite-Videokabel Anschließen des Projektors...
  • Seite 12: Anschließen Eines Dvd-Players Mit Einem Component-Kabel

    Anschließen eines DVD-Players mit einem Component-Kabel Netzkabel D-Sub-auf-YPbPr-Kabel Anschließen des Projektors...
  • Seite 13: Professionelle Installationsoptionen

    Professionelle Installationsoptionen: Anschließen eines Computers mit einem RS232-Kabel Netzkabel RS232-Kabel Anschließen des Projektors...
  • Seite 14: Bedienen Des Projektors

    Anschließen des Projektors finden Sie unter "Anschließen des Projektors" auf Seite 8. Drücken Sie auf die Ein/Aus-Taste (siehe "Bedienen des Projektors am Bedienfeld" auf Seite 18 zur genauen Position der Taste). 30 Sekunden lang wird das Dell- Logo angezeigt. Schalten Sie dann die Signalquelle (Computer, Notebook, DVD-Player usw.) ein.
  • Seite 15: Einstellen Des Projektionsbildes

    ANMERKUNG: Wenn Sie die Ein/Aus-Taste drücken, während der Projektor läuft, erscheint auf dem Bildschirm die Meldung „Lampe ausschalten?“. Drücken Sie auf eine beliebige Taste des Bedienfeldes, um die Meldung auszublenden. Wenn die Meldung ignoriert wird, wird sie nach 5 Sekunden automatisch ausgeblendet. Einstellen des Projektionsbildes Anheben des Projektors Drücken Sie auf die Höhenregulierungstaste, und halten Sie sie gedrückt.
  • Seite 16: Einstellen Von Zoom Und Bildschärfe

    Einstellen von Zoom und Bildschärfe VORSICHT: Um den Projektor vor Schäden zu schützen, stellen Sie sicher, dass das Zoomobjektiv und der höhenverstellbare Fuß vollständig eingefahren sind, bevor Sie den Projektor an einen anderen Ort tragen oder in die Tragetasche verpacken. Drehen Sie den Zoom-Regler, um das Projektionsbild zu vergrößern bzw.
  • Seite 17: Einstellen Der Bildgröße

    Einstellen der Bildgröße Bedienen des Projektors...
  • Seite 18: Bedienen Des Projektors Am Bedienfeld

    Max. 29,5" 83,7" 135,3" 189,5" 241,1" 295,3" Bildschirm (75,0 cm) (212,5 cm) (343,8 cm) (481,3 cm) (612,5 cm) (750,0 cm) (diagonal) Min. 24,6" 69,7" 112,8" 157,0" 201,0" 246,1" (62,5 cm) (177,1 cm) (286,5 cm) (401,0 cm) (510,4 cm) (625,0 cm) Max.
  • Seite 19 Sie sich an Dell. • Wenn die TEMP-Warnlampe orange blinkt, ist der Projektorlüfter ausgefallen, und der Projektor schaltet sich automatisch aus. Besteht das Problem weiterhin, wenden Sie sich an Dell. LAMP-Warnlampe Wenn die LAMP-Warnlampe orange leuchtet, muss die Lampe ausgewechselt werden. Wenn...
  • Seite 20: Verwenden Der Fernbedienung

    Verwenden der Fernbedienung Ein/Aus Hiermit schalten Sie den Projektor ein und aus. Weitere Informationen hierzu finden Sie unter "Einschalten des Projektors" auf Seite 14 und "Ausschalten des Projektors" auf Seite 14. Mit diesen Tasten werden die OSD-Einstellungen geändert. Ab-Taste Mit dieser Taste wählen Sie die Einträge im OSD-Menü...
  • Seite 21 Page Drücken Sie diese Taste, um zur nächsten Seite zu wechseln. Video mode Der Mikroprojektor Dell 2400MP wurde so vorkonfiguriert, dass eine optimale Wiedergabe von Daten (PC-Grafiken) und Videos (Filme, Spiele usw.) möglich ist. Drücken Sie auf Video Mode, um zwischen den Modi PC, Film, Spiel, sRGB und Nutzer (für das Einrichten und...
  • Seite 22: Verwenden Des Bildschirmmenüs

    17 Source Drücken Sie diese Taste, um als Signalquelle Analog RGB, Digital RGB, Composite, Component-i, S-Video oder Analog YPbPr auszuwählen. 18 Auto adjust Drücken Sie auf diese Taste, um den Projektor und die Signalquelle zu synchronisieren. Die automatische Einstellfunktion kann nicht verwendet werden, wenn das OSD-Menü...
  • Seite 23: Hauptmenü

    Hauptmenü Quellenauswahl —Wählen Sie EIN UELLE (Standard), damit das Gerät die verfügbaren Eingangssignale automatisch erkennt. Wenn Sie bei eingeschaltetem Projektor die Taste SOURCE drücken, findet er automatisch das nächste verfügbare Eingangssignal. Wählen Sie AUS, um das aktuelle Eingangssignal zu speichern. Wenn Sie AUS gewählt haben und dann die Taste SOURCE drücken, wählen Sie, welches Eingangssignal verwendet werden soll.
  • Seite 24 V. T —Hiermit RAPEZ korrigieren Sie die Bildverzerrung, die durch ein Neigen des Projektors hervorgerufen wurde. — RAPEZ Automatischer Ausgleich der Bildverzerrung, die durch Neigen des Projektors entsteht. —Hiermit wählen Sie die Art, in der das Bild angezeigt wird. ROJEKTORMODUS •...
  • Seite 25: Bild (Im Pc-Modus)

    BILD (im PC-Modus) —Mit den ELLIGKEIT Tasten können Sie die Helligkeit des Bilds einstellen. —Mit den Tasten ONTRAST wird der Unterschied zwischen den hellsten und dunkelsten Stellen des Bildes geregelt. Durch Einstellen des Kontrasts werden die Anteile von Schwarz und Weiß...
  • Seite 26: Anzeige (Im Pc-Modus)

    —Zum Einstellen der Farbtemperatur. Je höher die Temperatur, ARBTEMPERATUR um so blauer erscheint das Projektionsbild. Je niedriger die Temperatur, um so roter erscheint es. Mit dem Benutzermodus werden die Einstellungen im Menü „Farbe“ aktiviert. .—Für die manuelle Einstellung der Rot-, Grün- und Blauanteile. ARBEINST Sä...
  • Seite 27: Anzeige (Im Videomodus)

    , um das Bild nach links zu H. P —Drücken Sie auf die Taste OSITION verschieben, und auf , um es nach rechts zu verschieben. , um das Bild nach unten zu V. P —Drücken Sie auf die Taste OSITION verschieben, und auf , um es nach oben zu verschieben.
  • Seite 28: Lampe

    LAMPE .—Hier werden AMPENSTD die Betriebsstunden seit dem Zurücksetzen des Lampen-Timers angezeigt. —Wählen Sie NERGIESPAREN JA, um die Stromsparverzögerungszeit einzustellen. Die Verzögerungszeit steht für die Zeit, in der der Projektor keinen Signaleingang hat. Nachdem die eingestellte Zeit verstrichen ist, ruft der Projektor den Stromsparmodus auf und schaltet die Lampe aus. Der Projektor schaltet sich wieder ein, sobald er wieder ein Signal empfängt, oder wenn Sie auf die Ein/Aus-Taste drücken.
  • Seite 29: Sprache

    Sie die Option "JA" wählen müssen. Der Projektor zeichnet das Bild als "Eigenes Logo" auf. Dieses Fenster ersetzt alle Bildschirmfenster, die das Dell-Logo enthalten. Sie können das Standardfenster wiederherstellen, indem Sie im Menü die Option "Dell-Logo" auswählen. Bedienen des Projektors...
  • Seite 30 ü-S —Wählen Sie EIN, um die Menü-Sicherung zu aktivieren, mit ICHERUNG der das Bildschirmmenü ausgeblendet wird. Wählen Sie AUS, um die Menüsicherung zu deaktivieren. Wenn Sie die Menüsicherungsfunktion bei ausgeblendetem Bildschirmmenü deaktivieren möchten, müssen Sie 15 Sekunden lang auf die Taste Menu drücken und dann die Funktion deaktivieren. ü-T —Stellen Sie eine Zeitverzögerung für den Timeout des IMEOUT...
  • Seite 31 Erste Aufforderung zur Eingabe des Kennworts: Gehen Sie in das Menü Voreinstellungen, drücken Sie auf Enter und wählen Sie die Option Kennwort, um die Kennwortfunktion mit AKTIVIEREN zu aktivieren. Beim Aktivieren der Kennwortfunktion erscheint ein Zeichenfeld. Geben Sie über dieses Feld eine vierstellige Nummer ein, und drücken Sie auf die Taste ENTER.
  • Seite 32 Wenn das Kennwort falsch war, haben Sie noch zwei weitere Versuche. Nach drei ungültigen Versuchen schaltet sich der Projektor automatisch aus. ANMERKUNG: Falls Sie das Kennwort vergessen haben, wenden Sie sich an Ihren Fachhändler oder an qualifiziertes Servicepersonal. Wenn Sie die Kennwortfunktion abbrechen möchten, wählen Sie AUS, und geben Sie das Kennwort ein.
  • Seite 33: Fehlerbeseitigung

    Fehlerbeseitigung Sollten Probleme mit dem Projektor auftreten, lesen Sie bitte die folgenden Tipps zur Fehlerbeseitigung. Besteht das Problem weiterhin, wenden Sie sich an Dell. Problem Mögliche Lösung Auf dem Bildschirm wird kein • Vergewissern Sie sich, dass die Bild angezeigt Objektivabdeckung entfernt und der Projektor eingeschaltet wurde.
  • Seite 34 Falls Sie Schwierigkeiten dabei haben, die Auflösung zu ändern, oder das Monitorbild hängen bleibt, starten Sie alle Geräte und den Projektor neu. Wenn Sie nicht mit einem tragbaren Dell- Computer arbeiten, lesen Sie in Ihrer Dokumentation nach. Die Präsentation wird nicht...
  • Seite 35 (Fortsetzung) (Fortsetzung) Problem Mögliche Lösung Die Bildfarbe stimmt nicht • Wenn das Ausgangssignal der Grafikkarte ein Sync-on-Green-Signal ist und Sie VGA bei einem 60-Hz-Signal anzeigen möchten, wählen Sie im Bildschirmmenü bei Anzeige die Option Signaltyp und dann RGB. • Verwenden Sie im Menu Voreinstellungen die Option Testmuster.
  • Seite 36 Trennen Sie nach 3 Minuten das Netzkabel ab und schalten Sie die Anzeige wieder an. Wenn das Problem weiterhin bestehen bleibt, wenden Sie sich an Dell. Die Anzeigelampe LAMP Wenn die Anzeigelampe LAMP orangefarben blinkt orangefarben und die...
  • Seite 37 (Fortsetzung) (Fortsetzung) Problem Mögliche Lösung Das Bildschirmmenü wird Drücken Sie 10 Sekunden lang auf die Taste nicht angezeigt Menu, um die Menüsicherung aufzuheben. Prüfen Sie die Menüsicherung auf Seite 30. Die Fernbedienung Batteriestrom schwach. Bitte die Batterien funktioniert nicht richtig oder durch 2 neue ersetzen.
  • Seite 38: Auswechseln Der Lampe

    Wenn die Meldung "Die Lampenlebensdauer bei vollem Betrieb geht zu Ende. Ein Lampenwechsel wird empfohlen! www.dell.com/lamps" erscheint, muss die Lampe ausgewechselt werden. Wenn das Problem auch nach dem Wechseln der Lampe bestehen bleibt, wenden Sie sich an Dell. Weitere Informationen finden Sie unter "Dell kontaktieren". VORSICHT: Die Lampe wird während des Gebrauchs sehr heiß.
  • Seite 39 DIE LAMPEN IN DIESEM PRODUKT ENTHALTEN QUECKSILBER. SIE MÜSSEN DAHER GEMÄSS ÖRTLICHEN, LANDES- ODER BUNDESVORSCHRIFTEN ODER -GESETZEN WIEDERAUFBEREITET ODER ENTSORGT WERDEN. WEITERE INFORMATIONEN HIERZU FINDEN SIE UNTER WWW.DELL.COM/HG ODER WENDEN SIE SICH AN DIE ELECTRONIC INDUSTRIES ALLIANCE UNTER WWW.EIAE.ORG. INFORMATIONEN ZUR LAMPENENTSORGUNG FINDEN SIE UNTER WWW.LAMPRECYCLE.ORG. Fehlerbeseitigung...
  • Seite 40: Technische Daten

    Technische Daten Lichtröhre Einzelchip-Technologie 0,7" XGA LVDS (Low-Voltage Differential Signaling) Helligkeit 3000 ANSI-Lumen (max.) Kontrastverhältnis 2100:1 Typisch (Full On/Full Off) Gleichmäßigkeit 80 % Typisch (Japan. Standard – JBMA) Bildpunkte 1024 x 768 (XGA) Anzeigbare Farben 16,7 Millionen Farben Farbradgeschwindigkeit 100 - 127,5 Hz (2X) Projektionsobjektiv F/2,4 - 2,7, f=28,0 - 33,6 mm mit 1,2-fachem manuellem Zoomobjektiv...
  • Seite 41 Lebensdauer des Leutmittels verkürzen; im schlimmsten Fall kann ein solcher Einsatz zum Ausfall des Leuchtmittels führen. Die angegebene Lebenszeit bei Dell-Projektoren basiert auf dem typischen Einsatz unter nicht ungünstigen Bedingungen, bei dem von mehr als 50 % sämtlicher Testmuster noch etwa 50 % der Nennhelligkeit des Leuchtmittels erreicht werden.
  • Seite 42 [H][AC][SoP][CRC][ID][SoM][COMMAND] • Beispiel: Power ON Command (Send low byte firstly) --> 0xBE, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01 • Steuerbefehlsliste Besuchen Sie die Website support.dell.com, um sich über den aktuellen RS232-Code zu informieren. Technische Daten...
  • Seite 43 Kompatibilitätsmodi (ANALOG) Übertragungs Auflösung modus Vert. Frequenz (Hz) Hor. Frequenz (kHz) 640 x 350 31,5 640 x 350 37,9 640 x 400 37,9 640 x 480 31,5 640 x 480 37,9 640 x 480 37,5 640 x 480 43,3 720 x 400 31,5 720 x 400 37,9...
  • Seite 44 MAC 19* 1024 x 768 60,24 *MAC 1152 x 870 75,06 68,68 MAC G4 640 x 480 31,35 IMAC DV 1024 x 768 *Komprimiertes Computerbild Technische Daten...
  • Seite 45: Kontaktaufnahme Mit Dell

    Telefon an. Die Verfügbarkeit dieser Optionen ist abhängig vom jeweiligen Land und Produkt, einige Optionen sind möglicherweise für Sie nicht verfügbar. Um sich mit Dell in Verbindung zu setzen, wenn Sie Fragen zum Verkauf haben, technische Unterstützung benötigen oder den Kundendienst in Anspruch nehmen möchten:...
  • Seite 46: Anhang: Glossar

    Anhang: Glossar ANSI-Lumen — Eine Maßeinheit für die Lichtabgabe; sie dient dem Vergleich von Projektoren. Seitenverhältnis —Das am häufigsten verwendete Seitenverhältnis ist 4:3 (4 zu 3). Alte Fernseh- und Computervideoformate haben das Seitenverhältnis 4:3. Das bedeutet, dass die Breite zur Höhe im Verhältnis 4 zu 3 ist. Hintergrundlicht (Backlight) —...
  • Seite 47 Kontrastverhältnis — Der Bereich zwischen den Werten für Dunkelheit und Helligkeit in einem Bild, bzw. das Verhältnis zwischen dem minimalen und maximalen Wert. In der Projektorindustrie gibt es zwei Verfahren, das Verhältnis zu messen: Full On/Off (Voll Ein/Aus) — Das Verhältnis des Lichts auf einem ganz weißen Bild (full on) zum Licht auf einem ganz schwarzen (full off) Bild.
  • Seite 48 Trapezkorrektur — Mit Hilfe der Trapezkorrektur kann die Bildverzerrung (normalerweise ist das verzerrte Bild wie ein Trapez oben breiter und unten schmaler) eines Projektionsbilds korrigiert werden, die durch einen ungünstigen Winkel des Projektors zur Projektionsfläche hervorgerufen wird. Laser-Pointer— Ein kleiner Stift oder ein Zeigegerät in der Größe einer Zigarre, der einen kleinen, batteriebetriebenen Laser enthält.
  • Seite 49 SECAM— Ein französischer und internationaler Sendestandard für die Übertragung von Filmen. Die Auflösung ist hier höher als bei NTSC. SVGA— "Super Video Graphics Array" — 800 x 600 Pixel SXGA— "Super Ultra Graphics Array" — 1280 x 1024 Pixel UXGA— "Ultra Extended Graphics Array" — 1600 x 1200 Pixel VGA—...
  • Seite 50 Anschlüsse Audioausgang 8 Audioeingang 8 Composite-Videoanschluss 8 Dell IR-Empfänger 8 Kontaktieren 45 Netzanschluss 8 RS232-Anschluss 8 Dell kontaktieren 5 S-Video-Anschluss 8 USB-Remote-Anschluss 8 VGA-Ausgang (Monitordurch- schleife) 8 Ein-/Ausschalten des Projektors VGA-Eingang (D-Sub) 8 Ausschalten des Projektors 14 Öffnung für Kensington-Schloss...
  • Seite 51 Gewicht 41 Gleichmäßigkeit 40 Größe des Projektionsbild- Fernbedienung 20 schirms 40 Helligkeit 40 Horizontalfrequenz 40 Kompatibilitätsmodi 43 Kontrastverhältnis 40 Kontaktaufnahme mit Dell 45 Lampe 40 Lichtröhre 40 Projektionsabstand 40 Projektionsobjektiv 40 Projektor 7 RS232-Protokoll 42 Bedienfeld 7 Stromverbrauch 40 Fernbedienungsempfänger 7...
  • Seite 52 Zulassungsbestimmungen 41 Telefonnummern 45 Unterstützung Kontaktaufnahme mit Dell 45 Index...
