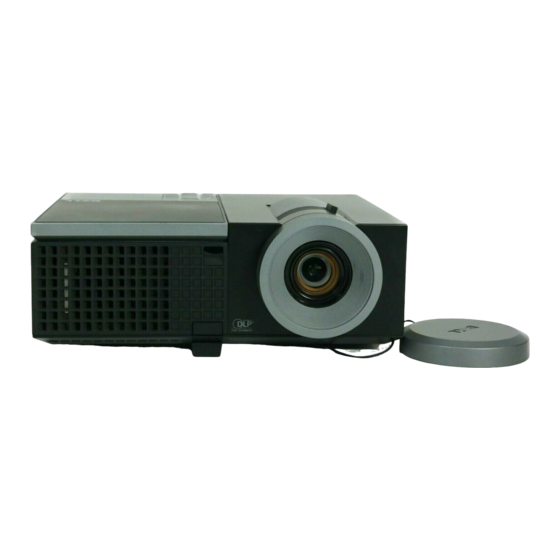

- Seite 1 Dell™ 4210X-Projektor Bedienungsanleitung...
- Seite 2 © 2008 Dell Inc. Alle Rechte vorbehalten. Reproduktionen dieser Materialien sind ohne vorherige schriftliche Genehmigung von Dell Inc. strengstens untersagt. Marken in diesem Text: Dell und das DELL-Logo sind Marken von Dell Inc.; DLP und das DLP-Logo sind Marken von T ; Microsoft...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Ihr Dell-Projektor ....Informationen über den Projektor ..Projektor anschließen .... - Seite 4 Bedienen des Projektors ... . . Einschalten des Projektors ....Ausschalten des Projektors ....Einstellen des Projektionsbildes .
- Seite 5 ....Kontakt zu Dell .....
-
Seite 6: Ihr Dell-Projektor
Ihr Dell-Projektor Im Lieferumfang des Projektors sind die unten abgebildeten Artikel enthalten. Prüfen Sie den Lieferumfang auf Vollständigkeit und wenden Sie sich an Dell™, falls etwas fehlen sollte. Lieferumfang Netzkabel 1,8 m langes VGA-Kabel (VGA zu VGA) Tragetasche Fernbedienung CD Bedienungsanleitung und... -
Seite 7: Informationen Über Den Projektor
Nehmen Sie den Projektor nicht in der Nähe von Geräten in Betrieb, die starke Hitze produzieren. Nehmen Sie den Projektor nicht an sehr staubigen Orten in Betrieb. Der Staub kann zu einer Fehlfunktion des Projektors und zum automatischem Abschalten des Projektors führen. Ihr Dell-Projektor... - Seite 8 • Versuchen Sie nicht, den Projektor selbst an der Decke zu installieren. Überlassen Sie solche Arbeiten einem qualifizierten Techniker. • Empfohlener Projektor-Deckenmontagesatz (Artikelnummer: C3505). Weitere Informationen finden Sie auf der Dell-Kundendienstwebseite unter support.dell.com. • Weitere Informationen finden Sie in den mit dem Projektor gelieferten Sicherheitshinweisen.
-
Seite 9: Projektor Anschließen
Projektor anschließen 10 Audioausgang Composite-Videoanschluss S-Video-Anschluss 11 Audio-B-Eingang 12 Audio-A-Eingang VGA-A-Ausgang (durchgeschliffenes Signal) 13 Audio-C-Eingang, rechter Kanal VGA-A-Eingang (D-Sub) 14 Netzanschluss VGA-B-Eingang (D-Sub) HDMI-Anschluss 15 Audio-C-Eingang, linker Kanal 16 RS232-Anschluss USB-Fernbedienungsanschluss 17 +12 V-Gleichspannungsausgang RJ45-Anschluss Schlitz für Sicherheitsschloss VORSICHT: Bevor Sie mit den in diesem Kapitel gezeigten Schritten beginnen, beachten Sie die auf Seite 7 beschriebenen Sicherheitshinweise. -
Seite 10: Computeranschluss
Computeranschluss Computer über VGA-Kabel anschließen Netzkabel VGA-zu-VGA-Kabel USB-A-zu-USB-B-Kabel HINWEIS: Das USB-Kabel ist nicht im Lieferumfang enthalten. HINWEIS: Das USB-Kabel muss angeschlossen sein, falls Sie die Seite aufwärts- und Seite abwärts-Tasten der Fernbedienung nutzen möchten. Projektor anschließen... -
Seite 11: Monitorverbindung Mit Vga-Kabeln Durchschleifen
Monitorverbindung mit VGA-Kabeln durchschleifen Netzkabel VGA-zu-VGA-Kabel HINWEIS: Ihr Projektor wird mit einem VGA-Kabel geliefert. Weitere VGA- Kabel können Sie über die Dell-Webseite dell.com erwerben. Projektor anschließen... -
Seite 12: Computer Über Rs232-Kabel Anschließen
Computer über RS232-Kabel anschließen Netzkabel RS232-Kabel HINWEIS: Das RS232-Kabel ist nicht im Lieferumfang enthalten. Informationen zum Kabel und zur RS232–Fernbedienungssoftware erhalten Sie beim Fachmann. Projektor anschließen... -
Seite 13: Dvd-Player Anschließen
DVD-Player anschließen DVD-Player über S-Video-Kabel anschließen Netzkabel S-Video-Kabel HINWEIS: Das S-Video-Kabel ist nicht im Lieferumfang enthalten. Sie können S-Video-Verlängerungskabel (15 m/30 m) über die Dell-Website dell.com erwerben. Projektor anschließen... -
Seite 14: Dvd-Player Über Composite-Videokabel Anschließen
DVD-Player über Composite-Videokabel anschließen Netzkabel Composite-Videokabel HINWEIS: Das Composite-Kabel ist nicht im Lieferumfang enthalten. Sie können Composite-Verlängerungskabel (15 m/30 m) über die Dell-Website dell.com erwerben. Projektor anschließen... -
Seite 15: Dvd-Player Über Component-Videokabel Anschließen
DVD-Player über Component-Videokabel anschließen Netzkabel VGA-zu-Component-Videokabel HINWEIS: Das VGA-zu-Component-Videokabel ist nicht im Lieferumfang enthalten. Sie können VGA-zu-Component-Verlängerungskabel (15 m/30 m) über die Dell-Website dell.com erwerben. Projektor anschließen... -
Seite 16: Dvd-Player Über Hdmi-Kabel Anschließen
DVD-Player über HDMI-Kabel anschließen Netzkabel HDMI-Kabel HINWEIS: Das HDMI-Kabel ist nicht im Lieferumfang enthalten. Projektor anschließen... -
Seite 17: Anschluss An Ein Lokales Netzwerk (Lan)
Anschluss an ein lokales Netzwerk (LAN) Sie können den Projektor über ein RJ45-Netzwerkkabel über das Netzwerk steuern. Lokales Netzwerk (LAN) Netzkabel RJ45-Kabel HINWEIS: Das RJ45-Kabel ist nicht im Lieferumfang enthalten. Projektor anschließen... -
Seite 18: Professionelle Installationsoptionen: Installation Zur Ansteuerung Von Automatischen Projektionsflächen
Professionelle Installationsoptionen: Installation zur Ansteuerung von automatischen Projektionsflächen Netzkabel 12 V-Gleichspannungsstecker Automatische Projektionsfläche HINWEIS: Zur Verbindung der automatischen Projektionsfläche mit dem Projektor nutzen Sie einen 12 V-Gleichspannungstecker mit den Abmessungen 1,7 mm (Innendurchmesser) x 4,00 mm (Außendurchmesser) x 9,5 mm (Schaft). 12 V-Gleichspannungstecker Projektor anschließen... -
Seite 19: Anschluss Eines Handelsüblichen Rs232-Steuergerätes
Anschluss eines handelsüblichen RS232-Steuergerätes Netzkabel RS232-Kabel Handelsübliches RS232-Steuergerät HINWEIS: Das RS232-Kabel ist nicht im Lieferumfang enthalten. Dieses Kabel erhalten Sie im Fachhandel. Projektor anschließen... -
Seite 20: Bedienen Des Projektors
Bedienen des Projektors Einschalten des Projektors HINWEIS: Schalten Sie die Projektor ein, bevor Sie die Signalquelle (Computer, DVD-Player, etc.) einschalten. Die Lampe der Ein/Aus-Taste blinkt so lange blau, bis sie gedrückt wird. Entfernen Sie den Objektivschutz. Schließen Sie das Netzkabel und die notwendigen Signalkabel an. Informationen zum Anschließen des Projektors finden Sie unter "Projektor anschließen"... -
Seite 21: Einstellen Des Projektionsbildes
Um den Projektor schnell auszuschalten, halten Sie die Ein/Aus-Taste 1 Sekunde lang gedrückt, während die Lüfter des Projektors noch laufen. HINWEIS: Warten Sie 60 Sekunden, bevor Sie den Projektor erneut einschalten, damit sich die Innentemperatur stabilisieren kann. Trennen Sie das Netzkabel von der Steckdose und dem Projektor. Einstellen des Projektionsbildes Anheben des Projektors Drücken Sie auf die Höhenregulierungstaste. -
Seite 22: Einstellen Von Zoom Und Bildschärfe
Einstellen von Zoom und Bildschärfe VORSICHT: Um den Projektor vor Schäden zu schützen, stellen Sie sicher, dass das Zoomobjektiv und der höhenverstellbare Fuß vollständig eingefahren sind, bevor Sie den Projektor an einen anderen Ort tragen oder in die Tragetasche verpacken. Drehen Sie den Zoom-Regler, um das Projektionsbild zu vergrößern bzw. -
Seite 23: Einstellen Der Bildgröße
Einstellen der Bildgröße 307"(779,78cm) 277"(703,58cm) 215"(546,10cm) 154"(391,16cm) 92"(233,68cm) 37"(93,98cm) 30" (76,20cm) 3,94'(1,2m) Bedienen des Projektors... -
Seite 24: Bedienfeld Verwenden
Max. 93,98 cm 233,68 cm 391,16 cm 546,10 cm 703,58 cm 779,78 cm Bildschirm (diagonal) Min. 76,20 cm 195,58 cm 352,12 cm 454,66 cm 586,74 cm 650,24 cm Max. 29,53 x 74,02 x 123,23 x 172,44 x 221,65 x 246,06 x 22,05 Zoll 55,51 Zoll 92,13 Zoll... - Seite 25 LAMP-Warnlampe Falls die orangefarbene LAMP-Leuchte aufleuchtet oder blinkt, kann eines der folgenden Probleme aufgetreten sein: • Die Betriebszeit der Lampe nähert sich ihrem Ende • Das Lampenmodul wurde nicht richtig installiert • Lampentreiber-Ausfall • Farbrad-Ausfall Weitere Informationen finden Sie unter "Projektor- Problemlösung"...
- Seite 26 Abwärts Mit diesen Tasten wählen Sie die Einträge im OSD- Trapezkorrektur Menü (Bildschirmmenü) aus. Drücken Sie diese Taste, um Bildverzerrungen zu korrigieren, die durch ein Neigen des Projektors (+40/-35 °) hervorgerufen wurden. Menu Drücken Sie diese Taste, um das OSD zu aktivieren. Verwenden Sie die Richtungstasten und die Taste Menu, um durch das OSD zu navigieren.
-
Seite 27: Verwenden Der Fernbedienung
Verwenden der Fernbedienung Ein/Aus Hiermit schalten Sie den Projektor ein und aus. Weitere Informationen finden Sie unter "Einschalten des Projektors" auf Seite 20 und "Ausschalten des Projektors" auf Seite 20. Eingabe Drücken Sie diese Taste, um eine Auswahl zu bestätigen. Rechts Mit diesen Tasten wählen Sie die Einträge im OSD- Menü... - Seite 28 Bildseitenformat Drücken, um das Format des angezeigten Bildes zu ändern. Seite aufwärts Drücken Sie diese Taste, um zur vorhergehenden Seite zu wechseln. HINWEIS: Das USB-Kabel muss angeschlossen werden, wenn Sie die Seite aufwärts-Funktion nutzen möchten. Stumm Drücken Sie auf diese Taste, um den Ton des Projektorlautsprechers aus- oder einzuschalten.
- Seite 29 Lautstärke - Drücken Sie die Taste, um die Lautstärke zu verringern. Trapezkorrektur Drücken Sie diese Taste, um Bildverzerrungen zu korrigieren, die durch ein Neigen des Projektors (+40/-35 °) hervorgerufen wurden. Source Drücken Sie diese Taste, um als Signalquelle Analog RGB, Composite, Component (YPbPr, über VGA), HDMI oder S-Video auszuwählen.
-
Seite 30: Batterien In Die Fernbedienung Einlegen
Batterien in die Fernbedienung einlegen HINWEIS: Nehmen Sie bei Nichtgebrauch die Batterien aus der Fernbedienung. Betätigen Sie den Riegel, heben Sie den Batteriefachdeckel ab. Beachten Sie die Polaritätskennzeichnungen (+/-) an den Batterien. Legen Sie die Batterien richtig herum in das Batteriefach ein;... -
Seite 31: Fernbedienungsreichweite
Fernbedienungsreichweite Winkel Sreichweite Winkel ±30° Abstand 10m/32,8ft Winkel HINWEIS: Die tatsächliche Reichweite kann etwas von den Angaben in der Abbildung abweichen. Bei schwachen Batterien können Störungen bei der Fernbedienung des Projektors auftreten. Bedienen des Projektors... -
Seite 32: Osd-Menü (Bildschirmmenü) Verwenden
OSD-Menü (Bildschirmmenü) verwenden • Der Projektor verfügt über ein mehrsprachiges Bildschirmmenü (OSD), das mit und ohne angeschlossene Eingangsquelle angezeigt werden kann. • Wechseln Sie zwischen den Menüeinträgen im Hauptmenü, indem Sie die Tasten oder am Bedienfeld des Projektors oder an der Fernbedienung drücken. •... -
Seite 33: Quellenauswahl
QUELLENAUSWAHL Das Quellenauswahl-Menü ermöglicht die Wahl der Eingangsquelle des Projektors. — Wählen Sie Aus UELLE (Standardauswahl), um das aktuelle Eingangssignal zu speichern. Wenn Sie die Quelle- Taste betätigen, während Auto- Quelle auf Aus eingestellt ist, können Sie das Eingangssignal manuell auswählen. Wählen Sie Ein zur automatischen Erkennung verfügbarer Eingangssignale. -
Seite 34: Bild (Im Pc-Modus)
HDMI—Mit aktivieren oder deaktivieren Sie den HDMI-Eingang. HINWEIS: Die aktuelle Eingangsquelle kann nicht deaktiviert werden. Mindestens zwei Eingangsquellen müssen ständig aktiviert bleiben. Bild (im PC-Modus) Mit dem Bild Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen: —Ermöglicht die Optimierung der Bilddarstellung: Präsentation, IDEOMODUS Brillant, Film, sRGB (bietet die exakteste Farbwiedergabe) und Benutzer (nutzt... -
Seite 35: Bild (Im Videomodus)
Bild (im Videomodus) Mit dem Bild Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen: — Ermöglicht die Optimierung der Bilddarstellung: Präsentation, Brillant, IDEOMODUS Film, sRGB (bietet die exakteste Farbwiedergabe) und Benutzer (nutzt Ihre eigenen Einstellungen). Wenn Sie die Einstellungen Helligkeit, Kontrast, Sättigung, Schärfe, Färbung oder Erweitert ändern, schaltet der Projektor automatisch auf Benutzer um. -
Seite 36: Anzeige (Im Pc-Modus)
Bild, erweitert Mit dem Bild, erweitert-Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Menü Bild, erweitert umfasst folgende Optionen: ß —Mit passen Sie die Weißintensität des Bildes an. INTENSIT Ä T — Hier können Sie die Farbtemperatur einstellen. Der Bildschirm ARBTEMPERATUR erscheint bei höheren Temperaturen kühler, und bei niedrigeren Temperaturen wärmer. - Seite 37 • Breit — Das Eingangssignal wird auf die Bildschirmgröße skaliert und zeigt ein Bild im Breitbildformat. —Mit rufen Sie das Zoom-Menü auf. Wählen Sie den zu vergrößernden Bereich, vergrößern Sie die Darstellung anschließend mit Passen Sie die Bildskalierung mit drücken Sie zur Anzeige anschließend auf —Mit rufen Sie das Zoomnavigation - OOMNAVIGATION...
-
Seite 38: Anzeige (Im Videomodus)
Anzeige (im Videomodus) Im Anzeige -Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen: —Ermöglicht die Wahl eines Formates für die Bildanzeige. ILDSEITENFORMAT • Original — wählen Sie Original, um das Format des projizierten Bildes entsprechend der Eingangsquelle beizubehalten. •... -
Seite 39: Lampe
LAMPE Mit dem Lampe-Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Lampe-Menü umfasst folgende Optionen: —Mit dieser Option wählen Sie den Lampenmodus. Mögliche AMPENMODUS Optionen: Normal und Eco. Im Normalmodus arbeitet die Lampe mit voller Leistung. Der Betrieb im Eco- Modus verlängert die Lampennutzungsdauer, das Gerät läuft leiser, die Helligkeit wird verringert. - Seite 40 —Hier können Sie die gewünschte OSD-Sprache einstellen. Mit rufen PRACHE Sie das Sprache-Menü auf. — Ermöglicht die Wahl des Projektormodus, je nach Art der ROJEKTORMODUS Projektormontage. • Frontprojektion-Tisch (Standard) — Dies ist die Standardoption. • Frontprojektion-Decke – Der Projektor stellt das Bild für eine Deckenprojektion auf den Kopf.
- Seite 41 — Zum Aktivieren der Netzwerkverbindung wählen Sie Ein. Zum ETZWERK Deaktivieren der Netzwerkverbindung wählen Sie Aus. Mit rufen Sie das Netzwerk- Menü auf. Siehe "Netzwerk" auf Seite 41. Netzwerk Im Netzwerk-Menü können Sie Einstellungen zur Netzwerkverbindung konfigurieren. DHCP—Falls ein DHCP-Server im Netzwerk vorhanden ist, wird die IP-Adresse automatisch bezogen, wenn Sie bei DHCP die Option Ein wählen.
-
Seite 42: Informationen
Informationen Im Informationen-Menü werden die aktuellen Projektoreinstellungen angezeigt. SONSTIGE Im Sonstiges-Menü können Sie Einstellungen für Menü, Bildschirm, Audio, Stromversorgung, Sicherheit und Untertitel (nur NTSC) ändern. Auch können Sie hier ein Testbild aufrufen oder die Werkseinstellungen wiederherstellen. — Zum Aufrufen der Menüeinstellungen wählen Sie . - Seite 43 Wenn Sie ein Vollbild aufzeichnen möchten, achten Sie darauf, dass die Auflösung des Eingangssignals 1024 x 768 beträgt. — Wählen Sie Dell, wenn Sie das Dell-Logo als ILDSCHIRM Hintergrundbild verwenden möchten. Wählen Sie Erfasst , wenn Sie ein erfasstes Bild als Hintergrundbild einsetzen möchten.
- Seite 44 — Mit Ein aktivieren Sie den Lautsprecher. Zum Abschalten AUTSPRECHER des Lautsprechers wählen Sie Aus. — Mit dieser Funktion können Sie den Ton abschalten; dies wirkt TUMM sich auf den Audioeingang und den Audioausgang aus. — Zum Aufrufen der Einstellungen zum Energiesparen wählen Sie NERGIESPAREN .
- Seite 45 — Zum Aufrufen der Sicherheitseinstellungen wählen Sie ICHERHEITSEINSTELLUNGEN . Im Sicherheitseinstellungen-Menü können Sie den Kennwortschutz ein- und ausschalten. — Wenn die Kennwortsicherung aktiviert ist, erscheint bei ENNWORT Anschließen des Geräts an das Stromnetz und Einschalten auf dem Bildschirm die Aufforderung, das Kennwort einzugeben. Standardmäßig ist diese Funktion deaktiviert.
- Seite 46 Versuche. Nach drei ungültigen Versuchen schaltet sich der Projektor automatisch aus. HINWEIS: Falls Sie das Kennwort vergessen haben, wenden Sie sich an DELL™ oder an qualifiziertes Servicepersonal. Zum Abschalten der Kennwortfunktion wählen Sie Aus. Wenn Sie das Kennwort löschen möchten, wählen Sie Löschen . Bedienen des Projektors...
- Seite 47 —Geben Sie zuerst das ursprüngliche Kennwort und Ä ENNWORT NDERN dann das neue Kennwort ein, wiederholen Sie dann das neue Kennwort. UT G — Mit Ein aktivieren Sie Untertitel und das Untertitel-Menü. Wählen EHÖRL Sie die gewünschte Untertiteloption: CC1, CC2, CC3 oder CC4. HINWEIS: Untertitel können nur bei NTSC-Signalen angezeigt werden.
- Seite 48 — Das Testbild können Sie zum Überprüfen von Fokus und Auflösung ESTBILD verwenden. Zum Ein- und Ausschalten des Testbildes wählen Sie Aus, 1 oder 2. Sie können das Testbild 1 auch aufrufen, indem Sie die Bedienfeldtasten gleichzeitig 2 Sekunden lang gedrückt halten. Sie können das Testbild 2 auch aufrufen, indem Sie die Bedienfeldtasten gleichzeitig 2 Sekunden lang gedrückt halten.
-
Seite 49: Projektor Über Webmanagement Verwalten
Projektor über Webmanagement verwalten Netzwerkeinstellungen konfigurieren Sofern der Projektor mit einem Netzwerk verbunden ist, können Sie nach der Konfiguration der Netzwerkeinstellungen (TCP/IP) über einen Webbrowser auf den Projektor zugreifen. Wenn Sie die Netzwerkfunktionen nutzen möchten, achten Sie darauf, eine eindeutige IP-Adresse zu verwenden. Zur Konfiguration der Netzwerkeinstellungen lesen Sie bitte unter "Netzwerk"... -
Seite 50: Eigenschaften Verwalten
Eigenschaften verwalten Startseite • Zum Aufrufen der Webmanagement-Startseite geben Sie die IP-Adresse des Projektors in das Adresse-Feld Ihres Webbrowsers ein. Siehe "Netzwerk" auf Seite 41. • Sprache: Hier können Sie die gewünschte Webmanagement-Sprache einstellen. Bedienen des Projektors... -
Seite 51: Netzwerkeinstellungen
Netzwerkeinstellungen Siehe Abschnitt zum OSD auf Seite 41. • Legen Sie Modellname, Projektorname, Standort und Kontakt-Daten fest (bis 21 Zeichen pro Feld). Mit Speichern speichern Sie die Einstellungen. • Wählen Sie DHCP zum automatischen Beziehen der IP-Adresse von einem DHCP-Server, wählen Sie Manuell, wenn Sie die IP-Adresse manuell zuweisen möchten. - Seite 52 Projektorstatus und Steuerung-Seite • Projektorstatus: Es gibt vier Statusvarianten: Lampe eingeschaltet, Standby, Energiesparen und Kühlen. Mit der Aktualisieren-Taste können Sie Status und Steuerungseinstellungen aktualisieren. • Energiesparen: Die Energiesparzeit können Sie auf Aus, 30, 60, 90 oder 120 Minuten einstellen. Siehe Seite 44. •...
- Seite 53 - Präsentation: Optimal für Präsentationen. - Hell: Maximale Helligkeit, maximaler Kontrast. - Film: Zur Darstellung von Filmen und Fotos. - sRGB: Sorgt für eine besonders exakte Farbwiedergabe. - Benutzer: Benutzerdefinierte Einstellungen. • Leerer Bildschirm: Optionen: Ein und Aus. • Bildseitenformat: Ermöglicht die Wahl eines Formates für die Bildanzeige. •...
-
Seite 54: E-Mail-Benachrichtigung
eMail-Benachrichtigung • eMail-Benachrichtigung: Hier können Sie festlegen, ob Sie per eMail benachrichtigt werden möchten: Aktiv oder Deaktiv. • An/CC/Von: Hier können Sie eMail-Adressen des Absenders (Von) und von Empfängern (An/Cc) zum Versenden und Empfangen von Benachrichtigungen bei Unregelmäßigkeiten und Fehlern festlegen. •... - Seite 55 • Neues Kennwort: Geben Sie das neue Kennwort ein. • Kennwort bestätigen: Kennwort zur Bestätigung erneut eingeben. • Schreibrechte: SNMP-Sicherheit festlegen. Kennwort eingeben und absenden. HINWEIS: Falls Sie Ihr Administratorkennwort vergessen sollten, wenden Sie sich bitte an Dell. Bedienen des Projektors...
- Seite 56 Anmeldungsseite • Administratorkennwort: Geben Sie das Administratorkennwort ein, klicken Sie auf Anmelden. Bedienen des Projektors...
-
Seite 57: Firmware-Aktualisierung
Firmware-Aktualisierung Über die Firmware-Aktualisierungsseite können Sie die Firmware Ihres Projektors aktualisieren. Zum Starten klicken Sie auf Aktualisieren. • Bitte warten Sie, bis der Zähler bei 0 anlangt. Bedienen des Projektors... - Seite 58 • Warten Sie 3 Sekunden; der nächste Schritt wird automatisch aufgerufen. • Wählen Sie die Aktualisierungsdatei, klicken Sie auf die Aktualisieren- Schaltfläche. Die Abbrechen-Schaltfläche ist bei laufender Aktualisierung gesperrt. Bedienen des Projektors...
- Seite 59 • Bitte warten Sie, bis der Zähler bei 0 anlangt. • Nach Abschluss der Aktualisierung klicken Sie auf Neu anmelden; Sie gelangen wieder zurück zur Webmanagement-Startseite. Bedienen des Projektors...
- Seite 60 TIPPS: Ich möchte über das Internet Mit den folgenden Schritten können Sie Ihren Browser sinnvoll konfigurieren: auf den Projektor zugreifen. Öffnen Sie Systemsteuerung Welche Browsereinstellungen sind ratsam? Internetoptionen Allgemein-Register Browserverlauf Einstellungen Markieren Sie Bei jedem Zugriff auf die Webseite. Manche Firewalls und Antivirenprogramme können HTTP-Anwendungen blockieren;...
- Seite 61 Benutzernamen und Kennwort passt. Wenn Sie beispielsweise test@dell.com als "Von"-eMail-Adresse nutzen, sollten Sie auch Benutzernamen und Kennwort des test@dell.com-Kontos zur Anmeldung am SMTP-Server verwenden. Warum kann ich die Test-eMail- Dies kann daran liegen, dass der SMTP-Server Benachrichtigung nicht...
-
Seite 62: Projektor-Problemlösung
Projektor-Problemlösung Sollten Probleme mit dem Projektor auftreten, lesen Sie bitte die folgenden Tipps zur Problemlösung. Falls das Problem weiterhin bestehen bleibt, wenden Sie sich an Dell™. Siehe Kontakt zu Dell™ auf Seite 75 Problem Mögliche Lösung Auf dem Bildschirm wird kein •... - Seite 63 Falls Sie Schwierigkeiten dabei haben, die Auflösung zu ändern, oder das Monitorbild hängen bleibt, starten Sie alle Geräte und den Projektor neu. Wenn Sie nicht mit einem tragbaren Dell™- Computer arbeiten, lesen Sie in Ihrer Dokumentation nach. Das Ausgangssignal des Computers entspricht eventuell nicht den gängigen Industriestandards.
- Seite 64 (Fortsetzung) (Fortsetzung) Problem Mögliche Lösung Auf dem Bild erscheinen Passen Sie die Frequenz im OSD-Untermenü senkrechte flimmernde Anzeige an (nur im PC-Modus). Streifen Die Bildfarbe stimmt nicht • Erhält das Anzeigegerät ein falsches Signal vom Ausgang der Grafikkarte, wählen Sie RGB als Signaltyp im OSD-Register Anzeige.
- Seite 65 Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist. Falls das Problem weiterhin bestehen bleibt, wenden Sie sich an Dell™. TEMP-Anzeige blinkt orange Ein Projektorlüfter ist ausgefallen und der Projektor schaltet sich automatisch aus. Versuchen Sie ein Rücksetzen; dazu halten Sie die POWER-Taste 10 Sekunden lang gedrückt.
-
Seite 66: Führungssignale
Einer der Lüfter ist ausgefallen. Der Projektor schaltet sich automatisch aus. (ORANGE) Falls das Problem weiterhin bestehen Blinken bleibt, wenden Sie sich bitte an Dell. Störung des Der Lampenantrieb ist ausgefallen. Der Lampantrieb Projektor schaltet sich automatisch aus. Trennen Sie nach 3 Minuten das... - Seite 67 Sie nach 3 Minuten das Netzkabel ab und schalten (ORANGE) (ORANGE) Blinken Sie die Projektor wieder an. Wenn das Problem weiterhin bestehen bleibt, wenden Sie sich an Dell. Fehler bei der - Die Stromversorgung ist unterbrochen. Der Stromversorgung Projektor schaltet sich automatisch aus. Trennen (ORANGE) (sekundäre)
-
Seite 68: Auswechseln Der Lampe
Austausch wird empfohlen! www.dell.com/lamps" auf dem Bildschirm erscheint, muss die Lampe ausgewechselt werden. Falls das Problem auch nach dem Wechseln der Lampe bestehen bleibt, wenden Sie sich an Dell™. Weitere Informationen finden Sie unter Kontakt zu Dell™ auf Seite 75. - Seite 69 DIE LAMPEN IN DIESEM PRODUKT ENTHALTEN QUECKSILBER. SIE MÜSSEN DAHER GEMÄSS ÖRTLICHEN, LANDES- ODER BUNDESVORSCHRIFTEN ODER -GESETZEN WIEDERAUFBEREITET ODER ENTSORGT WERDEN. WEITERE INFORMATIONEN HIERZU FINDEN SIE UNTER WWW.DELL.COM/HG ODER WENDEN SIE SICH AN DIE ELECTRONIC INDUSTRIES ALLIANCE UNTER WWW.EIAE.ORG. INFORMATIONEN ZUR LAMPENENTSORGUNG FINDEN SIE UNTER WWW.LAMPRECYCLE.ORG. Projektor-Problemlösung...
-
Seite 70: Technische Daten
Technische Daten Lichtröhre 0,55 Zoll, XGA, DMD-Typ X, DarkChip2™ Helligkeit 3500 ANSI-Lumen (max.) Kontrastverhältnis 2000:1 typisch (Full On/Full Off) Gleichmäßigkeit 85 % typisch (japanischer Standard – JBMA) Anzahl Bildpunkte 1024 x 768 (XGA) Darstellbare Farben 16,7 Millionen Farbradgeschwindigkeit Projektionsobjektiv F-Stopp: F/ 2,4 bis 2,66 Brennweite, F = 18,2 bis 21,8 mm Manuelles Zoomobjekt, 1,2-fach Bildwurfverhältnis = 1,6 bis 1,92, Weitwinkel / Tele... - Seite 71 Audio 2 Lautsprecher, je 5 W RMS Geräuschpegel 35 dB (A) Normalbetrieb, 32 dB (A) Eco-Modus Gewicht 6,35 lbs (2,88 kg) Abmessungen (B x H x T) 11,26 x 4,33 x 9,76 inches (286 x 110 x 247,8 mm) 4,33"(110mm) Umgebungsbedingungen Betriebstemperatur: 5 °C bis 35 °C Luftfeuchtigkeit: max.
- Seite 72 Variabler Audioausgang: Eine 3,5 mm- Stereoklinkenbuchse (grün). USB-Anschluss: Ein USB-Slave-Anschluss für externe Verbindungen. RS232-Port: Ein 6-poliger Mini-DIN-Anschluss zur RS232-Kommunikation. RJ45-Port: Ein RJ45-Anschluss zur Steuerung des Projektors über das Netzwerk. 12 V-Ausgang: Ein Relais-Ausgang (12 V Gleichspannung/200 mA maximal) zur Ansteuerung von automatischen Projektionsflächen.
- Seite 73 Zum Aufrufen des OSD-Menüs und zum Anpassen von Einstellungen. • Steuerbefehlssyntax (vom PC zum Projektor) [H][AC][SoP][CRC][ID][SoM][COMMAND] Beispiel: Power ON-Befehl (Low-Byte zuerst) • --> 0xBE, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01 • Steuerbefehlsliste Die neusten RS232-Codes finden Sie auf den Dell-Kundendienstseiten: support.dell.com. Technische Daten...
- Seite 74 Kompatibilitätsmodi (analog/digital) Bildwiederholfrequenz HSync-Frequenz Auflösung Pixeltakt (MHz) (Hz) (kHz) 640 x 350 70,087 31,469 25,175 640 x 480 59,940 31,469 25,175 640 x 480 p60 59,940 31,469 25,175 720 x 480 p60 59,940 31,469 27,000 720 x 576 p50 50,000 31,250 27,000 720 x 400...
-
Seite 75: Kontakt Zu Dell
Telefon an. Die Verfügbarkeit dieser Optionen ist abhängig vom jeweiligen Land und Produkt, einige Optionen sind möglicherweise für Sie nicht verfügbar. Um sich mit Dell in Verbindung zu setzen, wenn Sie Fragen zum Verkauf haben, technische Unterstützung benötigen oder den Kundendienst in Anspruch nehmen möchten:... -
Seite 76: Anhang: Glossar
Anhang: Glossar — Eine Maßeinheit für die Helligkeit. Die Berechnung erfolgt mit ANSI-L UMEN Hilfe eines ein Quadratmeter großen, in neun gleiche Rechtecke geteilten Bildes, wobei der Mittelwert aus den in der Mitte aller Rechtecke gemessenen Luxwerten (Helligkeit) ermittelt wird. —... - Seite 77 dB— Dezibel—Eine Einheit, die den relativen Unterschied einer Kraft oder Intensität, meistens zwischen zwei akustischen oder elektrischen Signalen, ausdrückt. Sie entspricht dem Zehnfachen des allgemeinen Logarithmus des Verhältnisses der zwei Stärken. Bilddiagonale — Ein Verfahren zur Messung der Größe eines Bildschirms oder Projektionsbildes.
- Seite 78 Maximale Bildgröße — Das größtmögliche Bild, das ein Projektor in einem abgedunkelten Raum erzeugen kann. Normalerweise durch die optische Brennweite begrenzt. Minimalabstand — Der minimal mögliche Abstand zwischen Projektor und Projektionsschirm, bei dem ein Bild noch scharf gestellt werden kann. NTSC —...
- Seite 79 RS232-Anschluss 9 Quellenauswahl 33 Schlitz für Sicherheitsschloss 9 Setup 39 S-Video-Anschluss 9 Sonstiges 42 USB-Fernbedienungsanschluss VGA-A-Ausgang (durchgeschliffenes Dell Monitorsignal) 9 Kontakt 75 VGA-A-Eingang (D-Sub) 9 VGA-B-Eingang (D-Sub) 9 Audio-B 9 Audio-C 9 Ein-/Ausschalten des Projektors Ausschalten des Projektors 20 Audioeingang 43...
- Seite 80 Fokusring 22 Zoom-Regler 22 Netzteil 9 Energiesparen 44 Problemlösung 62 Fernbedienung 27 Kontakt zu Dell 62 IR-Empfänger 25 Projektor 7 Bedienfeld 7 Fokusring 7 Höhenregulierungstaste 7 HDMI 9 IR-Empfänger 7 Objektiv 7 Zoom-Regler 7 Projektor anschließen Kennwort 45 An einen Computer 10 Kontakt zu Dell 6 Anschluss über S-Video-Kabel...
- Seite 81 Umgebungsbedingungen 71 Videokompatibilität 70 RJ45 9 Telefonnummern 75 Rücksetzen 43 Testbild 48 Rücksetzen, Werkseinstellungen Untertitel 47 Schnell ausschalten 44 Sicherheitseinstellungen 45 Stumm 44 Technische Daten Abmessungen 71 Anzahl Bildpunkte 70 Audio 71 Darstellbare Farben 70 E/A-Anschlüsse 71 Farbradgeschwindigkeit 70 Geräuschpegel 71 Gewicht 71 Gleichmäßigkeit 70 Helligkeit 70...
