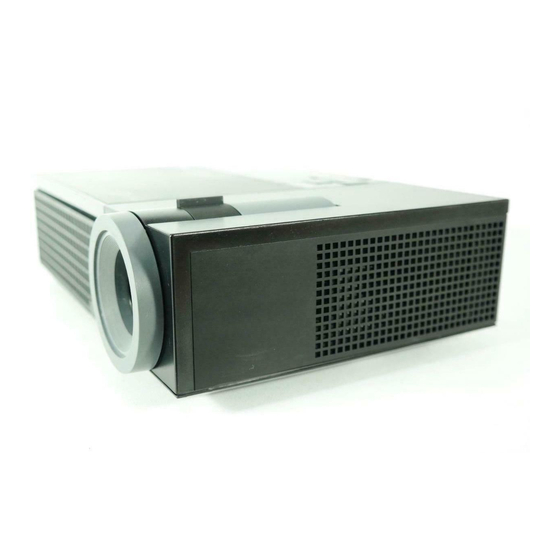

Dell™ Projektor 1209S
Bedienungsanleitung
w w w . d e l l . c o m | s u p p o r t . d e l l . c o m

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell 1209S

  • Seite 1 Dell™ Projektor 1209S Bedienungsanleitung w w w . d e l l . c o m | s u p p o r t . d e l l . c o m...
  • Seite 2 Inc. sind strengstens untersagt. Marken in diesem Text: Dell, das DELL-Logo, Dimension, OptiPlex, Dell Precision, Latitude, Inspiron, DellNet, PowerApp, PowerEdge, PowerConnect, ® und PowerVault sind Marken von Dell Inc.; DLP und das DLP Logo sind Marken von T ; Microsoft und Windows sind...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Der Dell-Projektor ....Informationen über den Projektor ..Anschließen des Projektors ..
  • Seite 4 ....Technische Daten ....Kontaktaufnahme mit Dell™ ..Anhang: Glossar .
  • Seite 5: Der Dell-Projektor

    Der Dell-Projektor Im Lieferumfang des Projektors sind die unten abgebildeten Artikel enthalten. Prüfen Sie den Lieferumfang auf Vollständigkeit und wenden Sie sich an Dell™, falls etwas fehlen sollte. Lieferumfang Netzkabel 1,8 m VGA Kabel (VGA zu VGA) CR2032 Batterie Fernbedienung...
  • Seite 6: Informationen Über Den Projektor

    Versichern Sie sich, dass der Projektor an einem gut belüfteten Ort aufgestellt ist. Niemals Belüftungsschlitze und Öffnungen im Projektorgehäuse blockieren. Sorgen Sie dafür, dass der Projektor bei für ihn geeigneten Temperaturen (5ºC - 35ºC) betrieben wird. ANMERKUNG: Weitere Informationen finden Sie im Produktinformationshandbuch , das dem Projektor beiliegt. Der Dell-Projektor...
  • Seite 7: Anschließen Des Projektors

    Anschließen des Projektors DVI-D In VGA - A VGA - A S-Video In Video In Audio In Audio Out RS-232 VGA - B Remote Dell 1209S DVI-D-Eingangsanschluss VGA-A-Ausgang (Monitordurchschleife) VGA-A-Eingangsanschluss (D-Sub) VGA-B-Eingangsanschluss (D-Sub) S-Video-Anschluss Composite-Videoanschluss Audioeingangsanschluss Audioausgangsanschluss USB-Remote-Anschluss RS232-Anschluss Schlitz für Sicherheitsschloss...
  • Seite 8: Anschließen An Einen Computer

    RS-232 VGA - B Remote Netzkabel VGA-auf-VGA-Kabel USB-auf-USB-Kabel ANMERKUNG: Das USB-Kabel ist nicht im Lieferumfang von Dell enthalten. ANMERKUNG: Das USB-Kabel muss angeschlossen sein, falls Sie die Nächste Seite und Vorherige Seite Tasten der Fernbedienung nutzen wollen. Anschließen des Projektors...
  • Seite 9: Anschließen Eines Computers Mit Einem Dvi-D-Kabel

    Anschließen eines Computers mit einem DVI-D-Kabel DVI-D In VGA - A VGA - A VGA - B S-Video In Video In Audio In Audio Out RS-232 Remote Netzkabel DVI-D-Kabel USB-auf-USB-Kabel ANMERKUNG: USB-Kabel und DVI-D-Kabel sind nicht im Leiferumfang von Dell enthalten. Anschließen des Projektors...
  • Seite 10: Anschließen Eines Computers Mit Einem Rs232-Kabel

    VGA - A VGA - B S-Video In Video In Audio In Audio Out RS-232 Remote Netzkabel RS232-Kabel ANMERKUNG: Das RS232-Kabel ist nicht im Lieferumfang von Dell enthalten. Informationen zum Kabel und der RS232–Fernbedienungssoftware erhalten Sie beim Fachmann. Anschließen des Projektors...
  • Seite 11: Anschließen An Einen Dvd-Player

    VGA - A VGA - B S-Video In Video In Audio In Audio Out RS-232 Remote Netzkabel S-Video-Kabel ANMERKUNG: Das S-video-Kabel ist nicht im Lieferumfang von Dell enthalten. Sie können das S-Video-Verlängerungskabel (15m/30m) auf der Dell- Website erwerben. Anschließen des Projektors...
  • Seite 12: Anschließen Eines Dvd-Players Über Ein Composite-Kabel

    VGA - A S-Video In Video In Audio In Audio Out RS-232 VGA - B Remote Netzkabel Composite-Videokabel ANMERKUNG: Das Composite-Kabel ist nicht im Lieferumfang von Dell enthalten. Sie können das Composite-Verlängerungskabel (15m/30m) auf der Dell- Website erwerben. Anschließen des Projektors...
  • Seite 13: Anschließen Eines Dvd-Players Über Ein Component-Kabel

    VGA - A VGA - B S-Video In Video In Audio In Audio Out RS-232 Remote Netzkabel VGA-auf-YPbPr-Kabel ANMERKUNG: Das VGA-auf-YPbPr-Kabel ist nicht im Lieferumfang von Dell enthalten. Sie können das VGA-auf-YPbPr-Verlängerungskabel (15m/30m) auf der Dell-Website erwerben. Anschließen des Projektors...
  • Seite 14: Anschließen Eines Dvd-Players Über Ein Hdmi-Kabel

    Anschließen eines DVD-Players über ein HDMI-Kabel DVI-D In VGA - A VGA - A S-Video In Video In Audio In Audio Out RS-232 VGA - B Remote Netzkabel HDMI-Kabel DVI-D-Adapter ANMERKUNG: HDMI-Kabel und DVI-D-Adapter sind nicht im Leiferumfang von Dell enthalten. Anschließen des Projektors...
  • Seite 15: Bedienen Des Projektors

    Schalten Sie dann die Signalquelle (Computer, Notebook, DVD-Player usw.) ein. Das Gerät wird durch den Projektor automatisch erkannt. Das Dell-Logo wird nach dem Einschalten etwa 30 Sekunden angezeigt. Wenn auf dem Bildschirm "Suche Signal" angezeigt wird, überprüfen Sie nochmals, ob die notwendigen Signalkabel ordnungsgemäß angeschlossen sind.
  • Seite 16: Einstellen Des Projektionsbildes

    Senken Sie den Projektor, und lassen Sie die Taste los, so dass der Fuß einrastet. DVI-D In VGA - A VGA - A VGA - B S-Video In Video In Audio In Audio Out RS-232 Remote Dell 1209S Höhenregulierungstaste Höhenverstellbarer Fuß Einstellrad für die Feineinstellung des Anzeigewinkels Bedienen des Projektors...
  • Seite 17: Einstellen Von Zoom Und Bildschärfe

    Einstellen von Zoom und Bildschärfe VORSICHT: Um den Projektor vor Schäden zu schützen, stellen Sie sicher, dass das Zoomobjektiv und der höhenverstellbare Fuß vollständig eingefahren sind, bevor Sie den Projektor an einen anderen Ort tragen. Drehen Sie den Zoom-Regler, um das Projektionsbild zu vergrößern bzw. zu verkleinern.
  • Seite 18: Einstellen Der Bildgröße

    Einstellen der Bildgröße 302,8"(769,2cm) 227,1"(576,9cm) 176,7"(448,7cm) 126,2"(320,5cm) 75,7"(192,3cm) 25,2 "(64,1cm) 22,89" (58,3cm) 3,3'(1,0m) Bedienen des Projektors...
  • Seite 19: Bedienen Des Projektors Am Bedienfeld

    Wenn die LAMP-Warnlampe bernsteinfarben leuchtet, muss die Lampe ausgewechselt werden. Wenn die LAMPE bernsteinfarben blinkt, ist ein Fehler im Projektoro der im Farbrad aufgetreten, und der Projektor schaltet sich automatisch ab. Besteht das Problem weiterhin, wenden Sie sich an Dell™. Bedienen des Projektors...
  • Seite 20 Lampenantrieb überhitzt sind. Die Anzeige wird automatisch ausgeschaltet. Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist. Besteht das Problem weiterhin, wenden Sie sich an Dell™. • Wenn die TEMP-Warnlampe bernsteinfarben blinkt, ist ein Projektorlüfter oder das Farbrad ausgefallen, und der Projektor schaltet sich automatisch aus.
  • Seite 21: Verwenden Der Fernbedienung

    Verwenden der Fernbedienung 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 10 10 20 20 LED-Lampe LED-Anzeige. Source Drücken Sie diese Taste, um als Signalquelle Digital RGB, Analog RGB, Composite, S-Video oder Component (YPbPr über VGA) auszuwählen.
  • Seite 22: Verwenden Des Bildschirmmenüs (Osd)

    Projektors" auf Seite 15 und "Ausschalten des Projektors" auf Seite 15. Video mode Der Mikroprojektor Dell™ 1209S wurde so vorkonfiguriert, dass eine optimale Wiedergabe von Daten (PC-Grafiken) und Videos (Filme, Spiele usw.) möglich ist. Drücken Sie auf Videomodus, um zwischen den Modi PC, Film, Spiel, sRGB und Nutzer (für das Einrichten und Speichern von...
  • Seite 23: Hauptmenü

    Um das OSD zu verlassen, gehen Sie zur BEENDEN Option und drücken die Eingabe Taste, oder direkt die Menü Taste auf dem Bedienfeld oder der Fernbedienung. Hauptmenü QUELLENAUSWAHL Das Quellenauswahl-Menü ermöglicht die Wahl der Eingangsquelle des Projektors. —Wählen Sie Ein UELLE (Standard), damit das Gerät die verfügbaren Eingangssignale...
  • Seite 24: Setup

    SETUP Umfasst V. Trapez, Auto-Trapez, Projektormodus, Bildseitenformat und Projektor-Info Einstellungen. V. T —Hiermit korrigieren Sie die Bildverzerrung, die durch ein Neigen des RAPEZ Projektors hervorgerufen wurde. —Automatischer Ausgleich der Bildverzerrung, die durch Neigen des RAPEZ Projektors entsteht. —Ermöglicht die Wahl des Projektor-Modus, je nach Art der ROJEKTORMODUS Projektormontage.
  • Seite 25: Bild (Im Pc-Modus)

    BILD (im PC-Modus) Mit dem Bild Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen: —Mit den Tasten können Sie die Helligkeit des Bilds ELLIGKEIT einstellen. —Mit den Tasten können Sie den Kontrast einstellen. ONTRAST —Hier können Sie die Farbtemperatur einstellen. Der Bildschirm ARBTEMPERATUR erscheint bei höheren Temperaturen kühler, und bei niedrigeren Temperaturen wärmer.
  • Seite 26: Bild (Im Videomodus)

    BILD (im Videomodus) Mit dem Bild Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen: —Mit den Tasten können Sie die Helligkeit des Bilds ELLIGKEIT einstellen. —Mit den Tasten können Sie den Kontrast einstellen. ONTRAST —Hier können Sie die Farbtemperatur einstellen. Der Bildschirm ARBTEMPERATUR erscheint bei höheren Temperaturen kühler, und bei niedrigeren Temperaturen wärmer.
  • Seite 27: Anzeige (Im Pc-Modus)

    ANZEIGE (im PC-Modus) Mit dem Bild Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen: —Ermöglicht die Optimierung des Anzeigemodus des Projektors: IDEOMODUS PC, Film, sRGB (für eine bessere Farbwiedergabe), Spiel und Benutzer (benutzerdefinierte Einstellungen). Wenn Sie Weißintensität oder Degamma einstellen, schaltet der Projektor automatisch auf Benutzer um.
  • Seite 28: Anzeige (Im Videomodus)

    —Ermöglicht das Ändern der Taktfrequenz der Anzeigedaten, um sie mit REQUENZ der der Grafikkarte des Computers abzustimmen. Wenn Sie senkrechte, flimmernde Welle sehen, können Sie diese mit einer anderen Einstellung bei Frequenz minimieren. Es handelt sich hierbei nur um eine Grobeinstellung. —Hier wird die Phase des Anzeigesignals mit der Grafikkarte BSTIMMUNG synchronisiert.
  • Seite 29: Lampe

    LAMPE Mit dem Lampe Menü können Sie Anzeigeeinstellungen des Projektors ändern. Das Bildmenü umfasst folgende Optionen: .—Hier werden die Betriebsstunden seit dem Zurücksetzen des AMPENSTD Lampen-Timers angezeigt. —Wählen Sie Ja, um die Stromsparverzögerungszeit einzustellen. NERGIESPAREN Die Verzögerungszeit steht für den Zeitraum, in dem der Projektor keinen Signaleingang hat.
  • Seite 30: Sprache

    SPRACHE Das Sprachmenü ermöglicht die Wahl der OSD-Sprache. Bedienen des Projektors...
  • Seite 31: Sonstige

    Auflösung ein und drücken Sie Eingabe, und wählen dann "Ja". Der Projektor zeichnet das Bild als "Eigenes Logo" auf. Dieser Bildschirm ersetzt alle Bildschirmfenster, die das Dell-Logo enthalten. Sie können das Standardfenster wiederherstellen, indem Sie im Menü die Option Dell- Logo auswählen.
  • Seite 32 —Wählen Sie das Transparenzniveau für den OSD- ENÜTRANSPARENZ Hintergrund. —Wenn die Kennwortsicherung aktiviert ist, erscheint ENNWORT ÄNDERN bei Anschließen des Geräts an das Stromnetz und Einschalten auf dem Bildschirm die Aufforderung, das Kennwort einzugeben. Standardmäßig ist diese Funktion deaktiviert. Sie können diese Funktion über das Menü „Kennwort“...
  • Seite 33 ANMERKUNG: Falls Sie das Kennwort vergessen haben, wenden Sie sich an DELL™ oder an qualifiziertes Servicepersonal. Wenn Sie die Kennwortfunktion abbrechen möchten, wählen Sie Aus, und geben Sie das Kennwort ein. Geben Sie zuerst das ursprüngliche Kennwort und dann —...
  • Seite 34: Projektor-Fehlerbeseitigung

    Projektor-Fehlerbeseitigung Sollten Probleme mit dem Projektor auftreten, lesen Sie bitte die folgenden Tipps zur Fehlerbeseitigung. Besteht das Problem weiterhin, wenden Sie sich an Dell™. Siehe Kontaktaufnahme mit Dell auf Seite 44 Problem Mögliche Lösung Auf dem Bildschirm wird kein • Vergewissern Sie sich, dass die...
  • Seite 35 Falls Sie Schwierigkeiten dabei haben, die Auflösung zu ändern, oder das Monitorbild hängen bleibt, starten Sie alle Geräte und den Projektor neu. Wenn Sie nicht mit einem tragbaren Dell™- Computer arbeiten, lesen Sie in Ihrer Dokumentation nach. Die Präsentation wird nicht...
  • Seite 36 (Fortsetzung) (Fortsetzung) Problem Mögliche Lösung Die Bildfarbe stimmt nicht • Erhält die Anzeige ein falsches Signal über den Ausgang der Grafikkarte, wählen Sie als Signaltyp RGB in der OSD-Registerkarte Anzeige. • Verwenden Sie im Menü Sonstige Einstellungen die Option Testbild. Vergewissern Sie sich, dass die Farben des Testmusters korrekt sind.
  • Seite 37 Ziehen Sie den Netzstecker, warten Sie 3 Minuten, schalten Sie das Gerät anschließend wieder ein. Falls das Problem bestehen bleibt, wenden Sie sich bitte an Dell™. TEMP-Leuchte leuchtet Der Projektor ist überhitzt. Die Anzeige wird orange automatisch ausgeschaltet. Schalten Sie die Anzeige wieder ein, wenn der Projektor abgekühlt ist.
  • Seite 38: Auswechseln Der Lampe

    Bildschirm erscheint, muss die Lampe ausgewechselt werden. Wenn das Problem auch nach dem Wechseln der Lampe bestehen bleibt, wenden Sie sich an Dell™. Weitere Informationen finden Sie unter Dell™ kontaktieren auf Seite 44. VORSICHT: Die Lampe wird während des Gebrauchs sehr heiß. Wechseln Sie die Lampe erst, nachdem sich der Projektor mindestens 30 Minuten lang abgekühlt hat.
  • Seite 39 DIE LAMPEN IN DIESEM PRODUKT ENTHALTEN QUECKSILBER. SIE MÜSSEN DAHER GEMÄSS ÖRTLICHEN, LANDES- ODER BUNDESVORSCHRIFTEN ODER -GESETZEN WIEDERAUFBEREITET ODER ENTSORGT WERDEN. WEITERE INFORMATIONEN HIERZU FINDEN SIE UNTER WWW.DELL.COM/HG ODER WENDEN SIE SICH AN DIE ELECTRONIC INDUSTRIES ALLIANCE UNTER WWW.EIAE.ORG. INFORMATIONEN ZUR LAMPENENTSORGUNG FINDEN SIE UNTER WWW.LAMPRECYCLE.ORG. Projektor-Fehlerbeseitigung...
  • Seite 40: Technische Daten

    Technische Daten Lichtröhre 0,55" SVGA DMD Typ X, DarkChip1™ Helligkeit 2500 ANSI-Lumen (max.) Kontrastverhältnis 1800:1 Typisch (Full On/Full Off) Gleichmäßigkeit 85% Typisch (Japan. Standard – JBMA) Bildpunkte 800 x 600 (SVGA) Anzeigbare Farben 16,7 Millionen Farben Farbradgeschwindigkeit 2X Projektionsobjektiv F-Stop: F/ 2,41~2,55 Brennweite, F=21,8~24 mm 1,1X manuelles Zoomobjekt Größe des...
  • Seite 41 Lebensdauer des Leutmittels verkürzen; im schlimmsten Fall kann ein solcher Einsatz zum Ausfall des Leuchtmittels führen. Die angegebene Lebenszeit bei Dell-Projektoren basiert auf dem typischen Einsatz unter nicht ungünstigen Bedingungen, bei dem von mehr als 50 % sämtlicher Testmuster noch etwa 50 % der Nennhelligkeit des Leuchtmittels erreicht werden.
  • Seite 42 Steuerbefehlssyntax (vom PC zum Projektor) [H][AC][SoP][CRC][ID][SoM][COMMAND] Beispiel: Power ON-Befehl (zuerst Low-Byte) • --> 0xBE, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01 • Steuerbefehlsliste Den neusten RS232-Code finden Sie auf der Dell Support Site: support.dell.com. Technische Daten...
  • Seite 43 Kompatibilitätsmodi (Analog/Digital) Auflösung Vert. Frequenz (Hz) Hor. Frequenz (kHz) 640X480 59,9 31,5 640X480 37,5 640X480 43,3 720X400 70,1 31,5 720X400 37,9 800X600 60,3 37,9 800X600 46,9 800X600 85,1 53,7 848X480 1024X768 48,4 1024X768 1024X768 68,7 1280X720 59,9 44,8 1280X768 59,9 47,8 1280X800 59,8...
  • Seite 44: Kontaktaufnahme Mit Dell

    Telefon an. Die Verfügbarkeit dieser Optionen ist abhängig vom jeweiligen Land und Produkt, einige Optionen sind möglicherweise für Sie nicht verfügbar. Um sich mit Dell in Verbindung zu setzen, wenn Sie Fragen zum Verkauf haben, technische Unterstützung benötigen oder den Kundendienst in Anspruch nehmen möchten:...
  • Seite 45: Anhang: Glossar

    Anhang: Glossar ANSI-Lumen —Eine Maßeinheit für die Helligkeit. Die Berechnung erfolgt mithilfe eines ein Quadratmeter großen, in neun gleiche Rechtecke geteilten Bildes, wobei der Mittelwert aus den in der Mitte aller Rechtecke gemessenen Luxwerten (Helligkeit) ermittelt wird. Bildseitenformat —Das am häufigsten verwendete Seitenverhältnis ist 4:3 (4 zu 3).
  • Seite 46 dB— Dezibel—Eine Einheit, die den relativen Unterschied einer Kraft oder Intensität, meistens zwischen zwei akustischen oder elektrischen Signalen, ausdrückt. Sie entspricht dem Zehnfachen des allgemeinen Logarithmus des Verhältnisses der zwei Stärken. Bilddiagonale— Ein Verfahren für die Messung der Größe eines Bildschirms oder Projektionsbildes.
  • Seite 47 PAL— Phase Alternating Line. Nordamerikanischer Sendestandard mit einem Videoformat von 625 Zeilen bei 25 Bildern pro Sekunde. Rückprojektion— Mit dieser Funktion können Sie ein Bild horizontal spiegeln. Bei der normalen Projektion von vorne erscheinen Texte, Grafiken usw. dann verkehrt herum. Die Rückprojektion wird für die Projektion von hinten verwendet. RGB—...
  • Seite 48 USB-auf-USB-Kabel 8 Lampe 29 VGA-auf-VGA-Kabel 8 Quellenauswahl 23 VGA-auf-YPbPr-Kabel 13 Setup 24 Anschlüsse Sonstiges 31 Audioausgangsanschluss 7 Sprache 30 Audioeingangsanschluss 7 Composite-Videoanschluss 7 DVI-D-Eingangsanschluss 7 Dell Netzanschluss 7 kontaktieren 44 RS232-Anschluss 7 Schlitz für Sicherheitsschloss 7 Dell kontaktieren 5 Stichwortverzeichnis...
  • Seite 49 Ein-/Ausschalten des Projektors Störungen beheben 34 Ausschalten des Projektors 15 Dell kontaktieren 34 Einschalten des Projektors 15 Support Einstellen des Projektionsbildes 16 Kontaktaufnahme mit Dell 44 Einstellen der Projektorhöhe 16 Projektor absenken Einstellrad für die Fei- neinstellung des Technische Daten Anzeigewinkels...
