INSTRUCTIONS
INSTRUCTIONS
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG

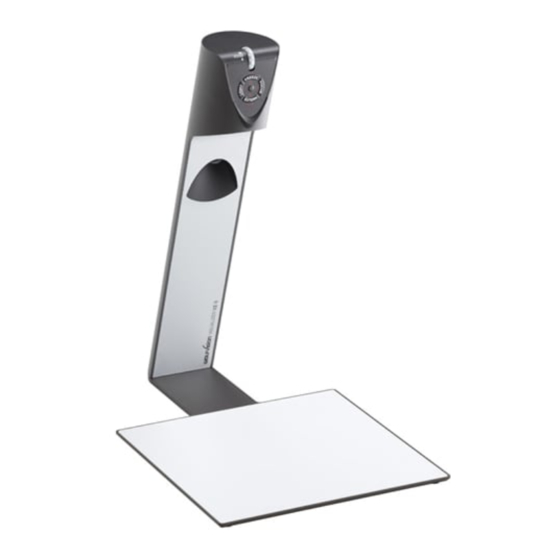

VZ-3s
VZ-3s
ENGLISH / DEUTSCH
Check out our Internet Homepage for additional information
www.wolfvision.com/support
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für WolfVision VZ-3s

  • Seite 17: Vorsichtsmaßnahmen

    DEUTSCH Vorsichtsmaßnahmen WARNUNG! Elektroschockrisiko gefährliche Spannungen im Geräteinneren Angeführte Vorsichtsmaßnahmen unbedingt beachten: Das Gerät nur mit der auf dem Typenschild angegebenen Spannung betreiben! Das Gerät vor Hitze und Feuchtigkeit schützen! Das Gerät vor Erschütterung schützen! Bitte darauf achten, dass eine ausreichende Luftzirkulation zur Kühlung des Gerätes möglich ist (Lüftungsschlitze an der Gehäuserückseite)! Bei jeder Art von Störungsanzeichen (abnormale Geräusche, Geruch, Rauchentwicklung, etc.) das Gerät abschalten.
  • Seite 18 Warenzeichen der WolfVision Holding AG, Austria. Dieses Dokument darf ohne vorherige schriftliche Zustimmung von WolfVision weder als Ganzes noch in Teilen mit irgendwelchen Mitteln kopiert, reproduziert oder übertragen werden. Ausgenommen sind Kopien, die vom Benutzer zu Sicherungszwecken aufbewahrt werden.
  • Seite 19: Teile Des Visualizers

    Teile des Visualizers Arbeitsplatte (siehe Seite 5) Anschlüsse (auf der Geräterückseite unter der Kabelabdeckung - siehe unten) #3 Beleuchtung (wartungsfreie LED) #4 Bedientasten (siehe nächste Seite) Zoom Rad (siehe nächste Seite) Anschlüsse (#2) EXTERN IN LAN (PoE+) DVI-I Ausgang (siehe Seite 8) Anschluss (siehe Seite 7) EXTERN Eingang für Computer RGB-Signale (15-Pin) (siehe Seite LAN 10/100 TBase Anschluss (siehe Seite...
  • Seite 20 Bedientasten (am Kamerakopf) (#4) Das Bedienkonzept der portablen WolfVision Visualizer sieht vor, dass sich am Gerät nur die wichtigsten Tasten befinden. Dadurch kann jeder den Visualizer sofort auch ohne Einschulung bedienen. #10 EXTERN Taste / MENÜ Taste / MENÜ: NAVIGATIONS Taste ab Zum Umschalten zwischen Visualizer-Bild und externem Eingang (siehe Seite 9).
  • Seite 21: Aufstellen Des Visualizers (Bereits Montiert)

    Lesen Sie bitte unbedingt die Hinweise zur Auswahl des richtigen Ausganges auf Seite 8! 4. Kabelabdeckung bis zu Einrasten wieder einschieben. 5. Arm nach oben klappen. Der VZ-3s schaltet sich beim Aufstellen automatisch ein. ( Alternativ kann der Visualizer mit der POWER Taste eingeschaltet werden.
  • Seite 22: Digitales Zoom

    Sie können das Verhalten im digitalen Zoombereich im On-Screen Menü ändern (siehe Seite 10). Auto Iris (Blende) WolfVision Visualizer sind mit einer Auto Iris Funktion ausgestattet. Das heißt, dass sich die Helligkeit des Kamerabildes immer automatisch einstellt. Der Standard der Auto Iris Einstellung kann im On-Screen Menü heller oder dunkler gestellt werden. Bei Aufnahme von Bereichen mit sehr hellen Bildbereichen kann die Gegenlichtkompensation (Back Light Compensation) aktiviert werden - siehe Seite 10 und On-Screen Hilfe.
  • Seite 23: Ethernet / Lan Anschluss

    Photoshop verwendet, oder an Interaktiven Whiteboards (Smart Boards) angeschlossen wird. Der schnelle USB 2.0 Anschluss ermöglicht die Ausgabe bewegter Bilder. Die WolfVision vLink Software kann AVI- Dateien abspeichern und beinhaltet einen Video Capture Treiber. Damit kann das Livebild der Visualizer mit nahezu jedem modernen Videoschnittprogramm verarbeitet und gespeichert werden.
  • Seite 24: Wahl Des Richtigen Ausgangs-Modus

    DVI/RGB Ausgang Wahl des richtigen Ausgangs-Modus Der DVI-I Ausgang (#5) kann analoge und digitale Signale in folgenden Formaten ausgeben: - XGA (4:3 - 1024x768 Pixel) bei 60Hz - SXGA- (4:3 - 1280x960 Pixel) bei 60Hz tatsächliche Auflösung - WXGA* (16:10 - 1280x800 Pixel) bei 60Hz tatsächliche Auflösung - WXGA (16:9 Widescreen - 1360x768 Pixel) bei 60Hz...
  • Seite 25: Externer Eingang - Extern

    Unterstützte Auflösungen: diverse Auflösungen im Bereich von VGA (640x480@60Hz) bis WXGA+ (1440x900@60Hz) mit unterschiedlichen Vertikalfrequenzen in diesem Bereich. Folgende Daten werden bereit gestellt: Plug & Play Monitor VESA DDC Monitor Name: "WolfVision" Videoeingangsdefinition: Analog bei 0,7Vpp und separaten Synchronisationssignalen Vertikalfrequenz Limit: 48Hz - 86Hz Horizontalfrequenz Limit: 30kHz - 121kHz...
  • Seite 26 Die nachfolgenden Kapitel sind nur für technisch versierte Anwender: ON-SCREEN MENÜ (Kamera Menü) / ON-SCREEN HILFE Für normale Standard Anwendungen des WolfVision Visualizers ist es nicht notwendig, im On-Screen Menü Einstellungen vorzunehmen. Unerfahrene Anwender sollten hier keine Änderungen durchführen. Drücken Sie die MENU Taste (EXTERN #10) eine Sekunde lang um in das On-Screen Menü...
  • Seite 27: Wartung

    Alternativ kann die Firmware auch im On-Screen Menü (Erweiterte Einstellungen / Geräte Info) aktualisiert werden - Internetverbindung und zugewiesene Name Server IP-Adresse vorausgesetzt. Wählen Sie die Zeile „Prüfe FW” und der Visualizer prüft den WolfVision Server auf neuere Firmware- dateien. Folgen Sie den Anweisungen am Bildschirm um den Updateprozess zu starten.
  • Seite 28: Montage - Nur Für Ausgebildetes Personal

    MONTAGE - nur für ausgebildetes Personal Der Visualizer wird am Tisch festgeschraubt. Exakte Markierung der gewünschten Visualizerposition sind entscheidend ! Montagehilfsmittel gewissenhaft einsetzen ! Die Arbeitsplattenfolie hat eine sehr hohe Klebekraft (Rückseite) ! Tischoberfläche vor der Montage auf Eignung prüfen. Klebefläche muss für eine sichere Verbindung Staub- und Fettfrei sein.
  • Seite 29: Markieren Der Position Auf Der Tischplatte

    Markieren der Position auf der Tischplatte Legen Sie die gewünschte Position des Visualizer‘s und dessen Aufnahmebereiches mittels der großen Schablone fest und markieren dann die Zentrumslinie und die obere Linie des maximalen Aufnahmebereiches. Anschließend bohren Sie das Loch in die Tischplatte. Beachte: die Schablone zeigt die linke Hälfte von Gerät und Aufnahmebereich, die rechte Seite ist identisch.
  • Seite 30: Montieren Des Visualizers Auf Der Swivelplatte

    Montieren des Visualizers auf der Swivelplatte Visualizer auf der Swivel-Platte mit beiden Schrauben M4x5 (Torx 20) samt Unterlegscheiben montieren. Eventuell muss die Kabelabdeckung zuvor entfernt werden. Alle nötigen Kabel anschließen und mit dem Kabelbinder fixieren. Gerät nach unten klappen um die hintere Abdeckung einschieben zu können. Die Kabel können durch die Tischbohrung verlegt werden oder nach hinten weggehend an der Tischplattenoberseite.
  • Seite 31: Technische Daten

    Technische Daten Kamera / Technologie (Signal Format) 1-CCD 1/3" Progressive Scan Kamera Bilder pro Sekunde 30 Bilder (von der Kamera aufgenommen) Effektive Pixel 1280 x 960 (=1.228.800) Gesamte Pixel auf dem CCD 1.315.648 Verarbeitete Pixel pro Sekunde 36.864.000 (=effektive Pixel x Bilder pro Sekunde) Farbwiedergabe (sRGB Farbpräzision) sehr gute Farben Original Ausgangssignal von der...
