R
INSTALLATION MANUAL
INSTALLATION MANUAL
MONTAGEANLEITUNG
MONTAGEANLEITUNG

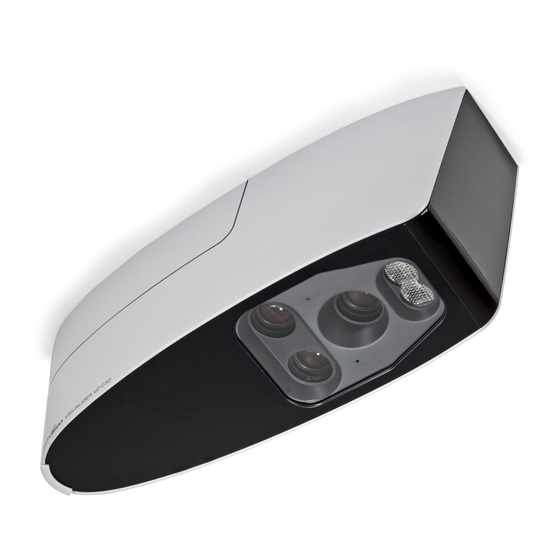

VZ-C3D
VZ-C3D
ENGLISH / DEUTSCH
Check out our Internet Homepage for additional information
www.wolfvision.com/support

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WolfVision VZ-C3D

Inhaltszusammenfassung für WolfVision VZ-C3D

  • Seite 13: Vorsichtsmaßnahmen

    DEUTSCH Vorsichtsmaßnahmen WARNUNG! Elektroschockrisiko VORSICHT gefährliche Spannungen Doppelpolig / Neutral Absicherung im Geräteinneren Angeführte Vorsichtsmaßnahmen unbedingt beachten: DAS GERÄT DARF NUR VON AUTORISIERTEN UND GESCHULTEN FACHKRÄFTEN NACH LOKAL GÜLTIGEN SICHERHEITSVORSCHRIFTEN MONTIERT UND GEWARTET WERDEN. DAS GERÄT NUR MIT DER AUF DEM TYPENSCHILD ANGEGEBENEN SPANNUNG BETREIBEN ! DAS GERÄT VOR HITZE UND FEUCHTIGKEIT SCHÜTZEN ! DAS GERÄT VOR ERSCHÜTTERUNG SCHÜTZEN ! Bitte darauf achten, dass eine ausreichende Luftzirkulation zur Kühlung des Gerätes möglich ist...
  • Seite 14 Warenzeichen der WolfVision Holding AG, Austria. Dieses Dokument darf ohne vorherige schriftliche Zustimmung von WolfVision weder als Ganzes noch in Teilen mit irgendwelchen Mitteln kopiert, reproduziert oder übertragen werden. Ausgenommen sind Kopien, die vom Benutzer zu Sicherungszwecken aufbewahrt werden.

  • Seite 15: Symbol- Und Hinweiserklärung

    Vorbereitung der Decke Aufgrund der breiten Palette von Installationsmöglichkeiten unseres Deckenhängers schreibt die Firma WolfVision vor die Montage nur an einer tragfähigen Betondecke durchzuführen. Lesen Sie bitte die folgenden Installationsschritte gründlich durch. Sollten Sie eine spezielle (nicht in der Installationsanleitung angeführte) Lösung benötigen, bitten wir Sie um Abklärung mit unseren Händlern.

  • Seite 16: Abstand Gerätefront Zur Bildmitte

    Installationsposition Ein Unterschied zu herkömmlichen Visualizer Modellen ist, dass die Abmessungen des kleinsten und größten Bildes, die das Gerät abtasten kann, nicht fix sind. Es hängt davon ab, wie hoch der Decken Visualizer über der Arbeitsfläche montiert wird. Es muss daher unbedingt vor der Montage abgeklärt werden, welche Bildgrößen abgetastet werden sollen, um zu entscheiden, in welcher Distanz zur Arbeitsfläche und auf welche Weise der Decken Visualizer montiert werden soll.

  • Seite 17: Rechenprogramm Auf Wolfvision Homepage

    Rechenprogramm auf WolfVision Homepage Eine sehr komfortable Möglichkeit, die exakte Position und abtastbaren Bildgrößen des Decken Visualizers zu berechnen, bietet ein spezielles Programm auf der WolfVison Homepage: www.wolfvision.com/visualizer/index.php/de/distance-calculation Installation mit einem zusätzlichen Deckenhänger (Fremdhersteller) In extrem hohen Räumen ist möglicherweise das kleinste Bild, welches das Gerät abtasten kann, nicht klein genug.

  • Seite 18: Abmessungen Des Deckenhängers

    Abmessungen des Deckenhängers Abmessungen des Decken Visualizers 479,5 Einbau in abgehängte Decken: Für den normalen Betrieb ist nur eine Ausnehmung für den Licht-/Bildauslass in der Decke erforderlich. Alles andere kann abgedeckt werden. Für Servicezwecke sollte das gesamte Gerät zugänglich sein. WICHTIG Für eine ausreichende Belüftung ist zu sorgen, andernfalls kann es zu einer Beschädi- gung des Gerätes kommen.

  • Seite 19: Deckenmontage Mit Dem Wolfvision-Deckenhänger

    Deckenmontage mit dem WolfVision-Deckenhänger Der Decken Visualizer lässt sich sehr schnell und komfortabel mit dem Deckenhänger von WolfVision an der Decke befestigen. WICHTIG! Die Fixierung an der Decke erfolgt durch die Anbringung des Deckenhängers an eine Betondecke. Montieren Sie den Deckenhänger an der Decke mit drei Stahlankern wie abgebildet.
  • Seite 20 Die Kabelabdeckung ist in den Illustrationen nicht dargestellt um die Übersichtlichkeit zu erhöhen. Abb.2 fixieren Abb.3 HAFTUNGSAUSSCHLUSS! WolfVision übernimmt keine Haftung, wenn minderwertiges Material verwendet, eine nicht tragfähige Decke gewählt oder bei der Montage der Deckenbefestigung Fehler gemacht werden!
  • Seite 21 Der Visualizer kann, wenn nötig, noch feinjustiert werden. Durch Lockern aller drei Hex-Muttern kann der Visualizer um 15° nach rechts oder links gedreht werden (alle Klemmmuttern anschließend wieder fixieren). Durch Lockern der drei Befestigungsmuttern an den Stahlankern zur Decke kann der Visualizer um +/- 10mm vor- oder zurückgesetzt werden (Befestigungsmuttern anschließend wieder fixieren).

  • Seite 22: Setup-Assistent

    Diese Einstellung ist nur einmalig vorzunehmen - bei der Installation des Gerätes, außer der Abstand zwischen Visualizer und Arbeitsfläche wird verändert Für die meisten Installationen empfiehlt WolfVision die Funktion „Automatischer Höhenabgleich”. Sollte der Visualizer die Justage nicht zufriedenstellend ausführen können (z.B. sehr helles Umgebungslicht), so benutzen Sie bitte den manuellen Höhenabgleich stattdessen.
  • Seite 23 Demontage des Decken Visualizers Sollte es aufgrund eines Umzugs oder Servicefalles nötig sein, den Decken Visualizer zu demontieren, dann gehen Sie bitte Schritt für Schritt folgende Anleitung durch: Kabelabdeckung vorsichtig nach oben schieben und abnehmen und dann alle Kabel vom Visualizer abstecken.
