2.2 Elektronische Steuerung 260 DTG

Bedien- und Kontrolleinrichtungen

2.2.1

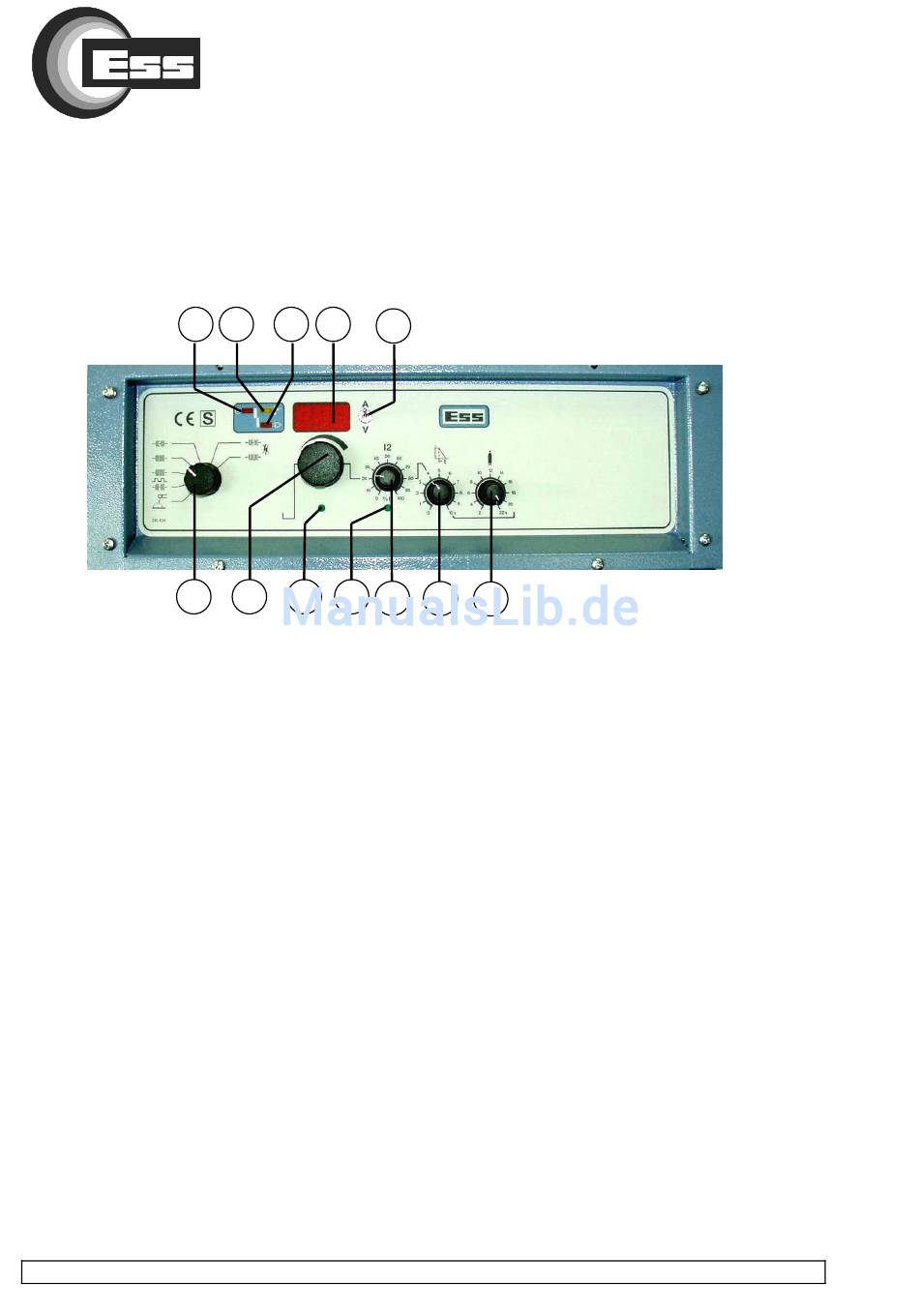

Abb. 2
8
7
1 Drehknopf für die Gasnachströmzeit
2 Drehknopf für die Down-Slope-Zeit
3 Drehknopf für den Schweißstrom I2
4 LED I2
5 LED I1
6 Drehknopf für den Schweißstrom I1
7 Programmwahlschalter
8 LED Störmeldung Kühlwasser (Option KG 200)
9 LED Störmeldung Übertemperatur
10 LED Störmeldung allgemein
11 Digitalanzeige Strom/Spannung/Soll-/Istwert
12 Umschalter Schweißstrom/Schweißspannung
Seite 12 Bedienungsanleitung Typ 260 DTG, 260 ATG
9 10 11
12
6 5 4
3 2 1
2 – 22 s
0 – 10 s
% von I1
3 – 250 A
Datum 10/2001
