2 TECHNISCHE BESCHREIBUNG

2.1 Schweißstromquelle 260 DTG
2.1.1 Bedien- und Anschlußelemente

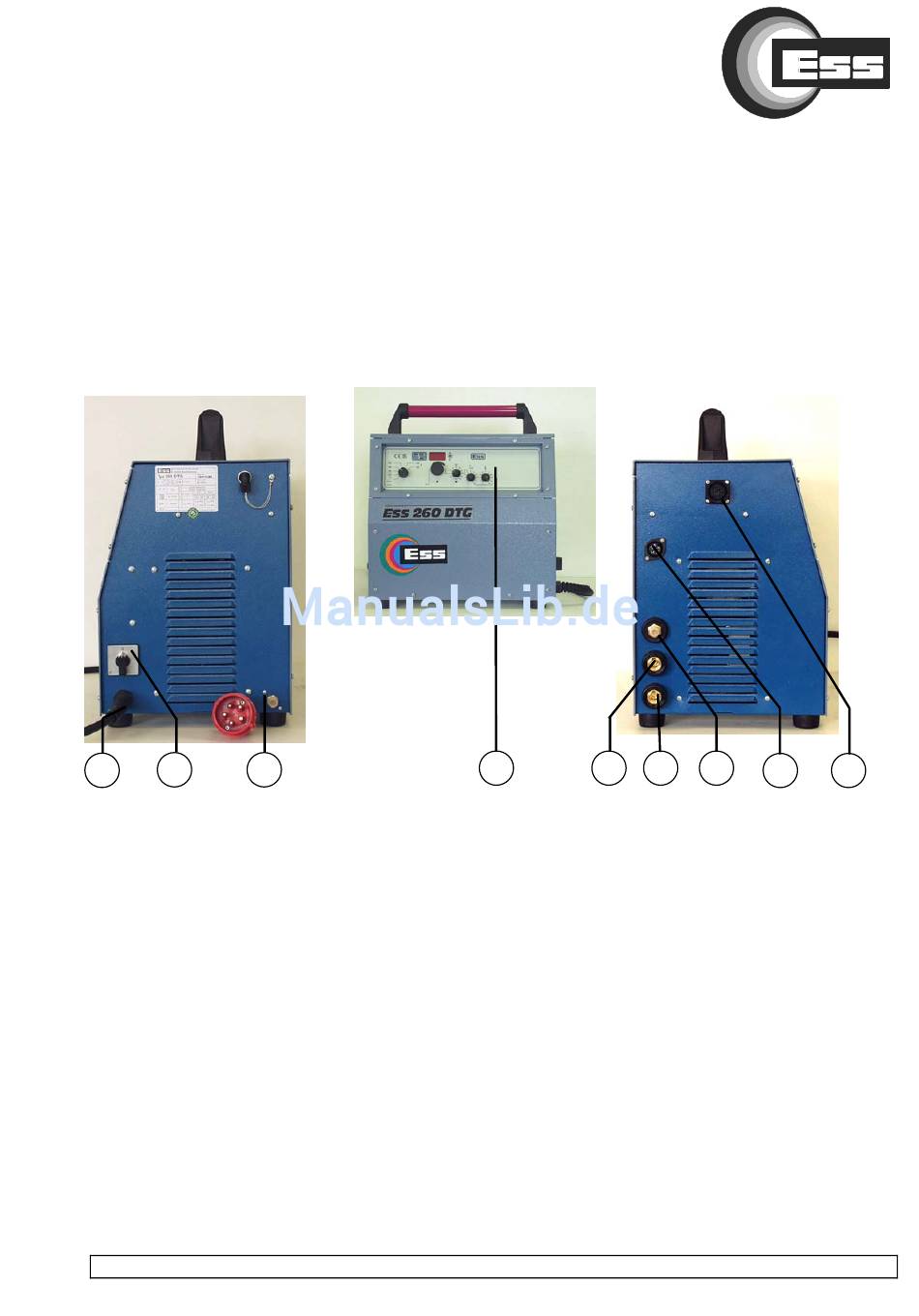

Abb. 1
2 3
1
1 Netzkabel
2 Hauptschalter
3 Gasnippel R 3/8 x R ¼" für die Schutzgaszufuhr
4 Bedienfeld
5 Schweißbuchse Minuspol
6 Schweißbuchse Pluspol
7 Gasnippel R 3/8 x R ¼" für den Schweißbrenner
8 Dose für Steuerleitung des WIG-Schweißbrenners
9 Schnittstellendose für den Anschluß der Fernbedienungen
