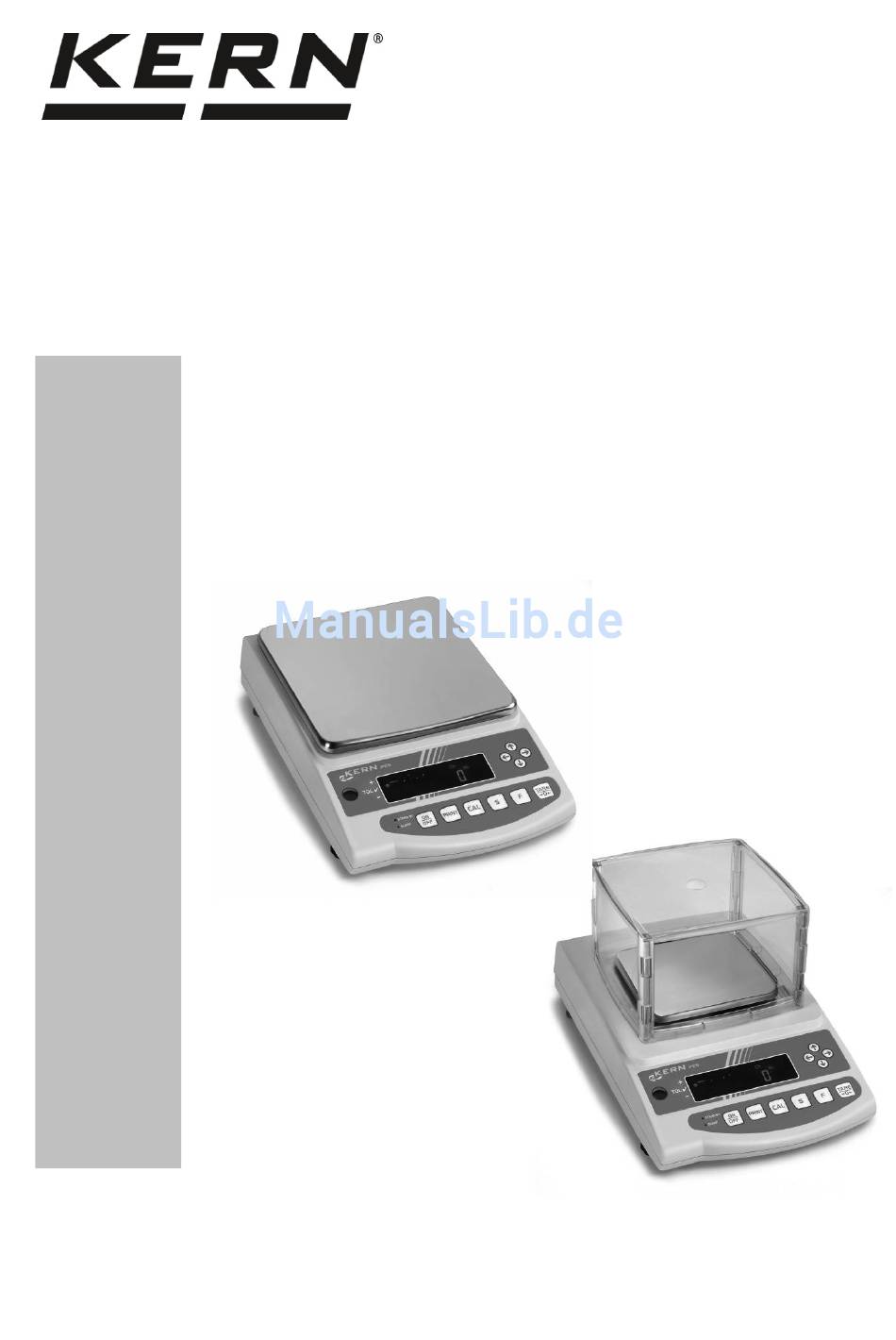

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Präzisionswaage KERN PES/PEJ Version 1.7 05/2016 PES/PEJ-BA-d-1617...
-
Seite 2: Inhaltsverzeichnis

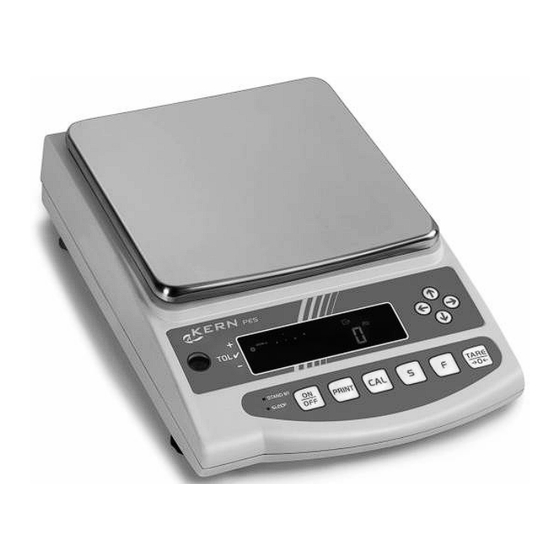

KERN PES/PEJ Version 1.7 05/2016 Betriebsanleitung Präzisionswaage Inhaltsverzeichnis Technische Daten ..................5 Konformitätserklärung ................10 Grundlegende Hinweise (Allgemeines) ............. 11 3.1. Bestimmungsgemäße Verwendung ............11 3.2. Sachwidrige Verwendung ................11 3.3. Gewährleistung .................... 11 3.4. Prüfmittelüberwachung ................12 Grundlegende Sicherheitshinweise ............12 4.1. - Seite 3 6.9.1. Justierung mit externem Gewicht (nur PES) ......... 19 6.9.2. Justiertest mit externem Gewicht (nur PES) ......... 21 6.9.3. Automatische Justierung (nur PEJ) ............22 6.9.4. Justierung mit internem Gewicht (nur PEJ) .......... 23 6.9.5. Justiertest mit internem Gewicht (nur PEJ) ........... 24 6.10.
- Seite 4 12.4.1. Eingabe von 2 Grenzwerten durch Wägung .......... 59 12.4.2. Eingabe von 3 oder 4 Grenzwerten durch Wägung ......62 12.4.3. Numerische Eingabe von 2 Grenzwerten ..........65 12.5. Beurteilung mit Differenzwerten ............. 68 12.5.1. Eingabe von 2 Grenzwerten durch Wägung .......... 68 12.5.2.
-
Seite 5: Technische Daten
Technische Daten KERN PES 220-3M PES 420-3M PES 620-3M Ablesbarkeit (d) 0.001 g 0.001 g 0.001 g Wägebereich (Max) 220 g 420 g 620 g Mindestlast (Min) 0.02 g 0.02 g 0.1 g Eichwert (e) 0.01 g 0.01 g 0.01 g... - Seite 6 KERN PES 2200-2M PES 4200-2M PES 6200-2M Ablesbarkeit (d) 0,01 g 0,01 g 0,01 g Wägebereich (Max) 2 200 g 4 200 g 6 200 g Mindestlast (Min) 0.5 g 0.5 g Eichwert (e) 0,1 g 0,1 g 0,1 g...
- Seite 7 KERN PES 8200-1M PES 15000-1M PES 31000-1M Ablesbarkeit (d) 0.1 g 0.1 g 0.1 g Wägebereich (Max) 8 200 g 15 000 g 31 000 g Mindestlast (Min) Eichwert (e) Genauigkeitsklasse Reproduzierbarkeit 0.1 g 0.1 g 0.1 g Linearität ± 0.2 g ±...
- Seite 8 KERN PEJ 220-3M PEJ 420-3M PEJ 620-3M Ablesbarkeit (d) 0,001 g 0,001 g 0,00 1g Wägebereich (Max) 220 g 420 g 620 g Mindestlast (Min) 0,02 g 0,02 g 0,1 g Eichwert (e) 0,01 g 0,01 g 0,01 g Genauigkeitsklasse...
- Seite 9 KERN PEJ 2200-2M PEJ 4200-2M Ablesbarkeit (d) 0.01 g 0.01 g Wägebereich (Max) 2 200 g 4 200 g Mindestlast (Min) 0.5 g 0,5 g Eichwert (e) 0.1 g 0.1 g Genauigkeitsklasse Reproduzierbarkeit 0,01 g 0,01 g Linearität ± 0,02 g ±...
-
Seite 10: Konformitätserklärung
Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. PES/PEJ-BA-d-1617... -
Seite 11: Grundlegende Hinweise (Allgemeines)
Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. Das Öffnen des Gerätes darf nur von geschulten Servicetechnikern nach KERN -Vorgaben durchgeführt werden. Vor dem Öffnen das Gerät vom Netz trennen ! Garantie erlischt beim Öffnen des Gerätes. -
Seite 12: Prüfmittelüberwachung
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 13: Auspacken, Aufstellung Und Inbetriebnahme
6. Auspacken, Aufstellung und Inbetriebnahme 6.1. Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •... - Seite 14 Ihre Waage im Überblick: Libelle Verschlussdeckel über Unterflurwä- geeinrichtung Rückansicht: RS 232 Schnittstelle Druckerschnittstelle Anschluss Antidiebstahlsicherung Netzadapter PES/PEJ-BA-d-1617...
-
Seite 15: Lieferumfang
6.3. Lieferumfang Serienmäßiges Zubehör: • Waage • Wägeplatte • Netzgerät • Betriebsanleitung • Arbeitsschutzhaube 6.4. Aufstellen Positionierung der Wägeplatte: Waage nivellieren: PES/PEJ-BA-d-1617... -
Seite 16: Netzanschluss
6.5. Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. In Menü können Sie die AUTO-SLEEP-Funktion [A.�A.u. -
Seite 17: Erstinbetriebnahme
6.8. Erstinbetriebnahme Eine Anwärmzeit von 10 Minuten nach dem Einschalten stabilisiert die Messwerte. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel 6.9 „Justierung“ beachten. 6.8.1. Power-Anzeige Waage über das Netzteil mit Strom versorgen. Die Waage befindet sich im Stand by Modus (grüne LED leuchtet). -
Seite 18: Bar Graph-Anzeige
6.8.2. Bar Graph-Anzeige Im Konfigurationsmenü 1 (Kap. 7) können Sie die Bar Graph-Anzeige aktivie- ren/deaktivieren. 0� Bar Graph ausblenden x�B.G. * 1 Bar Graph anzeigen Wägeplatte ist unbelastet halbe Höchstlast Waage ist mit Höchstlast belastet Der Wägebereich der Waage ist in 40 grafische Quader aufgeteilt. Ist kein Ge- wichtswert auf der Waage, so wird die Null (0) in der grafischen Anzeige dargestellt. -
Seite 19: Justierung
10 kg + 5 kg (F1) 7000 g Infos zu Justiergewichten finden Sie im Internet unter: http://www.kern-sohn.com Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von ca. 30 Min. zur Stabilisierung ist erforderlich. Achten Sie darauf, dass sich keine Gegenstände auf der Wägeplatte befinden. - Seite 20 Bedienung Anzeige Funktion [w�CA. 3] aktivieren (siehe Kap. 7). w�CA�3 � �� �CAL�EH T � Es erfolgt die Speicherung des Nullpunktes. O �� Justiergewicht vorsichtig in die Mitte der F.5. �� Wägeplatte stellen. Der Justiervorgang wird gestartet. F.5.
-
Seite 21: Justiertest Mit Externem Gewicht (Nur Pes)
6.9.2. Justiertest mit externem Gewicht (nur PES) Während des Justiertests vergleicht die Waage den gespeicherten Wert des Justier- gewichtes mit dem tatsächlichen. Es findet nur eine Überprüfung statt, d.h. es wer- den keine Werte verändert. Vorgehen: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von ca. 1 Stunde zur Stabilisierung ist erforderlich. -
Seite 22: Automatische Justierung (Nur Pej)
-z02 �� Justiergewicht abnehmen. Beliebige Taste drücken; der Justiervor- gang wird beendet und die Waage kehrt �� in den Wägemodus zurück. �� 6.9.3. Automatische Justierung (nur PEJ) Nach dem Einschalten der Waage setzt die automatische Justierung mit dem inter- nen Justiergewicht ein. -
Seite 23: Justierung Mit Internem Gewicht (Nur Pej)
6.9.4. Justierung mit internem Gewicht (nur PEJ) Mit dem eingebauten Justiergewicht ist die Waagengenauigkeit jederzeit überprüfbar und neu einstellbar. Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von ca. 1 Stunde zur Stabilisierung ist erforderlich. Achten Sie darauf, dass sich keine Gegenstände auf der Wägeplatte befinden. -
Seite 24: Justiertest Mit Internem Gewicht (Nur Pej)
�CH. � 0 � �CH. � F. 5 . � BWSX �� Der Justiervorgang ist beendet. �� Die Waage kehrt automatisch in den Wägemodus zurück. �� 6.9.5. Justiertest mit internem Gewicht (nur PEJ) Während des Justiertests vergleicht die Waage den gespeicherten Wert des Justier- gewichtes mit dem tatsächlichen. - Seite 25 Start des Justiertests: T. � KnT � Der Test läuft automatisch ab. �VAKT� � �T. �0 �T. � F. 5 . � D KFF �� Die Differenz zwischen gespeichertem und gemessenem Wert wird angezeigt. -z02 �� ...
-
Seite 26: Eichung
6.10. Eichung Allgemeines: Nach der EU-Richtlinie 90/384/EWG müssen Waagen amtlich geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be- stimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. -
Seite 27: Siegelmarken Und Entriegelungsschalter
6.10.1. Siegelmarken und Entriegelungsschalter Position: Entriegelungsschalter Siegelmarke Siegelmarke Nach dem Eichvorgang wird die Waage an den markierten Positionen versiegelt. Die Eichung der Waage ist ohne die „Siegelmarken“ ungültig. Zugang zum Entriegelungsschalter durch Entfernen der evt. vorhandenen Siegel- marke (Eichung wird ungültig!) und des Gummipfropfens (siehe Bild). Position des Entriegelungsschalter Status Waage für den Justiervorgang entriegelt, nach vorne... -
Seite 28: Applikations- Und Konfigurationsmenü 1
7. Applikations- und Konfigurationsmenü 1 Im Menü lassen sich die Einstellungen der Waage ändern und Funktionen aktivieren. Damit kann die Waage an individuelle Wägebedürfnisse angepasst werden. Das Menü gliedert sich in Applikationsmenü: Zur Anpassung der Waage an die Benutzer- bedürfnisse ... - Seite 29 Ändern der Funktion: q�SET�1 � oder Durch weiteres Drücken der Tasten wer- den die verschiedenen Funktionen des Menüs durchlaufen (siehe Tabelle Kap. r�SEL�0 7.2) Ändern des Parameters: r�SEL�0 oder r�SEL�3 Um den Parameter an der letzten Stelle zu ändern TARE-Taste oder Pfeiltasten betätigen.
-
Seite 30: Menü-Übersicht
7.2. Menü-Übersicht Die Waage ist werksseitig auf eine bestimmte Standard-Konfiguration eingestellt. Diese ist mit * gekennzeichnet. Funktion Anzeige Auswahl Beschreibung der oder Auswahlmöglichkeiten oder * 1 Wägen 2� Stückzählen Wägemode q SET. 3� Prozentbestimmung 5� Dichtebestimmung von Festkörpern * 0� dest. Wasser Messmedium 1q NED. - Seite 31 0� CAL-Taste deaktiviert Justierung * 1 Automatische interne Justierung * 1: Werkseinstellung PEJ� * 3: Werkseinstellung PES, 2� Justiertest mit internem Gewicht w�CA. Genauigkeitsklasse I� * 3� Externe Justierung * 4: Werkseinstellung PES, * 4� Justiertest mit externem Gewicht Genauigkeitsklasse II �0�...
-
Seite 32: Parameter Zusätzliche Funktionen
7.2.1. Parameter zusätzliche Funktionen r SEL�0 Werden nicht angezeigt bei Menüeinstellung „ “ Funktion Anzeige Auswahl Beschreibung der Auswahlmöglichkeiten oder oder Toleranzmarke wird immer angezeigt, auch wenn 1� Stillstandskontrolle noch nicht angezeigt ist. Anzeigebedingungen 21.�CQ. Toleranzmarke wird nur in Verbindung mit Still- der Toleranzmarke 2�... -
Seite 33: Parameter Für Die Serielle Schnittstelle
7.2.2. Parameter für die serielle Schnittstelle v�K.F�0 � Werden nicht angezeigt bei Menüeinstellung „ “ (Schnittstelle deaktiviert). Anzeige Auswahl Funktion Beschreibung der oder Auswahlmöglichkeiten oder Keine Datenausgabe 1� Ständige Datenausgabe Ständige Datenausgabe stabilber 2� Wägewerte Ausgabe stabiler und instabiler Wägewerte 3�... - Seite 34 Parität ��* �0� Kein Paritätsbit nur bei Einstellung 1�Ungerade Parität 6s�PA. v�K.F.�2�oder v�K.F.�3� 2 Gerade Parität Data Bits 7 bits 7� nur bei Einstellung 6t D.L. v�K.F.�3� ��* 8� 8 bits Stop Bits ���1� 1 bit nur bei Einstellung 6u�ST. v�K.F.�3�...
-
Seite 35: Konfigurationsmenü 2
8. Konfigurationsmenü 2 8.1. Bedienungsprinzip der Menüsteuerung Bedienung Anzeige Waage einschalten: �� Aufrufen des Menüs: Fonm2 F-Taste bei gedrückter TARE -Taste so- lange drücken, bis [FWnm 2] erscheint. Beim Loslassen erscheint die erste Funktion [ K.�KD. O] q�KD�0 � Ändern der Funktion: q�KD�0 �... -
Seite 36: Menü-Übersicht
Ändern des Parameters: q�KD�0 � oder q�KD�1 Um den Parameter an der letzten Stelle � zu ändern TARE-Taste oder Pfeilttasten betätigen. Speichern Ihrer Einstellungen: Sie verlassen das Menü und kehren in �� den Wägemodus zurück 8.2. Menü-Übersicht Die Waage ist werksseitig auf eine bestimmte Standard-Konfiguration eingestellt. Diese ist mit * gekennzeichnet. -
Seite 37: Betrieb
9. Betrieb 9.1. Tastaturübersicht Auswahl Funktion • Ein-/Ausschalten • Ausgabe des Gewichtswertes an externes Gerät (Drucker) oder PC • Speichern von Funktionsparametern • Addition von Anzeigewerten in Summenspeicher • Menüaufruf „Eingabe Toleranzgrenzen" • Umschaltung des Anzeigewertes (g, ct, Pcs, %) •... -
Seite 38: Anzeigenübersicht
9.2. Anzeigenübersicht Anzeige Beschreibung g, kg Gramm, Kilogram →0← Nullstellanzeige Minus ο Stabilitätsanzeige Tara-Symbol Brutto Stückzählung Prozentwägung Toleranzwägung Summierfunktion aktiv ∑ Gesamtsumme Ausgabe Datum/Uhrzeit Waage führt eine Waagenfunktion durch z. B. Stückzählung/ Anzeige eines Speicherwertes Anzeige für Justierung. Signalisiert den Justiervorgang. Gewichtseinheitenanzeige Bargraph Anzeige für Akkubetrieb (optional), siehe Kap. -
Seite 39: Wägemodus
10. Wägemodus Es stehen Ihnen 4 verschiedene Wägemodi zur Verfügung: 1. Wägen [q SET.1] 2. Wägen/Stückzählen [q SET. 2] 3. Wägen/Prozentbestimmung [q SET. 3] 4. Wägen/Dichtebesimmung [q SET. 5] Außer bei Wägen/Dichtebestimmung können Sie neben Auswahl eines Wägemodus noch weitere Funktionen wie z.B. Toleranzwägung, Summieren (siehe Kap. 7.2 „Zu- sätzliche Funktionen“) aktivieren. -
Seite 40: Tarieren
10.1.1. Tarieren Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird. Bedienung Anzeige Leeren Tarabehälter auf die Wägeplatte stellen. Das Gesamtgewicht des aufge- legten Behälters wird angezeigt. 75s0 �� Rücksetzung der Anzeige auf „0“: ��... - Seite 41 Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Ein- wiegen von mehreren Komponenten zu einer Mischung (zuwiegen). Rücksetzung der Anzeige auf „0“: �� Das Gesamtgewicht des Behälters wird wegtariert. Geben sie weitere Komponenten in den Wägebehälter (zuwiegen). 457z9 �� Lesen Sie jetzt das Gewicht des hinzu- gefügten Wägegutes in der Anzeige ab.
-
Seite 42: Netto/Brutto
10.1.2. Netto/Brutto Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren. Bei nachfolgenden Wägungen kann sowohl das Nettogewicht des Wägegutes, sowie das Bruttogewicht des Wägegutes + Tarabehälter angezeigt werden. Voraussetzung: Funktion [q SET.1] aktiv (siehe Kap. 7) Bedienung Anzeige Leeren Tarabehälter auf die Wägeplatte stellen. -
Seite 43: Stückzählen
250z0 �� Mit der F -Taste erfolgt die Umschaltung vom Nettogewicht zum Bruttogewicht oder umgekehrt. Dieser Vorgang kann beliebig oft wie- 350z0 �� derholt werden (Max. Wägebereich der Waage). 10.2. Stückzählen Bei der Stückzählung können Sie entweder Teile in einen Behälter einzählen oder Teile aus einem Behälter herauszählen. - Seite 44 Im Display erscheint blinkend die zuletzt Referenzstückzahl festlegen: gespeicherte Referenzstückzahl. Qn 10 �� etwa 4 Sekunden drücken, bis [U. SEt.] erscheint, dann los- Mit der Anzeige z. Bsp. 10 werden lassen Sie aufgefordert 10 Teile als Referenz aufzulegen. Referenzstückzahl ändern: oder Mit der TARE-Taste oder den Pfeiltasten Qn 30...
- Seite 45 �� Das Referenzgewicht wird gespeichert. �� Referenzgewicht entfernen. Stücke zählen: Jetzt können Sie die zu zählenden Teile in den Behälter füllen. �� Die entsprechende Stückzahl wird im Display angezeigt. Durch wiederholtes Drücken Umschalt- �� möglichkeit des Anzeigewerts z. Bsp. in: •...
-
Seite 46: Prozentbestimmung
10.3. Prozentbestimmung Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Re- ferenzgewicht. Der angezeigte Gewichtswert wird als fest vorgegebener Prozentwert übernommen (Standardeinstellung: 100%). 10.3.1. Eingabe des Referenzgewichts durch Wägung Bedienung Anzeige Funktion [q SET 3] aktivieren q�SET�3 (siehe Kap. 7). �... -
Seite 47: Numerische Eingabe Des Referenzgewichts
Ab jetzt wird das aufgelegte Gewicht in % angezeigt. �� 59t8 �� Durch wiederholtes Drücken Umschalt- möglichkeit des Anzeigewerts in „g“ oder %“ �� Hinweis: • Erscheint die Fehlermeldung “o-Err “ ist das Referenzgewicht außerhalb des Wägebereiches • Die Referenz von 100% bleibt erhalten, bis die Waage vom Netz getrennt wird. - Seite 48 �� Mit der blinkenden „0“ werden Sie zur numerischen Eingabe des Referenzge- wichts aufgefordert Eingabe des Zahlenwertes: oder 1 Þ Þ Þ » Þ Þ Þ Mit jedem Drücken der TARE-Taste oder Pfeiltaste durchlaufen Sie die Zahlen von 0-9, Dezimalpunkt und minus Auswahl der Ziffer, die verändert werden soll (die jeweils aktive Stelle blinkt): oder...
- Seite 49 Ab jetzt wird das aufgelegte Gewicht in % angezeigt. �� 59t8 �� Durch wiederholtes Drücken Umschalt- möglichkeit des Anzeigewerts in „g“ oder %“. �� Hinweis: • Erscheint die Fehlermeldung “o-Err “ ist das Referenzgewicht außerhalb des Wägebereiches • Die Referenz von 100% bleibt erhalten, bis die Waage vom Netz getrennt wird.
-
Seite 50: Dichtebestimmung Von Feststoffen (Hydrostatische Wägung)
10.4. Dichtebestimmung von Feststoffen (Hydrostatische Wägung) Die Dichte ist das Verhältnis Gewicht [g] : Volumen [cm ]. Das Gewicht ergibt sich durch Wägung der Probe an Luft. Das Volumen bestimmt man aus dem Auftrieb [g] der in eine Flüssigkeit getauchten Probe. Die Dichte [g/cm ] dieser Flüssigkeit ist be- kannt (Archimedisches Prinzip). - Seite 51 Eingabe der Temperatur: oder 1 Þ Þ Þ » Þ Þ Þ Mit jedem Drücken der TARE-Taste oder Pfeiltaste durchlaufen Sie die Zahlen von 0-9, Dezimalpunkt und minus Auswahl der Ziffer, die verändert werden soll (die jeweils aktive Stelle blinkt): oder ��...
- Seite 52 Nach Eingabe der Parameter für die Messflüssigkeit erfolgt die Dichtebestimmung Ihrer Probe 1. Gewicht der Probe in Luft 0. 0 �� Waage mit Probenhalter tarieren Probe auflegen 820.0 �� Warten Sie bis die Gewichtsanzeige der Waage stabil ist Das Gewicht der Probe in Luft wird gespeichert 2.
- Seite 53 Probe auflegen und eintauchen 520.0 �� 2. 7 31 �� Warten Sie bis die Gewichtsanzeige der Waage stabil ist. Die Dichte Ihrer Probe wird angezeigt, gekennzeichnet durch das Symbol rechts oben. Das Gewicht der Probe in der Messflüssigkeit wird gespeichert 520.0 ��...
-
Seite 54: Summieren Von Anzeigewerten
11. Summieren von Anzeigewerten Beliebig viele Einzelwägungen werden automatisch zu einer Gesamtsumme addiert, zum Beispiel alle Einzelwägungen einer Charge. Die Summierfunktion ist in allen Funktionen des Wägemodus (außer Dichtebestim- mung)) möglich. Bedienung Anzeige 1. Funktion [2 SEL 1] aktivieren (siehe Kap. 7). r�SEL�1 �... -
Seite 55: Summieren Mit Auto-Tara
7. Warten bis Stabiltätsanzeige [ ] er- scheint: 15z0 �� Der Anzeigewert wird in den Sum- ∑ menspeicher addiert. 100z0 �� Die Summe [ ∑ ] wird kurz einge- blendet. 15z0 �� Gewicht abnehmen und weitere Gewich- te auflegen; bei jedem Gewicht Schritt 4 ��... -
Seite 56: Wägen Mit Toleranzbereich
12. Wägen mit Toleranzbereich 12.1. Allgemeines Diese Waage kann sowohl als Dosier- wie Sortierwaage verwendet werden, wobei die jeweilige Toleranzuntergrenze sowie Toleranzobergrenze programmierbar ist. Ein akustisches Signal unterstützt das Portionieren, Dosieren oder Sortieren. Aktivieren Sie im Menü (siehe Kap. 7) die Toleranzwägefunktion: [2.SEL.2] oder die Kombination Toleranzwägen/Summieren (Toleranzkontrolle auf die jeweilige Einwaage):... -
Seite 57: Darstellung Der Ergebnisse
Die Toleranzgrenzen können auf zwei unterschiedliche Arten eingestellt werden: 1. Legen Sie die Werte (Gegenstand) auf die Waage – > Speichern Sie diesen Wert 2. Numerische Eingabe von Werten – > Geben Sie die Grenzen über die Tastatur ein. Hinweis: ... -
Seite 58: Bei 3 Oder 4 Grenzpunkten
12.2.2. Bei 3 oder 4 Grenzpunkten Anzeige Toleranzmarke: 4. Grenzpunkt ≤ Gewicht Grenze 5 Grenze 5 3. Grenzpunkt ≤ Gewicht < 4. Grenzpunkt Grenze 4 Grenze 4 Grenze 3 2. Grenzpunkt ≤ Gewicht < 3. Grenzpunkt Grenze 3 ... -
Seite 59: Beurteilung Von Absolutwerten
12.4. Beurteilung von Absolutwerten 12.4.1. Eingabe von 2 Grenzwerten durch Wägung Wichtiger Hinweis! Immer zuerst den unteren Grenzwert, erst dann den oberen Grenzwert eingeben. Bedienung Anzeige 1. Toleranzwägefunktion r�SEL�2 [2.SEL.2] oder [2.SEL.3] � aktivieren (siehe Kap. 7). 2. Erforderliche Parameterauswahl 2q�CQ. - Seite 60 4. Eingabe der Grenzwerte: L. � SET � etwa 4 Sekunden drücken, bis [L. SET] erscheint, dann loslassen Mit der blinkenden Anzeige (zuletzt ge- speicherter Wert) werden Sie zur Einga- be des unteren Grenzwertes (L.SET) aufgefordert 5. Probe für den unteren (also kleine- ren) Grenzwert auf die Wägeplatte legen: 6.
- Seite 61 7. Probe für den oberen (also größeren) Grenzwert auf die Wägeplatte legen: Ein akustisches Signal ertönt, der ge- 8. Speichern: speicherte obere Gewichtswert wird kurz eingeblendet. Die Waage kehrt in den Toleranzwäge- modus zurück. Ab hier erfolgt die Beurteilung, ob das Wägegut sich innerhalb der zwei Tole- ranzgrenzen befindet.
-
Seite 62: Eingabe Von 3 Oder 4 Grenzwerten Durch Wägung
12.4.2. Eingabe von 3 oder 4 Grenzwerten durch Wägung Bedienung Anzeige 1. Toleranzwägefunktion r�SEL�2 [2.SEL.2] oder [2.SEL.3] � aktivieren (siehe Kap. 7). 2. Erforderliche Parameterauswahl 2q�CQ. � 1 � Parameterauswahl für 3 Grenzpunkte: oder solange betätigen bis 2s�P . � 3 �... - Seite 63 4. Eingabe der Grenzwerte: L1. � SET � etwa 4 Sekunden drücken, bis [L1 SET] erscheint, dann �� loslassen Mit der blinkenden Anzeige (zuletzt ge- speicherter Wert) werden Sie zur Einga- be des ersten unteren Grenzwertes (LK.SET) aufgefordert 5. Probe für den ersten Grenzwert auf die Wägeplatte legen: Ein akustisches Signal ertönt, der ge- 6.
- Seite 64 8. Speichern: Ein akustisches Signal ertönt, der ge- speicherte zweite Gewichtswert wird kurz eingeblendet. �� Mit der blinkenden Anzeige (zuletzt ge- speicherter Wert) werden Sie zur Einga- be des dritten Grenzwertes (L3.SET) aufgefordert 9. Für die Eingabe des 3. bzw. 4. Grenzwertes Schritt 7 und 8 wieder- holen Ein akustisches Signal ertönt, der ge-...
-
Seite 65: Numerische Eingabe Von 2 Grenzwerten
12.4.3. Numerische Eingabe von 2 Grenzwerten Bedienung Anzeige 1. Toleranzwägefunktion r�SEL�2 [2.SEL.2] oder [2.SEL.3] � aktivieren (siehe Kap. 7). 2. Erforderliche Parameterauswahl 2q�CQ. � 1 � Parameterauswahl für 2 Grenzpunkte: oder solange betätigen bis 2s�P . � 2 � .1] bzw. [24.�TXP.1]erscheint; [23.�P Parameterauswahl für Absolutwert: weitere Einstellungen Ihrer Wahl... - Seite 66 Anzeige wechselt auf blinkende „null“ Mit der blinkenden Anzeige werden Sie zur numerischen Eingabe des unteren Grenzwertes aufgefordert 6. Eingabe des Zahlenwertes für den unteren Grenzwert oder 1 Þ Þ Þ » Þ Þ Þ Mit jedem Drücken der TARE-Taste oder Pfeiltasten durchlaufen Sie die Zahlen von 0-9, Dezimalpunkt und minus Auswahl der Ziffer, die verändert werden...
- Seite 67 7. Speichern: Ein akustisches Signal ertönt, der ge- speicherte untere Gewichtswert wird kurz eingeblendet. H. � SET � Mit der blinkenden Anzeige (zuletzt ge- speicherter Wert) werden Sie zur Einga- be des oberen Grenzwertes aufgefordert 8. Zur Eingabe des Zahlenwertes für den oberen Grenzwert Schritt 5 - 6 wiederholen Ein akustisches Signal ertönt, der ge-...
-
Seite 68: Beurteilung Mit Differenzwerten
12.5. Beurteilung mit Differenzwerten 12.5.1. Eingabe von 2 Grenzwerten durch Wägung Wichtiger Hinweis! Immer zuerst den unteren Grenzwert, dann erst den oberen Grenzwert eingeben. Bedienung Anzeige 1. Toleranzwägefunktion r�SEL�2 [2.SEL.2] oder [2.SEL.3] � aktivieren (siehe Kap. 7). 2. Erforderliche Parameterauswahl 2q�CQ. - Seite 69 4. Eingabe eines Referenzgewichts: R. � SET � etwa 4 Sekunden drücken, bis [R.SET] erscheint, dann loslassen Mit der blinkenden Anzeige (zuletzt ge- speicherter Wert) werden Sie zur Einga- be eines Referenzgewichtes aufgefor- dert 5. Referenzgewicht auf die Wägeplatte legen: 6.
- Seite 70 7. Probe für den ersten Grenzwert auf die Wägeplatte legen: 8. Speichern Ein akustisches Signal ertönt, der ge- speicherte untere Differenzwert wird kurz eingeblendet. H. � SET � Mit der blinkenden Anzeige (zuletzt ge- speicherter Wert) werden Sie zur Einga- be des oberen Grenzwertes aufgefordert 9.
-
Seite 71: Eingabe Von 3 Oder 4 Grenzwerten Durch Wägung
12.5.2. Eingabe von 3 oder 4 Grenzwerten durch Wägung Zur Eingabe von 3 oder 4 Grenzwerten [L1 SET] - [L3 SET] bzw. [L4 SET] jeweils Schritt 7 und 8 wiederholen (siehe auch Kap. 12.4.2). Anzeige Toleranzmarke: [L4.SET ] 4. Grenzpunkt ... - Seite 72 4. Eingabe eines Referenzgewichts: R. � SET � etwa 4 Sekunden drücken, bis [R.SET] erscheint, dann loslassen Blinkend erscheint das zuletzt gespei- cherte Referenzgewicht Anzeige wechselt auf blinkende „null“ Mit der blinkenden Anzeige werden Sie zur numerischen Eingabe eines Refe- renzgewichts aufgefordert 6.
- Seite 73 7. Bestätigen Ein akustisches Signal ertönt, das ge- speicherte Referenzgewicht wird kurz eingeblendet. L. � SET � Mit der blinkenden Anzeige (zuletzt ge- speicherter Wert) werden Sie zur Einga- be des unteren Differenzwertes aufge- fordert 8. Eingabe der unteren Grenze Schritt 5 und 6 wiederholen 9.
-
Seite 74: Einstellung Von Datum Und Uhrzeit
11. Speichern Ein akustisches Signal ertönt, der ge- speicherte obere Differenzwert wird kurz eingeblendet. Die Waage kehrt in den Toleranzwäge- modus zurück. Ab hier erfolgt die Beurteilung, ob das Wägegut sich innerhalb der zwei Tole- ranzgrenzen befindet. Zur numerischen Eingabe von 3 oder 4 Grenzwerten [L1 SET] - [L3 SET] bzw. [L4 SET] jeweils Schritt 8 und 9 wiederholen (siehe auch Kap. - Seite 75 TKNE nochmals drücken 15 OO OO Die zuletzt gespeicherte Uhrzeit er- scheint.* 2. Ändern der Uhrzeit 15 OO OO Die zu verändernde Ziffer blinkt Auswahl der Ziffer, die verändert werden soll (die jeweils aktive Stelle blinkt): 15 OO OO oder Verändern des Zahlenwertes 15 O : 7 3 :...
-
Seite 76: Datum
13.2. Datum F.�DATE Die Darstellung Ihrer Datumsausgabe können Sie im Menüpunkt festle- gen (siehe Menü-Übersicht Kap. 7.2. Bedienung Anzeige 1. Aufrufen des Menüs Fonm gedrückt halten bis [D-SET] erscheint. D-SET � TKNE nochmals drücken 15 OO OO Die zuletzt gespeicherte Uhrzeit er- scheint DATE nochmals drücken... - Seite 77 2. Ändern des Datum 7-1 - 5 Die zu verändernde Ziffer blinkt Auswahl der Ziffer, die verändert werden soll (die jeweils aktive Stelle blinkt): 7-1 - 5 oder Verändern des Zahlenwertes 8-1 - 5 oder Nach dem Speichern Ihrer Einstellungen 3.
-
Seite 78: Intervall-Ausgabe Funktion
13.3. Intervall-Ausgabe Funktion Unter diesem Menüpunkt können Sie festlegen, nach welchem Intervall eine Daten- 61. Q.m A ausgabe erfolgen soll. Aktivieren Sie hierzu in im Menü die Funktion [ 61. Q.m B oder [ ] (siehe Kap. 7.2.1 13.3.1. Intervall-Einstellung Bedienung Anzeige 1. -
Seite 79: Start/Stop Intervall-Ausgabe
13.3.2. Start/Stop Intervall-Ausgabe Bedienung Anzeige START Start Ausgabe �� Stop Ausgabe �� Die Waage kehrt automatisch in den Wägemodus zurück. PES/PEJ-BA-d-1617... -
Seite 80: Eingabe Waagenidentifikations-Nummer
13.4. Eingabe Waagenidentifikations-Nummer Display-Symbol [ ] und [ ] Sie können eine 6-stellige Nummer mit den Zahlen [0-9], [A-F] und [ - ] eingeben. Leerzeichen wird als [ _ ] angezeigt. Bedienung Anzeige 1. Aufrufen des Menüs Fonm2 Beim Loslassen erscheint die erste Funktion [ K.�KD. - Seite 81 Auswahl der Ziffer, die verändert werden soll (die jeweils aktive Stelle blinkt): 000001 oder Verändern des Zahlenwertes 000501 oder Ihrer Einstellung wird gespeichert und 5. Speichern: der nächste Menüpunkt erscheint. 2.CRCA.�O 6. Zurück in den Wägemodus �� PES/PEJ-BA-d-1617...
-
Seite 82: Datenausgang
14. Datenausgang Die Waage ist serienmäßig mit einer RS 232C Schnittstelle und Druckerschnittstelle ausgerüstet. 14.1. RS 232C Schnittstelle Mit der RS 232C Schnittstelle kann ein bidirektionaler Datenaustausch von der Waa- ge zu externen Geräten erfolgen. Die Datenübertragung erfolgt asynchron im ASCII - Code. -
Seite 83: Druckerschnittstelle (Unidirektionaler Datenaustausch)
14.2. Druckerschnittstelle (unidirektionaler Datenaustausch) Pinbelegung des Waagenausgangssteckers: Pin Nr. Signal Input/Output Funktion EXT.TARE Input externe Tarafunktion Output Transmit data Signal ground 14.3. Schnittstellenbeschreibung Durch die Wahl einer bestimmten Betriebsart lassen sich das Ausgabeformat, die Ausgabesteuerung, die Übertragungsgeschwindigkeit und das Paritätsbit einstellen. Die verschiedenen Möglichkeiten sind unter Kap. -
Seite 84: Datenausgabe
14.4. Datenausgabe 14.4.1. Formate der Datenübertragung Durch entsprechende Funktionswahl an der Waage kann eines der folgenden Daten- formate eingestellt werden, siehe Menü-Übersicht Kap. 7.2: • 6-stelliges Datenformat Bestehend aus 14 Wörtern, einschließlich der Endezeichen; CR=0DH, LF=0AH (CR=Wagenrücklauf / LF=Zeilenvorschub) • 7-stelliges Datenformat Hinweis: Das 7-stellige Format ist identisch zum 6-stelligen, mit Ausnahme des zusätzlichen Zeichens D8. -
Seite 85: Einheiten
14.4.4. Einheiten U 1, U 2 = 2 Wörter als ASCII-Codes Code Bedeutung Symbol (SP) Gramm Kilogramm Karat Stück (SP) Prozent 14.4.5. Ergebnisbewertung bei Wägen mit Toleranzbereich S 1 = 1 Wort Code Bedeutung Wägegut unterhalb unterer Toleranzgrenze 1- oder 2 Wägegut im Toleranzbereich Grenzpunkte Wägegut oberhalb oberer Toleranzgrenze... -
Seite 86: Status Der Daten
14.4.6. Status der Daten S 2 = 1 Wort Code Bedeutung 53 H Daten stabilisiert * 55 H Daten nicht stabilisiert (schwanken) * 45 H Datenfehler, alle Daten außer S 2 unzuverlässig. Waage zeigt Fehler (o-Err, u-Err) 20 H Kein spezieller Status 14.4.7. -
Seite 87: Fernsteuerbefehle
14.5. Fernsteuerbefehle Code Bedeutung Keine Datenausgabe Ständige Datenausgabe Ständige Datenausgabe stabilber Wägewerte Ausgabe stabiler und instabiler Wägewerte nach Drücken der PRINT-Taste Eine Ausgabe bei stabilem Wägewert, nach vorheriger Entlastung der Waage Eine Ausgabe bei stabilem Wägewert. Keine Ausgabe bei instabilen Wägewerten. Erneute Ausgabe nach Stabilisierung Eine Ausgabe bei stabilem Wägewert. -
Seite 88: Wartung, Instandhaltung, Entsorgung
Bei der Reinigung sollte besonders darauf achten, dass die Membrane nicht ver- letzt oder verschmutzt wird. 15.2. Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 15.3. Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa-... - Seite 89 Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. • Die Verbindung zum Netz ist unterbrochen (Netzkabel nicht eingesteckt/defekt). • Die Netzspannung ist ausgefallen. • Luftzug/Luftbewegungen Die Gewichtsanzeige ändert sich • Vibrationen des Tisches/Bodens fortwährend • Die Wägeplatte hat Berührung mit Fremd- körpern.
