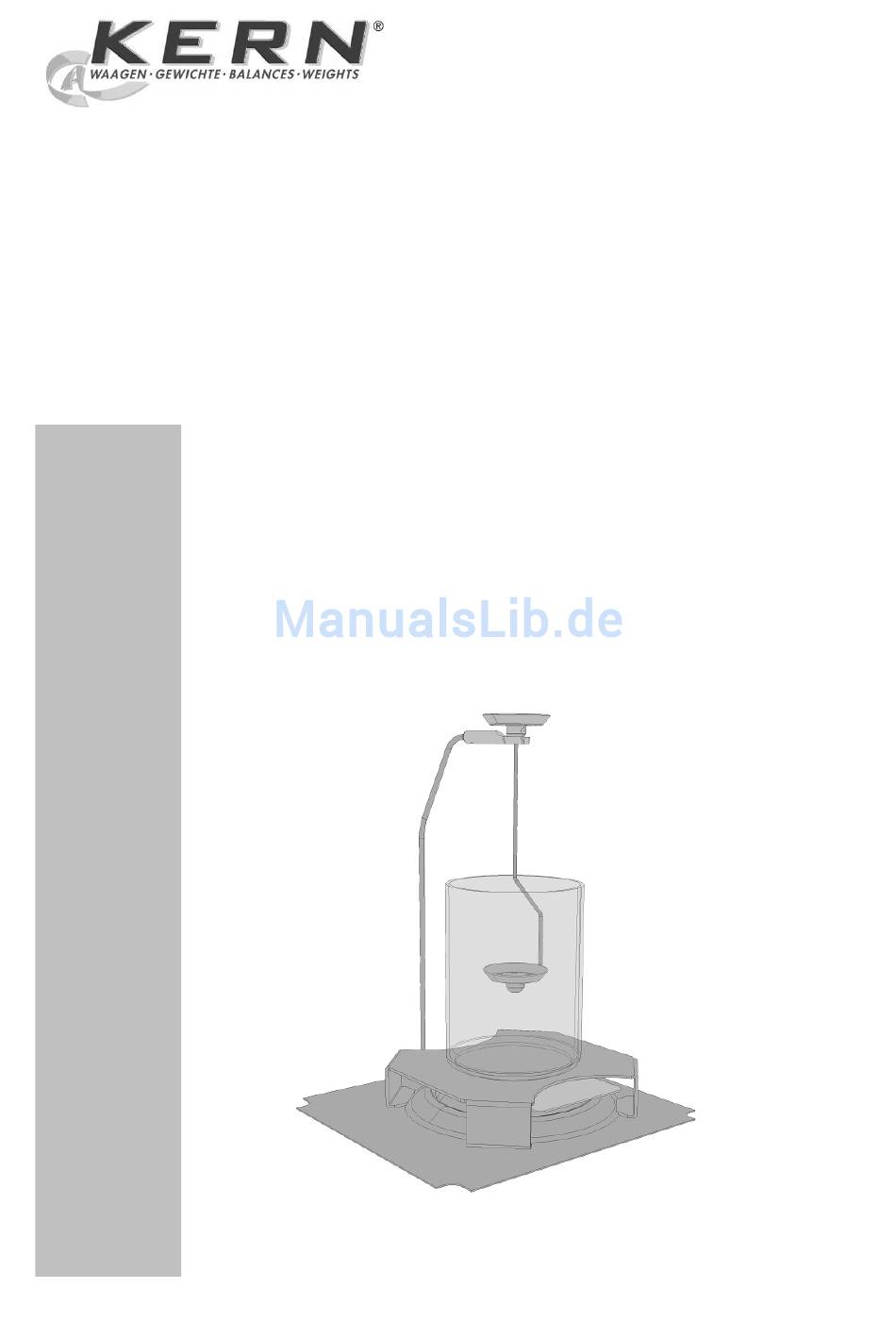

Betriebsanleitung
Set zur Dichtebestimmung für Analysen- und
Präzisionswaagen
KERN ALT-B,PLT-A, PLT-F, ALS-A / ALJ-A,
PLS-A / PLJ-A, PLS-F / PLJ-F, PLE-N
KERN ALT-A02 / PLT A01
Version 1.0
01/2013
D
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
ALT-A02/PLT-A01-BA-d-1310
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KERN ALT-B
Inhaltszusammenfassung für KERN ALT-B
- Seite 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Set zur Dichtebestimmung für Analysen- und Präzisionswaagen KERN ALT-B,PLT-A, PLT-F, ALS-A / ALJ-A, PLS-A / PLJ-A, PLS-F / PLJ-F, PLE-N KERN ALT-A02 / PLT A01 Version 1.0 01/2013 ALT-A02/PLT-A01-BA-d-1310...
-
Seite 2: Inhaltsverzeichnis
KERN ALT-A02 / PLT A01 Version 1.0 01/2013 Betriebsanleitung Set zur Dichtebestimmung für Analysen- und Präzisionswaagen KERN ALT-B,PLT-A, PLT-F, ALS-A / ALJ-A, PLS-A / PLJ-A, PLS-F / PLJ-F, PLE-N Inhaltsverzeichnis: EINLEITUNG ..........................3 ........................4 IEFERUMFANG PRINZIP DER DICHTEBESTIMMUNG ..................5 ................... -
Seite 3: Einleitung
Set zur Dichtebestimmung für und Präzisionswaagen Präzisionswaagen d= 0.1 mg / 1 mg d= 10 mg KERN ALT-B / PLT-A / PLT-F, KERN PLT-A, PLT-F ALS-A / ALJ-A, PLS-A / PLJ-A, PLS-A / PLJ-A, PLS-F / PLJ-F, PLS-F / PLJ-F PLE-N •... -
Seite 4: Lieferumfang
1.1 Lieferumfang Verpackung und Dichteset sofort beim Auspacken auf eventuell sichtbare äußere Beschädigungen überprüfen. Sicherstellen, dass alle Teile vollständig vorhanden sind. Halterung für Tauchkorb Universal-Tauchkorb für Plattform für Glasbehälter schwimmende und sinkende Festkörper ∅ 70 mm, 95 mm hoch ∅... -
Seite 5: Prinzip Der Dichtebestimmung
Weitere häufig verwendete Einheiten sind: Durch den Einsatz unseres Sets zur Dichtebestimmung in Kombination mit unseren Waagen KERN ABS/ABJ sind Sie in der Lage die Dichte von Feststoffen und Flüs- sigkeiten schnell und sicher zu bestimmen. Bei der Arbeitsweise unseres Sets zur Dichtebestimmung wird das „Archimedische Prinzip“... -
Seite 6: Einflussgrößen Und Fehlerquellen
Bei der Dichtebestimmung von Flüssigkeiten Die Dichte einer Flüssigkeit wird mit Hilfe eines Senkkörpers bestimmt, dessen Vo- lumen [ V ] bekannt ist. Der Senkkörper wird sowohl in Luft [ A ], als auch in der Prüfflüssigkeit [ B ] gewogen. Nach dem Archimedischen Gesetz erfährt ein in eine Flüssigkeit getauchter Körper eine Auftriebskraft [ G ]. -
Seite 7: Waage Vorbereiten
3 Waage vorbereiten Bei installiertem Dichteset ist eine korrekte Justierung nicht möglich. Erforderliche Justierung vor der Installation des Dichtesets mit der Standardwägeplatte durchführen. Bei Waage mit internem Justiergewicht (ALT / PLT, ALJ-A, PLJ-A, PLJ-F) eine interne Justierung durchführen. Nach erfolgter Justierung im Menü Justiermo- dus „Externe Justierung“... -
Seite 8: Dichtebestimmungsset Installieren

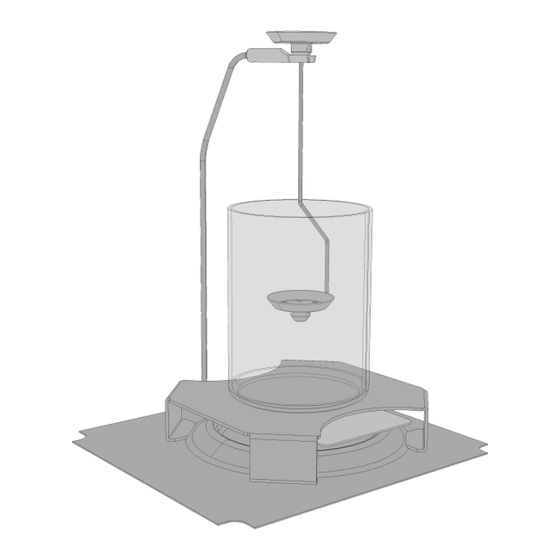

4 Dichtebestimmungsset installieren • Bei installiertem Dichteset ist eine korrekte Justierung nicht möglich. • Zur Justierung Dichteset abnehmen und Standardwägeplatte aufsetzen. Waage von der Stromversorgung trennen Standardwägeplatte lt. Abb. entfernen. Modelle ALT, ALS/ALJ Modelle PLE, PLS/PLJ, PLT; d = 0.1 mg - 1 mg Modelle PLE, PLS/PLJ, PLT;... - Seite 9 Dichtebestimmungsset installieren (für Feststoffe s. Kap. 5, für Flüssigkeiten s. Kap. 6) Installiertes Dichteset für Feststoffe „Präzisionswaagen“ d= 10 mg d = 0.1 mg - 1 mg Installiertes Dichteset für Feststoffe „Analysenwaagen“ ALT-A02/PLT-A01-BA-d-1310...
-
Seite 10: Dichtebestimmung Von Feststoffen
5 Dichtebestimmung von Feststoffen Bei der Dichtebestimmung von Festkörper wird der Festkörper zuerst in Luft und an- schließend in einer Hilfsflüssigkeit gewogen, deren Dichte bekannt ist. Aus der Ge- wichtsdifferenz resultiert der Auftrieb, aus dem die Software die Dichte berechnet. Als Hilfsflüssigkeit finden meist destilliertes Wasser oder Ethanol Verwendung, Dich- tetabellen s. - Seite 11 Zur Bestimmung der Dichte von Festkörpern ist der Universal-Tauchkorb für schwimmende (d > 1 g /cm ) und sinkende (d < 1 g /cm ) Festkörper zu verwen- den. d > 1 g /cm Flüssigkeit Abb. 1 Für sinkende Festkörper den Tauchkorb wie in Abb. 1 anhängen. ALT-A02/PLT-A01-BA-d-1310...
- Seite 12 d < 1 g /cm Bei Feststoffen mit einer Dichte kleiner als 1 g/cm ist eine Dichtebestimmung mit zwei unterschiedlichen Methoden möglich. Methode 1: Als Hilfsflüssigkeit wird eine Flüssigkeit mit geringerer Dichte als die des Feststof- fes verwendet, z.B. Ethanol ca. 0,8 g/cm Diese Methode sollte angewendet werden, wenn die Dichte des Feststoffes sich nur geringfügig von der des dest.
-
Seite 13: Waagen Mit Grafikdisplay (Kern Alt-B, Plt-A, Plt-F)
5.1 Waagen mit Grafikdisplay (KERN ALT-B, PLT-A, PLT-F) Im Wägemodus MENU-Taste drücken. Das Hauptmenü wird angezeigt. Mit den Navigationstasten Menüpunkt „Dichte“ anwählen. Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten Einstellung „Festkörper“ wählen. - Seite 14 Probe in die obere Probenschale legen. Probe Stabilitätsanzeige [ ] abwarten, dann den Gewichtswert mit PRINT-Taste über- nehmen. ALT-A02/PLT-A01-BA-d-1310...
- Seite 15 Warten, bis die Anzeige zur Bestimmung der „Probe in Hilfsflüssigkeit“ angezeigt wird. Probe entnehmen und falls nötig mit TARE-Taste nullstellen. Probe in die untere Probenschale legen und möglichst blasenfrei in die Hilfsflüs- sigkeit eintauchen. Darauf achten, dass die Probe mindestens 1 cm eingetaucht ist. Probe ...
- Seite 16 Bei Anschluss eines optionalen Druckers kann mit der PRINT-Taste der Anzei- genwert ausgegeben werden. Ausdruckbeispiel (KERN YKB-01N): 07-09-11 11:14:57 d: 8.0700 g/cm Sind bei der Dichtebestimmung Fehler aufgetreten wird „d-----„ angezeigt. Für weitere Messungen zurück in den Dichtebestimmungsmodus, MENU-Taste drücken.
-
Seite 17: Waagen Mit Lcd-Anzeige (Kern Als-A / Alj-A, Pls-A / Plj-A, Pls-F / Plj-F, Ple-N)
5.2 Waagen mit LCD-Anzeige (KERN ALS-A / ALJ-A, PLS-A / PLJ-A, PLS-F / PLJ-F, PLE-N) Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit MENU-Taste „d SoLid“ auswählen ... - Seite 18 Die Anzeige zur Gewichtsbestimmung der „Probe in Luft“ wird angezeigt. Mit PRINT-Taste bestätigen. Sollte die Waage nicht Null anzeigen, TARE–Taste drücken. Festkörper in die obere Probenschale legen. Probe Stabilitätsanzeige [ ] abwarten, dann den Gewichtswert „Probe in Luft“ mit PRINT-Taste übernehmen.
- Seite 19 Stabilitätsanzeige [ ] abwarten, den Gewichtswert „Probe in der Hilfsflüssigkeit“ mit PRINT-Taste übernehmen. Die Dichte der Probe wird angezeigt. Bei Anschluss eines optionalen Druckers kann mit der PRINT-Taste der Anzei- genwert ausgegeben werden. Ausdruckbeispiel (KERN YKB-01N): d: 2.0000 g/cm Zurück in den Wägemodus ON/OFF-Taste drücken ...
-
Seite 20: Dichtebestimmung Von Flüssigkeiten
6 Dichtebestimmung von Flüssigkeiten Bei der Dichtebestimmung von Flüssigkeiten wird ein Glassenkkörper verwendet, dessen Dichte bekannt ist. Der Glassenkkörper wird zuerst in Luft und anschließend in der Flüssigkeit gewogen, deren Dichte zu bestimmen ist. Aus der Gewichtsdiffe- renz resultiert der Auftrieb, aus dem die Software die Dichte berechnet. Waage wie in Kap. -
Seite 21: Waagen Mit Grafikdisplay (Kern Alt-B, Plt-A, Plt-F)
6.1 Waagen mit Grafikdisplay (KERN ALT-B, PLT-A, PLT-F) Im Wägemodus MENU-Taste drücken. Das Hauptmenü wird angezeigt. Mit den Navigationstasten Menüpunkt „Dichte“ anwählen. Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten Einstellung „Flüssigkeit“ wählen. - Seite 22 Senkkörper anhängen. Stabilitätsanzeige [ ] abwarten, den Gewichtswert mit PRINT-Taste überneh- Warten, bis die Anzeige zur Gewichtsbestimmung des „Senkkörpers in der Prüf- flüssigkeit“ angezeigt wird. Senkkörper entnehmen und falls nötig mit TARE-Taste nullstellen. Becherglas mit Prüfflüssigkeit füllen ALT-A02/PLT-A01-BA-d-1310...
- Seite 23 Senkkörper möglichst blasenfrei in die Prüfflüssigkeit eintauchen. Darauf achten, dass der Senkkörper mindestens 1 cm eingetaucht ist. Stabilitätsanzeige [ ] abwarten, den Gewichtswert mit PRINT-Taste überneh- men. Die Dichte der Prüfflüssigkeit bei der vom Thermometer angezeigten Tem- peratur wird angezeigt. ...
- Seite 24 Sind bei der Dichtebestimmung Fehler aufgetreten wird „d-----„ angezeigt. Bei Anschluss eines optionalen Druckers kann mit PRINT der Anzeigenwert ausgegeben werden. Ausdruckbeispiel (KERN YKB-01N): 07-09-11 11:14:57 d: 0.9748 g/cm Für weitere Messungen zurück in den Dichtebestimmungsmodus, MENU-Taste drücken.
-
Seite 25: Waagen Mit Lcd-Anzeige (Kern Als-A / Alj-A, Pls-A / Plj-A, Pls-F / Plj-F, Ple-N)
6.2 Waagen mit LCD-Anzeige (KERN ALS-A / ALJ-A, PLS-A / PLJ-A, PLS-F / PLJ-F, PLE-N) Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit MENU-Taste „d Liquid“ auswählen ... - Seite 26 Eingabe mit PRINT-Taste bestätigen. Die Anzeige zur Gewichtsbestimmung des „Senkkörpers in Luft“ wird angezeigt. Mit PRINT-Taste bestätigen. Sollte die Waage nicht Null anzeigen, TARE drücken. Senkkörper mittig anhängen. Stabilitätsanzeige [ ] abwarten, den Gewichtswert „Senkkörper an Luft“ mit PRINT-Taste übernehmen.
- Seite 27 PRINT-Taste übernehmen. Die Dichte der Prüfflüssigkeit bei der vom Thermometer angezeigten Temperatur wird angezeigt. Bei Anschluss eines optionalen Druckers kann mit der PRINT-Taste der Anzei- genwert ausgegeben werden. Ausdruckbeispiel (KERN YKB-01N): d: 2.0000 g/cm Zurück in den Wägemodus ON/OFF-Taste drücken ...
-
Seite 28: Bedingungen Für Präzise Messungen
7 Bedingungen für präzise Messungen Es gibt zahlreiche Fehlermöglichkeiten bei der Dichtebestimmung. Genaue Kenntnis und Vorsicht sind notwendig um präzise Ergebnisse bei der Benut- zung dieses Dichtesets in Verbindung mit der Waage zu erhalten. 7.1 Berechnung der Ergebnisse Bei der Dichtebestimmung durch die Waage werden die Ergebnisse immer mit 4 Nachkommastellen angezeigt. -
Seite 29: Feststoffeprobe
7.2.3 Feststoffeprobe Wenn die Probe ein zu großes Volumen besitzt und in die Flüssigkeit eingetaucht wird, steigt der Flüssigkeitsstand im Becherglas an. Dies führt dazu, dass ein Teil der Aufhängung der Probenschale ebenfalls untergetaucht wird und so den Auftrieb er- höht. -
Seite 30: Dichtetabelle Für Flüssigkeiten
8 Dichtetabelle für Flüssigkeiten Dichte ρ [g/cm Temperatur [°C] Wasser Ethyl-alkohol Methyl-alkohol 0.9997 0.7978 0.8009 0.9996 0.7969 0.8000 0.9995 0.7961 0.7991 0.9994 0.7953 0.7982 0.9993 0.7944 0.7972 0.9991 0.7935 0.7963 0.9990 0.7927 0.7954 0.9988 0.7918 0.7945 0.9986 0.7909 0.7935 0.9984 0.7901 0.7926 0.9982... -
Seite 31: Gebrauchshinweise
9 Gebrauchshinweise Zur Bildung eines reproduzierbaren Mittelwerts sind mehrere Dichtemessungen • erforderlich Lösungsmittelbeständige Probe/Glassenkkörper/Becherglas entfetten. • Probenschalen/Glassenkkörper/Becherglas regelmäßig reinigen, eintauchenden • Teil nicht mit den Händen berühren Probe/Glassenkkörper/Pinzette nach jeder Messung trocknen. • Probengröße der Probenschale anpassen (ideale Probengröße > 5 g). •...
