Inhaltszusammenfassung für KERN ALS Serie

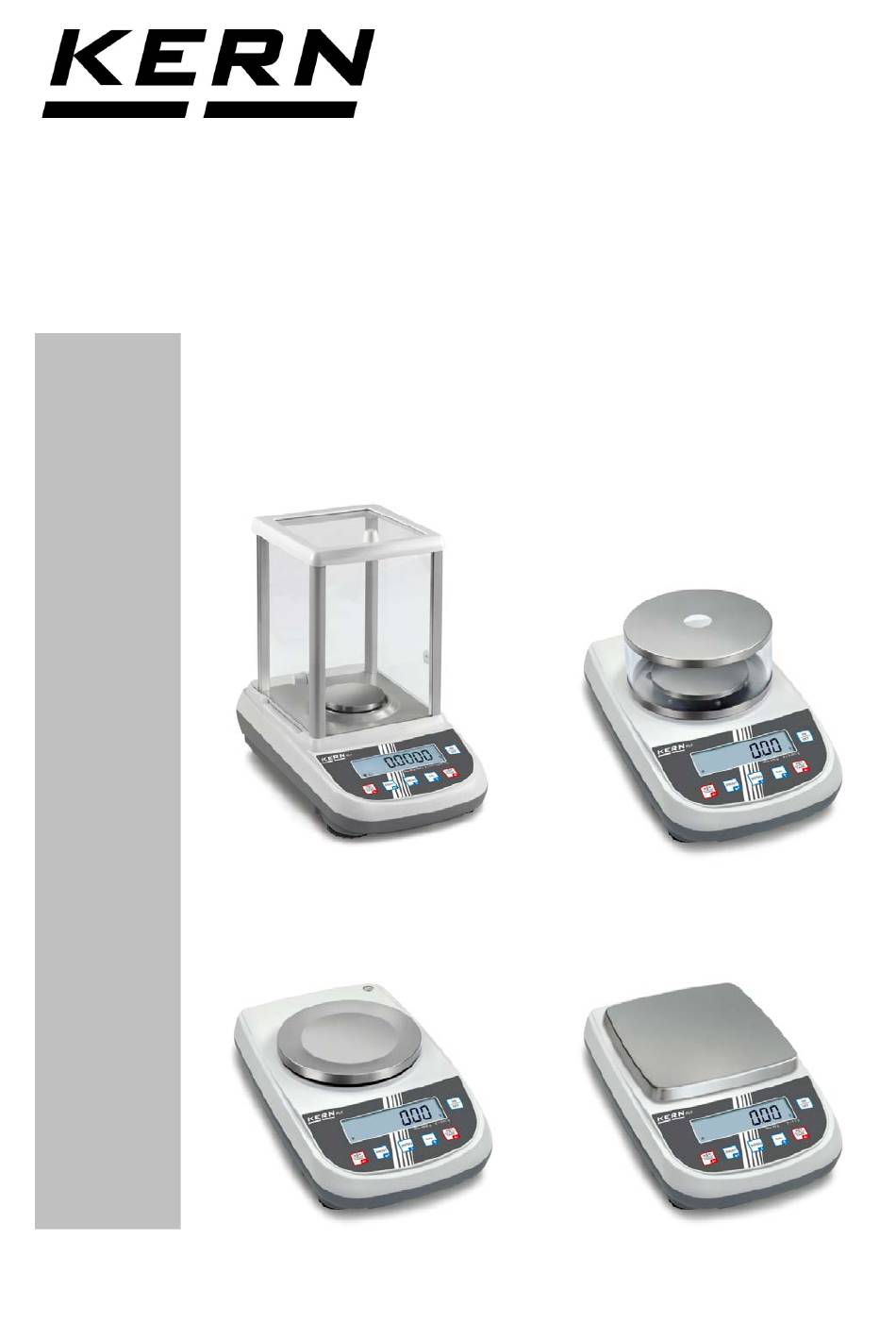

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Analysen- und Präzisionswaagen KERN ALJ / ALS / PLJ / PLS Version 4.4 2019-06 ALJ/ALS/PLJ/PLS-BA-d-1944...
-
Seite 2: Inhaltsverzeichnis
Netzanschluss ......................32 Stromversorgung anschließen und einschalten............32 Akkubetrieb (modellabhängig, siehe Kap. 1) .............33 Anschluss von Peripheriegeräten................33 Justierung ....................34 Modelle mit externem Gewicht (KERN ALS/PLS) .............34 8.1.1 Justierung mit empfohlenem Justiergewicht (Werkseinstellung) ..........34 8.1.2 Justierung mit Gewichten anderer Nennwerte ................. 35 Modelle mit internem Gewicht (KERN ALJ/PLJ) ............37... - Seite 3 Wartung, Instandhaltung, Entsorgung ............80 14.1 Reinigen ........................80 14.2 Wartung, Instandhaltung ...................80 14.3 Entsorgung .......................81 Kleine Pannenhilfe ..................81 Ionisator (Factory option KERN ALJ-A03) ..........83 16.1 Allgemeines ......................83 16.2 Grundlegende Sicherheitshinweise ................83 16.3 Technische Daten .....................85 16.4 Geräteübersicht ......................85 16.5...
-
Seite 4: Technische Daten
1 Technische Daten KERN ALJ 160-4A ALJ 200-5DA Wägebereich (Max) 160 g 82 g / 220 g Ablesbarkeit (d) 0.1 mg 0.01 mg / 0.1 mg Reproduzierbarkeit 0.1 mg 0.04 mg / 0.1 mg Linearität ± 0.3 mg ± 0.1 mg / 0.2 mg Einschwingzeit (typisch) 4 sec. - Seite 5 KERN ALJ 250-4A ALJ 310-4A ALJ 500-4A Wägebereich (Max) 250 g 310 g 510 g Ablesbarkeit (d) 0.1 mg 0.1 mg 0.1 mg Reproduzierbarkeit 0.1 mg 0.1 mg 0.2 mg Linearität ± 0.3 mg ± 0.3 mg ± 0.4 mg Einschwingzeit (typisch) 4 sec.
- Seite 6 KERN ALJ 160-4AM ALJ 250-4AM Artikelnummer /Typ TALJ 160-4BM-A TALJ 250-4BM-A Wägebereich (Max) 160 g 250 g Ablesbarkeit (d) 0.1 mg 0.1 mg Reproduzierbarkeit 0.1 mg 0.1 mg Linearität ± 0.3 mg ± 0.3 mg Eichwert (e) 1 mg 1 mg...
- Seite 7 KERN ALS 160-4A ALS 250-4A Wägebereich (Max) 160 g 250 g Ablesbarkeit (d) 0.1 mg 0.1 mg Reproduzierbarkeit 0.1 mg 0.1 mg Linearität ± 0.3 mg ± 0.3 mg Einschwingzeit (typisch) 4 sec. 4 sec. Kleinstes Teilegewicht beim Stückzählen unter...
- Seite 8 KERN PLJ 420-3F PLJ 720-3A PLJ 1200-3A Wägebereich (Max) 420 g 720 g 1200 g Ablesbarkeit (d) 0.001 g 0.001 g 0.001 g Reproduzierbarkeit 0.001 g 0.001 g 0.001 g Linearität ± 0.003 g ± 0.002 g ± 0.003 g Einschwingzeit (typisch) 2 sec.
- Seite 9 KERN PLJ 2000-3A PLJ 4200-2F PLJ 6200-2A Wägebereich (Max) 2100 g 4200 g 6200 g Ablesbarkeit (d) 0.001 g 0.01 g 0.01 g Reproduzierbarkeit 0.002 g 0.02 g 0.01 g Linearität ± 0.004 g ± 0.04 g ± 0.03 g Einschwingzeit (typisch) 2 sec.
- Seite 10 KERN PLJ 720-3AM PLJ 6200-2AM Artikelnummer /Typ TPLJ 720-3BM-A TPLJ 6200-2BM-A Wägebereich (Max) 720 g 6200 g Ablesbarkeit (d) 0.001 g 0.01 g Reproduzierbarkeit 0.001 g 0.01 g Linearität ± 0.002 g ± 0.02 g Eichwert (e) 10 mg 100 mg...
- Seite 11 KERN PLS 420-3F PLS 720-3A PLS 1200-3A Wägebereich (Max) 420 g 720 g 1200 g Ablesbarkeit (d) 0.001 g 0.001 g 0.001 g Reproduzierbarkeit 0.002 g 0.001 g 0.001 g Linearität ± 0.004 g ± 0.002 g ± 0.003 g Einschwingzeit (typisch) 3 sec.
- Seite 12 KERN PLS 4200-2F PLS 6200-2A 4200 g Wägebereich (Max) 6200 g 0.01 g Ablesbarkeit (d) 0.01 g 0.02 g Reproduzierbarkeit 0.01 g ± 0.04 g Linearität ± 0.03 g 3 sec. Einschwingzeit (typisch) 2 sec. Kleinstes Teilegewicht beim Stückzählen unter...
- Seite 13 PLS 20000-1F KERN PLS 8000-2A Wägebereich (Max) 8200 g 20 kg Ablesbarkeit (d) 0.01 g 0.1 g Reproduzierbarkeit 0.01 g 0.1 g Linearität ± 0.03 g ± 0.4 g Einschwingzeit (typisch) 2 sec. 3 sec. Kleinstes Teilegewicht beim Stückzählen unter...
-
Seite 14: Konformitätserklärung
2 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. ALJ/ALS/PLJ/PLS-BA-d-1944... -
Seite 15: Geräteübersicht
3 Geräteübersicht 3.1 Komponenten Modell ALJ 200-5DA Pos. Bezeichnung Pos. Bezeichnung Glaswindschutz Libelle Windschutzring RS232 Anzeige Anschluss Netzadapter Tastatur Fußschraube Modell ALJ 200-5DA mit eingebautem Ionisator (KERN ALJ-A03) ALJ/ALS/PLJ/PLS-BA-d-1944... - Seite 16 Vorderseite der Waagen Modelle ALJ / ALS / PLJ 2000-3A Pos. Bezeichnung Glaswindschutz Wägeplatte Anzeige Tastatur Fußschraube Libelle ALJ/ALS/PLJ/PLS-BA-d-1944...
- Seite 17 Modelle PLJ / PLS: Abmessungen Wägeplatte Ø 110 mm Pos. Bezeichnung Abdeckung Glaswindschutz Glaswindschutz Wägeplatte Anzeige Tastatur Fußschraube ALJ/ALS/PLJ/PLS-BA-d-1944...
- Seite 18 Modelle PLS Modell PLS 20000-1F Abmessungen Wägeplatte Ø 160 mm Abmessungen Wägeplatte 200 x 175 mm Pos. Bezeichnung Libelle Wägeplatte Anzeige Tastatur Fußschraube ALJ/ALS/PLJ/PLS-BA-d-1944...
- Seite 19 Rück- und Unterseite der Waagen 1. Wägeplatte 2. RS232C-Schnittstelle 3. Fussschrauben 4. Anschluss Netzadapter 5. Gehäuseschrauben (bei Modellen mit 4 Fußschrauben zu- nächst die beiden hinteren herausdrehen) 6. Unterflurwäge- einrichtung ALJ/ALS/PLJ/PLS-BA-d-1944...
-
Seite 20: Bedienungselemente
3.2 Bedienungselemente 3.2.1 Anzeigenübersicht Icon Bezeichnung Stabilitätsanzeige Indikator „Nullanzeige“ Applikation <Prozentbestimmung> Applikation <Stückzählen> Ladezustandsanzeige Akku, s. Kap. 7.5 Waage befindet sich im Eingabemodus Obere Toleranzgrenze Untere Toleranzgrenze Applikation <Dichte> Klammern zur Anzeige nicht geeichter Ziffern (nur geeichte Waagen) Wägeeinheiten ALJ/ALS/PLJ/PLS-BA-d-1944... -
Seite 21: Tastaturübersicht
3.2.2 Tastaturübersicht Taste Bezeichnung kurzer Tastendruck langer Tastendruck bis das akustische Signal verstummt • Anwendermenü • Benutzermenü aufrufen MENU-Taste/ aufrufen • Benutzermenü • Menüpunkte anwählen verlassen - vorwärts blättern • Ein-/Ausschalten ON/OFF-Taste • Anwendermenü verlassen • Justieren CAL-Taste/ • Menüpunkte anwählen - rückwärts blättern •... -
Seite 22: Grundlegende Hinweise
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewich- te und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 23: Grundlegende Sicherheitshinweise
5.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und In- betriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. Alle Sprachversionen beinhalten eine unverbindliche Überset- zung. Verbindlich ist das deutsche Originaldokument. -
Seite 24: Verpackung / Rücktransport
6.2 Verpackung / Rücktransport Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren. Für den Rücktransport ist nur die Originalverpackung zu verwen- den. Vor dem Versand alle angeschlossenen Kabel und losen / beweg- lichen Teile trennen. ... - Seite 25 Abbildungsbeispiel Analysenwaagen: ALJ/ALS/PLJ/PLS-BA-d-1944...
-
Seite 26: Auspacken, Aufstellung Und Inbetriebnahme
7 Auspacken, Aufstellung und Inbetriebnahme 7.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •... -
Seite 27: Aufstellen
7.2.1 Aufstellen Zur Genauigkeit der Wägeresultate von hochauflösenden Analysen- und Präzisionswaagen trägt der richtige Standort entscheidend bei (s. Kap. 7.1). Zusammenbau der Waage Modell ALJ 200-5DA Gitterwägeplatte einsetzen Windschutzring auflegen Waage an die Stromversorgung anschließen. ALJ/ALS/PLJ/PLS-BA-d-1944... - Seite 28 Modelle ALS/ALJ, d = 0,1 mg Modelle PLS/PLJ, d = 1 mg ALJ/ALS/PLJ/PLS-BA-d-1944...
- Seite 29 Modelle PLS/PLJ, d = 100 mg Modelle PLS/PLJ, d = 10 mg ALJ/ALS/PLJ/PLS-BA-d-1944...
-
Seite 30: Nivellieren
Nivellieren Eine exakte Ausrichtung und stabile Installation sind Voraussetzungen für wiederhol- bare Ergebnisse. Zum Ausgleich kleiner Unebenheiten oder Neigungen der Standflä- che lässt sich die Wage nivellieren. Alle Modelle, außer ALJ 200-5DA und ALJ 500-4A Waage mit Fußschrauben [1] nivellieren, bis sich die Luftblase in der Libelle im vorgeschriebenen Kreis befindet. - Seite 31 Modelle ALJ 200-5DA und ALJ 500-4A Waage wie oben beschrieben nivellieren. Der einzige Unterschied bei diesen bei- den Modellen besteht darin, dass sich hinten links keine Fußschraube befindet, sondern ein fester Standfuß (s. Abb. unten) Nivellierung regelmäßig überprüfen ALJ/ALS/PLJ/PLS-BA-d-1944...
-
Seite 32: Transportsicherung Entfernen
Kontrollieren, ob die Spannungsaufnahme der Waage richtig eingestellt ist. Die Waage darf nur an das Stromnetz angeschlossen werden, wenn die Angaben an der Waage (Aufkleber) und die ortsübliche Netzspan- nung identisch sind. Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. Wichtig: ... -
Seite 33: Akkubetrieb (Modellabhängig, Siehe Kap. 1)
7.6 Anschluss von Peripheriegeräten Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. ALJ/ALS/PLJ/PLS-BA-d-1944... -
Seite 34: Justierung
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (siehe Kap. 1) zur Stabilisierung ist erforderlich. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. 8.1 Modelle mit externem Gewicht (KERN ALS/PLS) • Bei geeichten Waagen ist die Justierung gesperrt. • Gewichtswert des erforderlichen Justiergewichtes siehe Kap. 1 „Techn. -
Seite 35: Justierung Mit Gewichten Anderer Nennwerte
Die Justierung ist auch mit Gewichten anderer Nennwerte möglich, messtechnisch aber nicht immer optimal, mögliche Justierpunkte siehe Tab. 1. Infos zu Justiergewichten finden Sie im Internet unter: http://www.kern-sohn.com Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. CAL- Taste drücken und gedrückt halten bis das akustische Signal verstummt. - Seite 36 Empfohlenes Justier- Weitere messtechnisch nicht optimale Nennwerte Modell gewicht (s. Kap. 8.1.1) zur Justierung (s. Kap. 8.1.2) A-Modelle ALS 160-4A 150g 100g ALS 250-4A 200g 100g PLS 510-3A 500g 100g, 200g, 300g, 400g PLS 720-3A 600g 100g, 200g, 300g, 400g, 500g PLS 1200-3A 1000g PLS 1200-3DA...
-
Seite 37: Modelle Mit Internem Gewicht (Kern Alj/Plj)
8.2 Modelle mit internem Gewicht (KERN ALJ/PLJ) Bei nicht geeichten Waagen stehen im Menü vier Justiermöglichkeiten zur Verfü- gung. Einstellung Im Wägemodus MENU-Taste drücken und gedrückt halten bis das im Menü akustische Signal verstummt. Der erste Menüpunkt „units“ wird ange- zeigt. -
Seite 38: Justierung Modelle Plj-M
Bei aktivierter I-CAL-Funktion wird die interne Justierung nur durch I-CAL Drücken der CAL-Taste gestartet. Vor Drücken von CAL darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. Bei Modellen mit internem Justiergewicht wird die Justierung mit E-CAL externem Gewicht nicht empfohlen. Durchführung siehe Kap. -
Seite 39: Internes Justiergewicht Überschreiben
8.2.2 Internes Justiergewicht überschreiben (nur Modelle in nicht eichfähiger Einstellung) Die Überschreibung darf nur von einer Fachkraft mit fundierten Kenntnissen im Umgang mit Waagen durchgeführt werden. MENU – Taste drücken und gedrückt halten, bis das akustische Signal verstummt MENU -Taste so oft drücken, bis „CAlib“... -
Seite 40: Eichung
8.3 Eichung Allgemeines: Nach der EU-Richtlinie 2014/31EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich): a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be- stimmt wird. b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im medizinischen und pharmazeutischen Labor. -
Seite 41: Basisbetrieb
9 Basisbetrieb Einschalten Im Stand-by Modus.(siehe Kap. 7.4) ON/OFF-Taste drücken. Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit. Bei Modellen PLJ-M erscheint in der Anzeige „Wait 30“. Die Waage benötigt 30 Minuten zur Stabilisierung. Danach wechselt sie automa- tisch in den Wägemodus und ist somit betriebsbereit. ON/OFF-Taste drücken, die Waage kehrt zurück in den Stand-by Ausschalten Modus (siehe Kap. -
Seite 42: Unterflurwägung
9.1 Unterflurwägung Mit Hilfe der Unterflurwägung können Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, gewogen werden. Gehen Sie wie folgt vor: • Waage ausschalten. • Verschlussdeckel (1) am Waagenboden öffnen. • Haken zur Unterflurwägung vorsichtig und vollständig einhängen. •... -
Seite 43: Benutzermenü
10 Benutzermenü Im Benutzermenü lassen sich Einstellungen der Waage ändern. Damit kann die Waage individuell an Ihre Anforderungen angepasst werden. Werksseitig ist das Benutzermenü so eingestellt, dass in aller Regel keine Änderun- gen vorzunehmen sind, nur bei besonderen Einsatzbedingungen. Navigation im Menü Einstieg ins Menü... - Seite 44 Menü-Übersicht: Menüpunkt Anzeige Auswahl Beschreibung Wägeeinheit Units Gramm Gram (siehe Kap. 10.1) Carat * Carat Unze * Ounce Pound * Pound Pennyweight * PEnn Troy Unze * OuncEtr Grain * GrAin Tael Hongkong * tAEL Hon Tael Singapur * tAEL SGP Tael R.O.C.
- Seite 45 Stillstandskontroll-Anzeige Stabil Stillstandskontrolle schnell/sehr Stab 1 (siehe Kap. 10.6) ruhiger Aufstellungsort Stillstandskontrolle schnell + Stab 2 genau/ruhiger Aufstellungsort Stillstandskontrolle genau/sehr Stab 3 unruhiger Aufstellungsort. Kontrast der Anzeige Contr 1-15 Kontrast auswählen (siehe Kap. 10.7) Hinterleuchtung der An- Hinterleuchtung eingeschaltet zeige (siehe Kap. 10.8) Hinterleuchtung ausgeschaltet Hinterleuchtung schaltet sich 3 Sekunden nach Erreichen eines...
-
Seite 46: Wägeeinheiten (Unit1 / Unit2)
10.1 Wägeeinheiten (unit1 / unit2) Im Menü legen Sie fest, mit welchen Wägeeinheiten Sie arbeiten möchten. Durch die Wahl unterschiedlicher Einheiten (unit 1 und unit 2) können Sie das Wägeresultat gleichzeitig in zwei verschiedenen Wägeeinheiten (unit1 und unit2) anzeigen lassen. Mit der PRINT-Taste kann zwischen dem Wert der Wägeeinheit „unit 1“... - Seite 47 Symbol Wägeeinheit Umrechnungs- faktor 1g = Gramm Gram Milligramm MiLLiGr 0.001 Carat * Carat Unze * Ounce 0.035273962 Pound * Pound 0.0022046226 Pennyweight * PEnn 0.643014931 Troy Unze * OuncEtr 0.032150747 Grain * GrAin 15.43235835 Tael Hongkong * tAEL Hon 0.02671725 Tael Singapur * tAEL SGP...
- Seite 48 Einheitenumschaltung: Im Wägemodus PRINT-Taste drücken und gedrückt halten bis das akustische Signal verstummt, dann Taste loslassen. • Beim Einschalten mit der ON/OFF-Taste aus dem Stand-by Modus startet die Waage mit der zuletzt verwendeten Einheit. • Nach Trennung vom Netz startet die Waage mit „unit 1“. ALJ/ALS/PLJ/PLS-BA-d-1944...
-
Seite 49: Datenausgabetyp
10.2 Datenausgabetyp Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste ... -
Seite 50: Baudrate
10.3 Baudrate Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste ... -
Seite 51: Auto Zero
10.4 Auto Zero Unter diesem Menüpunkt kann die automatische Nullpunktkorrektur ein- oder ausge- schaltet werden. Im eingeschalteten Zustand wird der Nullpunkt bei Drift oder bei Verschmutzungen automatisch korrigiert. Hinweis: Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“... - Seite 52 Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste Au0 OFF = Auto Zero ausgeschaltet Au0 1 = Auto Zero-Bereich ± ½ Digit Au0 2 = Auto Zero-Bereich ± 3 Digits Au0 3 = Auto Zero-Bereich ±...
-
Seite 53: Filter
10.5 Filter Unter diesem Menüpunkt kann die Waage an bestimmte Umgebungsbedingungen und Messzwecke angepasst werden. Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. ... -
Seite 54: Stillstandskontroll-Anzeige
10.6 Stillstandskontroll-Anzeige Mit dieser Einstellung wird festgelegt, wie schnell die Waage den Messwert als stabil betrachtet und freigibt. Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. ... -
Seite 55: Kontrast Der Anzeige Einstellen
10.7 Kontrast der Anzeige einstellen Zum Einstellen des Kontrasts der Anzeige kann zwischen 15 Werten gewählt wer- den. Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. ... -
Seite 56: Hinterleuchtung Der Anzeige
10.8 Hinterleuchtung der Anzeige Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste Hinterleuchtung eingeschaltet Hinterleuchtung ausgeschaltet... -
Seite 57: Automatische Abschaltfunktion „Auto Off" In Stand-By Modus
10.9 Automatische Abschaltfunktion „AUTO OFF“ in Stand-by Modus Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste disab... -
Seite 58: Anwendermenü
11 Anwendermenü Im Anwendermenü können folgende Betriebsarten aktiviert/deaktiviert werden: Count Stückzählen Dens Dichtbestimmung von Feststoffen/Flüssigkeiten Summierfunktion Wägen mit Toleranzbereich Perc Prozentbestimmung Anim Tierwägefunktion M Load Spitzenwertfunktion Navigation im Menü: Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ Einstieg ins Menü... -
Seite 59: Stückzählen
11.1 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zäh- lenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des be- rechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchge- führt. - Seite 60 Falls keine Referenz gebildet werden konnte, weil das Wägegut zu insta- bil oder das Referenzgewicht zu klein war, wird während der Referenzer- mittlung folgende Anzeige eingeblendet: ERR04 = kleinstes Zählgewicht unterschritten Add SMP=Wenn die aufgelegte Stückzahl für eine korrekte Referenz- ...
-
Seite 61: Umschalten Zwischen Stückzahl- Und Gewichtsanzeige
11.1.1 Umschalten zwischen Stückzahl- und Gewichtsanzeige Wägegut auflegen und Stückzahl ablesen. MENU-Taste drücken, das Gesamtgewicht der aufgelegten Teile wird angezeigt. oder MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt, das durchschnittliche Stückgewicht eines Einzelteils wird angezeigt. ... -
Seite 62: Numerische Eingabe Des Referenzgewichts
11.1.3 Numerische Eingabe des Referenzgewichts Ist das Referenzgewicht/Stück bekannt, kann dieses über die Zifferntasten eingege- ben werden. Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. Mit PRINT-Taste bestätigen, die aktuelle Referenzstückzahl wird angezeigt. Mit den Pfeiltasten manual auswählen. ... -
Seite 63: Dichtebestimmung Mit Hilfe Der Unterflurwägeinrichtung
] dieser Flüssigkeit ist be- kannt (Archimedisches Prinzip). Der Einsatz eines optional erhältlichen Dichtebestimmungsset erleichtert Ihnen die Arbeit bei der Durchführung einer Dichtestimmung Analysenwaagen KERN YDB-03 Präzisionswaagen [d] = 0,001 g KERN ALT-A02 Präzisionswaagen [d] = 0,01 g KERN PLT-A01 11.2.1 Dichtebestimmung von Feststoffen... - Seite 64 Die Anzeige zur Gewichtsbestimmung der „Probe in Luft“ wird angezeigt. Mit PRINT-Taste bestätigen. Falls nötig tarieren und Probe auflegen. Warten Sie bis die Gewichtsanzeige der Waage stabil ist, dann PRINT -Taste drücken. „WEI AIR“ wird blinkend angezeigt. ...
-
Seite 65: Dichtebestimmung Von Flüssigkeiten
11.2.2 Dichtebestimmung von Flüssigkeiten Probenflüssigkeit in ein Gefäß z.B. Becherglas füllen. Probenflüssigkeit solange temperieren bis die Temperatur konstant ist. Glassenkkörper mit bekannter Dichte bereit stellen Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. ... - Seite 66 Die Anzeige zur Gewichtsbestimmung des „Glassenkkörpers in Luft“ wird ange- zeigt. Mit PRINT-Taste bestätigen. Falls nötig tarieren und Senkköper mittig einhängen. Warten Sie bis die Gewichtsanzeige der Waage stabil ist, dann PRINT -Taste drücken. „WEI AIR“ wird blinkend angezeigt. ...
-
Seite 67: Summierfunktion
11.3 Summierfunktion Mit dieser Funktion können beliebig viele Einzelwägungen automatisch zu einer Ge- samtsumme addiert werden. Im Wägemodus MENU-Taste wiederholt drücken, bis „add“ angezeigt wird. Mit PRINT-Taste bestätigen Die Waage tariert automatisch und wechselt zur Nullanzeige Gewicht A auflegen. (Beispiel) ... -
Seite 68: Wägen Mit Toleranzbereich
Der Anzeigewert wird in den Summenspeicher addiert, danach tariert die Waage erneut automatisch und wechselt zur Nullanzeige Mit weiteren Gewichten ebenso verfahren Zum Ausdruck der Gesamtsumme der Einzelwägungen CAL-Taste drücken MENU-Taste drücken, die Summe aller Einzelwägungen wird angezeigt. ... - Seite 69 Die Information, ob das Wägegut sich innerhalb der Toleranzgrenzen befindet, kann zusätzlich noch durch ein akustisches Signal gegeben werden. Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, Anzeige zur Eingabe der unteren Toleranzgrenze erscheint.
-
Seite 70: Prozentbestimmung
11.5 Prozentbestimmung Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht. 11.5.1 Eingabe des Referenzgewichts durch Wägung Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. ... -
Seite 71: Numerische Eingabe Des Referenzgewichts
11.5.2 Numerische Eingabe des Referenzgewichts Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit MENU-Taste „PErc n“ auswählen Mit PRINT-Taste bestätigen, Anzeige zur Eingabe des Referenzgewichts er- scheint. -
Seite 72: Tierwägefunktion
11.6 Tierwägefunktion Die Tierwägefunktion kann bei unruhigen Wägungen eingesetzt werden. Während einer festgelegten Zeitspanne wird der Mittelwert der Wägeresultate gebildet. Je unruhiger das Wägegut ist, desto länger sollte die Zeitspanne gewählt werden. Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. -
Seite 73: Spitzenwertfunktion
Um eine weitere Messung durchzuführen ON/OFF-Taste 1x drücken Zurück in den Wägemodus: ON/OFF-Taste 2x drücken 11.7 Spitzenwertfunktion Diese Funktion zeigt den höchsten Lastwert (Spitzenwert) einer Wägung an. Der Spitzenwert bleibt solange in der Anzeige stehen, bis er gelöscht wird. ... -
Seite 74: Datenausgang Rs 232C
8 Datenbits, 1 Stoppbit, kein Paritätsbit Baudrate wählbar auf 1200 - 9600 Baud Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 12.2 Pinbelegung des Waagenausgangssteckers Pin 2... -
Seite 75: Schnittstelle
12.3 Schnittstelle • Waage - PC 25-polig Waage • Waage - PC 9-polig Waage • Waage - Drucker Drucker Waage Dateneingang Busy Signal 12.4 Datentransfer Der Datensatz besteht auf folgenden 14 Zeichen: 1. Zeichen Vorzeichen -/Leerzeichen (Wägewert) 2-9. Zeichen Gewicht oder sonstige Daten 10-12. -
Seite 76: Formate Der Datenübertragung
12.5 Formate der Datenübertragung Bei stabilem Gewicht wird das Format nach Drücken der PRINT-Taste übertragen. Wägemodus (Fortlaufende Ausgabe und Fernsteuerbefehl) 1° 2° 3° 4° 5° 6° 7° 8° 9° 10° 11° 12° 13° 14° 15°r Stabil- Zeichen Gewicht Wägeeinheit ität Dichtebestimmung (nur Fernsteuerbefehl) 1°... - Seite 77 Prozentbestimmung (nur Fernsteuerbefehl) Prozentwert 1° 2° 3° 4° 5° 6° 7° 8° 9° 10° 11° 12° 13° 14° 15° 16° 17° 18° Prozent Leerzeichen Prozent Leerz. % Gewichtswert 1°. 2° 3° 4° 5° 6° 7° 8° 9° 10° 11° 12° 13° 14° 15° 16° 17° 18° Gewicht Leerz.
-
Seite 78: Fernsteuerbefehle
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: • Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. • Baudrate von Waage und Drucker müssen übereinstimmen, siehe Kap. 9.3. - Seite 79 Prozentbestimmung Perc. 20 % Weight: 30.000 g Perc Anzeigewert in [%] Weight Anzeigewert in [g] Tierwägemodus Time 6 Sec Ave.: 59.446 g Summiermodus 14.156 g 18.226 g 32.382 g Toleranzwägen Weight : 0.00g Weight : 49.20g Weight : 249.20g -LOW- -OK- -HIGH- ALJ/ALS/PLJ/PLS-BA-d-1944...
-
Seite 80: Fehlermeldungen
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 14.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechni- kern geöffnet werden. Vor dem Öffnen vom Netz trennen. ALJ/ALS/PLJ/PLS-BA-d-1944... -
Seite 81: Entsorgung
14.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. 15 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. - Seite 82 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
-
Seite 83: Ionisator (Factory Option Kern Alj-A03)
16 Ionisator (Factory option KERN ALJ-A03) 16.1 Allgemeines Der Ionisator besitzt mit Hochspannung versorgte leitfähige Spitzen, die durch Koro- naentladung in der unmittelbaren Umgebung positiv und negativ geladene Ionen er- zeugen. Diese werden vom elektrostatisch geladenen Wägegut angezogen und neut- ralisieren damit die störende elektrostatische Ladung. - Seite 84 Schäden durch Fallenlassen, Vibration oder Schock verhindern, siehe Aufkleber an der linken Seite. Nur das Original-Netzteil verwenden. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen. Verletzungsgefahr, die Spitzen der Ionenquelle sind sehr scharf schnei- dend Der Ionisator erzeugt giftiges Ozon, auf ausreichende Belüftung achten. Bei Instandhaltungs- und Reinigungsarbeiten Ionisator vom Netz tren- nen.
-
Seite 85: Technische Daten
16.3 Technische Daten Abstand ca. 5 – 40 cm „Probe-Ionenquelle“ Ozonkonzentration 0 ~ 0,05 ppm (2cm ab Ionenquelle) Gewicht 525 g Abmessungen [cm] 110 x 105 x 60 Umgebungsbedingungen 0 - 50 °C, 20 – 80 % Luftfeuchtigkeit (nicht kondensierend) Netzteil AC 100-240V, 50 / 60Hz Eingangspannung... -
Seite 86: Inbetriebnahme
Anzeigenübersicht LED grün Ionisatorbetrieb Ionisator eingeschaltet LED rot Ionisatorbetrieb Continous Mode LED rot blinkend Ionisatorbetrieb In-time-mode 16.5 Inbetriebnahme Ionisator nur bei ausgeschaltetem Gerät mit Netzadapter verbinden. Ionisator mit einschalten. Der Ionisator befindet sich in der Betriebsart „Continous Mode“, die Betriebsdauer beträgt 8 Stunden. -
Seite 87: Anwendungen
16.6 Anwendungen Die Verwendung des Ionisators ist nur in Kombination mit elektroni- schen Waagen vorgesehen! • Entladen von Festkörpern oder Wägebehältern. Bei eingeschaltetem Gebläse werden bessere Ionisierungsergebnisse erzielt, die Dauer zum Entladen der Probe wird verkürzt. • Entladen von pulverförmigen Proben. Entladung verhindert Aufwirbelung, Problem bei toxischen Proben.
