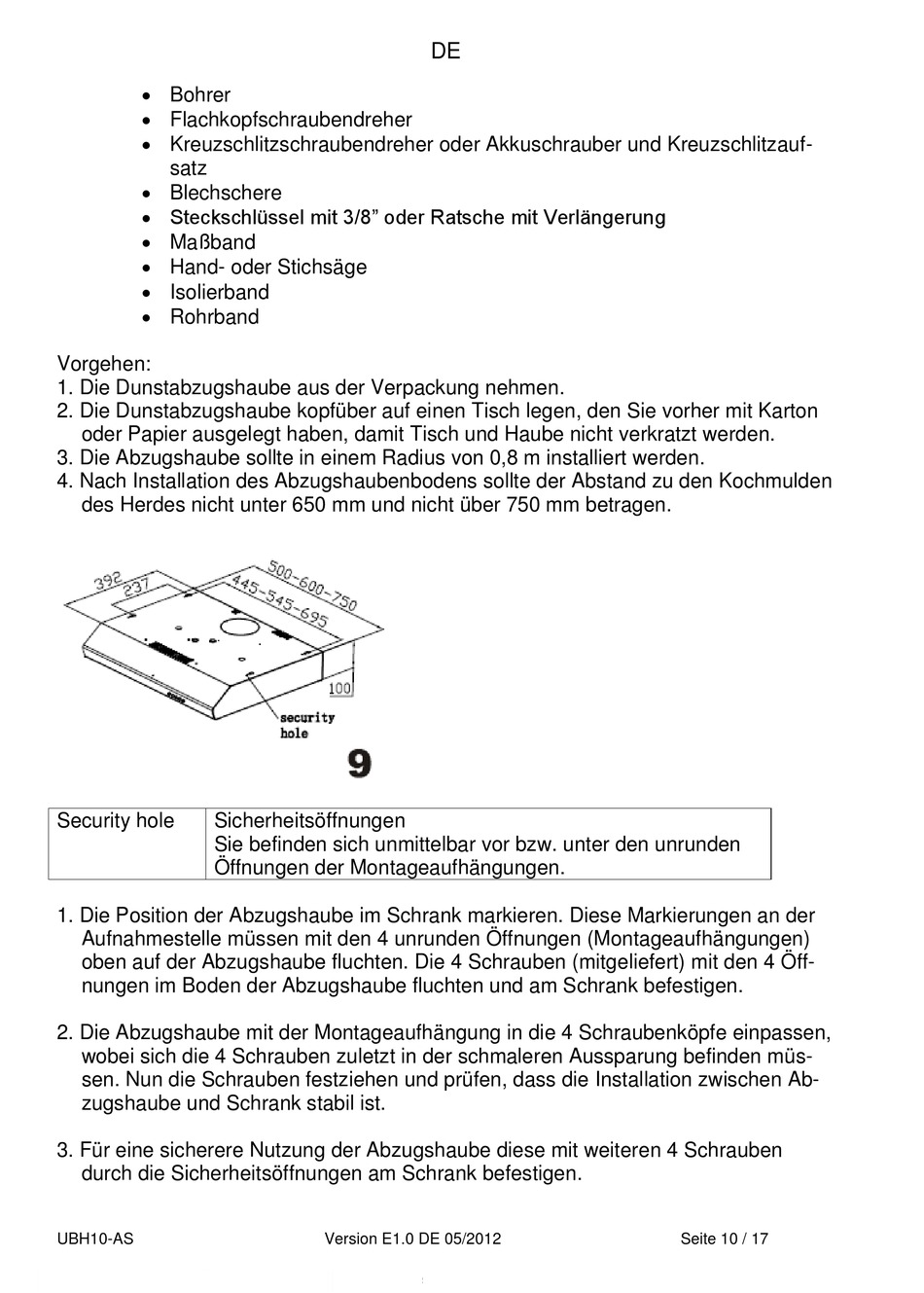

exquisit UBH 10-AS Bedienungsanleitung Seite 10

 Bohrer
 Flachkopfschraubendreher
 Kreuzschlitzschraubendreher oder Akkuschrauber und Kreuzschlitzauf-
satz
 Blechschere
 Steckschlüssel mit 3/8" oder Ratsche mit Verlängerung
 Maßband
 Hand- oder Stichsäge
 Isolierband
 Rohrband
Vorgehen:
1. Die Dunstabzugshaube aus der Verpackung nehmen.
2. Die Dunstabzugshaube kopfüber auf einen Tisch legen, den Sie vorher mit Karton
oder Papier ausgelegt haben, damit Tisch und Haube nicht verkratzt werden.
3. Die Abzugshaube sollte in einem Radius von 0,8 m installiert werden.
4. Nach Installation des Abzugshaubenbodens sollte der Abstand zu den Kochmulden
des Herdes nicht unter 650 mm und nicht über 750 mm betragen.
Security hole Sicherheitsöffnungen
Sie befinden sich unmittelbar vor bzw. unter den unrunden
Öffnungen der Montageaufhängungen.
1. Die Position der Abzugshaube im Schrank markieren. Diese Markierungen an der
Aufnahmestelle müssen mit den 4 unrunden Öffnungen (Montageaufhängungen)
oben auf der Abzugshaube fluchten. Die 4 Schrauben (mitgeliefert) mit den 4 Öff-
nungen im Boden der Abzugshaube fluchten und am Schrank befestigen.
2. Die Abzugshaube mit der Montageaufhängung in die 4 Schraubenköpfe einpassen,
wobei sich die 4 Schrauben zuletzt in der schmaleren Aussparung befinden müs-
sen. Nun die Schrauben festziehen und prüfen, dass die Installation zwischen Ab-
zugshaube und Schrank stabil ist.
3. Für eine sicherere Nutzung der Abzugshaube diese mit weiteren 4 Schrauben
durch die Sicherheitsöffnungen am Schrank befestigen.
UBH10-AS
DE
Version E1.0 DE 05/2012 Seite 10 / 17
