T20.0.34.6B-05

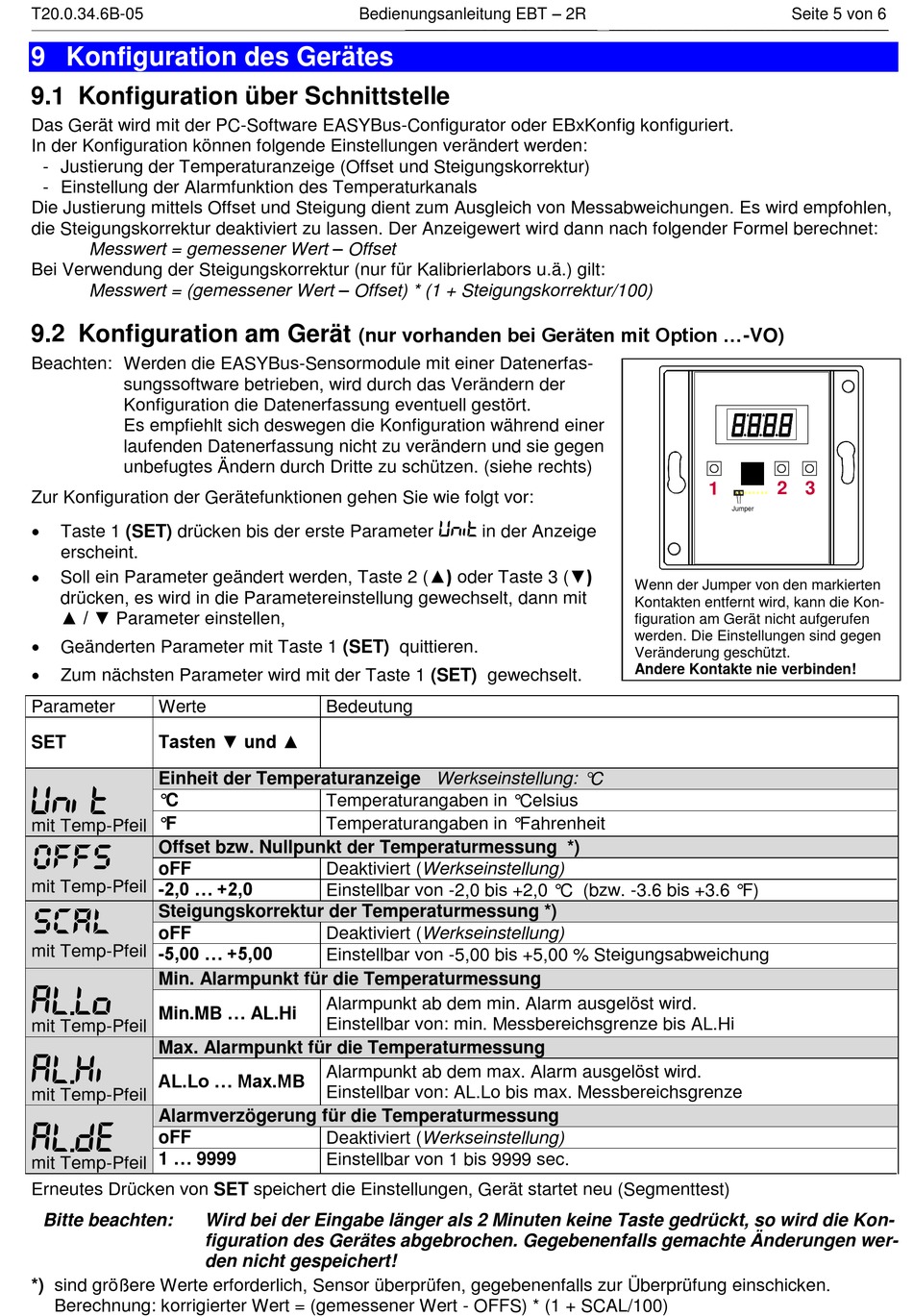

9 Konfiguration des Gerätes
9.1 Konfiguration über Schnittstelle
Das Gerät wird mit der PC-Software EASYBus-Configurator oder EBxKonfig konfiguriert.
In der Konfiguration können folgende Einstellungen verändert werden:
- Justierung der Temperaturanzeige (Offset und Steigungskorrektur)
- Einstellung der Alarmfunktion des Temperaturkanals
Die Justierung mittels Offset und Steigung dient zum Ausgleich von Messabweichungen. Es wird empfohlen,
die Steigungskorrektur deaktiviert zu lassen. Der Anzeigewert wird dann nach folgender Formel berechnet:
Messwert = gemessener Wert – Offset
Bei Verwendung der Steigungskorrektur (nur für Kalibrierlabors u.ä.) gilt:
Messwert = (gemessener Wert – Offset) * (1 + Steigungskorrektur/100)
9.2 Konfiguration am Gerät
Beachten: Werden die EASYBus-Sensormodule mit einer Datenerfas-
sungssoftware betrieben, wird durch das Verändern der
Konfiguration die Datenerfassung eventuell gestört.
Es empfiehlt sich deswegen die Konfiguration während einer
laufenden Datenerfassung nicht zu verändern und sie gegen
unbefugtes Ändern durch Dritte zu schützen. (siehe rechts)
Zur Konfiguration der Gerätefunktionen gehen Sie wie folgt vor:
Taste 1 (SET) drücken bis der erste Parameter
erscheint.
Soll ein Parameter geändert werden, Taste 2 (▲) oder Taste 3 (▼)
drücken, es wird in die Parametereinstellung gewechselt, dann mit
▲ / ▼ Parameter einstellen,
Geänderten Parameter mit Taste 1 (SET) quittieren.
Zum nächsten Parameter wird mit der Taste 1 (SET) gewechselt.
Parameter
Werte
Tasten ▼ und ▲
SET
Einheit der Temperaturanzeige Werkseinstellung: °C
UN,T
°C
°F
mit Temp-Pfeil
Offset bzw. Nullpunkt der Temperaturmessung *)
oFF
mit Temp-Pfeil
-2,0 ... +2,0
Steigungskorrektur der Temperaturmessung *)
oFF
mit Temp-Pfeil
-5,00 ... +5,00
AL.LO
Min. Alarmpunkt für die Temperaturmessung
Min.MB ... AL.Hi
mit Temp-Pfeil
AL.K,
Max. Alarmpunkt für die Temperaturmessung
AL.Lo ... Max.MB
mit Temp-Pfeil
Alarmverzögerung für die Temperaturmessung
AL.DE
oFF
1 ... 9999
mit Temp-Pfeil
Erneutes Drücken von SET speichert die Einstellungen, Gerät startet neu (Segmenttest)
Bitte beachten:
*) sind größere Werte erforderlich, Sensor überprüfen, gegebenenfalls zur Überprüfung einschicken.
Berechnung: korrigierter Wert = (gemessener Wert - OFFS) * (1 + SCAL/100)
Bedienungsanleitung EBT – 2R
(nur vorhanden bei Geräten mit Option ...-VO)
Bedeutung
Temperaturangaben in °Celsius
Temperaturangaben in °Fahrenheit
Deaktiviert (Werkseinstellung)
Einstellbar von -2,0 bis +2,0 °C (bzw. -3.6 bis +3.6 °F)
Deaktiviert (Werkseinstellung)
Einstellbar von -5,00 bis +5,00 % Steigungsabweichung
Alarmpunkt ab dem min. Alarm ausgelöst wird.
Einstellbar von: min. Messbereichsgrenze bis AL.Hi
Alarmpunkt ab dem max. Alarm ausgelöst wird.
Einstellbar von: AL.Lo bis max. Messbereichsgrenze
Deaktiviert (Werkseinstellung)
Einstellbar von 1 bis 9999 sec.
Wird bei der Eingabe länger als 2 Minuten keine Taste gedrückt, so wird die Kon-
figuration des Gerätes abgebrochen. Gegebenenfalls gemachte Änderungen wer-
den nicht gespeichert!
_____________________________________________________
UNIT
in der Anzeige
_____________________________________________________________________________
1
2 3
Jumper
Wenn der Jumper von den markierten
Kontakten entfernt wird, kann die Kon-
figuration am Gerät nicht aufgerufen
werden. Die Einstellungen sind gegen
Veränderung geschützt.
Andere Kontakte nie verbinden!
Seite 5 von 6
