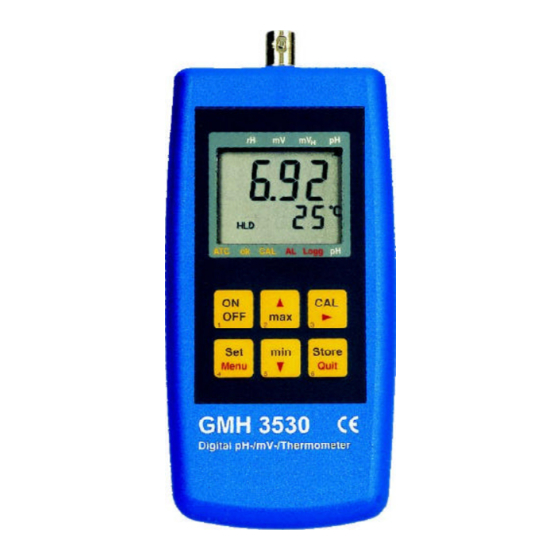

GREISINGER GMH 3530 Bedienungsanleitung
Ph-/redox-/temperatur - meßgerät
Verwandte Anleitungen für GREISINGER GMH 3530
Inhaltszusammenfassung für GREISINGER GMH 3530

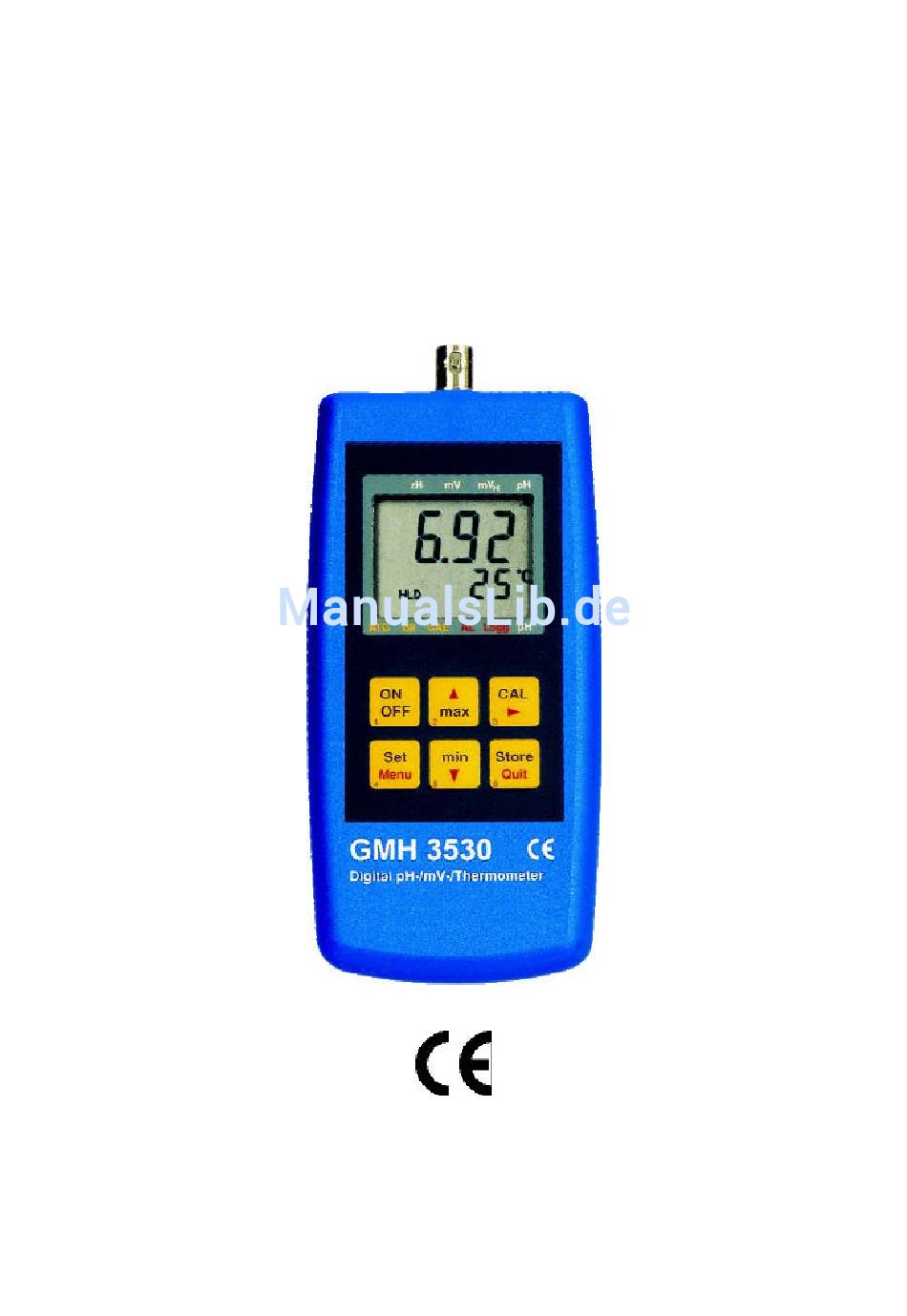

- Seite 1 H33.0.02.6B-04 Blatt 1 von 12 Bedienungsanleitung pH-/Redox-/Temperatur - Meßgerät GMH 3530 ab Version V2.3...
-
Seite 2: Betriebs- Und Wartungshinweise
H33.0.02.6B-04 Blatt 2 von 12 Betriebs- und Wartungshinweise: a) Batteriewechsel: Wird und in der unteren Anzeige ´bAt´ angezeigt, so ist die Batterie verbraucht und muß erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. Wird in der oberen Anzeige ´bAt´angezeigt, so reicht die Batteriespannung für den Gerätebetrieb nicht mehr aus, die Batterie ist nun ganz verbraucht. - Seite 3 H33.0.02.6B-04 Blatt 3 von 12 Anzeigeelemente Hauptanzeige: pH-Wert, Redox-Wert (mV, mV rH-Wert bzw. Benutzerführung Anzeigeelemente zur Darstellung des minimalen/ maximalen/gespeicherten Meßwertes Anzeige der Meßwert-Einheiten Warnsignal (bei schwacher Batterie, oder Aufforde- rung zur Neukalibration) ATC-Pfeil: zeigt im Betriebsmodus 'pH', 'mV ' bzw. 'rH' an, ob ein Temperatursensor angesteckt ist, und mbar somit die automatische Temperatur-...
-
Seite 4: Konfigurieren Des Gerätes
H33.0.02.6B-04 Blatt 4 von 12 Konfigurieren des Gerätes Zum Konfigurieren des Gerätes 2 Sekunden lang die -Taste gedrückt halten, dadurch wird die Konfiguration aufgerufen. Zwischen den einzelnen einstellbaren Werte wird danach wiederum mit der - Taste gewechselt. Mit bzw. . erfolgt die Einstellung der einzelnen Werte Mit der Taste wird die Konfiguration verlassen und die Änderungen werden gespeichert. -
Seite 5: Kalibrierung Der 'Ph'-Messung
Eingabe bestätigt, daß Gerät kehrt wieder zur Messung zurück. manuelle Einstellung des pH Wertes bei der Meßfunktion rH Befindet sich das GMH 3530 im Betriebsmodus rH-Messung, wird neben der Temperatureingabe auch die Eingabe des pH-Wertes benötigt. Nach einem erneuten kurzen Tastendruck auf wird zur Eingabe des pH-Wertes gewechselt: 0.00..14.00 pH: Einstellung des pH-Wertes... -
Seite 6: Durchführung Der Kalibration
H33.0.02.6B-04 Blatt 6 von 12 Hinweis: Die automatische Temperaturkompensation bei der Kalibration Sowohl das Signal der pH-Elektrode, als auch pH-Puffer sind temperaturabhängig. Falls ein Temperaturfühler angeschlossen ist wird der Temperatureinfluß der Elektrode sowohl beim Messen als auch bei der Kalibration vollautomatisch kompensiert. Andernfalls sollte die tatsächliche Temperatur des jew. - Seite 7 H33.0.02.6B-04 Blatt 7 von 12 3. Spülen der Elektrode in dest. bzw entionisiertem Wasser, Trocknen 4. Kalibrierpunkt 2: 'Pt. 2' Stellen Sie die Elektrode und den Temperaturfühler (falls vorhanden) in die Puffer-Lösung mit welcher der nächste Kalibrierpunkt ausgeführt werden soll (z.B. 4.01pH bei der Standard Serie).
-
Seite 8: Anzeige Des Elektrodenzustandes (Nur Ph)
Stellen Sie zunächst die pH- und die Redox-Elektrode und den Temperaturfühler in die Lösung und rühren Sie vorsichtig um. 1. Messen des pH-Wertes: Stecken Sie die pH-Elektrode und den Temperaturfühler an das GMH 3530 an. Stellen Sie an- schließend das GMH 3530 zunächst auf pH-Messung und führen Sie bei Bedarf eine Kalibration mbar der Elektrode durch (siehe Konfigurieren des Gerätes und Kalibrierung beiMeßart pH). -
Seite 9: Fehler- Und Systemmeldungen
H33.0.02.6B-04 Blatt 9 von 12 Fehler- und Systemmeldungen Fehler- bzw. Systemmeldung Bedeutung Abhilfe Allgemein: Batteriespannung schwach, Funktion neue Batterie einsetzen ist nur noch kurze Zeit gewährleistet Batteriespannung zu schwach neue Batterie einsetzen -Bei Netzbetrieb: falsche Spannung Netzteil austauschen, falls weiterhin Fehler: Gerät defekt -Batteriespannung zu schwach neue Batterie einsetzen keine Anzeige... -
Seite 10: Verschiedene Anwendungsbereiche Erfordern Spezielle Elektroden
H33.0.02.6B-04 Blatt 10 von 12 Die pH-Elektrode pH-Elektroden sind Verschleißteile, die je nach chemischer und mechanischer Belastung dann auszuwechseln sind, wenn die geforderten Werte auch nach sorgfältiger Reinigung und evtl. Regenerierung nicht mehr eingehalten werden können. Beim Einsatz ist zu berücksichtigen, daß verschiedene Stoffe in wässrigen Lösungen Glas angreifen und daß evtl. Chemika- lien mit der KCl-Lösung in der Elektrode chemisch reagieren und zu Verblockungen am Diaphragma führen können. -
Seite 11: Gerätespezifische Funktionen (Dll-248)
H33.0.02.6B-04 Blatt 11 von 12 Die serielle Schnittstelle Mit Hilfe der seriellen Schnittstelle und einem passenden galvanisch getrennten Schnittstellenadapter (GRS3100 oder GRS3105) können sämtliche Meß- und Einstellungsdaten des Gerätes gelesen und zum Teil verändert werden. Um Fehl- übertragungen zu vermeiden, ist die Übertragung durch aufwendige Sicherheitsmechanismen geschützt. Zum Datenverkehr stehen folgende Standard-Softwarepakete zur Verfügung: -EBS9M 9-Kanal-Software zum Anzeigen des Meßwertes (Kanal 1) und der Temperatur (Kanal 2) -
Seite 12: Technische Daten
H33.0.02.6B-04 Blatt 12 von 12 Technische Daten : Anzeigebereiche: Temperatur: -100,0 ... +250,0°C bzw. -148,0 ... +482,0°F 0,00 ... 14,00 pH Redox (ORP): -1999 ... +2000 mV; Bezogen auf Wasserstoffsystem: -1792 ... +2206 mV (nach DIN 38404) rH 0,0 ... 70,0 Auflösungen: 0,1°C bzw.
