Bedienungsanleitung
HI 9024 / 9025
Wasserdichtes Mikroprozessor-
pH/mV/°C –Messgerät
Version 1.1
24.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hanna Instruments HI 9025
Inhaltszusammenfassung für Hanna Instruments HI 9025
-
Seite 1: Hinweise, Garantie
www.warensortiment.de PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung HI 9024 / 9025 Wasserdichtes Mikroprozessor- pH/mV/°C –Messgerät Version 1.1... -
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise, Garantie ...............2 1. Technische Daten ...............4 2. Gerätebeschreibung/Bedienungselemente 2.1. Gerätebeschreibung ...............5 2.2. Bedienungselemente ...............5 3. Kalibrierverfahren ...............6 4. Durchführung der Messung ...............8 5. Weitere Gerätefunktionen ...............9 6. Batteriewechsel ...............10 7. Wissenwertes zu Messungen des Reduktions-Oxidations-Potentials............11 8. Graphische Darstellung ...............12 9. -
Seite 3: Technische Daten
1. Technische Daten 0.00 bis 14.00 pH Meßbereiche 399.9 mV; 1999mV 0.0 bis 100.0 °C 0.01 pH Auflösung 0.1 mV; 1mV 0.1 °C 0.01 pH Genauigkeit 0.2 mV; 0.5 °C Ein- oder Zweipunkteichung mittels Kalibrierung 5 vorprogrammierter Standardpuffer (pH 4.01, 6.86, 7.01, 9.18, 10.01) Nullpunkt 1 pH ( 60 mV) Steilheit... -
Seite 4: Gerätebeschreibung/Bedienungselemente

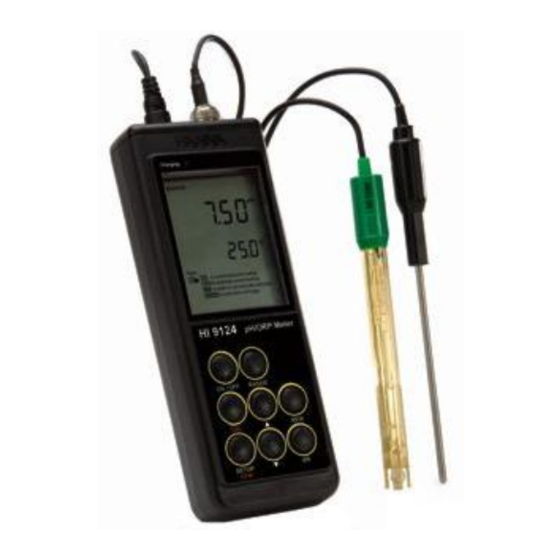

2. GERÄTEBESCHREIBUNG / BEDIENUNGSELEMENTE 2.1. Gerätebeschreibung HI 9025 ist ein tragbares, mikroprozessorgesteuertes pH/mV/°C-Meßgerät das durch sein wasserdichtes Gehäuse insbesondere für die vor Ort-Messung hervorragend geeignet ist. Das Gerät ist sehr einfach zu bedienen und durch die 5 vorprogrammierten Standardpuffer auch sehr einfach zu eichen. Der Eichvorgang wird zusätzlich durch Symbole unterstützt, die zum einen durch das Programm führen und zum anderen auf... -
Seite 5: Kalibrierverfahren
3. KALIBRIERVERFAHREN Vorbereitung des Gerätes Legen Sie die 4 Batterien unter Beachtung der Polarität in das Gerät ein. Stecken Sie Elektrode und Temperaturfühler an. Nehmen Sie die Schutzkappe der Elektrode ab und schalten Sie das Gerät durch Drücken der ON/OFF-Taste ein. Wird der Temperaturfühler nicht angesteckt, muß... - Seite 6 - Wählen Sie jetzt durch Drücken der " C" und "C"-Tasten den ersten Pufferwert In unserem Beispiel drücken Sie zweimal " C" - im Sekundärdisplay steht jetzt 7.01pH. - Warten Sie, bis sich die Messung stabilisiert hat. Bei stabiler Messung hört "NOT READY"...
-
Seite 7: Durchführung Der Messung
Eine Kalibrierung des Gerätes ist erforderlich: - wenn die Elektrode gewechselt wurde - wenn hohe Präzision gefordert wird - nach Messungen bei extremen pH-Werten - wenn die Batterien ausgetauscht wurden - regelmäßig alle 4-6 Wochen Fehlermeldungen während des Kalibriervorganges: WRONG und WRONG leuchten abwechselnd auf ... -
Seite 8: Weitere Gerätefunktionen
5. WEITERE GERÄTEFUNKTIONEN Automatische / manuelle Temperaturkompensation Mit angestecktem Temperaturfühler erfolgt die Temperaturkompensation automatisch. Das "°C" im Sekundärdisplay steht fest in der Anzeige. Der angezeigte Wert kann über Tastendruck nicht verändert werden. Bei nicht angestecktem Temperaturfühler blinkt "°C" im Sekundärdisplay. Die gewünschte Temperatur kann durch Drücken der "... -
Seite 9: Batteriewechsel
6. BATTERIEWECHSEL Wenn die Batterien schwach werden, zeigt das Gerät im Display "LOW BAT" an. In diesem Falle sollten die Batterien gewechselt werden, um korrekte Meßergebnisse zu garantieren. Öffnen Sie dazu die beiden Schrauben des Batteriefachdeckels auf der Rückseite des Gerätes und nehmen Sie ihn ab (siehe Abb. -
Seite 10: Wissenwertes Zu Messungen Des Reduktions-Oxidations-Potentials
7. WISSENSWERTES ZUR MESSUNGEN DES REDUKTIONS- OXIDATIONS-POTENTIALS (REDOX) Zur Erfassung des Redox-Potentials muß eine REDOX-Elektrode mit ihrem Sensor mit dem in der Meßlösung befindlichen REDOX-System in Elektronenaustausch treten. Um diesen Elektronenaustausch möglichst schnell und auf lange Sicht zu gewährleisten, sollte die Elektrode regelmäßig gewartet werden. Entgegen pH- Elektroden ändern sich bei REDOX-Elektroden der Nullpunkt und die Steilheit nicht, jedoch ergibt die regelmäßige Überprüfung Hinweise auf mögliche Defekte und Verunreinigungen. -
Seite 11: Graphische Darstellung
8. GRAPHISCHE DARSTELLUNG 1) BNC-Stecker zum Elektrodenanschluß 2) Stecker für Temperaturfühler 3) Display 4) EIN/AUS-Taste 5) Kalibriertaste zum Beginnen des Kalibriervorganges 6) Bestätigungstaste 7) Meßgrößenauswahltaste 8+10) Tasten zur Temperatureinstellung bei manueller Temperaturkompensation bzw. zur Auswahl des Puffers während des Kalibriervorganges 9) Taste zum Ablegen eines Meßwertes im Speicher bzw. -
Seite 12: Zubehör
9. ZUBEHÖR HI 7004L pH 4.01 Pufferlösung 460ml HI 7006L pH 6.86 Pufferlösung 460ml HI 7007L pH 7.01 Pufferlösung 460ml HI 7009L pH 9.18 Pufferlösung 460ml HI 7010L pH 10.01 Pufferlösung 460ml HI 70300L Aufbewahrungslösung 460ml HI 7073L Reinigungslösung für Proteine 460ml HI 7074L Reinigungslösung für anorganische Stoffe 460ml HI 7077L...
