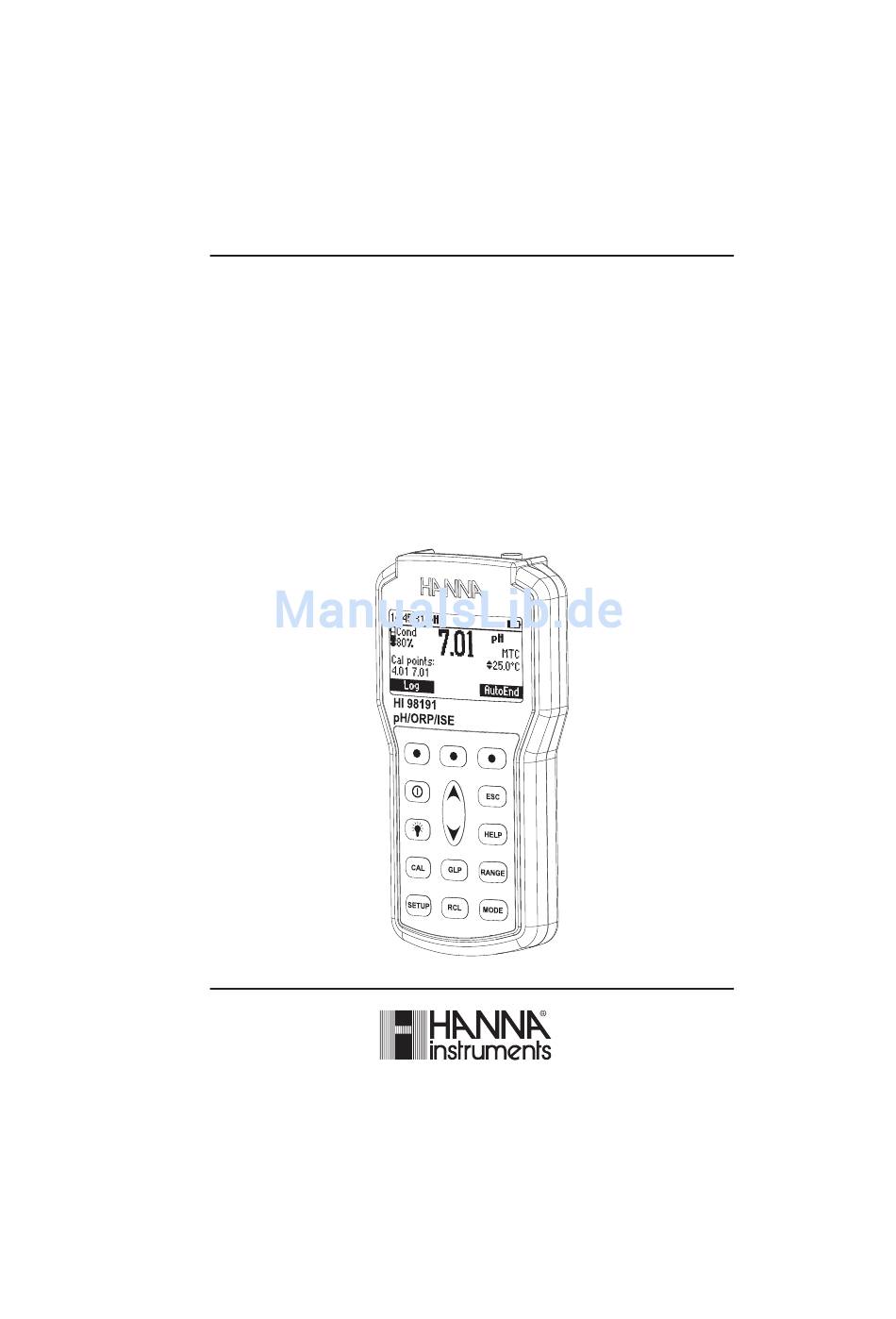

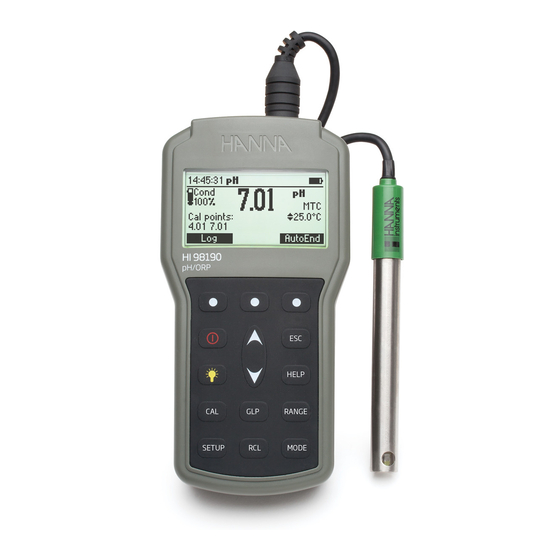

- Seite 1 Bedienungsanleitung HI 98190 HI 98191 Wasserdichtes pH/mV/ISE/Temperatur-Messgerät mit Calibration Check w w w. h a n n a i n s t .c h...
-
Seite 2: Garantie
Sehr geehrter Kunde, Vielen Dank, dass Sie sich für ein HANNA Instruments® Produkt entschieden haben. Bitte lesen Sie vorsichtig diese Bedienungsanleitung, bevor Sie das Gerät verwenden. Diese wird Ihnen die erforderlichen Informationen über die richtige Verwendung des Geräts und über seine Vielseitigkeit anbieten. - Seite 3 • 100 mL Plastikbecher • 4 x 1.5V AA Batterien • HI 92000 PC Software • HI 920015 Mikro USB-Kabel • Bedienungsanleitung • Robuster Tragekoffer Hanna Instruments behält sich das Recht vor, seine Produkte ohne Vorankündigung in Bezug auf Design und Technik abzuändern.
- Seite 4 MODE taste um die pH-Auflösung zu ändern oder zwischen mV und rel.-mV-Modus zu wechseln RANGE Taste um zwischen der pH und mV-Anzeige umzuschalten (bei HI 98190) der pH, mV und ISE Anzeige (bei HI 98191) HELP Taste um ins Hilfe Menü zu gelangen oder dieses zu...
- Seite 5 Draufsicht HI 98190 Elektroden DIN- Anschluß USB Verbindungsstelle Draufsicht HI 98191 14) Elektroden BNC-Anschluß 15) Anschluß für Referenzelektrode 16) Anschluß für Temperaturfühler 17) USB Verbindungsstelle...
- Seite 6 Technische Daten HI 98190 Bereich -2.0 bis 20.0 pH / -2.00 bis 20.00 pH / -2.000 bis 20.000 pH Auflösung 0.1 pH / 0.01 pH / 0.001 pH Genauigkeit ±0.1 pH / ±0.01 pH / ±0.002 pH Bereich ±2000 mV Auflösung...
- Seite 7 Technische Daten HI 98191 Bereich -2.0 bis 20.0 pH / -2.00 bis 20.00 pH / -2.000 bis 20.000 pH Auflösung 0.1 pH / 0.01 pH / 0.001 pH Genauigkeit ±0.1 pH / ±0.01 pH / ±0.002 pH Bereich ±2000 mV Auflösung 0.1 mV Genauigkeit...
- Seite 8 pH-Messung Eine pH-Messung durchführen: 1. Schutzkappe entfernen 2. Elektrodenspitze ( ca. 4 cm ) in die zu testende Probe halten 3. Wenn nötig, drücken Sie die RANGE-Taste bis im Display der pH-Modus angezeigt wird 4. Mit der MODE-Taste kann die Auflösung verändert werden 5.
- Seite 9 pH Kalibrierung Für möglichst präzise Messwerte, empfehlen wir Ihnen das Messgerät vor jeder Messung zu Kalibrieren. Eine Kalibrierung muss immer durchführt werden: • wenn die Elektrode getauscht wurde • spätestens einmal pro Woche • wenn vorher Messungen in hochkonzentrierten Lösungen durchgeführt wurden, •...
- Seite 10 • Drücken Sie die CAL-Taste. Das Messgerät zeigt Ihnen den gemessenen pH-Wert im Hauptdisplay. Den Temperaturwert und den Standard- Pufferwert finden Sie rechts im Nebendisplay. • Mit den Pfeiltasten kann der Standard-Puffer (wenn nötig) verändert werden. • Das Sanduhr-Symbol im Display wird Ihnen angezeigt, bis sich der Messwert stabilisiert hat.
- Seite 11 • Wählen Sie CFM um den Messwert zu bestätigen. • Der kalibrierte Wert erscheint nun auf dem Display. Der dritte Wert kann nun kalibriert werden. • Tauchen Sie die Elektrode in den nächsten Puffer. • Mit den Pfeiltasten kann der Puffer (wenn nötig) verändert werden . •...
- Seite 12 • Sobald sich der Wert stabilisiert hat, verschwindet das Sanduhr-Symbol und CFM erscheint im Display • Wählen Sie CFM um den Messwert zu bestätigen. • Der kalibrierte Wert erscheint nun auf dem Display. Der fünfte und letzte Wert kann nun kalibriert werden. •...
- Seite 13 Vier-, Drei- oder Zwei-Punkt-Kalibierung • Führen Sie die gleichen Schritte wie zur Fünf-Punkt-Kalibrierung durch. • Drücken Sie CAL oder ESC sobald Sie den letzten gewünschten Punkt kalibriert haben um in den Messmodus zurück zu kehren.
- Seite 14 Interdependenz von pH & Temperatur pH-Wert und Temperatur stehen in engem Zusammenhang zueinander. Bei Pufferlösungen beeinträchtigt die Temperatur den pH-Wert jedoch weniger als bei Messproben. Während der Kalibrierung kalibriert das Gerät automatisch auf den pH-Wert, der der gemessenen oder eingestellten Temperatur entspricht. TEMP pH Puffer ºC...
- Seite 15 Messwerte aufzuzeichnen. Alle protokollierten Werte können mithilfe der Software HI92000 an einen PC übertragen werden. Es können max. 300 Daten (HI 98191) bzw. 100 Daten pro Messbereich (HI 98190) gespeichert werden. Protokollierung der aktuellen Daten: Um den aktuellen Messwert zu sichern, drücken Sie LOG im Messmodus.
- Seite 16 "More": "Delete": Wählen Sie mit den Pfeiltasten den zu löschenden Wert aus. Drücken Sie "CFM" um den zu löschenden Wert zu bestätigen. Drücken Sie "ESC" um den Modus zu verlassen. Wenn Sie "Delete all" ausgewählt haben, fragt das Messgerät nun Ihre Zustimmung ab.Drücken Sie "CFM"...
- Seite 17 PC Schnittstelle Die Datenübertragung vom Messgerät auf einen PC kann mithilfe der Windows kompatiblen Software HI 92000 (optionales Zubehör) erfolgen. Die Software bietet Ihnen viele Möglichkeiten und eine Online-Hilfe-Funktion. Ihre Daten können auch zur weiteren Analyse in die gängigen Tabellenkalkulationsprogramme exportiert werden. Stellen Sie sicher dass Ihr Messgerät ausgeschaltet ist.
- Seite 18 Zubehör pH Kalibrierlösungen HI 50004-01 pH 4.01 Pufferlösung, 20 mL Beutel, 10 Stk. HI 50004-02 pH 4.01 Pufferlösung, 20 mL Beutel, 25 Stk. HI 50007-01 pH 7.01 Pufferlösung, 20 mL Beutel, 10 Stk. HI 50007-02 pH 7.01 Pufferlösung, 20 mL Beutel, 25 Stk. HI 50010-01 pH 10.01 Pufferlösung, 20 mL Beutel, 10 Stk.
- Seite 19 HI 8072 Elektrolytlösung 1M KNO3 , 4 x 30 ml, lichtdichte Flaschen Elektrolytlösung 3,5M KCl, 4 x 30 ml, lichtdichte Flaschen, für HI 8082 Elektroden mit doppelter Referenz HI 8093 Elektrolytlösung 1M KCl + AgCl 4 x 30 ml, lichtdichte Flaschen Redox Vorbehandlungs-Lösungen HI 7091L Reduzierende...
- Seite 20 HI 1331B Kombinierte pH-Elektrode, Glas, einfache Referenz, nachfüllbar Anwendung: Allgemeine Laboranwendungen HI 1330B Kombinierte pH-Elektrode, Glas, einfache Referenz, nachfüllbar Anwendung: Laboranwendungen (Messungen im Reagenzglas) HI 1331B Kombinierte pH-Elektrode, Glas, einfache Referenz, nachfüllbar, Anwendung: Allgemeine Laboranwendungen HI 2031B Kombinierte pH-Elektrode, Glas, einfache Referenz, Spitze: konisch, nachfüllbar, Anwendung: halbfeste Medien HI 1332B Kombinierte pH-Elektrode, PEI, doppelte Referenz,...
- Seite 21 FC 100B Kombinierte pH-Elektrode, PVDF, doppelte Referenz, nachfüllbar, Anwendung: Milch, Milchprodukte FC 200B Komb. pH-Elektrode, PVDF, Spitze: konisch, Elektrolyt: Viscolene, nicht nachfüllbar, Anwendung: Milch, Milchprodukte, halbfeste Medien FC 210B Komb. pH-Elektrode, Glas, doppelte Referenz, Spitze: konisch, Elektro-lyt: Viscolene, nicht nachfüllbar Anwendung: Milch, Joghurt, FC 220B Komb.
- Seite 22 HI 1413B Komb. pH-Elektrode, Glas, einfache Referenz, Spitze: flach, Elektrolyt: Viscolene, nicht nachfüllbar. Anwendung: Oberflächen Redox-Elektroden HI 3131B Kombinierte Redox-Elektrode, Glas, Spitze: Platin, nachfüllbar, Anwendung: Titration HI 3230B : Kombinierte Redox-Elektrode, PEI, Gelgefüllt, Spitze: Platin, Anwendung: Allgemeine Anwendung HI 4430B Kombinierte Redox-Elektrode, PEI, Gelgefüllt, Spitze: Gold, Anwendung: Allgemeine Anwendung Eine Große Auswahl an Elektroden finden Sie in unserem General Katalog.
- Seite 23 weiteres Zubehör HI 721317 Transportkoffer HI 740157 Plastikpipette (20 Stk.) HI 76405 Elektrodenhalter HI 7662 Temperaturfühler HI 8427 pH und ORP Simulator mit 1m Kabel (3'3) für BNC-Anschluß HI 931001 pH und ORP Simulator mit Display und 1 m Kabel (3'3) für BNC-Anschluß HI 92000 PC Anwendungssoftware HI 920015...
- Seite 24 Hanna Instruments Switzerland AG Wassergrabe 14 6210 Sursee Tel.: +41 41 925 66 46 info@hannainst.ch www.hannainst.ch HI98190/HI98191 Stand 07/2016...
