K A P I T E L 2
Installieren des Interactive Whiteboard Systems
Verwenden Sie die im Installationsdokument beschriebenen mechanischen Justiermöglichkeiten
zur Einstellung der Größe, Form und Position des projizierten Bildes, bis Sie das vollständig
projizierte Bild klar und deutlich erkennen können. Verwenden Sie keine anderen Bilder. Diese
sind möglicherweise vom Projektor beschnitten oder skaliert, was zu einer irreführenden Größe,
Form und Position des projizierten Bildes führen könnte.
Mit der Korrektur der Trapezverzerrung (Neigung) gewährleisten Sie, dass der obere und der
untere Rand des Bildes horizontal ausgerichtet sind, bevor Sie den linken und den rechten
Bildrand in Relation zum Interactive Whiteboard ausrichten.
Zur Feineinstellung des Bildes müssen Sie gegebenenfalls alle im Installationsdokument
beschriebenen Schritte in kleineren Inkrementen wiederholen.

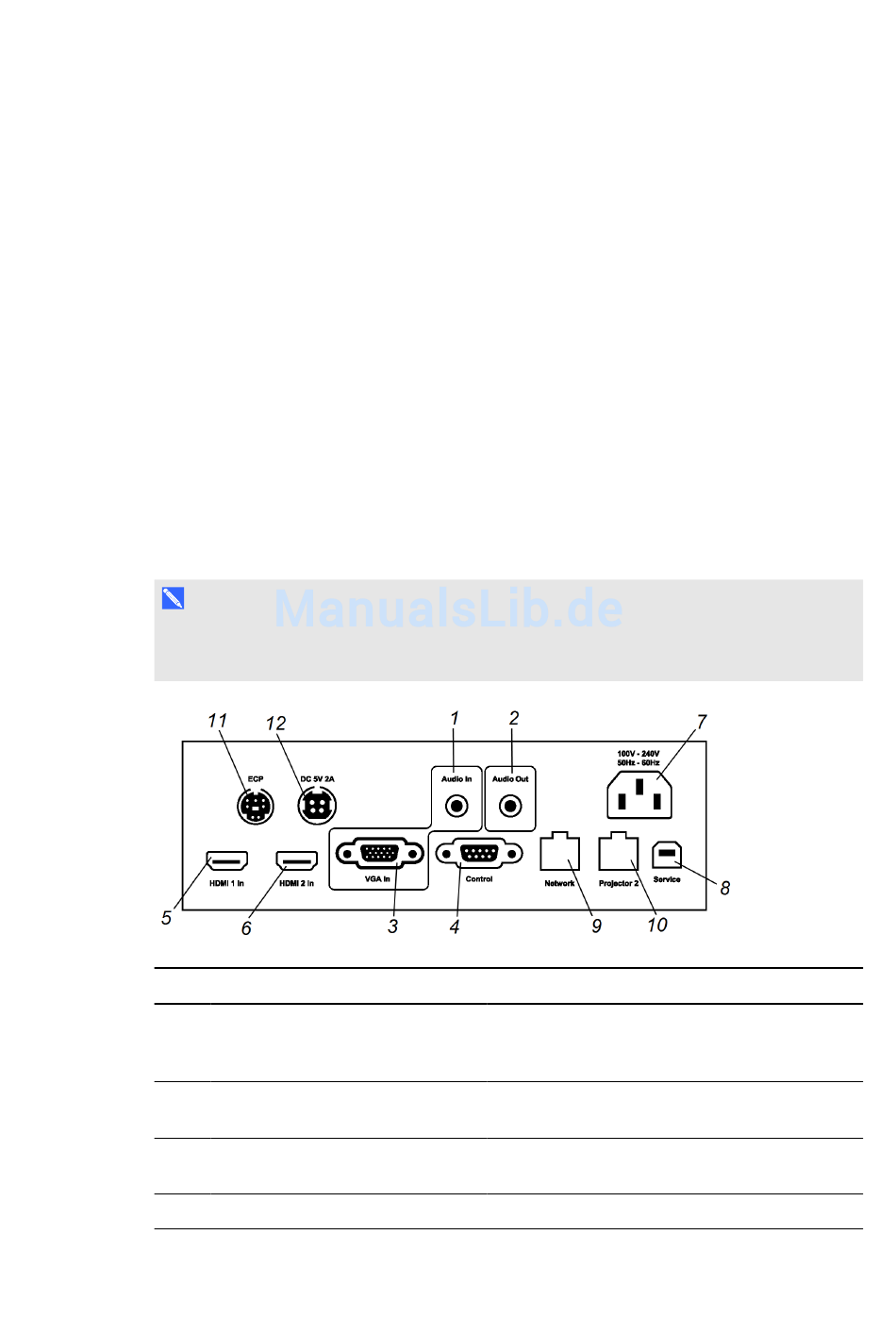

Projektor-Anschlussdiagramm
Sie können eine Vielzahl von Peripheriegeräten an Ihren Projektor anschließen, darunter
DVD/Blu-ray-Player, Document Cameras und andere High-Definition-Quellen sowie periphere
Ausgabegeräte, wie einen zweiten Projektor oder andere Anzeigegeräte und netzgespeiste
Lautsprecher.
H I N W E I S
Möglicherweise müssen Sie Adapter von Drittanbietern kaufen, um bestimmte periphere
Geräte anzuschließen.
Nein. Steckverbinder
1
3,5-mm-Telefonbuchsen-Audio-
Eingang
2
3,5-mm-Telefonbuchsen-
Audioausgang
3
DB15F RGB-VGA-Videoeingang
4
DB9F RS-232
11
Verbinden mit:
Audioquellen, die mit einem an die VGA-
Videoeingangsquelle angeschlossenen Computer
verbunden sind.
Externe Lautsprecher (optional, nicht im
Lieferumfang enthalten)
Sekundärer Computer (optional, nicht im
Lieferumfang enthalten)
ECP-Kabelstrang
