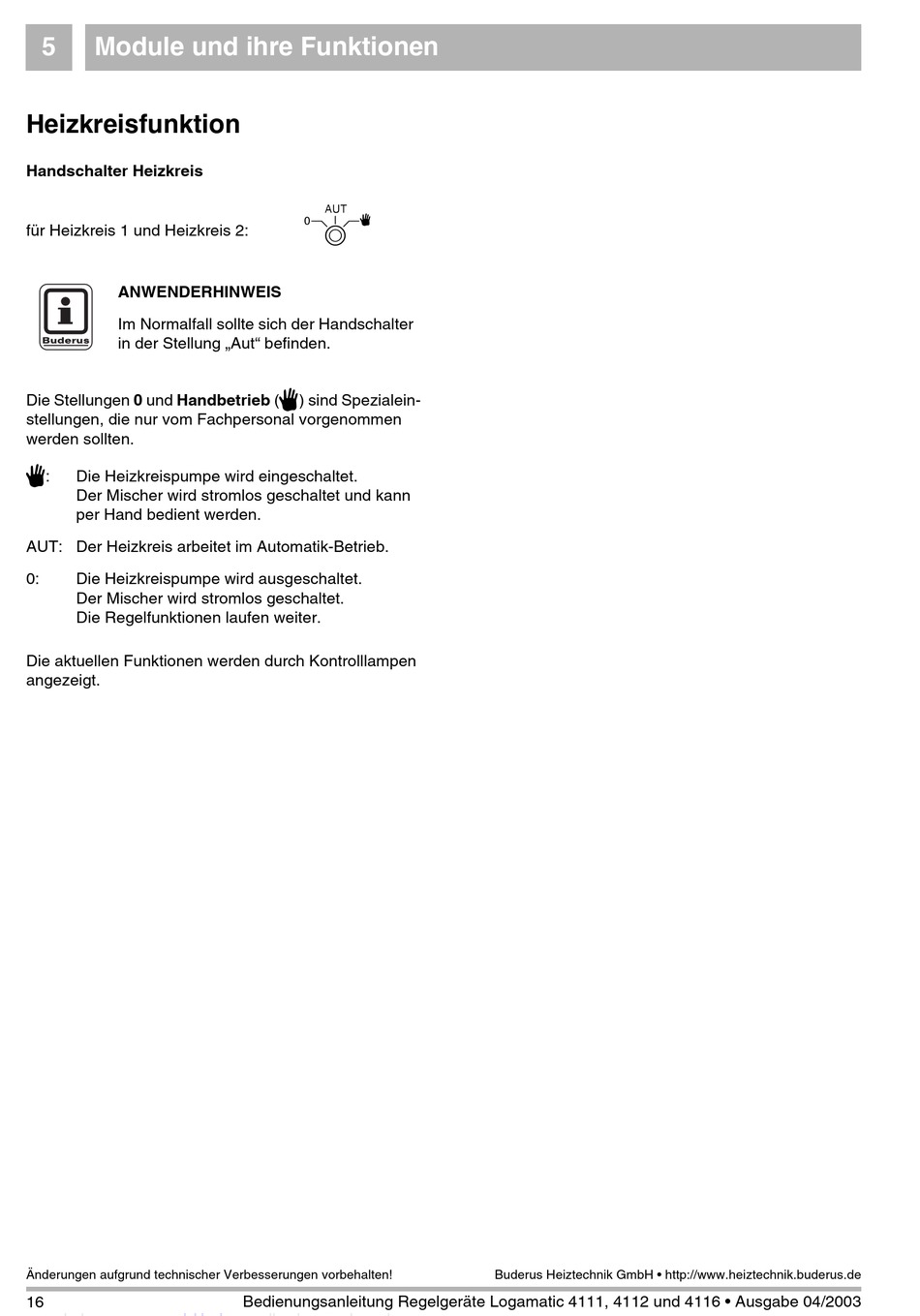

Buderus Logamatic 4111 Bedienungsanleitung Seite 16

5 Module und ihre Funktionen
Heizkreisfunktion
Handschalter Heizkreis
für Heizkreis 1 und Heizkreis 2:
ANWENDERHINWEIS
Im Normalfall sollte sich der Handschalter
in der Stellung „Aut" befinden.
Die Stellungen 0 und Handbetrieb (
stellungen, die nur vom Fachpersonal vorgenommen
werden sollten.
3
: Die Heizkreispumpe wird eingeschaltet.
Der Mischer wird stromlos geschaltet und kann
per Hand bedient werden.
AUT: Der Heizkreis arbeitet im Automatik-Betrieb.
0: Die Heizkreispumpe wird ausgeschaltet.
Der Mischer wird stromlos geschaltet.
Die Regelfunktionen laufen weiter.
Die aktuellen Funktionen werden durch Kontrolllampen
angezeigt.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
16
B
3
) sind Spezialein-
Bedienungsanleitung Regelgeräte Logamatic 4111, 4112 und 4116 • Ausgabe 04/2003
