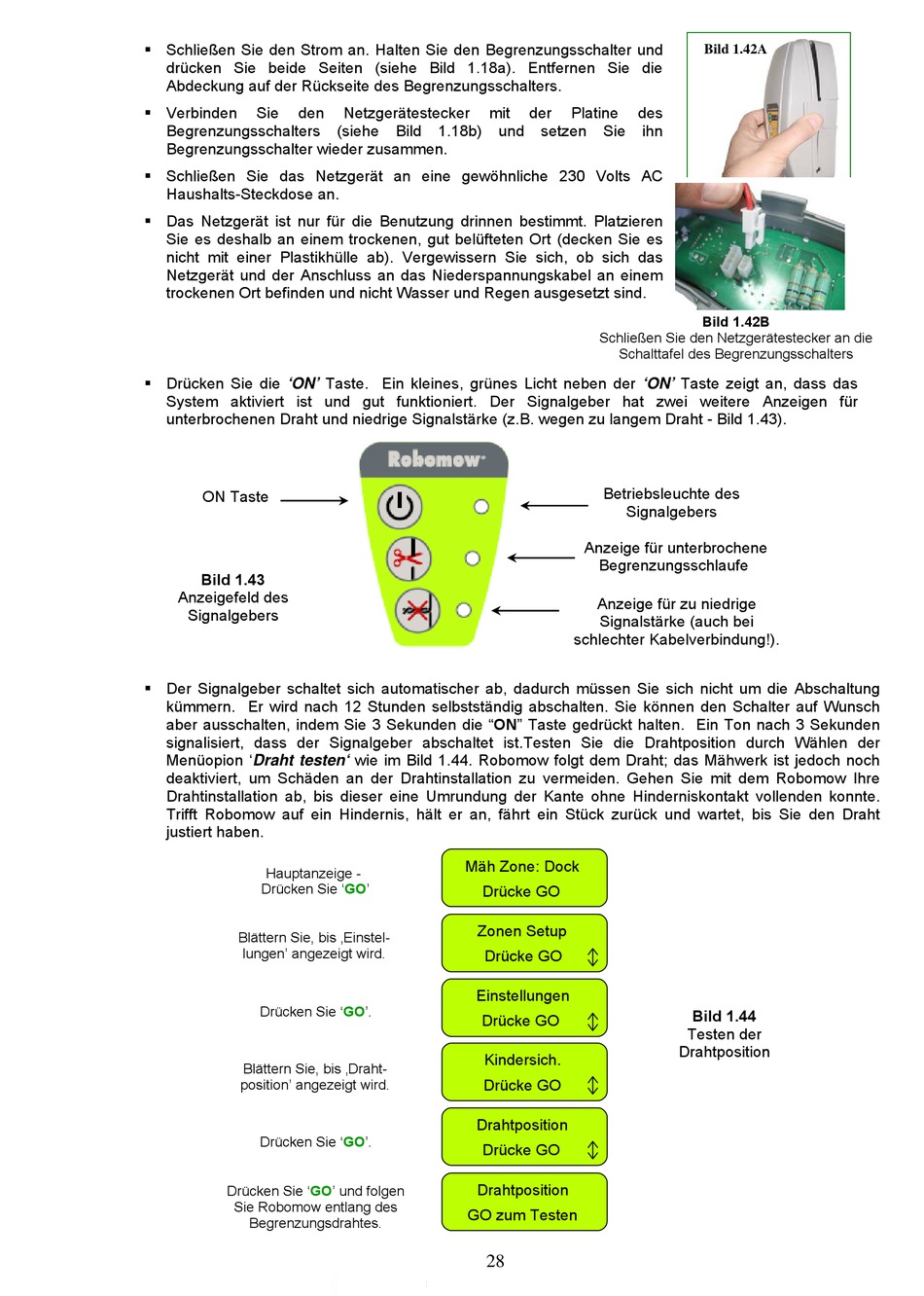

Robomow RM510 Gebrauchsanweisung & Sicherheitshandbuch Seite 28

 Schließen Sie den Strom an. Halten Sie den Begrenzungsschalter und
drücken Sie beide Seiten (siehe Bild 1.18a). Entfernen Sie die
Abdeckung auf der Rückseite des Begrenzungsschalters.
 Verbinden Sie den
Begrenzungsschalters (siehe
Begrenzungsschalter wieder zusammen.
 Schließen Sie das Netzgerät an eine gewöhnliche 230 Volts AC
Haushalts-Steckdose an.
 Das Netzgerät ist nur für die Benutzung drinnen bestimmt. Platzieren
Sie es deshalb an einem trockenen, gut belüfteten Ort (decken Sie es
nicht mit einer Plastikhülle ab). Vergewissern Sie sich, ob sich das
Netzgerät und der Anschluss an das Niederspannungskabel an einem
trockenen Ort befinden und nicht Wasser und Regen ausgesetzt sind.
 Drücken Sie die 'ON' Taste. Ein kleines, grünes Licht neben der 'ON' Taste zeigt an, dass das
System aktiviert ist und gut funktioniert. Der Signalgeber hat zwei weitere Anzeigen für
unterbrochenen Draht und niedrige Signalstärke (z.B. wegen zu langem Draht - Bild 1.43).
ON Taste
Bild 1.43
Anzeigefeld des
Signalgebers
 Der Signalgeber schaltet sich automatischer ab, dadurch müssen Sie sich nicht um die Abschaltung
kümmern. Er wird nach 12 Stunden selbstständig abschalten. Sie können den Schalter auf Wunsch
aber ausschalten, indem Sie 3 Sekunden die "ON" Taste gedrückt halten. Ein Ton nach 3 Sekunden
signalisiert, dass der Signalgeber abschaltet ist.Testen Sie die Drahtposition durch Wählen der
Menüopion 'Draht testen' wie im Bild 1.44. Robomow folgt dem Draht; das Mähwerk ist jedoch noch
deaktiviert, um Schäden an der Drahtinstallation zu vermeiden. Gehen Sie mit dem Robomow Ihre
Drahtinstallation ab, bis dieser eine Umrundung der Kante ohne Hinderniskontakt vollenden konnte.
Trifft Robomow auf ein Hindernis, hält er an, fährt ein Stück zurück und wartet, bis Sie den Draht
justiert haben.
Hauptanzeige -
Drücken Sie 'GO'
Blättern Sie, bis ‚Einstel-
lungen' angezeigt wird.
Drücken Sie 'GO'.
Blättern Sie, bis ‚Draht-
position' angezeigt wird.
Drücken Sie 'GO'.
Drücken Sie 'GO' und folgen
Sie Robomow entlang des
Begrenzungsdrahtes.
Netzgerätestecker mit
Bild 1.18b) und setzen
Mäh Zone: Dock
Drücke GO
Zonen Setup
Drücke GO
Einstellungen
Drücke GO
Kindersich.
Drücke GO
Drahtposition
Drücke GO
Drahtposition
GO zum Testen
28
der Platine des
Sie ihn
Schließen Sie den Netzgerätestecker an die
Schalttafel des Begrenzungsschalters
Betriebsleuchte des
Signalgebers
Anzeige für unterbrochene
Begrenzungsschlaufe
Anzeige für zu niedrige
Signalstärke (auch bei
schlechter Kabelverbindung!).
Bild 1.44
Testen der
Drahtposition
Bild 1.42A
Bild 1.42B
