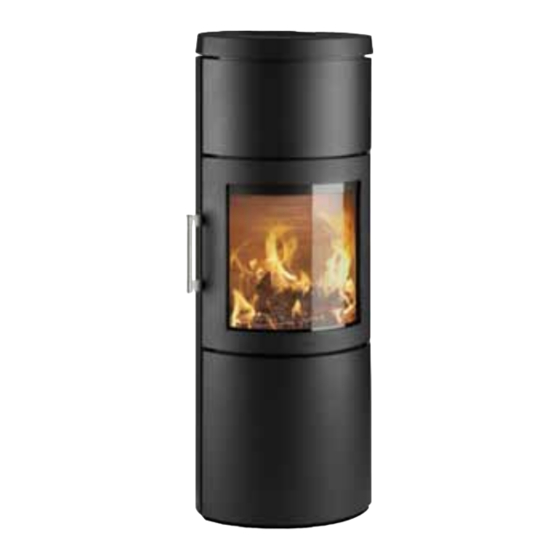

HWAM 3120 Gebrauchsanweisung
Vorschau ausblenden
Andere Handbücher für 3120:
- Einbauanleitung (24 Seiten) ,
- Gebrauchsanweisung (20 Seiten) ,
- Einbauanleitung (24 Seiten)
Verwandte Anleitungen für HWAM 3120
Inhaltszusammenfassung für HWAM 3120
- Seite 1 Gebrauchsanweisung Gebruiksaanwijzing Manuel d'utilisation 3220 3120 3130 08.09.2015 / 97-9658 www.hwam.com...
-
Seite 3: Inhaltsverzeichnis
Zeichnungen ........... . .4-8 HWAM Autopilot IHS . -
Seite 9: Hwam Autopilot Ihs Tm
Herzlichen Glückwunsch zu Ihrem neuen Kaminofen mit HWAM Autopilot IHS IHS steht für „Intelligent Heat System“ und beinhaltet die digitale Steuerung der Verbrennung in Ihrem neuen Kaminofen. Der Zweck von HWAM Autopilot IHS ist es, die Verbrennung so zu regeln, dass sie in Sachen Umweltfreundlichkeit und Wirtschaftlichkeit optimal und effizient abläuft und dem Nutzer... -
Seite 10: Installationsanleitung
Gesetzliche Vorschriften Bei der Installation Ihres HWAM-Ofens sollten stets alle gesetzlichen Vorschriften sowie die vor Ort geltenden Baubestimmungen eingehalten werden. Lassen Sie sich vor Montage des Ofens von Ihrem Schornsteinfegermeister beraten. Er dürfte sich in diesen Dingen auskennen. Räumliche Anforderungen Im Raum, in dem der Ofen aufgestellt wird, muß... -
Seite 11: Anschluß An Den Schornstein
Vertikalschnitt im Rauchkanal (Zeichnung B und C): Rauchabzug nach oben C: Rauchabzug nach hinten • Stahlschornstein (9). • HWAM Knierohr (10). Innen im Rauchrohranschluß montieren. • Gemauerte Schornsteinwange (11). • Mauerbuchse (12). Entspricht der Größe der Rauchrohre. • Wandrosette (13). Kaschiert Reparaturen im Bereich der Mauerbuchse. - Seite 12 Änderung des Rauchabgangs von oberem Rauchabgang zu hinterem Rauchabgang, HWAM 3130 (Zeichnung E) 1. Die gusseiserne Abdeckung (1) vom Kaminofen abheben. 2. Die 2 Seiten vom Kaminofen abschrauben, dazu die Schraube lösen (2) und entfernen. Die 2 Schrauben (3) werden nur gelöst (nicht entfernt). Die Seiten abheben.
-
Seite 13: Montage Von Einzelteilen
Hauptmenü zurückzukehren. Wenn man nicht noch einmal auf die Taste drückt, verlässt die Fernbedienung das Menü automatisch und kehrt zum Startbildschirm zurück. 4. Führen Sie den Selbsttest des HWAM Autopilot IHS durch. Ein Selbsttest der elektronischen Steu- erung wird vor dem erstmaligen Heizen vorgenommen (erfolgt werkseitig). Der Selbsttest kann nur dann ausgeführt werden, wenn der Kaminofen kalt ist und im Standby (... - Seite 14 Bedeutung. Der Schornsteinzug führt zu Unterdruck im Kaminofen. Dieser Unterdruck leitet den Rauch aus dem Kaminofen ab, saugt die Luft durch die Klappe zur so genannten Scheibenspülung, die die Scheibe frei von Ruß hält, und saugt die Luft zur Verbrennung über den HWAM Autopilot IHS ein.
-
Seite 15: Schornsteinfegen
Schornstein gereinigt werden. Sofern die Höhe des Schornsteins eine Reinigung von oben unmöglich macht, muss eine Reinigungsklappe montiert werden. Bei einem Schornsteinbrand oder Überhitzung wechselt das HWAM Autopilot IHS in eine Sicherheits- einstellung und stellt automatisch alle Klappen so ein, dass das Feuer schnell verlischt. Die Tür nicht öffnen, denn das Feuer kann wieder aufflammen.Wenden Sie sich an die Feuerwehr. -
Seite 16: Raumtemperatur
Die Lebensdauer der Batterie beträgt bei normaler Nutzung erwartungsgemäß etwa ½-1 Jahr. Thermostat-Einstellung Das HWAM Autopilot IHS hat eine Thermostat-Funktion, die versucht, die Raumtemperatur auf der gewünschten Höhe zu halten. Der Thermostat funktioni- ert genauso wie bei einem Radiator. Auf der Fernbedienung wählen Sie selbst die von Ihnen bevorzugte Temperatur, die perfekt zu Ihren Raumbedingungen passt. -
Seite 17: Aktualisierung Neuer Software
Anheizen Der Kaminofen ist zum Anheizen bereit und öffnet die Klappen. Das Symbol erscheint, wenn im Standby oder in der Phase Runterbrennen 2-mal auf die Fernbedienung gedrückt wird. Das Symbol wird auch angezeigt, wenn man in der Phase Runterbren- nen 2-mal auf die Fernbedienung drückt. In diesem Fall bedeutet es nicht, dass man wieder anheizen soll. -
Seite 18: Feuerungsanleitung - Holz
Zum Thema Brennstoff Zulässige Brennstoffe Kaminöfen von HWAM sind gemäß Normvorschriften (EN) nur für die Verbrennung von Holz zugelassen. Es wird empfohlen, trockenes Holz mit einer Restfeuchte von höchstens 18% zu verwenden. Bei Holz mit einem höheren Feuchtigkeitsgrad sind Versottung, umweltschädliche Emissionen und schlechte Brenn-wertausnutzung die Folge. - Seite 19 Unzulässige Brennstoffe Folgende Brennstoffe dürfen nicht verfeuert werden: • Bedrucktes Papier • Spanplatten • Kunststoffe • Gummi • Brennbare Flüssigkeiten • Abfall wie Milchpackungen • Lackiertes, bemaltes oder imprägniertes Holz Eine Verfeuerung dieser Materialien ist unzulässig, weil sich dabei gesundheits- und umweltschädliche Stoffe bilden.
- Seite 20 Oft wird durch Nachlegen von kleinen Stücken Anzündholz ein schnellerer Temperaturanstieg erreicht. Der HWAM Autopilot IHS™ schließt alle 3 Luftklappen, wenn der Kaminofen nicht in Betrieb ist (Standby). Dadurch gelangt warme Zimmerluft in den Schornstein (Energieverlust). Doch anderenfalls kann der Schornstein beim Anheizen sehr kalt sein.
-
Seite 21: Nachlegen
Bitte achten Sie darauf, daß die Scheibe beim Heizen mit anderen Brennmaterialien als Holz verrußen wird. Bedienung der Klappe im Wärmespeicher - HWAM 3130 Hinten am Kaminofen befindet sich zwischen der Deckplatte des Kaminofens und dem Wärmespeicher eine Klappe, die geöffnet werden kann, damit Konvektionsluft in den Wärmespeicher gelangt. Für die Zufuhr von Konvektionsluft wird die Klappe nach links geschoben. -
Seite 22: Befeuerungsintervall
Ziel entwickelt, die sauberste und wirtschaftlichste Verbren- nung zu erreichen. Eine gute Verbrennung erreicht man, wenn dem Feuer die richtige Menge Sauerstoff, zum richtigen Zeitpunkt und an die richtige Stelle in der Feuerkammer zugeführt wird. Der HWAM Auto- pilot IHS berücksichtigt veränderliche äußere Bedingungen, doch es ist wichtig, sauberes und trockenes... -
Seite 23: Isolierung
• Gründliche Reinigung des Kaminofens • Die Dichtungen sind zu überprüfen und auszutauschen, wenn sie beschädigt oder nicht mehr weich sind. • Kontrolle des wärmeisolierenden Materials sowie evtl. Auswechseln • Kontrolle des Bodens/Schüttelrosts • Die Scharniere und der Verschlusshaken schmieren (Zeichnung G). Die Wartung muss von einem qualifizierten Monteur vorgenommen werden. -
Seite 24: Betriebsstörungen
Bei Betriebsstörungen, den Sie nicht selber abhelfen können, bitten wir Sie, sich an die Kaufstelle des Ofens zu wenden. eiStungSerklärung Download der Leistungserklärung von unserer Webseite über folgenden Link: HWAM 3120 mit Autopilot IHS www.hwam.de/dop/3120ihs HWAM 3130 mit Autopilot IHS www.hwam.de/dop/3130ihs HWAM 3220 mit Autopilot IHS www.hwam.de/dop/3220ihs... -
Seite 25: Hwam Autopilot Ihs Tm
Gefeliciteerd met uw nieuwe houtkachel met HWAM Autopilot IHS IHS staat voor ”Intelligent Heat System” en is een digitale sturing van de verbranding in uw nieuwe hout- kachel. HWAM Autopilot IHS is gericht op het regelen van een milieutechnisch optimale en zo efficiënt mogelijke verbranding met een hoge mate van comfort voor de gebruiker. -
Seite 26: Opstellings-, Montage- En Gebruikshandleiding
41,3 cm Afstand tot brandbaar materiaal Plaats uw HWAM-kachel op een niet-brandbare ondergrond. Staat de kachel op een houten vloer of een gelijkaardig materiaal, dan moet de bodem met een niet-brandbaar materiaal worden afgedekt. HWAM 3120, HWAM 3130, HWAM 3220 (Tekening A) 1. - Seite 27 • Regelschuif (16)in rookpijp. • Reinigingsluikje (17). Wijzigen van rookafvoer van bovenafvoer naar achterafvoer HWAM 3120 (afbeelding E) 1. Verwijder de gietijzeren bovenplaat (1) van de houtkachel. 2. Verwijder de 2 zijwanden van de houtkachel door de schroef (2) los te draaien en te verwijderen. De 2 schroeven (3) moeten worden losgedraaid (niet verwijderd).
-
Seite 28: Het Monteren Van Afzonderlijke Delen
20. Leg het gietijzeren bovendeksel (15) in het gat in de gietijzeren bovenplaat. Wijzigen van rookafvoer van bovenafvoer naar achterafvoer HWAM 3220 (afbeelding F) 1. Til de achterplaat (1) naar boven en trek deze weg van de kachel, zodat de achterplaat los komt van de geleidepennen in de bodemplaat van de kachel. - Seite 29 Aansluiting en gebruiksklaar maken van de HWAM Autopilot IHS 1. Sluit de voeding aan a) op een normaal 230V stopcontact b) op de airbox in het houtvak onder de verbrandingskamer (leid de voeding naar binnen via de luchtspleet onderaan tussen de zijplaat en de achterplaat - van voren gezien aan de linkerkant van de kachel). Op de airbox staat aangegeven waar de stekker in moet worden gestoken.
- Seite 30 Als reiniging van de schoorsteen van bovenaf onmogelijk is vanwege de hoogte van de schoorsteen, moet er een reinigingsluikje worden aangebracht. Bij schoorsteenbrand of oververhitting zal HWAM Autopilot IHS overschakelen op de veiligheidsstand en automatisch alle kleppen afstellen om het vuur snel te laten doven. Doe de deur niet open, anders kan het vuur weer oplaaien.
-
Seite 31: Afstandsbediening
FStAnDSbeDiening De afstandsbediening is de interface van HWAM Autopilot IHS . De afstandsbediening meet de huidige kamertemperatuur. Daarom moet de afstandsbediening op een plek in de ruimte worden geplaatst waar deze niet wordt beïnvloed door een onnatuurlijk hoge temperatuur, zoals de stralingswarmte van de houtkachel of direct zonlicht. - Seite 32 Thermostaatinstelling HWAM Autopilot IHS heeft een thermostaatfunctie die ervoor zorgt dat de kamertemperatuur op het gewenste niveau blijft. De thermostaat werkt op dezelfde manier als bij een cv-installatie. Met de afstandsbediening kiest u zelf het gewenste niveau dat bij uw kameromstandigheden past. De thermostaatfunctie kan op zes verschillende niveaus worden ingesteld: (Niveau 0-5, waarbij niveau 3 een gemiddelde is van ca.
- Seite 33 Bijvulalarm Als de verbranding is overgegaan op de gloeifase, wordt een bijvulalarm gegeven. Het alarm wordt drie keer met een interval van 10 seconden gegeven en met geluid ondersteund. Geadviseerd wordt hoeveel hout moet worden bijgevuld aan de hand van drie niveaus: Kleine hoeveelheid hout (700 - 1200 gr) Gemiddelde hoeveelheid hout (1000 - 2000 gr) Grote hoeveelheid hout (1800 - 3000 gr)
-
Seite 34: Handleiding Stoken - Hout
Informatie over verwijdering en recycling De afstandsbediening bevat batterijen en moet daarom volgens de geldende nationale wetten en voorschrif- HWAM A/S • www.hwam.com ten gescheiden van het gewone afval worden verwijderd. Serial number: xxxxxxxxxx... - Seite 35 Aanmaakhout kan het beste een paar dagen vóór gebruik binnenshuis worden bewaard. Aanbevolen afmetingen Hoe goed de verbranding is, is sterk afhankelijk van de afmetingen van het hout. De volgende afmetingen worden aanbevolen: Type hout Lengte in cm Diameter in cm Aanmaakhout (kleine stukken) 25-30 Gekloven brandhout...
-
Seite 36: Thermostaatfunctie
In sommige gevallen is het nodig de schoor- steentrek op gang te helpen door een paar krantenpagina's op het aanmaakvuur te leggen. Lees meer over de werking van de schoorsteen op www.hwam.com. Belangrijk! In de aanmaakfase mag de aslade niet geopend worden en deze moet altijd gesloten zijn als de houtkachel wordt gebruikt, anders werkt de intelligente sturing van de kachel niet. -
Seite 37: Algemeen
Een goede verbranding ontstaat als op het juiste moment en de juiste plaats de juiste hoeveelheid zuurstof naar het vuur in de verbrandingskamer wordt aangevoerd. HWAM Autopilot IHS houdt rekening met variabele externe factoren, maar daarnaast is het ook belangrijk om schoon en droog hout te gebruiken (vochtigheid ca. -
Seite 38: Onderhoud
Als de rookgastem- peratuur boven de 580°C komt, schakelt HWAM Autopilot IHS over op de veiligheidsstand en zullen de luchtkleppen automatisch worden afgesteld om oververhitting te voorkomen. -
Seite 39: Bedrijfstoringen
De aslade kan het eenvoudigst worden leeggehaald door een vuilniszak over de lade heen te trekken, deze om te keren en daarna weer voorzichtig uit de zak te halen. De as kunt u bij het dagelijks huisvuil storten Denk er aan dat er zelfs 24 uur nadat het vuur in de kachel gedoofd is, gloeiende deeltjes in de as kunnen zitten! Isolatie Het effectieve maar poreuze isolatiemateriaal van de brandkamer kan mettertijd slijten of beschadigd raken. -
Seite 40: Prestatieverklaring
De prestatieverklaring kan van onze website worden gedownload via de volgende link: HWAM 3120 met Autopilot IHS www.hwam.com/dop/3120ihs HWAM 3130 met Autopilot IHS www.hwam.com/dop/3130ihs HWAM 3220 met Autopilot IHS www.hwam.com/dop/3220ihs... -
Seite 41: Hwam Autopilot Ihs Tm
Le système IHS, sigles anglaises signifiant ‘Système de chauffage intelligent’, assure le pilotage numérique de la combustion dans votre nouveau poêle. L’objectif du pilote automatique HWAM Autopilot IHS est d’assurer la combustion la plus verte pour l’environnement, la plus efficace pour votre économie et la plus confortable pour vous. -
Seite 42: Guide De Montage Et D'installation
Distance par rapport aux materiaux inflammables Posez votre poêle HWAM sur un support non inflammable. Si le poêle est posé sur un sol en parquet ou une autre matière inflammable, une plaque de sol doit recouvrir la surface devant le poêle. -
Seite 43: Raccordement À La Cheminée
C: Sortie de fumée arrière. • Conduit de raccordement (9) en acier. • Coude HWAM (10) s’ajustant dans le manchon de sortie des fumées du poêle. • Cheminée maçonnée (11). • Manchon (12) encastré dans la maçonnerie. S’adapte au conduit de raccordement. - Seite 44 20. Recouvrez l’orifice de la plaque supérieure en fonte avec le couvercle supérieur (15). Changer l’évacuation des fumées du haut vers l'arrière HWAM 3220 (schéma F) 1. Levez la plaque arrière (1) pour la retirer du poêle, de manière à ce qu’elle soit dégagée des ergots de guidage de la plaque de fond du poêle.
- Seite 45 • Bouclier (8) placé sous le cendrier. Peut servir de couvercle au cendrier lorsque l’on retire celui-ci pour le vider. Connexion et préparation de HWAM Autopilot IHS 1. Branchez a) à une prise normale de 230V et b) à l’airbox dans le compartiment à bois sous la chambre à combustion (faites passer le fil à trav- ers l’ouverture d’air en bas, entre la plaque latérale et la plaque arrière, à...
- Seite 46 à combustion au-dessus de la chicane de fumée. Si la cheminée est trop haute pour permettre un nettoyage par le haut, monter une trappe de nettoyage En cas de feu de cheminée ou de surchauffe, HWAM Autopilot IHS veille à mettre le système en mode de sécurité...
-
Seite 47: Télécommande
La télécommande est l’interface utilisateur de HWAM Autopilot IHS . Les fonctions La télécommande mesure en tout temps la température ambiante. Placez-la en un 20° C lieu sans forte chaleur telle que la chaleur directe du poêle ou du soleil. - Seite 48 Réglage du thermostat HWAM Autopilot IHS se charge de maintenir la température de la pièce au niveau voulu. Le thermostat fonctionne tout comme un radiateur. Choisissez sur la télécommande le niveau souhaité en fonction des dimensions de la pièce et autres.
- Seite 49 Alarme de ravitaillement du feu Dès que la combustion produit des braises, l’alarme avertit de la nécessité de ravitail- ler le feu. L’alarme se déclenche trois fois à 10 secondes d’intervalle, accompagnée d’un signal sonore. Quantité de bois à ravitailler, trois niveaux possibles : Petite quantité...
-
Seite 50: Conformité Réglementaire
N'oubliez pas d'indiquer le code d'erreur affiché sur le cadran. Mise au rebut et récupération Quand vous vous débarrassez des piles de la télécommande, ne les jetez pas à la poubelle et respectez les réglementations nationales. HWAM A/S • www.hwam.com Serial number: xxxxxxxxxx RoHS Compliant 2002/95/EC Conformité... - Seite 51 élévation trop lente de la température. Faire brûler du petit bois élève souvent la température. HWAM Autopilot IHS ferme les 3 clapets une fois que le poêle ne brûle plus (qu’il est en attente). L'air...
-
Seite 52: Fonctionnement Du Thermostat
Il est en certains cas nécessaire de contribuer à un meilleur tirage en brûlant quelques pages de journaux sur les bûches. Merci de consulter www.hwam.com pour plus de détails sur le fonctionnement de la cheminée. -
Seite 53: Généralités
à assurer la combustion la plus propre et la plus économique possible. Pour une bonne combustion, il faut que le feu reçoive en temps dû un volume correct d’oxygène à l’endroit voulu dans la chambre de combustion. HWAM Autopilot IHS tient compte des facteurs externes variables, mais il est important de brûler du bois propre et sec (taux d’humidité... -
Seite 54: Entretien
combustion normale reprend. Il est recommandé d’utiliser du bois de bouleau ou de hêtre qui a été débité et entreposé pendant au moins un an à l’extérieur, sous abri. Le bois doit être sec (teneur d'eau max. de 18 %) avant de le rentrer à... -
Seite 55: Défauts De Fonctionnement
Isolation L’isolation de la chambre de combustion, efficace mais poreuse peut s’user avec le temps et être endommagée. Le fait que l’isolation se fendille ne réduit en rien l’efficacité du poêle. Il est cependant recommandé de la remplacer lorsque l’usure a réduit l’isolation à moins de la moitié de son épais- seur d’origine. -
Seite 56: Déclaration De Rendement
éclArAtion De renDeMent Procurez-vous la déclaration de rendement sur notre site par le biais du lien suivant : HWAM 3120 avec Autopilot IHS www.hwam.com/dop/3120ihs HWAM 3130 avec Autopilot IHS www.hwam.com/dop/3130ihs HWAM 3220 avec Autopilot IHS www.hwam.com/dop/3220ihs... - Seite 60 www.hwam.com...
