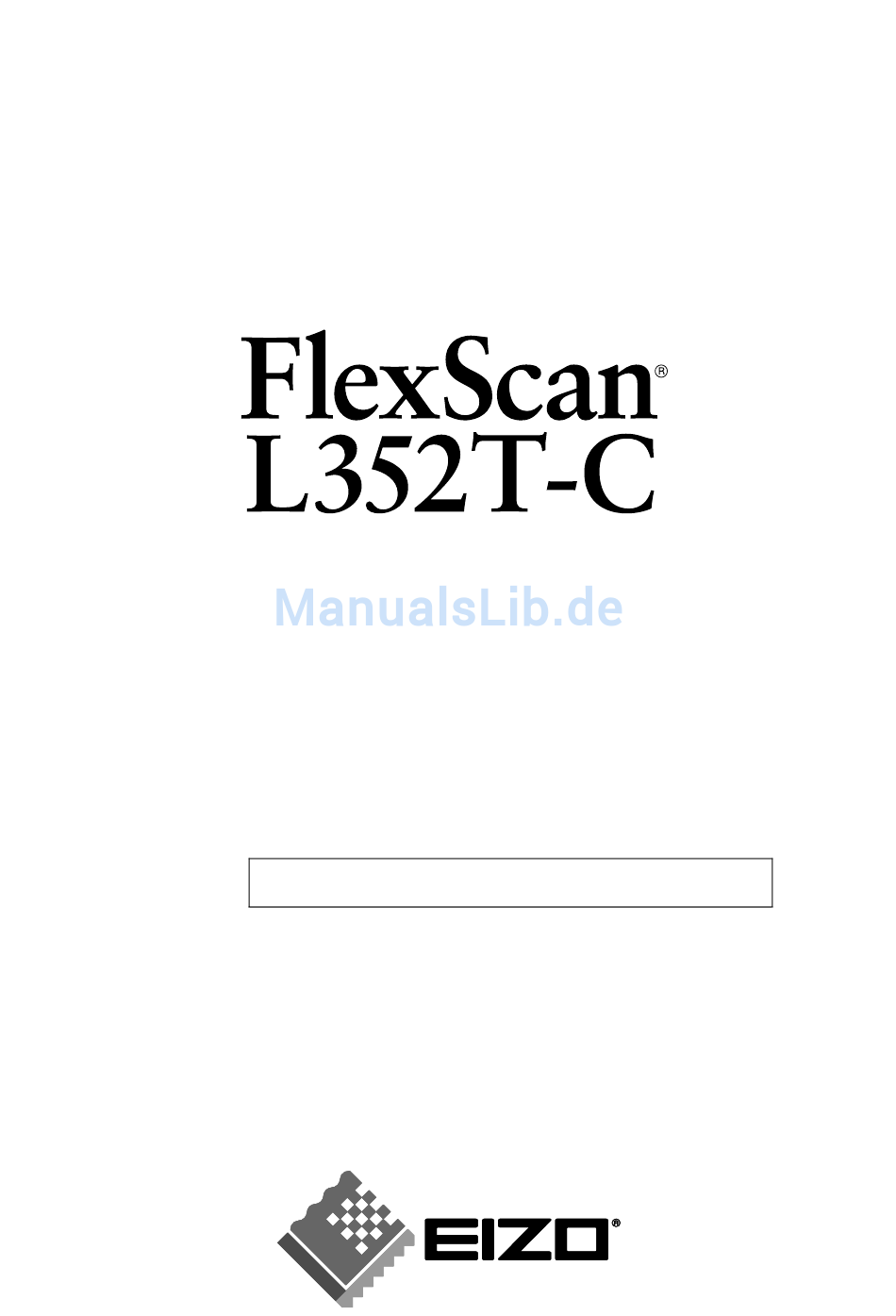

- Seite 1 Bedienungsanleitung LCD-Farbmonitor mit Touch-Panel Es muβ ewährleistet sein, dass das System die Anforderungen der Norm IEC60601-1-1 erfüllt.
- Seite 2 übertragen werden. EIZO NANAO CORPORATION ist in keiner Weise verpflichtet, zur Verfügung gestelltes Material oder Informationen vertraulich zu behandeln, es sei denn, es wurden mit EIZO NANAO CORPORATION beim Empfang der Informationen entsprechende Abmachungen getroffen. Obwohl größte Sorgfalt aufgewendet wurde, um zu gewährleisten, dass die Informationen in diesem Handbuch dem neuesten Stand entsprechen, ist zu beachten, dass die Spezifikationen der Monitore von EIZO ohne vorherige Ankündigung geändert werden können.
-
Seite 3: Inhaltsverzeichnis
Deutsch INHALTSVERZEICHNIS VORSICHTSMASSNAHMEN.............. 4 1. EINFÜHRUNG..................9 1-1. Leistungsmerkmale ..................9 1-2. Lieferumfang ....................9 1-3. Bedienelemente und Anschlüsse ..............10 2. KABELANSCHLÜSSE................12 2-1. Vor dem Anschließen ..................12 2-2. Anschließen des Signalkabels ..............13 2-3. Anschließen von zwei PCs an den Monitor..........15 2-4. Anschließen von Audio-Geräten ..............15 3. -
Seite 4: Vorsichtsmassnahmen
Deutsch VORSICHTSMASSNAHMEN WICHTIG ! • Dieses Produkt wurde speziell an die Einsatzbedingungen in der Region, in die es ursprünglich geliefert wurde, angepasst. Wird es außerhalb dieser Region, in die es ursprünglich geliefert wurde, eingesetzt, verhält es sich eventuell nicht so, wie es in den Spezifikationen beschrieben ist. - Seite 5 Deutsch WARNUNG Wenn das Gerät Rauch entwickelt, verbrannt riecht oder ungewohnte Geräusche produziert, ziehen Sie sofort alle Netzkabel ab und bitten Sie Ihren Händler um Rat. Der Versuch, mit einem fehlerhaften Gerät zu arbeiten, ist gefährlich. Öffnen Sie nicht das Gehäuse und verändern Sie das Gerät nicht. Wenn Sie das Gehäuse öffnen oder das Gerät verändern, kann dies zu einem elektrischen Schlag oder zu einem Feuer führen.
- Seite 6 Deutsch WARNUNG Um die Gefahr einer Erstickung auszuschließen, halten Sie die Kunststoff-Verpackungstüten bitte von Babys und Kindern fern. Zum Anschließen an die landesspezifische Standard-Netzspannung das beiliegende Netzkabel verwenden. Sicherstellen, dass die Nennspannung des Netzkabels nicht überschritten wird. Anderenfalls besteht Brand- und Stromschlaggefahr. Ziehen Sie das Netzkabel ab, indem Sie den Stecker fest anfassen und ihn dann herausziehen.
- Seite 7 Deutsch WARNUNG Wenn Sie einen Schwenkarm anbringen, befolgen Sie bitte die Anweisungen im Benutzerhandbuch des Schwenkarms und installieren Sie das Gerät sorgfältig mit den beigefügten Schrauben. Tun Sie dies nicht, so kann es herunterfallen und Verletzungen oder Schäden verursachen. Sollte das Gerät heruntergefallen sein, bitten Sie Ihren Händler um Rat.
- Seite 8 Deutsch VORSICHT Schließen Sie das Netzkabel an eine leicht zugängliche Steckdose an. Damit stellen Sie sicher, dass Sie das Netzkabel im Notfall schnell abziehen können. Reinigen Sie den Bereich um den Stecker in regelmäßigen Abständen. Wenn sich Staub, Wasser oder Öl auf dem Stecker absetzt, kann ein Feuer entstehen.
-
Seite 9: Einführung
Deutsch 1. EINFÜHRUNG Vielen Dank, dass Sie sich für einen Farbmonitor von EIZO entschieden haben. 1-1. Leistungsmerkmale • Kompatibel mit zwei Eingangstypen • Kompatibel mit DVI-Digitaleingang (siehe S. 37) (TMDS siehe S. 38). • Horizontale Abtastfrequenz: Analog 24 - 61 kHz... -
Seite 10: Bedienelemente Und Anschlüsse
Deutsch 1-3. Bedienelemente und Anschlüsse Vorderseite S I G . S I G . AUTO AUTO E N T . E N T . Bedienfeld AUTO SIG. ENT. (4) (5) ® (1) ScreenManager (2) Lautsprecher Lautstärkeregulierung Drücken Sie die Tasten „Rechts“ und „Links“. Stummschaltung Betätigen Sie zunächst die Taste „Rechts“... -
Seite 11: Rückseite
Deutsch Rückseite (15) POWER INPUT D-SUB (14) (16) Unterseite (10) (12) (13) (11) (9) Netzanschluss (10) RS-232C-Anschluss (6-poliger Mini-DIN-Anschluss) (11) Line In-Anschluss zum Anschließen externer Audio-Geräte (Stereo-Miniklinke) (12) DVI-D-Eingang (SIGNAL 1) (13) 15-poliger D-Sub-Miniatureingang (SIGNAL 2) (14) Sicherheitskabelanschluss (15) 4 Bohrungen für die Montage eines Schwenkarms (16) Standfuß... -
Seite 12: Kabelanschlüsse
Deutsch 2. KABELANSCHLÜSSE 2-1. Vor dem Anschließen Bevor Sie Ihren Monitor an einen PC anschließen, müssen Sie die Bildschirmeinstellungen (Auflösung (siehe Seite 37) und Frequenz) wie in der nachfolgenden Tabelle dargestellt anpassen. HINWEIS • Die unteren Anzeige-Modi wie 640 x 480 werden automatisch auf den maximalen Anzeige-Modus (1024 x 768) vergrößert. -
Seite 13: Anschließen Des Signalkabels
Deutsch 2-2. Anschließen des Signalkabels HINWEIS • Vergewissern Sie sich, dass PC und Monitor ausgeschaltet sind. Stecken Sie das eine Ende des Signalkabels in den Anschluss an der Rückseite des Monitors und das andere Kabelende in den Videoanschluss des PC. Sichern Sie die Verbindung anschließend, indem Sie die Schrauben festziehen. -
Seite 14: Verbinden Sie Das Netzkabel Mit Dem Netzanschluss An Der Rückseite
Deutsch Stecken Sie das im Lieferumfang enthaltene Touch-Panel-Kabel in den RS-232C-Anschluss des Monitors. Verbinden Sie dann das andere Kabelende mit dem COM-Anschluss des Rechners. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Monitors. Stecken Sie das andere Ende des Netzkabels in eine Wandsteckdose. -
Seite 15: Anschließen Von Zwei Pcs An Den Monitor
Deutsch 2-3. Anschließen von zwei PCs an den Monitor Über die Eingänge DVI und D-Sub an der Rückseite des Monitors können zwei PCs angeschlossen werden. Wahl des aktiven Eingangs Benutzen Sie die Eingangssignal-Wahltaste des Bedienfelds, um zwischen den Eingängen DVI und D-Sub umzuschalten. Bei jeder Tastenbetätigung ändert sich die aktuelle Auswahl. -
Seite 16: Screenmanager
Deutsch 3. ScreenManager 3-1. Einsatz des ScreenManagers ScreenManager Hauptmenü Steuertasten Links, Unten, Oben, Rechts AUTO SIG. ENT. S I G . S I G . AUTO AUTO E N T . E N T . Taste für automatische Enter-Taste Bildjustage (Auto) ScreenManager aktivieren Betätigen Sie die Enter-Taste an der Vorderseite des Monitors, um das Hauptmenü... -
Seite 17: Justagen Und Einstellungen
Deutsch 3-2. Justagen und Einstellungen Die nachstehende Tabelle zeigt sämtliche ScreenManager-Menüs für die Justage und Einstellung des Monitors. „*“ kennzeichnet Parameter, die nur für den analogen Eingang eingestellt werden können, „**“kennzeichnet Parameter, die nur für den digitalen Eingang relevant sind. Hauptmenü... -
Seite 18: Nützliche Funktionen
Deutsch 3-3. Nützliche Funktionen Justiersperre Verhindern Sie mit Hilfe der Justiersperre ungewollte Änderungen. • Gesperrt Justage und Einstellungen im ScreenManager über Taste für automatische Bildjustage. • Entsperrt Justage von Helligkeit über die Steuertasten. • Regulierung der Lautstärke über die Steuertasten. •... -
Seite 19: Ausblenden Des Eizo-Logos
Deutsch Ausblenden des EIZO-Logos Nach dem Einschalten des Monitors wird das EIZO-Logo eine Zeit lang angezeigt. Mit der nachfolgend beschriebenen Funktion können Sie das Logo ein- oder ausblenden. (Standardmäßig wird das Logo angezeigt.) [Ausblenden des Logos] (1) Schalten Sie den Monitor aus, indem Sie am Bedienfeld den Netzschalter drücken. -
Seite 20: Justage
Deutsch 4. JUSTAGE Basierend auf den Voreinstellungen wird ein an den digitalen Eingang über- gebenes Bild auf dem Monitor korrekt dargestellt. Ändern Sie die Helligkeitseinstellung (Seite 23). 4-1. Bildjustage Justagemaßnahmen für den LCD-Monitor sollten durchgeführt werden, um ein Flackern des Bildschirms zu unterdrücken und die Bildposition zu korrigieren. Für jeden Anzeige- Modus existiert nur eine korrekte Bildposition. - Seite 21 Es wird empfohlen, das nachstehend abgebildete Desktop-Muster zu wählen. HINWEIS • Eine präzisere Bildjustage kann mit dem Dienstprogramm „Screen Adjustment“ durchgeführt werden. Dieses Dienstprogramm kann von der EIZO-Homepage (http://www.eizo.com/) heruntergeladen werden. Justage über das Menü <Bildparameter> im ScreenManager. (1) Auf dem Bildschirm erscheinen vertikale Balken/Streifen.
-
Seite 22: Stellen Sie Den Bereich (Dynamischer Bereich) Des Ausgangssignals
Deutsch (3) Die Bildposition ist nicht korrekt. → Justage von <Bildposition>. Die korrekte Bildposition auf dem LCD-Monitor ist durch die vorgegebene Anzahl und Position der Pixel definiert. Der Parameter "Bildposition" verschiebt das Bild an die korrekte Position. Wählen Sie <Bildposition> und korrigieren Sie die Position mit den Steuertasten „Oben“, „Unten“, „Rechts“... - Seite 23 Deutsch Stellen Sie die Helligkeit der Bildschirmanzeige ein. → Justage von <Helligkeit>. Die Anzeigehelligkeit wird durch die Intensität der Hintergrundbeleuchtung bestimmt. Wählen Sie im Menü „Bildparameter“ die Option <Helligkeit> und stellen Sie die Helligkeit mit Hilfe der Tasten „Oben“ und „Unten“ ein. HINWEIS •...
-
Seite 24: Farbeinstellungen
Deutsch 4-2. Farbeinstellungen Über das ScreenManager-Menü <Farbe> können Sie die Farbe der Bildschirmanzeige ändern. Über den Parameter <Farbmodus> können Sie die Farbeinstellung vornehmen. Für diesen Parameter stehen folgende Optionen zur Auswahl: <Eigene Werte> (für individuelle Farbeinstellungen) und <sRGB>. Beim analogen Eingang müssen Sie den Parameter „Bereich“ (Seite 22) vor Durchführung der Farbeinstellungen justieren. - Seite 25 Deutsch Menü Farbmodus Funktionsbeschreibung Einstellbarer Bereich Eigene sRGB Werte √ Sättigung -128 ∼ 127 Ändern der Sättigung Bei Wahl des Mindestwerts (-128) erhalten Sie ein Schwarzweißbild. HINWEIS • Die Einstellung der „Sättigung“ kann zu nicht darstellbaren Farbtönen führen. √ -32 ∼ 32 Farbton Ändern des Farbtons HINWEIS...
-
Seite 26: Energiespareinstellungen
Deutsch 4-3. Energiespareinstellungen Mit den Optionen des ScreenManager-Menüs <PowerManager> können Sie das Energiesparsystem einstellen. HINWEIS • Leisten Sie Ihren Beitrag zur Energieeinsparung, indem Sie den Monitor abschalten, sobald Sie ihn nicht mehr benötigen. Eine 100-prozentige Energieeinsparung kann nur durch Unterbrechung der Spannungsversorgung des Monitors erzielt werden. -
Seite 27: Energiespar-Modus Für Die Lautsprecher
Deutsch [Wiederaufnahme des normalen Gerätebetriebs] Betätigen Sie die Maus oder eine Taste, um aus dem Energiespar-Modus des PC zur normalen Bildschirmdarstellung zurückzukehren. Schalten Sie den PC ein, um aus dem Abschalt-Modus des PC zur normalen Bildschirmdarstellung zurückzukehren. Energiespar-Modus für die Lautsprecher Wenn der Monitor in den Energiespar-Modus wechselt, kann gleichzeitig auch die Sound-Wiedergabe über die Lautsprecher deaktiviert werden. -
Seite 28: Anbringen Den Standfuss
Deutsch 5. ANBRINGEN DEN STANDFUSS Der LCD-Monitor kann mit einen Standfuß eingesetzt. Dazu müssen Sie den schwenkbaren Standfuß vom Monitor entfernen und den Standfuß montieren. HINWEIS • Wenn Sie einen Standfuß eines anderen Herstellers benutzen wollen, müssen Sie darauf achten, dass der Arm folgende Spezifikationen erfüllt: - Lochabstand in der Auflage für die Armmontage: 75 mm x 75 mm (VESA- konform) - Tragfähigkeit: Gesamtgewicht von Monitor (ohne Standfuß) und Zubehör (z. -
Seite 29: Fehlerbeseitigung
Deutsch 6. FEHLERBESEITIGUNG Lässt sich ein Problem durch keine der hier beschriebenen Maßnahmen beseitigen, sollten Sie sich mit Ihrem EIZO-Händler in Verbindung setzen. • Kein Bild: Siehe Nummer 1 bis Nummer 2 • Anzeigeprobleme: Siehe Nummer 3 bis Nummer 9 •... - Seite 30 Deutsch Probleme Zu überprüfende Punkte und mögliche Lösungen Korrigieren Sie die Bildposition über den 3. Fehlerhafte Anzeigeposition gleichnamigen Parameter (Seite 22). Die Signaltakte der beiden Anzeige-Modi VGA 720 x 400 (70 Hz) und 320 x 200 (70 Hz) sind identisch. Über diesen Parameter wird der korrekte Anzeige-Modus gewählt.
- Seite 31 Deutsch Probleme Zu überprüfende Punkte und mögliche Lösungen <Glätten> ist deaktiviert, wenn der Bildschirm auf 10. Die Funktion <Glätten> kann nicht eine Auflösung von 1024 x 768 eingestellt ist. ausgewählt werden. Möglicherweise ist die Justiersperre aktiv. Um die 11. Die Enter-Taste des Bedienfelds Sperre aufzuheben, müssen Sie den LCD-Monitor spricht nicht an.
- Seite 32 Deutsch • Probleme mit dem Touch-Panel: Probleme Zu überprüfende Punkte und mögliche Lösungen Metallgegenstände in Monitornähe können ein 14. Der Cursor ist unruhig. / "Zittern" des Cursors verursachen. Gezeichnete Linien verlaufen nicht gerade, Kurvenverläufe sind Bei Einsatz des Monitors in einem System mit zwei nicht glatt.
-
Seite 33: Reinigung
Deutsch 7. REINIGUNG Um den Monitor immer wie neu aussehen zu lassen und die Lebensdauer des Geräts zu verlängern, wird eine regelmäßige Reinigung empfohlen. HINWEIS • Verwenden Sie niemals Verdünner, Benzol, Ethanol, Methanol, Scheuermittel oder andere starke Lösungsmittel, da diese Schäden am Gehäuse und am Display verursachen könnten. -
Seite 34: Spezifikationen
Deutsch 8. SPEZIFIKATIONEN LCD-Display 38 cm (15 Zoll), TFT-Farbdisplay mit Antireflexionsbeschichtung Betrachtungswinkel: Horizontal: 150, Vertikal: 160 (CR≥5) Reaktionszeit: etwa 255ms Punktabstand 0,297 mm Horizontale Abtastfrequenz Analog: 24 – 61 kHz (automatisch) digital: 31 – 49 kHz Vertikale Abtastfrequenz Analog: 55 – 75 Hz (automatisch) Digital: 59 –... - Seite 35 Deutsch Temperatur Betrieb: 0 °C bis 35 °C (32 °F bis 95 °F) Umgebungsbedingungen Lagerung: -20 °C bis 60 ° C (-4 °F bis 140 °F) Relative 30 % bis 80 %, ohne Kondensierung Luftfeuchte Luftdruck 860 bis 1,060 hPa Zertifizierungen und Standards 100 - 120 V AC CB, NRTL/C-TÜV, FCC-B...
-
Seite 36: Dvi-D Anschluss
Deutsch Pin-Belegung 15-poliger D-Subminiatur-Anschluss Signal Signal Signal Red video Red ground Ground Shorted Green video Green ground Data (SDA) Blue video Blue ground H. Sync Ground No pin V. Sync No pin Ground Shorted Clock (SCL) DVI-D Anschluss Signal Signal Signal 1 2 3 4 5 6 7 8 10 11 12 13 14 15 16... -
Seite 37: Glossar
Das LCD-Display besteht aus einer festen Anzahl von Bildelementen (Pixeln), die aufleuchten, um auf diese Weise den Bildschirminhalt darzustellen. Das Display des EIZO L352T-C setzt sich aus 1024 horizontalen Pixeln und 768 vertikalen Pixeln zusammen. Bei einer Auflösung von 1024 x768 werden alle Pixel benutzt und die Anzeige des Bildschirminhalts erfolgt im Vollbild-Modus. - Seite 38 Deutsch Gain-Einstellung Justiert die Farbparameter für Rot, Grün und Blau. Die Farbe des LCD-Monitors wird durch den Farbfilter des LCD-Displays dargestellt. Rot, Grün und Blau sind die drei Primärfarben. Alle Farben des Monitors werden durch Mischung dieser drei Farben erzeugt. Der Farbton kann sich durch Ändern der Intensität, die die einzelnen Farbfilter durchdringt, ändern.
- Seite 39 APPENDIX/ANHANG/ANNEXE Preset Timing Chart for Analog input Timing-Übersichten für Analog Eingang Synchronisation des Signaux pour Analog numerique Based on the signal diagram shown below 12 factory presets have been registered in the monitor's microprocessor. Der integrierte Mikroprozessor des Monitors unterstützt 12 werkseitige Standardeinstellungen (siehe hierzu die nachfolgenden Diagramme).
-
Seite 40: Fcc Declaration Of Conformity
Note Use the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device. - AC Cord... - Seite 41 Hinweise zur Auswahl des richtigen Schwenkarms für Ihren Monitor Dieser Monitor ist für Bildschirmarbeitsplätze vorgesehen. Wenn nicht der zum Standardzubehör gehörige Schwenkarm verwendet wird, muss statt dessen ein geeigneter anderer Schwenkarm installiert werden. Bei der Auswahl des Schwenkarms sind die nachstehenden Hinweise zu berücksichtigen: Der Standfuß...
- Seite 42 DE BRAN CHE SWICO. http://www.swico.ch Recycling Information for customers in USA: All recycling information is placed in the EIZO Nanao Technologies, Inc’s website. http://www.eizo.com/ Återvinnings information för kunder i Sverige: All information om återvinning finns på Eizo Europe AB:s hemsida:...
