6 Elektronische Steckkarte für die Steuerung
6.1 Beschreibung
Die Steuerungskarte wird über die Klemmen L-N mit 230V-Strom versorgt, Frequenz 50/60Hz.
Steuerung und Zubehör verfügen über einen 24V-Anschluss. Zubehörteile insgesamt max. 40W.
Die Steckkarte steuert die Raumbeleuchtung; bei jedem Öffnen schaltet sie 2 Minuten und 30 Sekunden lang ein.
Es ist möglich die Steckkarte V0670 für die Verwendung von Notbatterien anzubringen (siehe beigefügtes technisches Datenblatt).
Die Steckkarte steuert automatisch folgende Funktionen:
1) amperometrische Hinderniserfassung bei Auf- und Zulauf sowie bei Softstop (einstellbar);
2) Autozulauf (einstellbar);
3) Einschaltdauer (80");
4) Auf-Stop-Zu-Stop-Schalter.
5) Lichtschranken ermöglichen Reversierung bei Zulauf.
SICHERUNGEN
Geschütztes Teil
Motor
Elektronische Steckkarte (Linie)
Zubehör
Befehlsgeber (Steuerpult)
Raumbeleuchtung

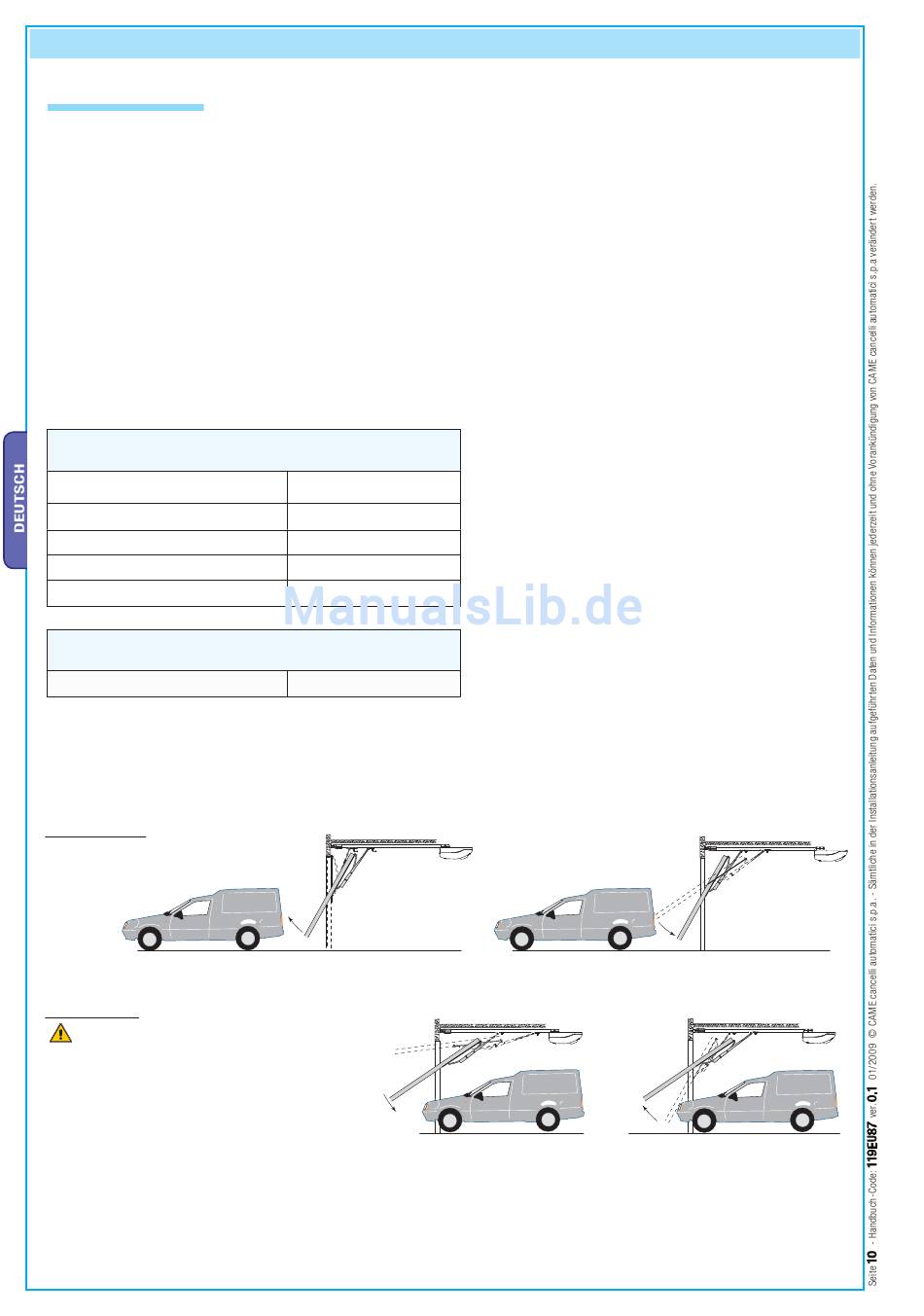

Elektronische Hinderniserfassung - Detail
Während Aufl auf: Reversierung bis
zum völligen Schließen;
Während Zulauf: Reversierung bis zum völligen Öffnen;
Achtung! Nach drei aufeinander folgenden
Reversierungen bleibt das Tor offen und der Autozulauf
ausgeschaltet: zum Schließen den Funksender oder einen
Schließtaster verwenden.
Sicherungstyp
7,5A
1,6A
3,15A
315mA
LAMPEN
E17 24V 25W
