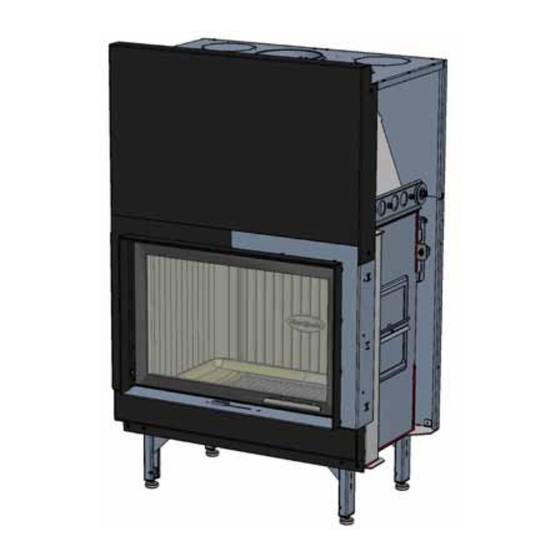

Nordpeis Q-27FL Montageanleitung
Verwandte Anleitungen für Nordpeis Q-27FL
Inhaltszusammenfassung für Nordpeis Q-27FL
- Seite 13 *Avtetning Min. 600 cm Min. 600 cm Min. 600 cm Min. 600 cm...
- Seite 25 *Sealing Min. 600 cm Min. 600 cm Min. 600 cm Min. 600 cm...
- Seite 49 *Sigillatura Min. 600 cm Min. 600 cm Min. 600 cm Min. 600 cm...
-
Seite 50: Technische Daten
600 cm 600 cm trittsgitter über dem Diese Anleitung beschreibt Montage und Installation Einsatz von Nordpeis Q-27FL und Q-30FL. Um eine maximale Mindestabstand Funktionalität und Sicherheit des Einsatzes zu zwischen Konvektion- gewährleisten, raten wir, die Installation von sluftaustritt und Decke 550 Fachpersonal durchführen zu lassen. - Seite 51 Adapter (Zubehör) an Schornsteine mit einem Durchmesser von 150 mm, ist der Einsatz stets mit geschlossener Tür zu beheizen. Kontrollieren Sie genauestens, ob der Schornstein dicht ist. Diffusor Gegengewicht Raucheinschub Rost Feuerstättenverklei- dung Wartungsöffnung Klappe Anschlussstück Einstellbare Füße Typenschild Aschekasten Bodenisolierung Feuerstättenverkleidung Q-27FL (N-27)
-
Seite 52: Wichtige Abmessungen
Wichtige Abmessungen Q-27FL Ø200 40 10 Q-30FL Ø200 40 10... -
Seite 53: Vor Der Installation
Vor der Installation Auspacken und Demontage loser Komponenten Vor dem Umsetzen des Einsatzes sollten die losen Komponenten im Einsatzinneren demontiert werden. Lösen Sie dazu die Schrauben, die als Transportsicherung am Türgegengewicht befestigt sind. Kontrollieren Sie zunächst, ob die beiden Drahtseile in den Nuten der Seilrollen verlaufen. Öffnen Sie anschließend die Tür, um die losen Komponenten herauszunehmen. - Seite 54 Fett auf dem Markt schwer erhältlich. Um dieses Spezialfett zum Schmieren der Schienen zu bestellen, empfehlen wir Ihnen, sich an einen Nordpeis zu wenden. Türglas reinigen Bei Bedarf lassen sich Ruß oder Asche leicht von der Tür entfernen. Öffnen Sie die beiden Sperrbleche durch Drücken (siehe Abbildung).
- Seite 55 Selbstschließende Tür Der Einsatz kann mit einer selbstschließenden Tür ausgestattet werden. Öffnen Sie zunächst die Klappe gemäß dem Abschnitt "Türglas reinigen". Demontieren Sie anschließend die vier Schrauben, um den oberen Träger zu lösen. Lösen Sie die beiden Schrauben, die das Federpaket halten, montieren Sie das Gewicht am oberen Träger und bringen Sie das Federpaket wieder in den oberen Schraublöchern an.
-
Seite 56: Installation
Installation Stellen Sie sicher, dass die Installation vom zuständigen Schornsteinfeger abgenommen wird. Der Schornstein- feger kann Ihnen ebenfalls Auskunft über nationale und regionale Bestimmungen geben. Sorgen Sie dafür, dass eine Funktionsprüfung des Türöffnungsmechanismus einschl. der Klappenstellvorrichtung gemäß dem Abschnitt ”Funktionskontrolle” ausgeführt wird. Zufuhr von Verbrennungsluft L'aria di combustione può... -
Seite 57: Schornsteinanschluss
Schornsteinanschluss Der Einsatz ist für einen Anschluss an der Oberseite vorbereitet. Bei einem Anschluss an der Rückseite des Einsatzes müssen die Position des 200-mm- Anschlussstücks und der Einsatzabdeckung getauscht werden, siehe Abschnitt ”Anschluss an der Ein- satzrückseite”. Beim Anschluss an einen Schornstein mit einem Durchmesser unter 200 mm ist am vor- WICHTIG! handenen 200-mm-Anschlussstück ein Reduzierrohr... - Seite 58 Anschluss an der Einsatzrückseite Demontieren Sie die Bleche an der Ober- und Rückseite. Vertauschen Sie die Position von Anschluss und Abdeck- ung. Bringen Sie das Verbindungsrohr am Anschluss an. Achten Sie darauf, dass die Dichtung nicht verrutscht. Wenn der Einsatz positioniert ist, dichten Sie die Verbindungsstelle von Verbindungsrohr und Wandanschlussstück ab.
- Seite 59 Einsatzmontage Bei der Einsatzmontage müssen angrenzende Wände, und vor dem Einsatz die baulichen Bestimmungen ge- die nicht als Brandmauern eingestuft oder aus anderen mäß dem Abschnitt ”Brandschutzbereich” gelten. Gründen für eine Wärmeeinwirkung ungeeignet sind, durch nicht brennbares Baumaterial gemäß den folgen- FEUERFESTES GLAS den Spezifikationen geschützt werden.
- Seite 60 Installationsbeispiel Hinweis: Sofern nicht anders angegeben, sind die Maße Minimalwerte, die nicht unterschritten werden dürfen. Wände aus brennbarem Material Wände aus nicht brennbarem Material bestehen in den Installationsbeispielen aus 100-mm-Leichtbeton.. Wände aus nicht brennbarem Material, an denen kein Kontakt zu brennbarem Material besteht und die daher keine Mindeststärke aufweisen müssen.
- Seite 61 *Abdichtung Min. 600 cm Min. 600 cm Min. 600 cm Min. 600 cm...
-
Seite 62: Grundsätzliche Anforderungen
Grundsätzliche Anforderungen - in allgemein zugänglichen Fluren oder - in Räumen, in denen leicht entzündliche oder explosi- onsfähige Stoffe oder Gemische in solcher Menge ver- Verbrennungsluft arbeitet, gelagert oder hergestellt werden, daß durch Wenn Kamineinsätze/-kassetten raumluftabhängi- die Entzündung oder Explosion Gefahren entstehen. ge Feuerstätten sind, die Ihre Verbrennungsluft aus dem Aufstellraum entnehmen, muss der Betreiber Offene Kamine dürfen nicht in Räumen oder Wohnun-... - Seite 63 Anforderungen im Hinblick auf den Schutz des Holzbalken Gebäudes Holzbalken dürfen nicht im Strahlungsbereich des Von der Feuerraumöffnung bzw. - sofern fest eingebaut Kamineinsatzes angebracht werden. Holzbalken über - von der raumseitigen Vorderkante des Feuerbocks offenen Kaminen müssen mit einem Mindestabstand nach vorn und nach den Seiten gemessen, müssen von 1 cm voll umlüftet sein.
- Seite 64 Bezeichnungen von Kamineinsätzen und Kamin- Brennstoff Scheitholz kassetten Bei Kamineinsätzen/-kassetten mit selbstschließenden max. Aufgabemenge 1,6 kg Feuerraumtüren ist ein Anschluss an einen bereits mit Primärluftschieber anderen Öfen und Herden belegten Schornstein mög- Sekundärluftschieber lich, sofern die Schornsteinbemessung gem. DIN EN Abbrandzeit 0,75 h 13384-1 bzw.
